Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



@legule, посмотрю, но все что есть в дровах все по-умолчанию.

@TheMadLynx, Ну что же блад 2 или второй вор это новые игры? Блад на год старше вуду 3, вор на год новее.



Настройки "по умолчанию" и степень мыла зависит от версии дров. Тут у фила новое видео вышло как раз про эти настройки.



Дрова за 07.01.2000
Тулзы версии 2.5.1.91

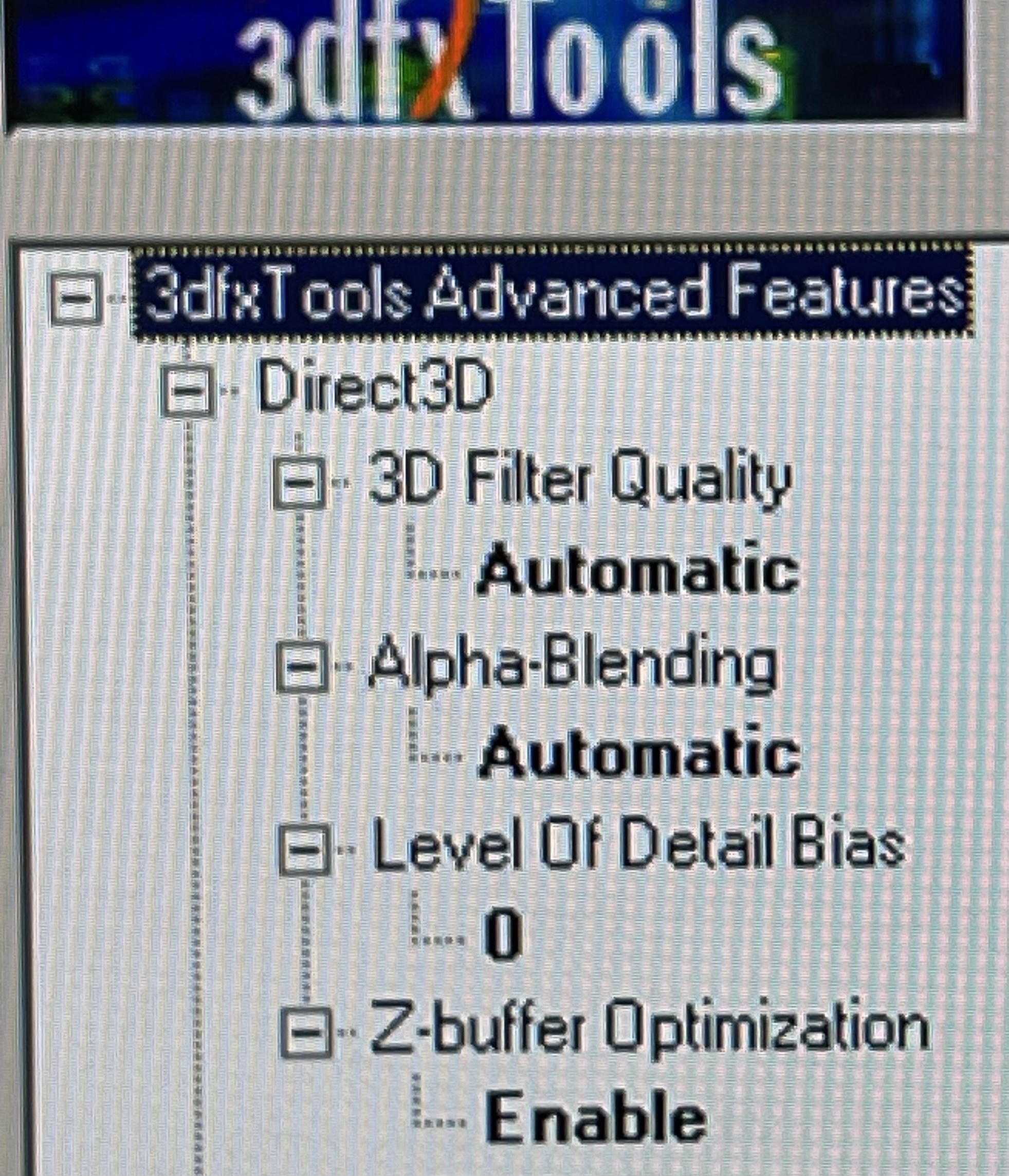

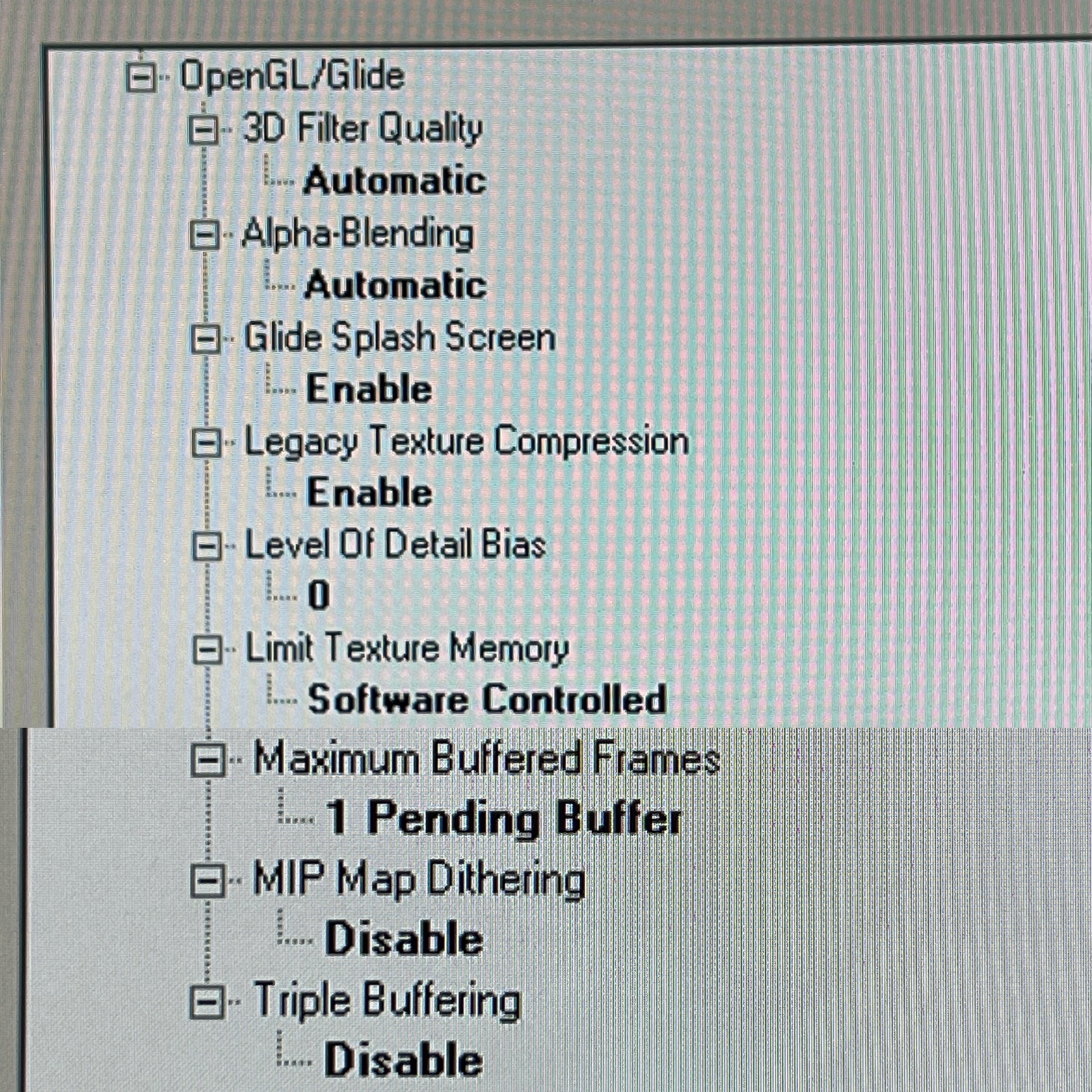

Настройки такие:

--- добавлено 30 июл 2022, предыдущее сообщение размещено: 30 июл 2022 ---

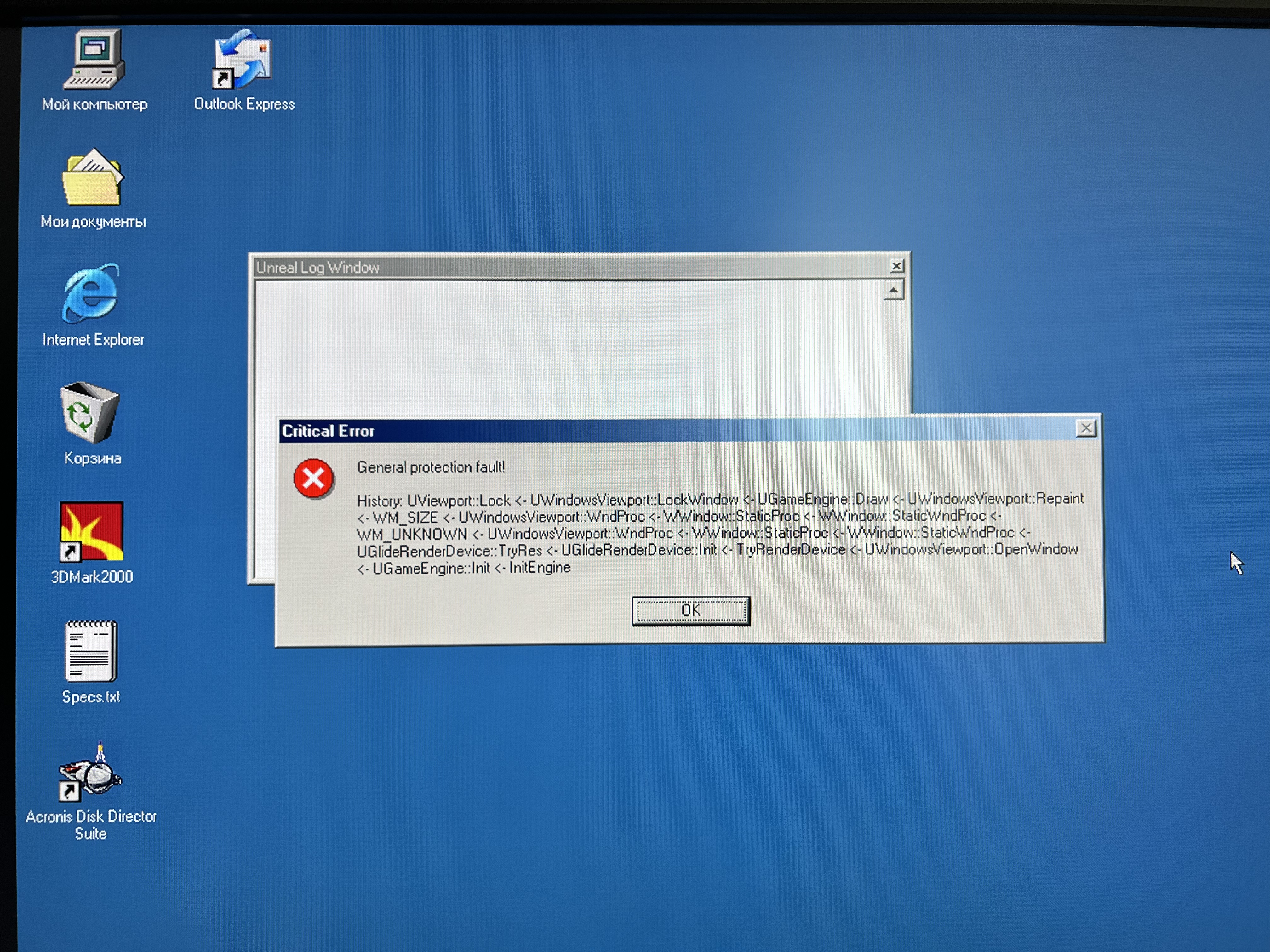

Я расстроен. Хотел запустить Unreal версии 1.0, а словил ошибку. Ну как же так?



Судя по дате это 1.04b, слишком старые. Вообще лучше ставить амиговские драйвера 2.8-2.9. Как вариант официальные 1.05.Х.
Lod bias в небольшой минус поставить.



Перепроверил, это 3dfx Voodoo3 V1.05.00. Взял их тк они WHQL Certified.



так это же референс.. да и их же производственные мощности как будто

--- добавлено 30 июл 2022, предыдущее сообщение размещено: 30 июл 2022 ---

можно попробовать какой-то враппер, бывает что картинка отличается как земля и небо, имхо. Но, применительно к.. это только предположение



я имел в виду строку вендора в видеобиосе



Анрил смог на вуде 3 нормально завести поставив патч 224. Очень жаль т.к. хотел именно релиз погонять. Там еще у первой пушки шлейф остается занятный, потом его убрали почему-то. Вообще загадка, анрил это флагман глайд апи, чуваки из 3дфкс должны были в самих дровах все так наладить чтоб анрильчик шел без проблем.



Это называется чуваки из 3дфх похерели совместимость, на 1ой и 2ой вуде релизный должен работать без проблем, причем изначально он только на них с ускорением и работал, директ 3д вроде завезли позже, был временным эксклюзивом 3дфх.



Voodoo2 выпустили месяца за 3 до Unreal. Так что грабли и на ней всплывают. Лечится как обычно, патчами.
Насчёт обратной совместимости компьютерного железа -- не будем о грустном. И да, по сравнению со всякими DirectX -- у glide обратная совместимость очень даже...

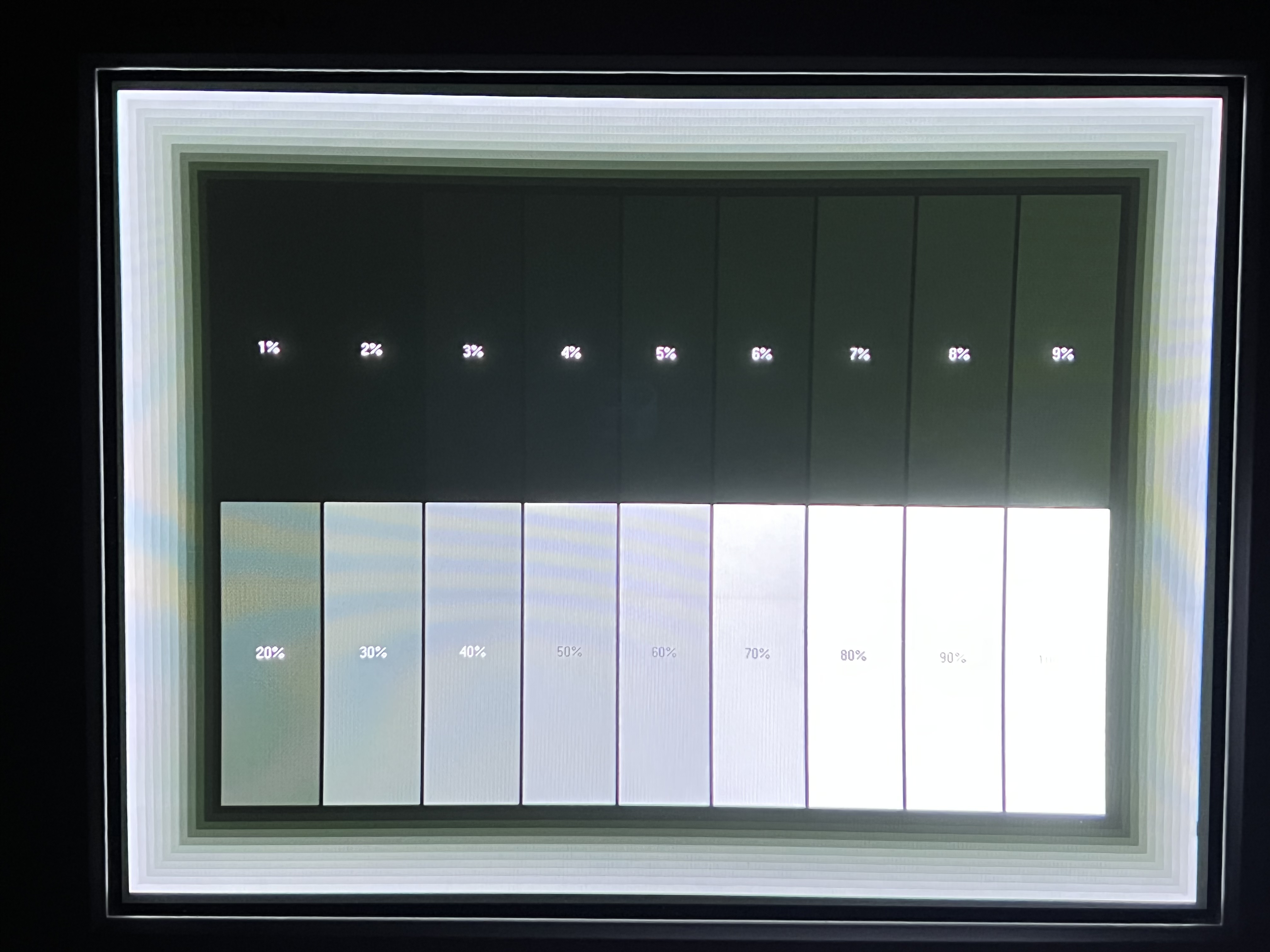

Господа, у вуды есть особенности вывода изображения в мон? Речь про яркость /контраст. У меня на других компах все ячейки отдельно, а на вуде, чтобы я не делал, 1% и 2% провалены.



Рискую быть битым за неизучение матчасти, но я тут внезапно обнаружил следующую инфу:

Table Fog & 8-bit Paletted Textures - Page 22 \ VOGONS

Якобы на вуду 2 есть туман в нфс и карме второй, а на вуду 3 нет. Это правда? А решение есть для третьей вуды?



@vorob, в NFS3 с решением от @Verok туман вроде включается везде без проблем.



Там написано не так.

Там же по ссылке есть "решение".



на voodoo3 есть туман в carmageddon2.



Проверьте пожалуйста хитмана в разрешении 1280x1024 и 1600x1200 на предмет глюков в меню. Это nGlide проблема или самой игры.

Сам проверил на PCem Voodoo 3 3000 при 1280x1024 изображение сдвинуто вправо вниз. Зачит создатели nGlide исправили разрешение игры, но вылез глюк меню. Это недоработка создателей игры.



Пытаюсь запустить Screamer Rally под MS-DOS с поддержкой 3Dfx на карте Voodoo3 2000. Файл glide2x.ovl из драйверов скопировал в папку с игрой, запускаю strt3fx.exe - просто тёмный экран. При этом система не полностью зависшая - на CTRL+ALT+DEL реагирует. У кого-нибудь есть опыт запуска этой игры на Voodoo3 2000?



@Yuriy_X, насколько помню, для древних игр с 3dfx лучше всего использовать glide2x.ovl из старых референсных драйверов, например, 1.00 - совместимость сильно выше. Для некоторых особо упоротых, я, вроде бы, даже от драйверов Banshee подставлял, так как они бывают ещё более старые и, ожидаемо, полностью совместимы с Voodoo3\4. А применительно к данной игре, кроме старого .ovl, для запуска рекомендуют использовать версию пропатченную для Voodoo 2 - SR3DFX2.EXE. Хотя, это можно считать и общим правилом: лучше запускать версию для Voodoo 2, если доступна. Если нет, то, хотя бы, пропатченную для Voodoo Rush. Так как рассчитанные на самую первую вуду игры запустить на третьей сложнее всего.



с вогонсов

This driver DID work:

Voodoo3 Windows(r) 9x Driver Kit
--------------------------------------
Voodoo3(tm) Driver kit: 1.04.00
Voodoo3 Win9x 2D/3D Display Drivers: 4.12.01.1222
Voodoo3 Glide(tm) 2.X Driver: 2.61.00.0441
Voodoo3 Glide 3.X Driver: 3.10.00.0444
OpenGL(r) Driver Version: 1.0.0.0508 ICD
Voodoo3 3dfx Tools: 1.5.6.64



@unp, спасибо! Выяснилось, что Screamer Rally не терпит EMM386. С glide2x.ovl, входящим в состав последних официальных драйверов для Voodoo3 (1.07.00), игра запускается, на картинка чересстрочная и мигают некоторые элементы (спидометр, пункты меню и т. д.). После замены glide2x.ovl на версию из 1.04.00, как предлагается на вогонсах, картинка стала идеальной.

UPD: При запуске setup с выбором 3Dfx и сохранением настроек зачем-то удаляется glide2x.ovl, из-за чего игра закономерно крашится при запуске. Приходится заново копировать этот файл. Не сразу заметил это и не мог понять, почему игра то работает, то нет.
