Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Подскажите, в чём может быть причина зависания игры Screamer Rally под чистым DOS с видеокартой Voodoo3 2000? Как правило зависает почти сразу - секунд через 5-10 с начала гонки. Если сразу не зависла, то может может вполне нормально работать 20-30 минут (более продолжительное время не играл). Использую RIP с этого сайта, файл glide2x.ovl - из оригинальных драйверов версии 1.04.00. Под Windows погонял немного в гораздо более тяжёлый для видеокарты Quake 2 - никаких проблем.



Всем привет. Кто-нибудь знает, на самом ли деле VSA100 поддерживает OpenGL 1.2 или кто-то просто ошибся и все начали поголовно копипастить эту ошибку везде?
Сейчас использую Voodoo 4500 AGP, хотел запустить ZDoomLE с ускорителем, он отказывается запускаться, ссылаясь на то, что нужна видеокарта с GL не ниже 1.2.
GLQuake кстати, тоже определяет видюху, как GL1.1, поэтому, не эту ли версию поддерживает на самом деле VSA100, а не ту, что везде пишут?
Запускаю, по прежнему, на Win98SE, драйвер использую 1.04.00 Voodoo4 4500

Кстати, кто-то тут задавал вопрос, можно ли комфортно играть в UT с Voodoo3 на 1024х768 с процем 1000Mhz.
Отвечу, что нет, по крайней мере не с Коппермайнами)
Несколько раз проходил компанию в UT на такой конфигурации с V3 3000, фпс часто проседал до 24 кадра и потерей адекватного управления, если в комнате скапливалось много ботов, а это довольно часто встречается при захвате флага в командах 4 на 4 (или 5 на 5 не помню )
На 1000Mhz с V3 мне приходилось снижать разрешение до 800х600 и ставить средние текстуры.

Сейчас использую P3 1133Mhz (Tualatin) с V4 4500, играю на средних текстурах с 1024х768 (ну хотя бы не надо снижать до 800х600) Вот такая конфигурация вполне комфортная. Полагаю, что с V3 3000 и Туликом будет также, может даже лучше



Пробовали мониторить через hwinfo32 или Aida?
На самом деле непонятно какой тип проца у вас? Слот или 370? Показателем лучше взять Q3. Бол-во статей в инете тестируется с ним.
1133 или 1133 s?
4500 - это жирная видюха. У меня лично В3 2000.



Думаю, стоит попробовать драйвер более новый. Что-то потеряете по совместимости, зато с каждой версией там улучшалась поддержка OpenGL ICD.



У меня 370 без S, т.е 256кб кэша.

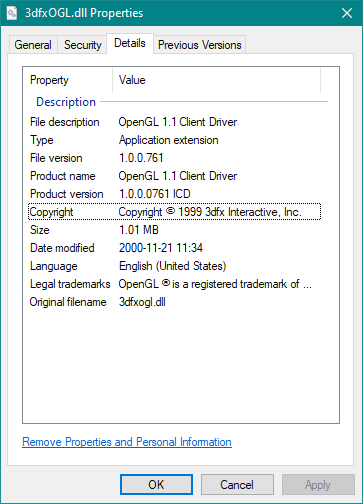

Так Q3, как ни странно, тоже говорит, что версия GL 1.1.0, просто потому что об этом говорит сама видеокарта при опросе GL_VERSION.

Какой посоветуете, попробую
Но из официальных последний 1.04.01 beta вроде? Не сильно далеко



Официальный не-WHQL последний 1.07, насколько мне известно. А 1.04 - WHQL для ритейла и дисков комплектных.

--- добавлено 17 дек 2023, предыдущее сообщение размещено: 17 дек 2023 ---

С другой стороны, насколько я вижу, даже в ещё более новых бета-версиях, чем 1.07 OpenGL внутри драйвера отмечен как 1.1. Так что, можно не питать особых надежд, я полагаю.

--- добавлено 17 дек 2023 ---

Вообще, есть ведь ещё костыли от Mesa с полусофтварной эмуляцией, без которой эти карты в той же XP/2k, вроде бы, вообще не работают. Может быть там более новая формально версия OGL поддерживается? Но это в любом случае уже совсем не официальная поддержка, и даже не совсем аппаратная.

--- добавлено 17 дек 2023 ---

Небольшое исправление (дополнение?): 1.07 - по нумерации для voodoo3. Если отсчитывать по нумерации для voodoo4/5, то там действительно 1.04 последний официальный. Ошибкой это можно не считать, так если распаковать драйвера и посмотреть внутри, то можно убедиться, что почти всей файлы побайтно совпадут по содержимому. Отличия чисто косметические: в нескольких местах вместо Voodoo3 написано VSA100 и т. п. Совместимость также легко подтверждается если установить Voodoo3 и драйвера для неё, а потом заменить карточку на Voodoo 4500 - то всё продолжит нормально работать без переустановки драйвера или какой-либо перенастройки.



Это да, уже немного не то)

Ок, спасибо за информацию, видимо кто-то когда-то ошибся и за ним никто не проверял, что он там по-написал

Я бы еще хотел исправить 3dfx версию Carmageddon'а, в котором мигает весь интерфейс. Здесь выше писали, что можно взять glide2x.ovl от V3 1.04.00 и тогда будет все ок. Я попробовал, вроде, не получилось - игра запустилась, но видимо с программным рендером - текстуры не размытые + мелькающие горизонтальные полосы, которые как бы намекают. Еще смотря видео на ютубе, заметил, что у некоторых иконка повреждения машины бирюзового цвета, а у меня она как обычно - серая. Есть разные версии 3dfx патча чтоли? Я использую carmav.exe (не помню уже, где взял)



Подскажите - есть ли где-то список игр, которые аппоратно нельзя запустить без Voodoo. Думаю собирать ретро-комп, изучаю теоритич. бау и хочу понять сколько вообще игр существует которые аппоратно не пойдут без voodoo.
В этом списке Glide — Old-Games.RU Wiki только, что поддерживают. На при решении брать V2 или вообще ставить V3 и старше хочется понять. А сколько эксклюзивов я получу и каких.



а что, есть вообще такие?



@Anton_V, думаю список не впечатлит
имхо если у тебя нет ностальгии (не застал то время за ПК), то ограничься "программным" заменителем.



Застал. У меня 30-лет рабочего и геймерского стажа за компом в прошлом году исполнилось. Я начинал с машины Поиск 8086. Voodoo был первый и давно. Я тогда не оценил его, т.к игр было мало. Diablo 2, Turok и аркады типа Pandemonium.
Я в принципе больше люблю FMV-questы Но только под них комп собирать не хочу. Думаю собирать идеальную машину конца эпохи 3:4 Но подхожу ко всему дотошно. Пока собираю инфу. Скорее всего поставлю V2 как вспомогательную к GF 4-5.

--- добавлено 19 янв 2024, предыдущее сообщение размещено: 19 янв 2024 ---

Спасибо за список. Как ни страно впечатлил. Во многие не играл. Потом во интересно посмотрел я 3dfx некоторые игры вроде
Clive Barker's Undying, Deus Ex 2000, Warcraft 3 именно запущуенные именно на VooDoo. Немного синеватый такой блюр смотрится очень прикольно.
ЭТО видно невооруженным глазом. Поэтому в раздумъях. Брать V2 и V3.
Тут же самое важное новый впечатления, а не то что игра старая.



@Anton_V, У Voodoo3 1000 AGP ramdac 350Mhz, у Voodoo2 175Mhz. Это значит, что разрешение будет выше у 3. Можно купить сли Voodoo3 2000 PCI или Voodoo3 3000 PCI, и поставить на систему к2д или i3 - будет монстр.



А разве V3 можно в SLI ставить?



Да, только эту: "Voodoo3 позволяет устанавливать параллельно до 4 видеокарт. Единственная известная мне видеокарта на Voodoo3, позволяющая работать в SLI режиме - это Quantum3D Ventana3-T. Эта видеокарта не имеет 2D части, то есть является, по сути, акселератором, работающим на частоте 183MHz.

Источник: hwp.ru"

Как я выше писал, лучше Voodoo3 2000, чем сли
Voodoo2 12MB.



Voodoo3 2000 можно сатвить в SLI до 4 шт? А кто-нибудь вообще это физически делал. Смотрел что будет по мощности? И потом какую надо материнку чтобы это проделать?



Я про 2000 не писал, я писал про Quantum3D . 2000, кстати, реально поставить, 3000 уже с высоким тдп, может вырубаться через час.



Именно для этого вуда не особо и нужна.
Но если важны впечатления - я бы взял пару вторых для слая. Причём, слай оказался довольно неплох в совместимости со старьём. Тот же Carmageddon Splat Pack с ускорением мне оказалось проще запустить на ретросистеме со слаем, чем на ретросистеме с первой вудой.
Производительность слая Voodoo II где-то между Voodoo 3 2000 и Voodoo 3 3000.
Чего в принципе за глаза для всех игр, где Glide был нужен.



Этот список чушь собачья.

1. обычные вуду 3 в слай объединять нельзя.
2. Quantum3D Ventana3-T это обычная вуду3 версия с сдрам памятью.
3. Sli версия называлась aalchemy 4166 про неё почитать можно тут - TDG-3dfx-4116
4. редрум это или идиот (медицинский диагноз) или бот. Постоянно несёт какой-то лютый бред.



Voodoo3 2000 можно сатвить в SLI до 4 шт.

Ну а чем V2 Sli лучше, чем просто взять V3? С большим количеством игр совместимость будет?

--- добавлено 19 янв 2024, предыдущее сообщение размещено: 19 янв 2024 ---

Все таки есть есть возможность взять любую. Какую лучше?
V4 и V5 будут работать со старыми играми?
