Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Goblinit, А классное время было-прописал нужную строчку в реестре-и получил аналог более дорогой карты



Leon Babugoev, если что, простите, я не игнорировал вас. Попробовал сегодня фрапс на 98SE. 1.4, 1.5 - только D3D, даже не OpenGL.

Мониторинг... Everest не способен показать загрузку шины PCI, загрузку видеопамяти показывает некорректно. Плюс ко всему всё это бессмысленно, потому что АЛТ+ТАБ не работает даже со многими glide3x-играми даже на вуду3 (хотя должен бы). Возможно, если выставить вуду DualHead, то сработает, пока не проверил. И дрова ещё у вуду3 ужасно глючные. В общем, 3dfx - это очень быстро, но очень ужос.



Goblinit, Да всё в порядке ))) . Странно-у меня в МЕ даже скрины не хотели снимать эти версии-только ФПС показывали в Direct3D. Так или иначе-для Глайда видимо не подходят.
Ну-в те годы с мониторингом GPU особо то никто и не дружил (поправьте если ошибаюсь).



А я скрины и не пробовал снимать, зачем оно мне?



Тестирование в разгаре.

Вопрос очень хороший. Значит, на деле смотрел пиратские рипы re, поэтому в финальных версиях может быть и по-другому. DinoCrisis не смотрел. Во всех трёх частях re есть поддержка 3dfx voodoo-карт, !но! через directX. Никакого глайда я там не обнаружил, однако уж не знаю, как, но поддержка идёт на железячном уровне: попробуйте выставить другую карту из списка предложенных и игра не запустится. В RE3 в настройках даже есть опция специально для Voodoo2, а в RE1 при запуске прорисовывается логотип 3dfx. Но глайда там, как я понял, всё-таки нет. В общем, фактически поддержка есть, но через DirectX.

Всё верно, три метода. Может быть, кто-то подскажет, где там есть очень нагруженная сцена, а то как-то лень проходить с начала (не играл)...??

На всякий случай кину ссылку тем, кто, м.б., ещё в ней не был. Список на вики.

Отвечаю на свой вопрос. Divine Divinity - 16bpp. Все игры на движке Unreal (как-то Clive Barker's Undying, Deus Ex, Rune) поддерживают 32bpp. NFS5 - 24bpp (т.е., труколор без прозрачности). Hitman Codename 47 - 32bpp.

Выставлял на вуду2 SST_DualHead. Не помогло. На вуду3 там, где ALT+TAB работает, мониторить можно, но только нечего



Как минимум, первый Resident Evil, как понял, имеет только две версии - PowerVR(кстати, похоже, самая первая версия игры на PC) и Direct3D.



Подтверждаю-там ДиректХ,просто есть предустановки под конкретную карту (Рендитион,Вуду Графикс и т.д.),но через ДиректХ. Играл на Вуду2, "заставил" игру (первый Вроде Резидент)поверить,что у меня Вуду Графикс,правда уже не помню как (играл давно-лет 10-13 назад) .
Но-точно использовался именно Direct3D.

Gamerun, PowerVR,кстати у меня есть (MatroxM3D) надо как-нибудь "вспомнить былое",заодно и сравнить PowerVR и 3dfx.



Gamerun, да уж. на PowerVR игра явно лучше выглядит.
А как насчет РЕ2 и РЕ3. Это же более новые игры. Хотя, движок у них вроде одинаковый. Там тоже поддержка PowerVR есть? Просто помню играл давным-давно в РЕ3 на ДжеФорс2МХ, дык там там вся картинка в Директ3Д была сегментирована. Играть нормально можно было только в софтваре.



Vardok, насчет RE2, RE3 не в курсе. Однако, можно будет посмотреть, благо сейчас пока занимаюсь небольшим разбором серии.
Мне, правда, показалось, что в PowerVR нет ряда эффектов. (возможно, показалось, из-за того, что Direct3D версия более темная по гамме)



В моих рипах поддержки ПоверВР нет ни в одной части. Так что надо смотреть полные версии, да...

Всё верно, там можно в реестре выставить вручную номер драйвера. Вуду Графикс нормально сработает с вуду2. Выглядит кстати ничуть не хуже, чем на ПоверВР, если верить видео.



Спасибо. Жду результатов)



Посмотрел.
У RE2 и RE3 нет поддержки PowerVR, но имеют не только версию для DirectX(скриншоты во вложении). В описании к видео выше, написано следующее:

Ситуация с PowerVR получилась такая, что NEC заплатила за эту версию, а права на распространение не были даны из-за желания NEC иметь финансовую компенсацию(возможно, из-за этого возникла разница в выходе PC версии в других странах - почти год). А так как, по понятным причинам, делать этого Virgin не хотела, во всех последующих изданиях первого RE на PC, а также второй и третьей части(некоторые издания издавались уже не только Virgin), PowerVR отсутствует.

Сразу скажу, что в выяснении способа вывода(через DirectX или D3D\не через DirectX или D3D) помочь не могу, так как не имею никакой 3D-карты, а врапперы вряд ли в этом помогут, так как, как понял, выяснить нужно не работу в принципе, а реализацию работы.



Gamerun, Способ вывода там везде один: Direct3D. Только в первой части, которая OEM, есть поддержка PowerSGL. И я всё это уже вываливал здесь



Goblinit, т.е. Глайдом ни в одном резиденте даже и не пахнет? Странно, однако. Времена-то однозначного правления 3DFX были.



Блин, Как вы так читаете...

По факту мои рипы - рипы финальных версий, так что всё справедливо.



Оставлю здесь за отсутствием отдельной темы.

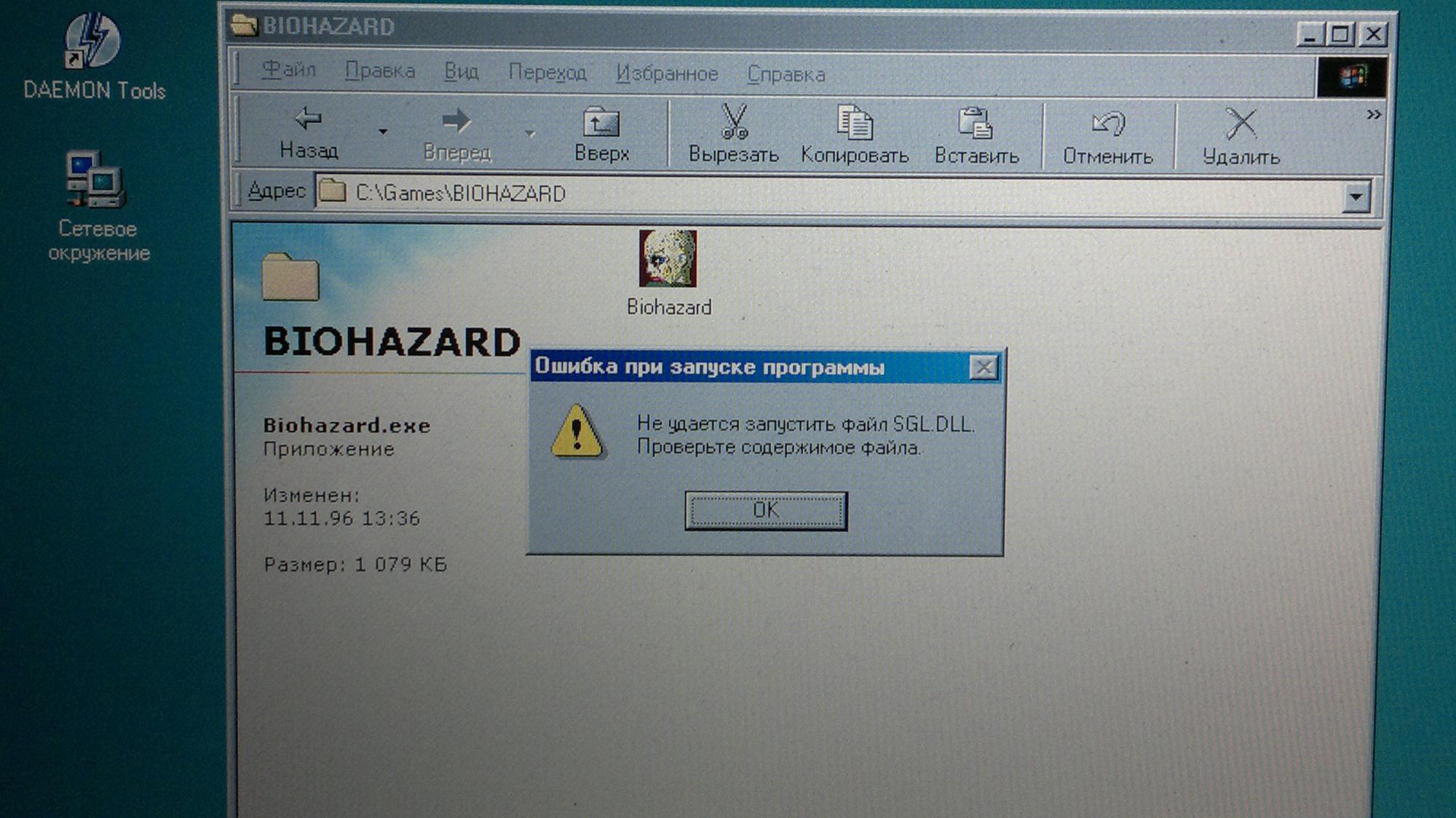

Возможно, если повезет, получиться таки запустить PowerVR версию Resident Evil - на ноутбуке, несмотря на то, что стоит Rage Pro(RAGE LT PRO AGP 2X), последняя, как понял, версия стандартных драйверов поставилась без проблем. Единственное препятствие заключается в поиске такого SGL.dll, который понимает экзешник, так как те, что нашел, игра не приняла, мотивируя тем, что не может запустить.



Gamerun, Offtop

Я думаю, это возможно сделать только через враппер, если такой вообще кто-то написал. PowerSGL - это очень отдельный апи, там прорисовка идёт не треугольниками, а тайлами.



А где можно скачать версию под PowerVR?



В публичном доступе не видел. Есть на закрытом торрент-трекере, связанном с redump.org.



Вот здесь диск с демками PowerVR,правда Резидента там нет.

Вот кому нужно ИСО-шники под 3dfx.
