Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



@Goblinit, там ещё драйверы имеются... это такой винегрет. Вообще в том то и проблема, что могут.



Думаю, могут.

--- добавлено 25 авг 2015, предыдущее сообщение размещено: 25 авг 2015 ---

@Bato-San опередил. Я солидарен. Помню не раз из 90-х девственно чистые фигуры без текстур. Как раз на картах с малыми объёмами памяти.



видеокарта может быть и поддерживает

вот только в 2000 году вряд ли были игры с 32-битными текстурами


надеюсь понимаешь отличение 32-битных текстур от 32-битного рендеринга?

даже с 16-битными текстурами есть смысл включать 32-битный рендеринг - освещение будет выглядеть качественней.
и даже текстуры будут смотреться качественней (иллюзия).

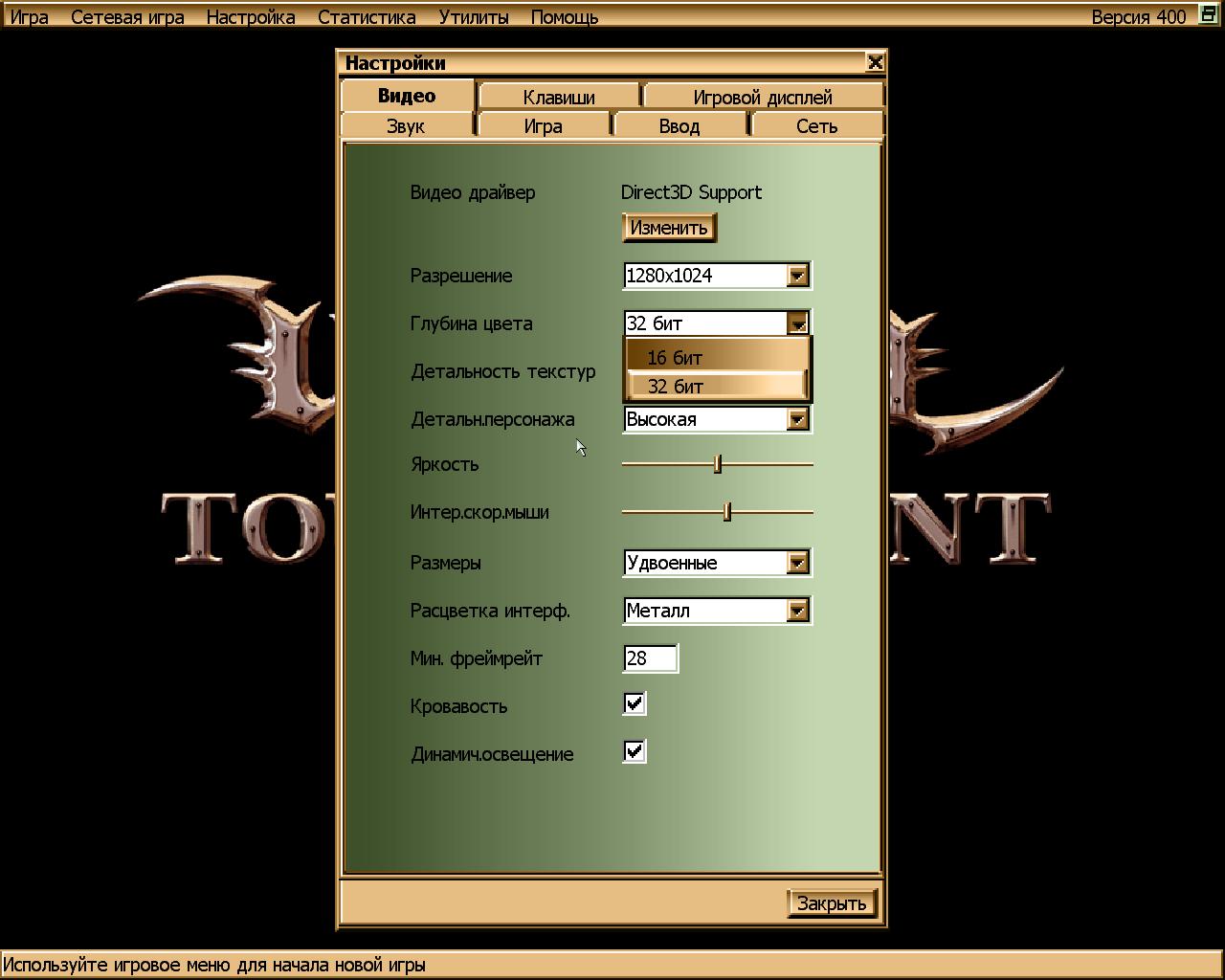

типичный пример - Unreal и Unreal Tournament
насколько помню, текстуры там 16-битные всегда (или даже 8-битные с палитрой 16-бит), и никаких 32-битных текстур там никогда не было.

но включить 32-битный рендеринг можно и нужно - выглядит намного приятнее:

вертексное освещение как бы (правильней сказать - Gouraud shading)(хотя мне этот алгоритм никогда не нравился, ибо не учитывает нормали к поверхностям, точнее его неграмотно применили разработчики Unreal, что, впрочем, исправлено фанатскими патчами)

конечно не дают

ведь в этих играх вообще нет 32-битных текстур

просто физически

можешь распаковать файлы - и посмотреть текстуры



@daemolisher, вообще-то никогда не думал, что опция Texture quality может означать не битность текстур, а глубину рендеринга.... Вы уверены, что даже в UT99, Deus Ex нет 32-битных текстур?



э-э-э ...
что?
я ничего не говорил ранее про "опцию Texture Quality".
ну да ладно, может я что-то не заметил.


вообще "Texture Quality" переводится как "Качество текстур" и в разных играх это может означать совершенно разные вещи.
разработчики игр пишут упрощённо, что бы лишний раз не пугать геймера непонятными словами.

в большинстве игр (имхо, 80%) эта опция меняет разрешение текстур (например, низкое - 64*64, среднее - 128*128, высокое - 256*256).
и по факту должна называться не "Texture Quality", а "Texture Resolution".

в некоторых играх Texture Quality включает наложение дополнительных слоёв текстур (имхо, на движке Source было что-то такое), или ещё что-то в зависимости от пожеланий левой пятки разработчика.

Да.


Но существует патч для видеокарт S3 Savage, который улучшает текстуры в UT.
Как раз таки в нём, могут использоваться 32-битные текстуры.



@daemolisher, нет, это всё понятно. Я говорил про



Хотите сказать, это меняет лишь глубину (точность, если хотите) рендеринга, а вовсе не глубину цвета самих текстур?



Да.

Имхо, упрощённо оно так происходит.

Игра запускается и создаёт своё окно с параметрами (фуллскрин, 1280*1024, и "точность" 32-bpp)
Рисование будет проходить с заданной "точностью" (выражаясь в такой терминологии).

Потом игра загрузит текстуры в видео-память.

Разработчик игры может сделать так:

На одну 3D-модель можно наложить текстуры, допустим, с 8 битами на тексель.
А на другую 3D-модель можно наложить текстуры, например, с 16 битами на тексель.
А третью 3D-модель можно вообще без текстур сделать, окрашивать полигоны можно различными цветами (точнее даже каждую вершину треугольника можно окрасить своим цветом, они будут плавно переходить от одного угла к другому, если включён smooth shading).

И все эти три 3D-модели можно отобразить в одном кадре рядом друг с дружкой.


То есть, кадровый буфер (по англ. - framebuffer) может быть одной битности, а текстуры могут быть других битностей.


В отношении текстуры можно сказать - битовая глубина на компонент (bitdepth per component).
На каждый компонент (красный, зелёный, синий, прозрачность) задаётся число бит. Это сочетание - формат текстуры.
Можно выбирать только форматы текстур (они предопределены стандартом), самому задать битность не получится.


Но в отношении кадрового буфера, не стоит говорить "глубина", чтобы это не пересекалось с другим термином - depth buffer.
Это действительно буфер глубины - в буквальном смысле.



@Goblinit, вообще то https://ru.wikipedia.org/wiki/Глубина_цвета
https://en.wikipedia.org/wiki/Color_depth



Ответ "Да" с пояснением был вполне убедителен, спасибо Про форматы текстур и прочее я в курсе, меня интересовало только то, что я спросил.



@Goblinit, про анрил - ничего общего с реальностью. Вот я тебе про что.



Да нет, думаю, @daemolisher, как раз говорит правду. Нет ам никаких 32-битных текстур... Впрочем, это ведь неважно. Важно то, что в glide 32-bit rendering включить никак не получится. А где получится я найти не смог.

--- добавлено 26 авг 2015, предыдущее сообщение размещено: 26 авг 2015 ---

Кстати, если кому интересно, как сделать правильный (с учётом пост-фильтров) шот глайдов, есть даже два способа

Правда, ни один из них в досе не работает...



если компания 3dfx заявляла, что Voodoo может в 32-бит - то значит есть софт, который должен это использовать.
уж точно должны быть демонстрационные программы, или бенчмарки.
в крайнем случае должны быть примеры в SDK для разработчиков



@Goblinit, а в игре Quake 3 ?
вот по ссылке есть некий патч для Quake3 (в самом низу) для использования T-Buffer'a (даёт эффект "размытия" движущихся объектов)

можно попробовать с ним включить 32-битный цвет.



P.S.
там, кстати, куча всяких демок, если бы у меня была видеокарта Voodoo5 - все бы попробовал
имхо, особенно интересны "Museum" и "Rocketburger".
при помощи эмуляторов их не запустить, нужна именно реальная видеокарта Voodoo5.



@daemolisher, меня интересует 32бита в glide. Quake 3 - это OGL-игра. Спасибо з0а мысль о демках, посмотрю потом.



УРА! Благодаря смекалке @daemolisher мир наконец может знать, что 32-битный цвет в глайдах всё же был возможен.

По совету @daemolisher я скачал демку museum отсюда. Сама демка запускается с параметрами через батник, в коде exe-шника легко подсмотреть, что тот использует честный glide3x.dll и умеет принимать различные параметры глубины цвета. По дефолту демка запускается в rgb565, я же подставил argb8888 и вуаля: во вложении архив с родными скриншотами формата targa, снятыми с помощью использования переменной FX_GLIDE_SCREENSHOT_KEY. Если даже вы не увидите разницу в цвете (смотреть на цвет бетона - в 16бпп он отдаёт зеленоватым), то вы всегда можете посчитать количество уникальных цветов хоть в том же IrfanView - и тот скажет вам, что количество уникальных цветов в 32bpp-режиме сильно больше!



У меня пара вопросов. Недавно я решил собрать ПК с 3Dfx Voodoo 3 1000 на своем первом ПК PII 350 96 Mb Ram PCChips, но вот беда, у материнки нет AGP порта, в первом ПК стоял PCI 3Dfx Voodoo 4, но, к сожалению, это не оригинальный ПК, который у меня был, того, к сожалению, не сохранилось, вместе с Voodoo 4, я покупал такую же материнку на eBay, поэтому я взял имеющуюся у меня материнку Acorp 6BX67, у которой есть AGP порт, т.к. версия Voodoo 3 с AGP ну и быстренько собрал похожую конфигурацию, начал тестить игры, запускаю Midtown Madness и он тормозит на 1024x768 и всем максимуме, явно меньше 30 кадров бывают просадки, в моих воспоминаниях ничего не тормозило и отлично работало на Voodoo 4. Поставил Voodoo 3 на Tualatin 1130MHz, драйвер поставил от 3dhq, пробовал разгонять, стало получше, но всё равно просадки есть. Это у меня что-то не так или так и должно быть? Насколько Voodoo 3 1000 слабее Voodoo 4? Я, конечно, понимаю, что это самая младшая карта в серии(ну, кроме Velocity 100), но всё равно, как-то в моем понимании Voodoo есть Voodoo и он должен быть крут!
С какими, примерно, карточками можно сравнить Voodoo 3 1000 в лице конкурентов ATI и nVidia, а то вставляешь имеющиеся GeForce 2 MX и Radeon LE и они рвут этот Voodoo просто как тузик грелку, но они 32Mb(а GeForce - 64Mb), а Voodoo 3 1000 лишь 16Mb. А то, как-то совсем печально



Коротко можно ответить так: voodoo3 1000 была одной из самых слабых по производительности карт (после velocity 100) своего времени. Дело даже не в мегабайтах, а в мегагерцах. Тогда очень просто считалась производительность: чем больше мегагерц у чипа, тем больше текселей в секунду он нарисует. Конкуренты, упомянутые вами были куда быстрее.



Длиннее можно ответить так: Voodoo3 1000 была самой слабой картой в своём семействе. Её частоты составляли 125/125, в то время как у Velocity 100 были 143/143. Voodoo 4 еле-еле "на последнем издыхании" могла угнаться за GeForce 2MX, а Voodoo 5 была в среднем приблизительно между GeForce 256 и GeForce 2GTS.

Так что всё правильно. Замена 3-1000 на 4-4500 даст очень хороший прирост. А лучше на 5-5500 А ещё лучше маковую с DVI.



Спасибо за ответы. но у меня возник новый вопрос, вчера в ходе экспериментов поставил Windows XP, главная цель была в установке драйверов SFFT, которые вроде как самые крутые, но по какой-то причине у меня отказались ставиться все последние беты 46, 47, а версия 1.9 отказалась ставиться, сославшись на иную версию языка(она-то , видимо, хотела английской версии Windows XP), поэтому я поставил AmigaSport самую последнюю версию и начал тестить Hitman: Codename 47 народную версию от Фаргуса и 7Волка и каково же было мое удивление, когда я на всем максимуме и разрешении 1024х768 спокойно бегал по первой Гонгконгской миссии и у меня ничего не тормозило, а в Windows 98SE наблюдались значительные тормоза, особенно если выключить сжатие текстур и включить вертексное освещение. Почему? Я, правда, не успел поставить Amigamerlin драйвера в Windows 98SE и сменить DirectX с 7 на 9, но в Windows 98SE я даже разгонял до 148МГц, но всё равно тормозило, а в Windows XP были плавнейшие 30 кадров в секунду, может больше, Fraps пока не поставил. Сегодня вечером попробую поставить дрова поновее.

PS. Прошу прощения за предыдущий огромный пост, это было на эмоциях



Поставил для сравнения Voodoo Velocity 100 и запустил Need For Speed III с 3Dfx патчем. Режим 1024x768 наличествует, но при загрузке трассы, игра вылетает с ошибкой, так и должно быть? В Кваке 3 вот спокойно 1024x768 держит. Кстати, из того, что я потестил, Voodoo 3 1000 всё равно мощнее Voodoo Velocity 100, по крайней мере разогнанная Voodoo 3 1000.
PS. Немного не по теме, но темы про первые Вуду не нашел, сколько ревизий Voodoo 2 было? 8Мб и 16Мб? Не было никаких 1000, 2000, 3000? А то насмотрелся видео на YouTube и хочу этого монстра Voodoo 2SLI собрать



Что за патч?
