Hard Восстанавливаю видеокарту. Вопросы мастерам паяльника.

Правильно понял, что µF и uF - одно и тоже, просто людям которые заполняли сайт было влом приводить описание к общему знаменателю?
Похоже особого выбора нет - срок доставки мацушито - неделя. Всё остальное - от месяца и дольше. о_О Даже на али таких сроков нет.

а теперь парные v2 из того мешка порой всплывают за 50к...

--- добавлено 26 ноя 2024, предыдущее сообщение размещено: 26 ноя 2024 ---

@Колючий, решил посмотреть кондёры для зелёных видюх.
Конденсаторы электролитические | купить в розницу и оптом
как понять, которые из них low-ESR?
или забить и просто взять твёрдотельных. Но тогда нужны ли какие то корректировки характеристик?



Читать даташиты.
Пример.

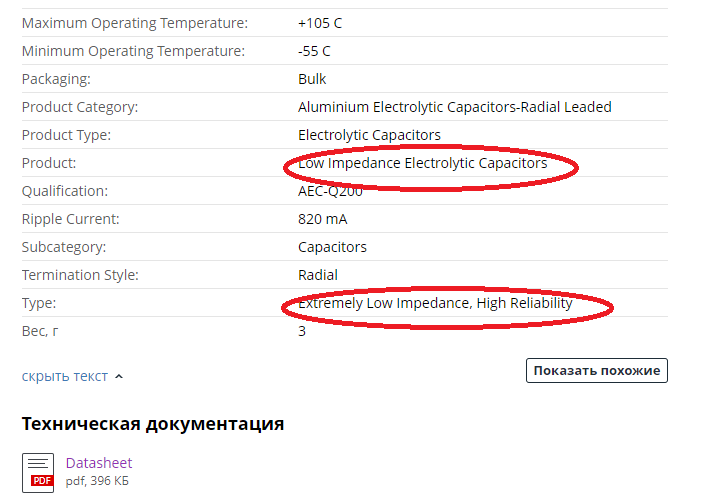

UPM0J102MPD, Aluminum Electrolytic Capacitors - Radial Leaded 6.3volts 1000uF AEC-Q200, Nichicon | купить в розницу и оптом

Тут прямо на странице указано.

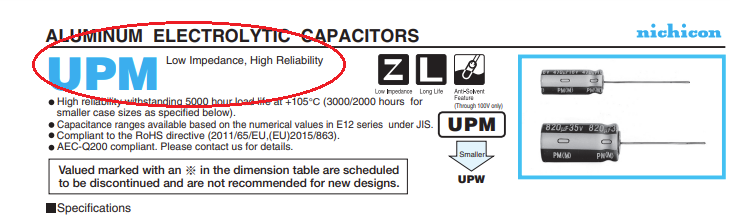

Лезем в даташит, который тут удобно предоставлен.

Да, это действительно нужная серия (мало ли, заполнявший менеджер в магазине ошибиться мог).

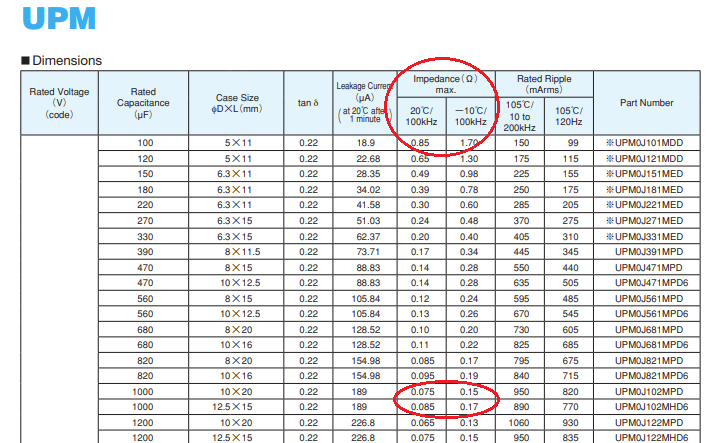

Даташит так же регламентирует ЭПС.

Заметь, что он различается даже внутри серии у конденсаторов разной формы.
В обычных сериях это или не указывается, или там куда большие значения.

--- добавлено 27 ноя 2024, предыдущее сообщение размещено: 27 ноя 2024 ---

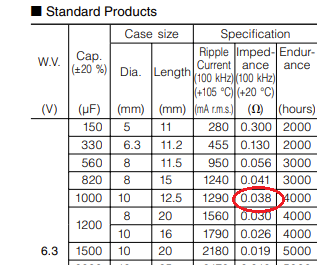

Панасоники FM серии. Хоть и не указано на сайте. Но вот даташит.

И значения ЭПС получше будут на той же ёмкости и напряжении.

--- добавлено 27 ноя 2024 ---

Как именно меняются электролиты на твердотельные я не разбирался ещё. Что именно учитывать и как пересчитывать ёмкость (или подбирать по графикам) не подскажу.



Емкость пересчитывать не нужно, но всегда можно чуть увеличить. Впрочем это всё легко проверить опытным путём, имея осциллограф. Это фильтры по питанию в основном и всегда можно подцепить осциллограф и посмотреть, что будет с пульсациями если подцепить впараллель ещё кондёров. Временные можно и не полимеры, обычные литы с демонтажа поприличнее на проводках. Там уже смотреть был ли смысл. Если смысла особого не было, так и ёмкость повышать смысла особого нет. Если платы проектировали не олухи, так должны были оптимальные ёмкости подобрать и с запасом.

Литы и полимеры работают одинаково. Просто электролит со временем высыхает или "кипит" при нагреве, как изнутри, так и снаружи. Поэтому на горячих местах полимеры однозначно лучше. Где греется только "иголками" могут неплохо работать и обычные. Если это второе или дальнейшее звено многозвенного фильтра, то там и самые обычные электролиты высыхают больше сами по себе, чем от ТВЧ.



В одних и тех же цепях полимерники почти всегда в 2-5 раз меньшей ёмкости используются в сравнении с электролитами.



@Колючий, всегда? Что-то я такого не замечал. Раза в два ещё бывает, т.к. литы более «плотные» и в том же примерно габарите их емкость больше, а полимеры не сохнут.

В сравнительно НЧ фильтрах и вторых и далее звеньях, где уже нет таких острых «иголок», полимеры нужно брать, ИМХО, один к одному с литами. Если по схем впараллель ещё керамика, то тоже взял бы 1 к 1. А вообще если уж задумываться о таком, то ИМХО без осциллографа делать тут нечего, одни гадания. Так-то и производитель ведь изначально подхалтурить мог, занизив ёмкость. Бывает же такое, а как чуть подсядет или, если приличные полимеры стоят, сядут литы в БП и «говно» попрёт с него, так и начинается «полтергейст» и глюками и подвисаниями. Питание в современных девайсах - 2/3 бед. Даже всякая мелкая «шляпа» вроде дистанционных выключателей и зарядок для аккумуляторов дохнет из-за вздутых аккумов на раз, через какое-то время.

У ТС по виду вздутые тоже, как полимеры, что странно. Если не коротыш, то я бы ещё подумал менять их или нет. Может они такие и были? Хотя ХЗ этих китайцев, может литы под полимеры загримировали Полимеры вздуваться так-то не должны, если там давка, значит потроха должны быть горелые в уголёк. Они чаще коротят или неприлично низкое сопротивление имеет, а с виду нормальные. При это соответствующий ключевой мосфет, обычно тоже труп, если у него на выходе коротнуло и нужно сразу смотреть кондеры, если есть горелые треснутые ключики.



@SanTix, когда покупал залёные видюхи, кондёры скорее всего нормальные были. Не на столько я лох - уж такие то вещи знал. Ну и они электро-литические кмк. Во 1х - они вздулись Во 2х на крышках таки есть насечка. По авито шукал, видел на одной карточке аналогичный кондёр, у которого крышка вздулась до того, что треснула по этой насечке.
да... осцилограф - явно не та штука, которую будешь заводить ради одной акции )



Иногда она бывает почему-то и на полимерах. Специально раскусывал бокорезами. Буде-то его теми же бокорезами кусать для того, чтобы припаять новый - узнаете, стоило ли.

Это вопрос больше "релилиозный" - у меня первый простенький "ослик" появился ещё в школе, классе в шестом Потом было два двухканальника и теперь так, но уже цифровых (один аналоговый поновее тоже держу дома - иногда он незаменим). Для меня это столь же необходимая измериловка, как и пара-тройка приличных мультиметров, а не на один раз. Сейчас с этим проблем нет: на любой вкус и кошелёк.



согласен - если чем то занимаешься, обрастаешь инструментом. Стараешься выбрать максимально качественный. Просто я по другой области. Но даже у меня есть базовый набор электроника Невозможная задача - понять людей, у которых дома нет вообще ни какого инструмента. Порой даже просто нитки с иголкой и отвёртки с кусачками.

... на счёт зелёных видюх - мне видимо лажу впарили. Т.е. раз их прогревали - значит были проблемы. А прогрев эти проблемы решает лишь на время. Т.е. конечно соберу годные контёры на одной плате, приткну радиатор и погляжу, чего выйдет, но без особых надежд Пока жду когда невероятно скоростной чип и дип подготовит для самовывоза партию кондёров для красной видюхи. Вот на неё расчитываю. Была рабочая.



Вот, к слову, это и может бръяснять вздутие полимеров, т.к. при внешнем-то нагреве они вздуваются. Хотя Вы и помните, что не были вздутые я бы не был на 100% уверен, т.к. любая память способна давать сбои.

Не люблю этот магазин. Уж больно они до чужого бабла жадные Беру или в других или заказываю по почте тоже в других. В чиподипе -только в КРАЙНЕМ случае. Но я не брезгую и "сдутыми" деталями. Не так давно разобрал от нефиг делать мешок списанных АйПи телефонов которые мне отдали т.к. иначе бы их выкинули. Возможно они живые были, может и дохлые, даже скорее всего т.к. даже без трубок были. Взять там особо было нечего, но кой чего с плат по питанию "сдул" и в т.ч. по нескольку пристойных фирменных полимеров с каждого. С мешка вышла небольшая баночка радиодеталей на рассортировку (что заинтересовало, кучка неплохих динамиков с пластиковыми диффузорами (отлично идут в старые рации, например) и баночка с винтиками-саморезами А ещё в телефонах разнообразные мембраны силиконовые из клавиатуры из которых можно высекать ремонтные кнопки для почти любых геймпадов, если в закромах есть с дюжину разных резинок от всевозможных телефонов. Металлические мембраны тоже встречаются, особенно в старых сотовых. Поэтому за каждым кондёром я в магазин, как правило, не прусь.



Это да. Закупаться у них на постоянной основе - ни каких денег не хватит. С другой - а откуда ещё брать детали? Если новые.



У нас есть местные магазы подешевле. Чего нет - заказываю в других интернет-лабазах. Чиподип только если нигде больше нет, включая демонтаж.



я просто не в теме. паять только умею нормально )) сейчас вот приделаю кондёры к видюхам и неизвестно, когда в следующий раз что то такое буду делать.



Раз уж есть такая тема, есть pci matrox g400, после установки драйвера 98ой масдай ) при перезагрузке вылетает в бсод. Я так понимаю отвал и малыми затратами уже не обойтись?



Вылетает в 3д или просто из системы, когда до установки дров работал? Может дрова не удачные.



@SanTix, устанавливашь драйвера, перезугружаешься и при загрузке дров бсод. Сейчас не подключена, поподробнее посмотрю. Есть еще g550 agpшный, там дрова ставятся, перезугружаешся, пытаешься зайти в свойства экрана и система виснет намертво.



@Antr00plasm, я бы сначала с дровами поразбирался, если с дефолтными не зависает. Пока по описанию больше на них похоже. «Отвалы» массово уже после этих карт пошли. Плюс ещё нужно понятия уточнить: могут быть трещины в пайке БГА, если плата греется и её гнёт, от этого и прогревают, а может быть отрыв вводов от кристалла на его промежуточную плату или корпус. Отвал ниточек от кристалла не лечится.



@SanTix, спасибо, лишний повод для оптимизма в нашей жизни никогда не помешает. Хотя я всегда думал что со стандартными дровами при отвале оно не должно зависать. Хотелось бы матрёшки оживить. Качество 2д у него просто топовое.



У меня Savage4 PCI в каких-то доступных на тот момент м/п демонстрировал такие проблемы после установки драйвера. Потом на других оказалось что работает как ни в чем не бывало. Дальше в 5али61 просто убивал свежеустановленную 98 (хотя еще вопрос, не нужно ли было предварительно поставить dx7.0-8.1-9. Так что лучше проверить проблемные видеокарты на разных платформах в разных комбинациях.



@grinderz20, тоже есть savage 4 (diamond stealth 3 s540 pci). И с ним тоже проблемы, после установки драйвера с родного диска, после перезагрузки при заходе в display properties система намертво виснет. У тебя не было такого?



Я всегда ставил поновее из области 82031w9xrowlogo.zip или общий для S3 jgc330b3.exe. 330b3 как раз на Ali V не пробовал (да и на Трио3д и Virge), забыл о нем.

Savage(4) в их время было принято ругать за драйвера.
