Вперёд в п(р)ошлое. TNT - Explosive disclosure

Так и есть, это - репост моей же статьи с гиктаймс. Все права соблюдены.


Изначально задумывалось как простенький дневниковый пост. В память об этом статья начинается именно так сумбурно

Начнём с того, что хотелось бы начать. С пояснения причин и целей данного поста. Пост как бы сообщает три очень важных момента:

Теперь хотелось бы о целях, но... давайте для начала вспомним (без цитат и пруфов во имя спокойствия) какими были обзоры раннего hardware-3D на PC в конце 90-х начале 2000-х...

• Исчерпывающее внимание так горячо любимым разрешениям 800x600 и 1024x768. Вас не смущает, что измерять в 99 году какая из карт при всех задранных новомодных фичах покажет-таки 60 fps в разрешении 800х600 несколько странно? Ведь эти карты уже имели поддержку больших разрешений в 3D - вот, что нужно было тестировать!


• Подробнейший обзор "2D-составляющей" (не хватало только графиков осциллографа). Это ведь так важно, когда у тебя ЭЛТ-монитор!


• Как минимум охват всей теории, но никакой конкретики; Даже прогнозы на будущее!


• Куча красивых графиков из Йокселя с какими-то запредельными цифрами. Вам никогда не было интересно, что те циферки означали? Полагаю, сумму в долларах, не иначе.

  ...Сейчас вообще как: видяху вставил, дрова сами скачались, игру запустил, та сама пропатчилась, графику настроил, фрапс включил и жжёшь. Чего уж говорить, живых апи-то всего два осталось, да и то OGL в топ-играх всё реже встречается.

  А что было раньше? Было больше вендоров, больше api, а, значит, и производительность сравнивать было несколько проблематичнее, потому как много труднее и дольше. А мониторить так тогда вообще никто ничего и не думал. Вот честно, ну-ка покажите мне хоть один обзор тех лет, где идёт сравнение видеокарт по производительности и при этом предоставлены шоты какой-нибудь мощной игры (например, на движке unreal), где стоят результаты онлайн мониторинга хотя бы базово fps и загрузки цп?
  С ноября 95 года. Не было. Ни единого обзора, содержащего такие шоты. Шок, инфаркт, дес :x Тогда вообще вряд ли кто-нибудь всерьёз использовал даже FRAPS. А, значит, всё было на глаз (ну почти).?


• Ну и на сладкое конфиги, на которых всё тестилось, вы помните? Закрыв глаза на материнку (чипсет), хорошо, если хотя бы проц соответствовал запросам видяхи. А вообще-то нужно было ещё в фоне что-то мониторить (?свободные ресурсы?).

  Ладно железо, да где вообще там можно было получить приемлемое сравнение двух карт разного вендора, если чаще всего обе карты сравнивались в... ну навскидку: 3DMark, Quake3, ещё_одна_массовая_игра_средней_требовательности.
  О таких гигантах как Unreal или Hitman почему-то никто даже не вспоминал. А ведь это были топовые движки (которые ни одна современная карта не могла нормально вытянуть) с массой настроек, с поддержкой нескольких апи, с поддержкой человеческих разрешений (больше 1024х768).

И не говорите мне ничего про нашу экономику и ЭЛТ-мониторы 15 размера. У штатников в то время уже продавались если не LCD, то точно плоские ЭЛТ с поддержкой человеческих разрешений! Потенциал был и высокий. Вообще потенция, говорят, важный параметр. Вот её и померяем.

Так вот о целях. Ещё в марте месяце мне всё это окончательно не дало спокойно жить, потому что "как же так, я что опоздал на 15 лет???". Ну и я решил сдать на ваш непредосудительный анализ парочку обзоров, по чипу за каждый.

Но что же здесь??

А здесь не будет манипуляций с ПК: апгрейда памяти, разгона процессора и подобных телодвижений. Потому что собрал топ своего поколения - эту машину нет смысла разгонять и апгрейдить.

А будет здесь лотс оф подробных остановок на каждой видеоплате и её особенностях: будет мониторинг, сравнение в разных апи, с разными твиками и разгоном. Анализ входных данных, моделирование дискретной случайной величины двадцати шестью итерациями, вычисление дисперсии, построение графика интегральной функции, точно описывающей полученную картину, субъективная и аналитическая оценки. В общем совершенно топорный подход, которым почему-то всегда пренебрегали обзорщики.

ВНИМАНИЕ, Конфиг:

MB: Gigabyte 6vtxe (Apollo Pro133T chipset)
CPU: Pentium 3-S 1.4Ghz/512Kb/133FSB
RAM: 3x256Mb PC133
HDD: healthy UDMA-5 WD с приличным кэшем 2Мб и 5400RPM
WinME
Video: <awaiting insertion...>

Почему WinME. Так ведь флешки сразу работают, не синеет от 768Мб памяти... Мало? А вот за что ещё я полюбил WinME:

• Авторефреш отсутствует практически везде;


• Полная нестабильность ОС. Завис полноэкранный процесс, хрен завершишь;


• Но из синего экрана по традиции можно выйти, нажав Anykey.


• Ось консерватора. В интернеты нормально уже не выйти: последний даже сторонний броузер не то, что html5, javascript-то с трудом поймёт. Зато загружается как семёрка на SSD. В общем, ось создана для продуктивной работы.


• Самый сложный квест - вовсе не дрова. Попробуйте-ка найти рабочее ПО для мониторинга в 3D. Есть вот эверест - в фоне работает. Но вывести в 3D чем? Да, пришлось изучить вопрос месяц-другой. Самое классное было когда я впервые что-то пробовал ставить:
  • поставьте виндоус инсталлер. А где его взять? Ну нашёл, скачал, поставил.
  • поставьте VC++ 2005... Тот же квест.
  • поставилось приложение. Запускаю. Обновите, пожалуйста, винду до более новой версии!

  Потом уже осторожнее выбирал. И то, в D3D мониторинг так толком и не заработал...

На поиграться я выбрал игру Deus Ex (2000, Windows). Причин тому несколько.

Во-первых, непройденная игра детства, недоступная по системным требованиям. Играл у брата с перерывами по месяцу. Очень смутные воспоминания о недосыпе в результате задержки на "ещё 5 минуточек" до 2 ам. Настолько смутные, что в процессе недавнего прохождения оказалось, что мне удалось тогда пройти довольно-таки далеко... Уже давно хотелось пройти Deus Ex без тормозов на максималке (!!!да так, чтоб масштабы детализации потрясли!!!) - чем не повод?

Во-вторых, серьёзно. Игра на движке Unreal Engine 1. Мощщщь, которую предложило в 1998 году это двигло:

• поддержка абсолютного большинства 3d-фич вроде трилинейки, анизотропки, мультитекса и всяких лайтнингов;


• поддержка 16-канального звука, наложения эффектов и позиционирования звука. Поддержка аппаратной обработки звука (да, такое тоже когда-то было актуально )


• поддержка 5-ти 3d-renering api!!! Вам не показалось: кроме DirectX существовало ещё как минимум 4;


• Владельцам карт 2d-only (это которые без аппаратного 3D-ускорения): вас ждёт полноценный software-renderer!!!


• всё вышесказанное нужно было как-то туда впихнуть и сделать так, чтоб всё работало


• из всего выше следует ниже: движок успешно продавался и внедрялся.

Краем глаза



Перед вами снова та самая легендарная Крива, убийца 3dfx (в лице ASUS V3800PRO). Данное утверждение показалось сомнительным, потому с неё и начнём.



Поддерживает AGP4x, а вот Sideband'а кстати у неё нет. Ну вот теперь и заценим важно всё это или нет
...На остальные фишки типа фичеконнектора и тв-тюнера давайте положим...

Ближе к сердцу

Карта построена на чипе RIVA TNT2 PRO. 1999 года рождения.



Вообще TNT - это TwiN Texel. То был первый в истории десктопов !один! чип, способный накладывать две текстуры за такт. А вот это - уже TNT2.
Данная карта (PRO) - это как бы изначально разогнанная версия стандартного TNT2 (к слову, в ассортименте была ещё ULTRA - это как бы изначально разогнанная версия PRO). Работает на 142/166 (чип/память).



К слову, это та самая классная видеокарта, в которой приходилось выбирать между либо честной трилинейной фильтрацией, либо мультитекстурированием. Уже страшно...
Однако что всё это значит на самом деле и как это посмотреть на практике? С этим вот и разберёмся.

Реализация

Встроенные дрова в winme !очень! старые, с ними даже quake3 не запустится, сообщив, что ваш opengl устарел или попросту отсутствует.
Драйвера от асус для тнт2 никуда не годятся. Вы только посмотрите на обилие таких понятных и доступных каждому школьнику опций, как Расширение буферной области или же Режим трансон... трапсон... чёрт...



ОМФГ, Бедные люди! А ведь есть ещё драйвера ForceWare аж от !2005! года с поддержкой аж D3D9. Deus Ex с ними замечательно артефачит. Теперь становится понятно, почему владельцы карт так изнемогали поменять её на вуду - кажется, нормальных дров за всю историю для карты никто так и не написал.

А ещё есть известная утилита, написанная нашим соотечественником Unwinder'ом - RivaTuner.

Надо сказать, достойное усовершенствование серии. Как пользоваться утилитой окончательно я понял только спустя, наверное, пару суток. И то, обилие вкладок и скрытых возможностей реестра до сих пор для меня осталось загадкой... Во всяком случае, главное я получил: возможность низкоуровневого разгона карты.

Прикладной уровень



ВНИМАНИЕ, Конфиг:

MB: Gigabyte 6vtxe (Apollo Pro133T chipset)
CPU: Pentium 3-S 1.4Ghz/512Kb/133FSB
RAM: 3x256Mb PC133
HDD: healthy UDMA-5 WD с приличным кэшем 2Мб и 5400RPM
WinME
Video: Riva TNT2 PRO

ВАЖНО:
Все настройки графики в игре - на максимум!!! Это значит примерно следующее: если что-то красивое и/или полезное можно включить, мы это включаем.
Карту сразу же разгоняем со штатных 142/166 почти до уровня Ultra (180/210). А Почему бы и нет? На деле разгон даст кадров 5-7. Чтож, тоже неплохо. Выше гнать не пробовал, уверен: начнёте собирать артефакты.
Разрешение в игре для этой карты подобрал 1280x1024. Всё, что ниже, меня просто не интересует (не интересовало на момент написания абзаца). Всё, что выше, - это уже не её планка. Итак показывает меньше 30 кадров почти везде.

Значит, поехали по технологиям.

API и цветастость
Карта стандартно умеет Direct3D и OpenGL.

Чего?

...Сегодня, наверное, не все уже понимают, что такое графический API. Давайте так: все знают про DirectX. Он состоит из DirectInput (сегодня XInput), DirectDraw, Direct3D, DirectSound и сегодня чего-нибудь ещё. Так вот то - всё разнообразные api, какой для чего понятно из названия. Если брать Direct3D API - это что-то вроде программного инструмента для рисования 3D с использованием аппаратных возможностей самой рисующей карты. Вот это важный момент. Поддержка картой того или иного API говорит о том, можно ли с помощью этой карты рисовать использую конкретные фишки конкретного api. Производительность в каждом из api, конечно же, разная. Потому что реализация разная...

Также позвольте напомнить, что в то время в каждой второй игре потихоньку внедрялся и предлагался 32-битный цвет. Так что появлялся выбор между 16-быстро и 32-медленно. Если кто интересуется, в чём разница.

Значит, тут несколько моментов. Начнём с теории. Бывает картинка 16 бит на пиксель. Это значит, что на каждый из трёх цветов отдаётся по сколько бит? Да ни черта это не значит. Потому что типичная картинка для игры чаще всего может быть закодирована одним из следующих способов:



Кто не понел: 16-битную картинку можно закодировать как RGB565 (красный, зелёный, жёлтый), а можно как ARGB1555. A - это альфа-канал. Нужен он для обозначения прозрачности текстуры. На том оставлю вас размышлять над предназначением остальных вариантов.
По сути видно следующее: мало того, что цветовой спектр "тысячи цветов" (он же Хайколор, он же 16бит) явно не покрывает человеческий (2^5 x 2^6 x 2^5 = 65536 значений цвета), но ещё и приходилось выбирать, какому из каналов отдавать предпочтение по ситуации.

Обе проблемы решил Труколор (32бит). Там всё почти как у Маркса: всем по потребности, всем по возможности. Кстати вообще-то цвет 24битный, 8 бит под прозрачность ведь.

Оборотная сторона медали угадаете какая? Правильно, размер. Такие текстуры (если говорить об игре) будут весить больше до двух раз. Только не стоит думать, что в играх, где был выбор между 16- и 32-х битными текстурами, хранились оба вида. Конечно же, 32бита просто конвертировались.

Кстати о играх. Шоты сделаны непрофессионально, но смотреть на воду и небо.





А вот вам бонусом последствия неверного кодирования альфа-канала: нет многих прозрачных деталей, например, hud наверху, смягчение тени машины.



...Ладно, стадо разбежится...

Nvidia позиционировала карту как мощный 32-битный конвеер. К слову, у конкурента за именем 3dfx был только 16-ти битный цвет и он пал в этой битве. Ослеп?

Чтож, посмотрим на картинку в разных API, а заодно попробуем найти отличие между 16-битным и 32-битным цветом
Как обещал, дальше везде будут шоты с мониторингом и всеми делами, где это возможно; размеры оригинальные по клику (подписи слева внизу жёлтым - мои, признаюсь...)









Ну что тут скажешь...

• Во-первых, хочу заметить, что на самом деле в игре всё выглядит "несколько" ярче... Скриншоты эти честные и делаются средствами движка. Вот честно, это место было очень наглядным, правда, я старался
  Вообще с яркостью в игре большие проблемы. Вот то, что вы видите, это яркость выкручена на 100% По дефолту стоит 50% - понимаете? Я слышал про фикс, но вот ставить его как-то было уже поздно. Да и атмосферность хорошая... В конце концов, кому нахрен сдались эти скриншоты? И тааак сойдёт... Ладно, не расстраивайтесь, будут и ещё скриншоты.


• Во-вторых, можно заметить разницу между 16 и 32bpp в Direct3D: если вы вернётесь к шотам, увидите страшную рябь в центре у d3d_16bpp. Такое вот качество дизеринга у TNT2. У других карт такого обычно нет.
  В OGL разницы в цвете нет вообще. Это говорит о том, что игра жульничает и всегда работает в каком-то одном режиме битности. Т. е. здесь в OGL настройка битности цвета не играет роли.
  Вообще же, если скачаете на комп и выкрутите в фотожопе яркость, увидите разницу в api. Она есть и в цвете и в прорисовке, но довольно незначительная. Так что вряд ли 3dfx тогда ослеп... вот уж не думаю.


• В-третьих, мониторинг (справа сверху жёлтым) вы увидели только в OGL. Почему? Да потому что в те далёкие только неизвестные мне программы умели мониторить в D3Dx, который используется в Unreal Engine 1.
  Плюс к тому проц в WinME всегда загружен на 100%. Видимо, это - его кредо (проца). Достаточно войти в винду и нажать ПУСК!
  Памяти видно, что за глаза. В общем видно, что упираться нам только если в чип, так что дальнейший мониторинг бессмысленен, ну а кадры нам и сам Unreal Engine посчитать может (внизу под инвентарём белым по центру).

AGP
Как уже было сказано где-то там выше, карта умеет AGP4x. В то время это было новаторство. Даёт ли это что-нибудь? Мы это сейчас обязательно выясним, но для начала я "особо сведующим" приведу настройки Unreal engine-на для D3D (для OGL интересной нам опции вообще нет).



Почитать про эти опции можно тут. Как видно, я форсировал прокачку текстур в видеопамять. Зачем? А чтобы быть уверенным, потому как в криве тнт2 всё ещё не использовался agp-texturing (DiME). Если верить слухам, AGP-aperture использовалась только как промежуточное хранилище перед отправкой текстур в локальную память. Это известная недоработка чипа и её запросто можно нагуглить.

Ну вот, прекрасно, теперь можно начинать мерить потенцию:

AGP2X



Напомню: !!!FPS считается движком внизу шота!!!





Кстати вот тут видно разницу между api. Посмотрите на отражение шара.

AGP4X



Заметьте, ни на один параметр скорость AGP не повлияла!! На практике:





Ну ведь видно, что карта не выдаёт даже 35 кадров в agp2x и подъём до agp4x ничего вообще не меняет? Я очень не думаю, что не хватает серверного тулика 1.4Ghz, который, простите, вышел спустя три года. Памяти точно хватает. Соотношение FSB : DRAM - 1 : 1, и я уверен, жёсткий успевает.
Думаю, чип просто давится и ничего тут не поделаешь. Маркетинг такой маркетинг.

Трилинейка
Вот тут самое интересное. Можно процитировать себя:

Со, чудесный движок UE1 позволяет всё это проверить, не отходя от кассы. Но проверить можно только в D3Dx. В OGL мултитекстурирование через опции игры не настраивается.

Что проверить? Ну... В TNT2 впервые была введена трилинейка. Но использовать её одновременно с мультитекстурированием чип не справлялся. А надо, ибо конкуренты! Поэтому она как бы была, но работала в двух вариантах: настоящая трилинейная фильтрация без мультитекстурирования, либо менее затратный mip-map dithering («аппроксимация», как его тогда неверно называли) и мультитекстурирование.

Для начала попробую объяснить, что вообще такое трилинейка (может, не слишком удачно)...

Трилинейка это развитие билинейки. Применяется только к 2D-объектам, которые находятся на расстоянии от игрока и близко друг к другу. Хорошим примером может служить, например, пол или стена, состоящие из однотипных плиточек, которые вплотную прилегают друг к другу. При отдалении от игрока плиточки должны уменьшаться (это кстати зовётся "мипмапинг"), что и происходит, но в результате уменьшения между плиточками становится заметен резкий переход, теряется однородность общей картины. Ну вот трилинейка и призвана исправить это. В общем и целом она усредняет крайние пиксели до общего значения цвета...

Так. Это настоящая. А mip-map dithering что тогда делает?

Объяснение mip-map dithering на примере вуду5:

Ладно, давайте, я лучше шоты покажу... Значит, пойдём путём обзорщиков середины 90-х. Выставим 640x480. Теперь всем смотреть на сглаживание ламп на потолке в коридоре и сглаживание знака Radioactive слева от прохода!!!









Вы тоже не видите разницы? На самом деле, она есть, просто вам нужно сейчас натянуть эти 640x480 на свой 20+ дюймов монитор и тогда справедливость восторжествует (сегодня в каждом броузере есть каретка). Понятно же, что на большом разрешении маленькие картинки все одинаковые...

Если всё же кто натянул, тот заметил, что при включенном мультитекстурировании:

• Падает общий уровень яркости в игре. Это известный баг движка.
• Трилинейка с мультитекстурированием (mip-map dithering) на скринах выглядит немногим хуже билинейки. Но в игре разница будет тем заметнее, чем больше ваш монитор. Это факт.

Вернёмся к 1280x1024.





Ну вот тут лучше видно, как фонит mip-map dithering. Ужас, правда? Вот честно, если бы мне не сказали, я бы никогда не заметил. Моё мнение, прозвище "крива" чип получил незаслуженно. Он же не виноват, что вы играете в 640x480 в 1998 году, правда?

И хотя выискивать огрехи mip-map dithering с лупой в 640x480 среди квадратиков мне кажется идиотизмом, всё же для тех особых случаев, которым чертовски необходимы шашечки, чтобы ехать, наш соотечественник Unwinder предлагает такое же особое решение:



no more comments...

Ну так вот, знаете...

Очень достойно. 1280x1024x32bpp. 20-30fps в разогнанном состоянии. По мне, так если мышь начинает тупить в меню, а инвентарь в бою прорисовывается с задержкой в полсекунды, можно подождать. Нельзя было, например, на пентиуме 150 и 2D-видеокарте подождать своего хода в Героях3 по 5-7 минут, или, например, нельзя было подождать в Квейк 2 в коперативе, где ракеты появлялись уже потом, а задержка звука составляла около секунды. Так что 20-30 кадров - это уже вполне играбельно.

Не нравится, не хотите гнать? Ну и играйте в 1024x768 и ниже. Или в 16-битном цвете.

Но всё-таки, конечно, вуду3000 была быстрее, пусть и только с 22битами. Жаль 3dfx, но кое-что он всё-таки нам оставил...

З.Ы.
В процессе тестирования столкнулся с проблемой мониторинга. Недавно набросал кратко о том, как мониторить на Win9x/me. Всех понимающих и разделяющих (идею) приглашаю делиться опытом, ибо подобной инфы нигде вообще не нашёл (неудивительно).


Благодарности

• Открывателям горизонтов и срывателям покровов - комьюнити VOGONS. За кучу уникальных исследований и наработок!
• Christian Ghisler'у низкий поклон за TC. Пользуюсь с детства. Сколько раз воспользовался синхронизацией папок за время написания не представляется конечным числом... Купил.
• Администрации old-games.ru за возможность быстро и бесплатно скачать 20 игр скопом только ради того, чтобы заценить структуру файлов и однажды запустить. Простите за трафик

...TBC...


Сравнение графики в играх на разных видеочипах.

Использованная литература

• В таких делах начинается всё, как правило, всегда с вики.
• Затем всегда следует ixbt...
• И hwp.
• А на сладкое... на сладенькое - gamegpu и vogonswiki.



@Goblinit, а у Вас часом нет какой-нибудь нвидиевской карточки года 2004-го — скажем, GeForce шестой серии?
Очень хочется посмотреть, как из-под Win9x работает OpenGL 2.1 — в частности, текстурирование в вершинных (не в пиксельных, именно в вершинных) шейдерах.



Как я понимаю, мип-мап-дизеринг - это когда трилинейка по краям мипов аппроксимирует всегда только по одному mip-уровню вместо двух.
Т.е., поскольку с изменением расстояния меняется и уровень детализации мипов, то в честной трилинейке часто мы должны фильтровать переходы, аппроксимируя ("делая выборку", если хотите) всегда два уровня граничащих mip-ов (которые могут быть разными). В случае же mip-map dithering аппроксимация всегда идёт только по одному уровню, что визуально будет похоже на размытие. На русском можно почитать тут

Вообще-то видеоплата ничего не растягивает. Растягивает монитор и вот тут мы можем начать любимые дебаты CRT vs LCD. Притом, если в CRT пиксели можно "подкрутить", то в LCD два варианта: честное масштабирование или растягивание по матрице - как повезёт.

--- добавлено 31 авг 2015, предыдущее сообщение размещено: 31 авг 2015 ---

@hidefromkgb, вашу тему с вопросом я давно видел, молчал намеренно. Ответил.

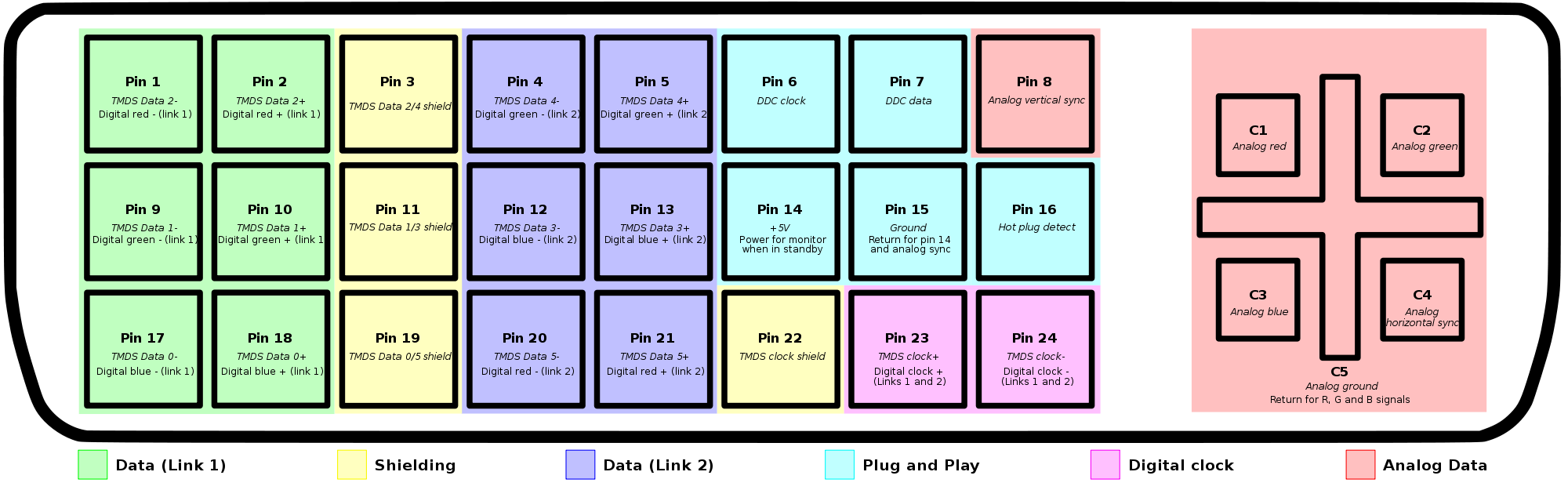

При цифровом подключении растягивает видеокарта, а не монитор.



@BrainRipper, вы знаете, я не владею вопросом, но всё же, мне кажется, что видеокарта никогда ничего не растягивает - это просто не её задачи. Логично, что видеокарта просто выводит столько пикселей, сколько её попросили и не важно по какому интерфейсу. А уж что дальше с ними будет - не её забота. Если у вас есть чего весомого почитать, мне интересно.

--- добавлено 31 авг 2015, предыдущее сообщение размещено: 31 авг 2015 ---

Да к тому же, откуда видеоплате знать, какая матрица у ЖК и как нужно изображение вытянуть?



Монитор сообщает о своём разрешении через кабель.



DDC есть не у всех мониторов. Стандартный драйвер виндовс в случае неполучения данных полагается на то что монитор сам знает что делает. Досовские программы, в большинстве, вообще не знают про DDC - разрешения опрашиваются поддерживаемые видеокартой или вообще "на свой страх и риск". Иногда монитор не знает. Инфа 100%. Вопрос закрыт.

Про "растягивание видеокартой при цифровом подключении"...



Про "разницу размеров у ЭЛТ и ЖК" - очень смешно. Вот стоят рядом 17" и 19" - оба 1280х1024... не ну вы прикиньте - целых 2" разницы !
На самом деле всё зависит от глюков производителя и, как результат, от геометрии самого монитора. Да-да-да - большая часть ЭЛТ традиционно сплющена по вертикали. Видеокарта тут ни разу не причём.


Ну и в завершение разделим понятия "масштабирование изображения" и "растягивание изображения на экран". До кучи. А то их тут зачем то смешивают и путают.



@BrainRipper, ну, вообще как и заметил @Bato-San, монитор может сообщать о своих разрешениях и по VGA (там DDC тоже поддерживается), но даже вся та инфа, которую передаёт монитор через DDC вряд ли будет содержать зерно матрицы в случае ЖК, а уж в случае ЭЛТ (а ЭЛТ с DDC были) тем более - каким образом он должен объяснить видеокарте, какой сейчас у него размер пикселя, я с трудом представляю... Более того ведь была просто тьма мониторов без DDC (и не только ЭЛТ, но и ЖК), так что действительно опираться на его наличие было бы очень сомнительно.
Мне кажется всё же, что даже, если и возможно как-то масштабировать выводимое разрешение ещё на видеокарте через драйвер, то уж игры-то точно в этом не участвовали ввиду отсутствия DDC как массового явления. Думаю, то, что вы представили на скринах - это результат работы самих мониторов и это, само собой, нормально.



Типичная информация, получаемая от монитора:

Причём для ЭЛТ сообщается видимая диагональ (например, для 17" — около 15,6").

ЭЛТ — древние VGA и SVGA. ЖК — не видел и сомневаюсь вообще, что такие были.



@MisterGrim, был у меня Philips 170C замечательный точно помню, что у него DDC не поддерживался по единственному его VGA, хотя в интернетах пишут, что DDC у него есть. Могло такое быть, что видеокарта просто не понимала DDC?



Несовместимость всегда может случиться.



они есть. У некоторых можно вкл/выкл в настройках. Я уже писал про это в теме по линуксам.

@Goblinit, А вообще, с мониторами ведь идёт ещё INF/ICM файл, а то и комплект утилит для особо навороченных моделей. Но их почему то не ставят, а потом жалуются, что всё как то не так.



Но изначально оно ВКЛ.



Полная чушь. Иначе ответить не могу.

А кто говорил, что игры якобы масштабируют изображение? Откуда такой странный вывод?



Если бы при цифровом подключении видеокарты всегда выдавали мониторам их родное разрешение, в котором уже «на тарелочке» растянуто нужное, то все разговоры вокруг того, как мылит тот или иной ЖК, не имели бы под собой реальной почвы. Масштабирует с сохранением пропорций или тупо растягивает, как правило, сам монитор. Иногда сохранение пропорций зависит от видеодрайвера, потому что некоторые мониторы/телевизоры понимают информацию о соотношении сторон, сообщаемую им видеокартами. Но в любом случае сама работа по масштабированию выполняется самим моником. Почти в 100% случаев.



ну, когда включите - тогда и "изначально".



Да, что-то я действительно запутался совсем с этими рассуждениями. Мы же говорили о разрешениях 1280х960 и 1280х1024. Ок, тут согласен с тем, что второе из них - изначально неквадрат и даже почти на любом монике растянется туда или сюда. Так вот, как бы там ни было, во-первых, я на скринах-то разницу с трудом вижу. Во-вторых, меня на моём мониторе это точно не побеспокоило.

Дык, в процессе диалога завязалось, забудьте)



Что??? При цифровом подключении масштабированием занимается видеокарта, а не монитор.

--- добавлено 31 авг 2015, предыдущее сообщение размещено: 31 авг 2015 ---

Максимка в росте прибавил, но не в талии.
Если бы на скриншотах были бы представлены окружности, их превращение в овалы сразу бросилось бы в глаза.

Краткий вывод таков: на ЖК 1280x1024 при аналоговом подключении следует через меню монитора отключать масштабирование (если в нём есть такая функция); при цифровом подключении (к сожалению вход DVI был лишь у незначительного процента таких мониторов) настроить масштабирование с сохранением пропорций панели управления драйвером видеокарты. Ну а в самой игре выбирать режимы с соотношением 4:3, например, 1280x960.

Также glide-враппер nGlide позволяет сохранять пропорции 4:3, даже если выбрано разрешение 1280x1024: картинка выводится с небольшими полосами сверху и снизу экрана.



А, тут обратная ситуация? То есть игра думает, что это 4:3, а драйвер честно делит и считает, что это 5:4?



@tarasb, да, так.



То!!! Опять двадцать пять? Само по себе бестактно обзывать чужие высказывания чушью, предварительно не проверив непогрешимость собственных суждений.
Ещё раз: если видеокарта сама выполняет скейлинг (к примеру, 800х600 внутри 1280х1024) и посылает на монитор сигнал в его родном разрешении, то на всех мониторах мы бы видели одинаковое качество скейлинга. И, кроме того, мониторы не выдавали бы сообщения типа "the current resolution is not optimal, it is recommended to use 1280x1024 for the best perfomance". Кроме того, при добавлении пользовательских разрешений не каждое из них в состоянии отобразить тот или иной моник, а если бы масштабированием занималась карта, отдавая монитору готовый масштаб (опять же к примеру 1400х1050 внутри 1920х1080), монитор бы и "ухом не повёл", считая разрешение максимальным "родным". Вот и судим теперь, где чушь.

Так это и будет сигнал всегда 1280х1024, если в драйвере настроить масштабирование внутри постоянного заданного максимального разрешения. По умолчанию такого нет! Если это специально не настроить, то этим занимается монитор, хоть по VGA, хоть по DVI.

Как правило, нет, конечно. Но вывод не странный, единицы таких игр есть! В них есть отдельная настройка меню, в которой выбираешь режимы 4:3, 5:4, 16:9, 16:10. В таких играх можно вообще не париться, растягиваешь на весь экран любое разрешение и выбираешь в самой игре способ просчёта соответственно соотношению сторон своего монитора. В соответствии с этим игра сжимает/растягивает изображение внутри анаморфа с таким расчётом, чтобы с прямоугольными пикселями стала правильная геометрия (типа как в DVD-video). Но таких игр очень мало.
