Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Tigoro, фокус в том, что надо перебросить SB, midi, adlib - на реальный ковокс, используя то что было доступно до 2000 года. Притом из досовской же версии Дум 2 желательно.



Ну, если брать "мутанта" Sound Master II (внутренний ковокс с аппаратным opl2 на борту), то проблем не будет
Remus 1997 года был, естественно без поддержки миди.



@Tigoro, если бы так всё просто... ковокс должен быть "спаян на коленке"...



Это понятно. Вообще (по той истории) тут два варианта, либо над парнем пошутили каким-то образом (если считать что в doom была музыка, какая? может трекерный модуль фоном с мелодией из дума, максимально упрощенное), либо внешний модуль какой-то использовался еще, а не только ковокс (опять же, какой, на коленках их все паяли, образно говоря). Например что-то вроде того о чем здесь говорят - http://vb4.zx-pk.ru/showthread.php?t=22935



@Tigoro remus, увы, так же не поддерживает менеджеры памяти. Да ещё и опробованные игрушки (Wolf3D например) не видели в результате звуковуху, в отличии от Virtual Sound Blaster.



1. Накойхрен ты вообще грузишь всякие емм? хаймем и все. все работает. дос 6.22, хотя думаю любой другой сойдет.
2. дум ниразу не пробовал, а вот вольф3д работал через vsb отлично.
в общем, ковоксер и всб давали мне звук на 90% игр на обычный резисторный ковокс в начале 90-ых.



1) Оперативки для всяких Commander Keen 4 или Hocus Pocus не хватало :-( Но дело как всегда оказалось в том, что я посмотрел не туда и тупанул с настройками в config.sys/autoexec.bat (кто-бы сомневался), и не смотря на использование команд DEVICEHIGH и LH, мои SMARTDRV, MSCDEX, CTMOUSE и прочее оказывались в основной памяти, а mem рапортует о 63 мегабайтах XMS и 0 байт Upper Memory. В общем, ориентируясь на вот эту тему сделал адекватней, теперь памяти хватает.

2) Wolf3D действительно через vsb работает почти отлично (почему то звук открываемых дверей обрывается раньше, чем нужно). Так же как и Prince of Persia, Hocus Pocus... А вот в Dune 2 и Commander Keen 4 почему то тишина, хотя у того же Антиквара встречал упоминание, что мол, в Dune 2 работало. Причем игрушки звуковушку то находят, но вот звука - нет.

Ну и QEMM хотя бы гипотетически позволил бы запустить Doom/Duke Nukem 3D и прочее, что работает в защищенном режиме



Таким старым играм нужна исключительно convertional память. Отключай все, кроме хаймема и будет отлично работать.
Точнее сделай конфиг с менюшкой, когда надо много базовой памяти - один пункт, когда не надо - все остальные смартдрайвы, драйвера мышек, русификаторы и прочее барахло.

Да, есть такое.

В этих я не пробовал. Возможно что и никак.



Во, нашел упоминание про Dune 2) Надо будет у автора спросить, вдруг годы спустя он таки помнит какие-то нюансы.

А идея с менюшкой правильная, пожалуй так и сделаю.



Эта идея не просто правильная, она азбучная! Если хочется, чтобы всё работало без головной боли.



Автор пишет современные мемуары про то, что было в 1992 году, а память она такая штука, не совсеем надежная, больше ассоциативная.
Впрочем, надо будет попробовать самому, может и заработает.



Так то оно так, но некоторые азбучные истины из головы вылетают, когда ими не пользуешься :-(



Ну не всё так сурово, нужно грузить драйвер верхней памяти и грузить всё туда. Правда на относительно современной системе(аля P4) её поменьше ~63Kb, на машине P1-P2 чуть более 100Kb. Стандартные драйвера можно поменять на более компактные аналоги(у меня например драйвер CD-ROM весит всего 2кб, против стандартных 25-30Kb). Итого на P4 в чистом DOS свободно 567Кб, при том, что у меня загружено всё мне необходимое: драйвер CD-ROM, мышь, драйвер SBLive!, русификатор с дискеты Win98(который тоже можно заменить на нечто более компактное и выиграть еще 5-6 Кб) и даже драйвер на сетевую 3Com весом в 30Кб(меньше не нашел) + запущен Norton Commander кушающий ~5Кб.



Я помню некоторые игры, типа первой Kyrandia, которым надо 590-600 свободной convertional.
Так что у меня все равно есть пункт меню без всех драйверов, раз в несколько месяцев да и пригождается.
Ну а для комфортной работы - да, можно или тюнить все под loadhigh, или какой-нить qemm натравить.



Первую не пробовал, вторая грузится нормально на 567Кб, а если из моей конфигурации убрать сеть, которая в DOS далеко не всем нужна, то как раз 600Кб и выйдет.



@TechnoWizard, если не сложно, был бы рад увидеть содержимое autoexec/config и версии резидентов, позволяющих освободить 600k conventional memory. Спасибо!



Без проблем.
За основу взята обычная дискета от Win98SE. Системные файлы перенесены на отдельный первичный раздел через format c: /s. Дальше всё добавлял ручками.

autoexec.bat

@echo off

PATH=C:\DOS;C:\NC

REM Rus
mode con codepage prepare=((866) C:\DOS\ega3.cpi)
mode con codepage select=866
LH keyb ru,,C:\DOS\keybrd3.sys

REM Mouse
ctmouse.exe

REM Sound Blaster
SET BLASTER=A220 I5 D1 H5 P330 T6
SET CTSYN=C:\SBLIVE
LH C:\SBLIVE\sbeinit.com

REM CD-ROM
LH shsucdx /D:SHSU001

REM LAN
SET MTCPCFG=C:\DOS\MTCP.CFG
LH 3c90xpd.com /I=0x60
dhcp

C:\NC\nc

config.sys

DEVICE=C:\DOS\HIMEM.SYS /testmemff
DEVICE=C:\DOS\EMM386.EXE ram noems novcpi

DOS=HIGH,UMB
FILES=40
BUFFERS=40
STACKS=9,256

DEVICE=C:\DOS\display.sys con=(ega,,1)
Country=007,866,C:\DOS\COUNTRY.sys

DEVICEHIGH=C:\DOS\ptsatapi.sys /D:SHSU001

ptsatapi.sys - CD-ROM драйвер весом 2кб, отлично работает. Недостаток один - не понимает мультисессию.
mscdex.exe - заменен на SHSUCD v3.3
ctmouse.exe - маленький драйвер мышки из FreeDOS (2.1 Beta 4)
3c90xpd.com -пакетный драйвер 3Com сетевой, v5.2.6. Весит 30Кб, меньшего по размеру найти не удалось, с ним выходит 567Кб, без него 597Кб, если и этого мало, можно просто выйти из Norton Commander перед запуском игры или заменить чем-нибудь полегче вроде волкова.
Всё остальное стандартное, с дискеты Win98SE. Разве что EMM386.EXE лучше заменить на UMBPCI.SYS, всё от того-же FreeDOS, если не нужно заводить драйвер на SBLive!, который требует именно EMM386 и ничего больше.

Так-же прилагаю скрины работы mem /c/p (сразу извиняюсь за качество, снимал на телефон)

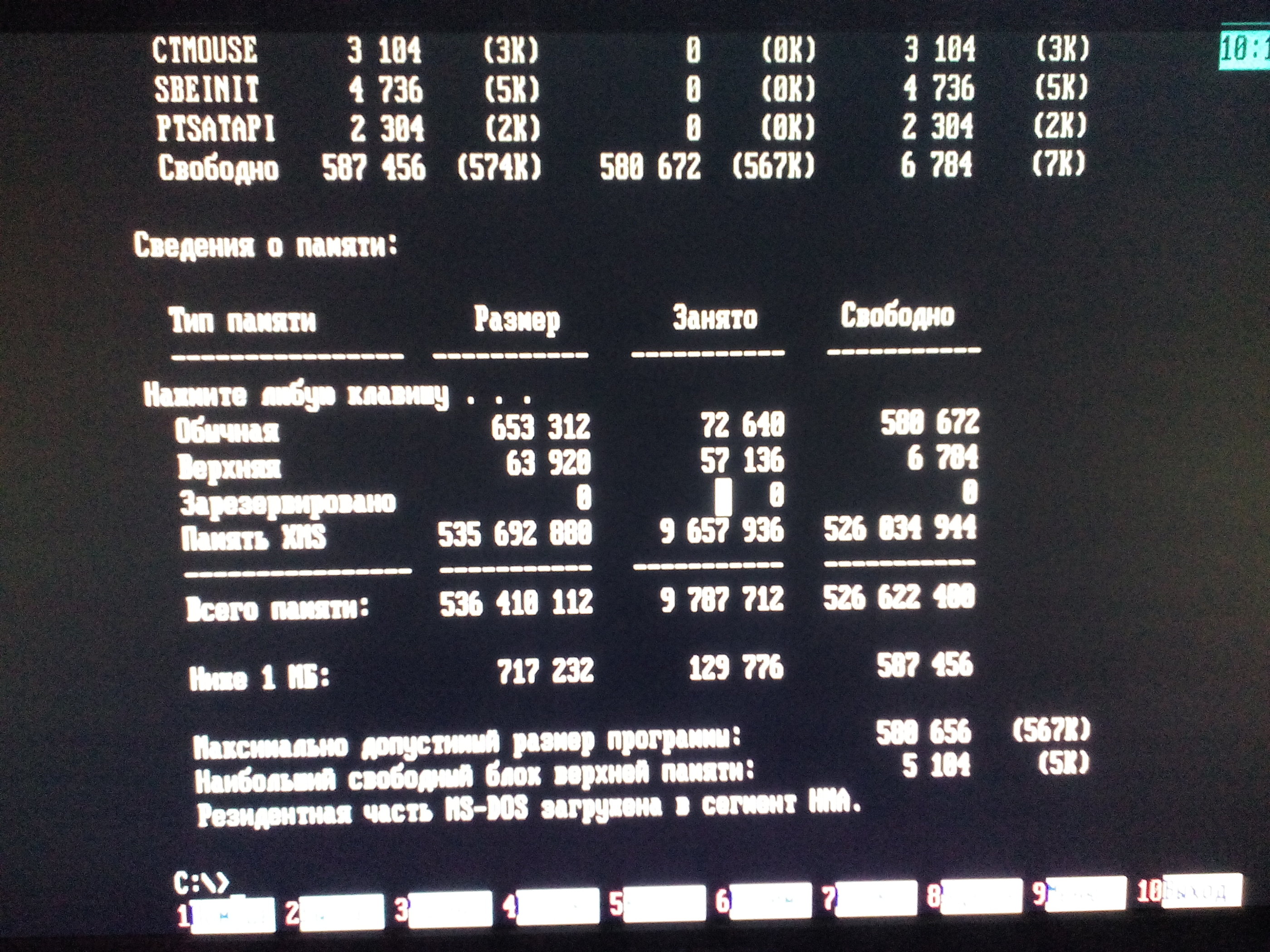

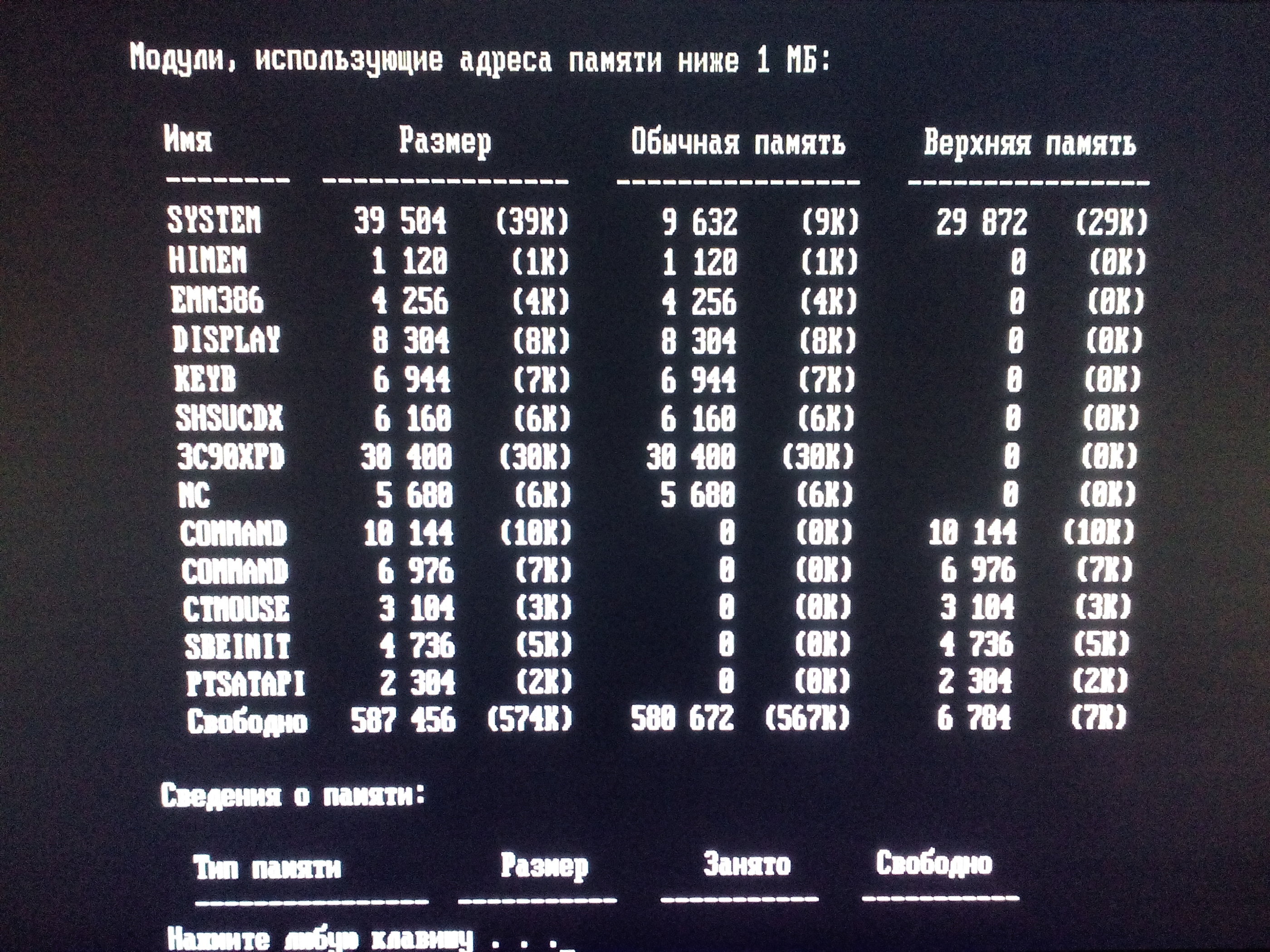

С драйвером 3Com

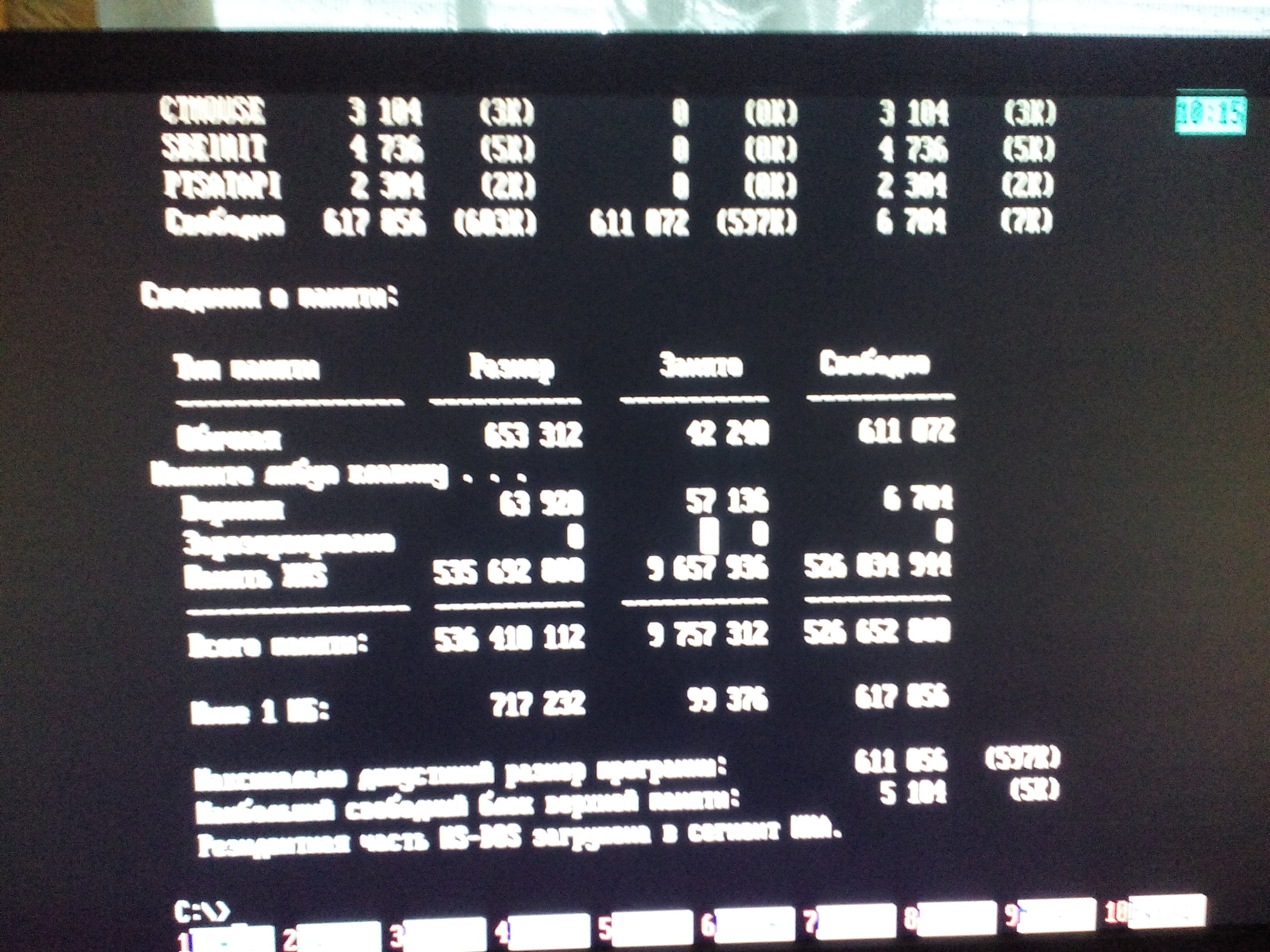

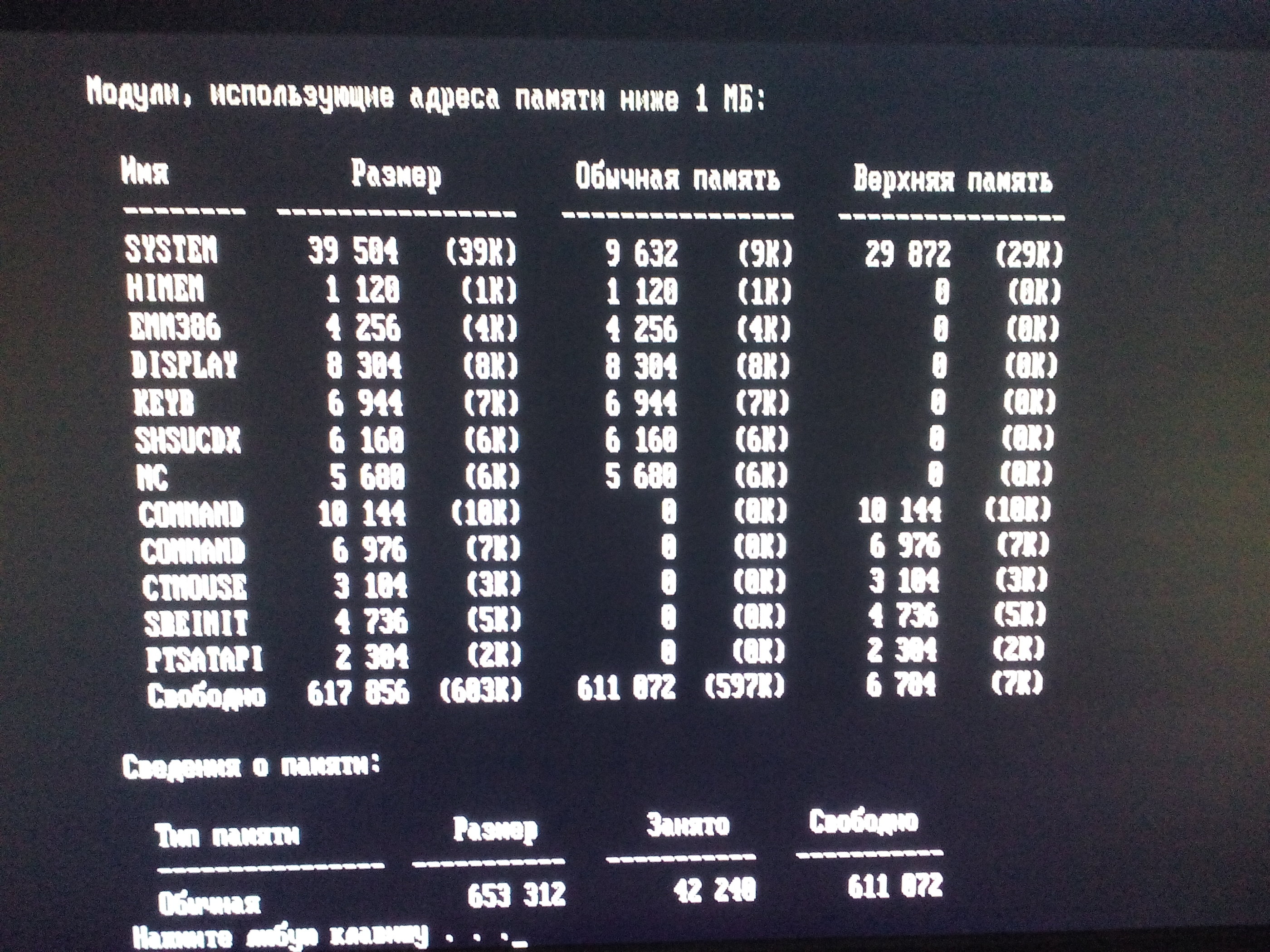

Без оного



А чего UMB не используются?



@MisterGrim, отчего-же не используется ? Всё что можно в верхней памяти и расположено.



Я бы смотрел в сторону qemm.
