Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Я вижу только 64кб. Это ж HMA, но не UMB.



--- добавлено 11 янв 2016, предыдущее сообщение размещено: 11 янв 2016 ---

Рассматривал такой вариант, но пишут, что sbeinit с ним не совсем дружит.

Увы, это всё что есть свободного на данной материнке( Я то-же думал по началу, что маловато и я сделал что-то не так, но после запуска теста(umbchk.exe) идущего в комплекте с UMBPCI.SYS, понял, что там просто всё забито толи кусками BIOS самой материнки, толи BIOS'ами встроенных в материнку устройств...



Однако…



Надо разные версии пробовать,но в цедлм все работает и работает он намного лучше чем emm386, который MS в итоге забросил.
qemm работает вплоть до win me.



@tuliss, попробую, хотя на этой материнке больше памяти не получить. Это в принципе самый худший случай, когда UMB забит полностью. Ради интереса попробую освободить память по максимуму, благо там еще есть где развернуться без потери функционала.



В qemm была утилита, типа memmaker - но которая работала более одекватна. LOADHI.SYS мог загружать в пслд версиях до 32 устройств за раз.
Память не ограничивалась 64 метрами итд в общем много чего интересного, при этом неплохая совместимость относителньо emm386.
Есть да же сжатия памяти MagnaRAM - сейчас в linux переодически используется в виде zram. Был приятно удивлен, что технология не забыта



Увы S_Font, русификатор который не имеет резидентной части вообще у мена не пошел, зато после установки keyrus с ключами /INTEFACE=OFF /8x8=OFF /8x14=OFF /8x16=ON /128 и загрузки Norton Commander в верхнюю память у меня получилось следующее:

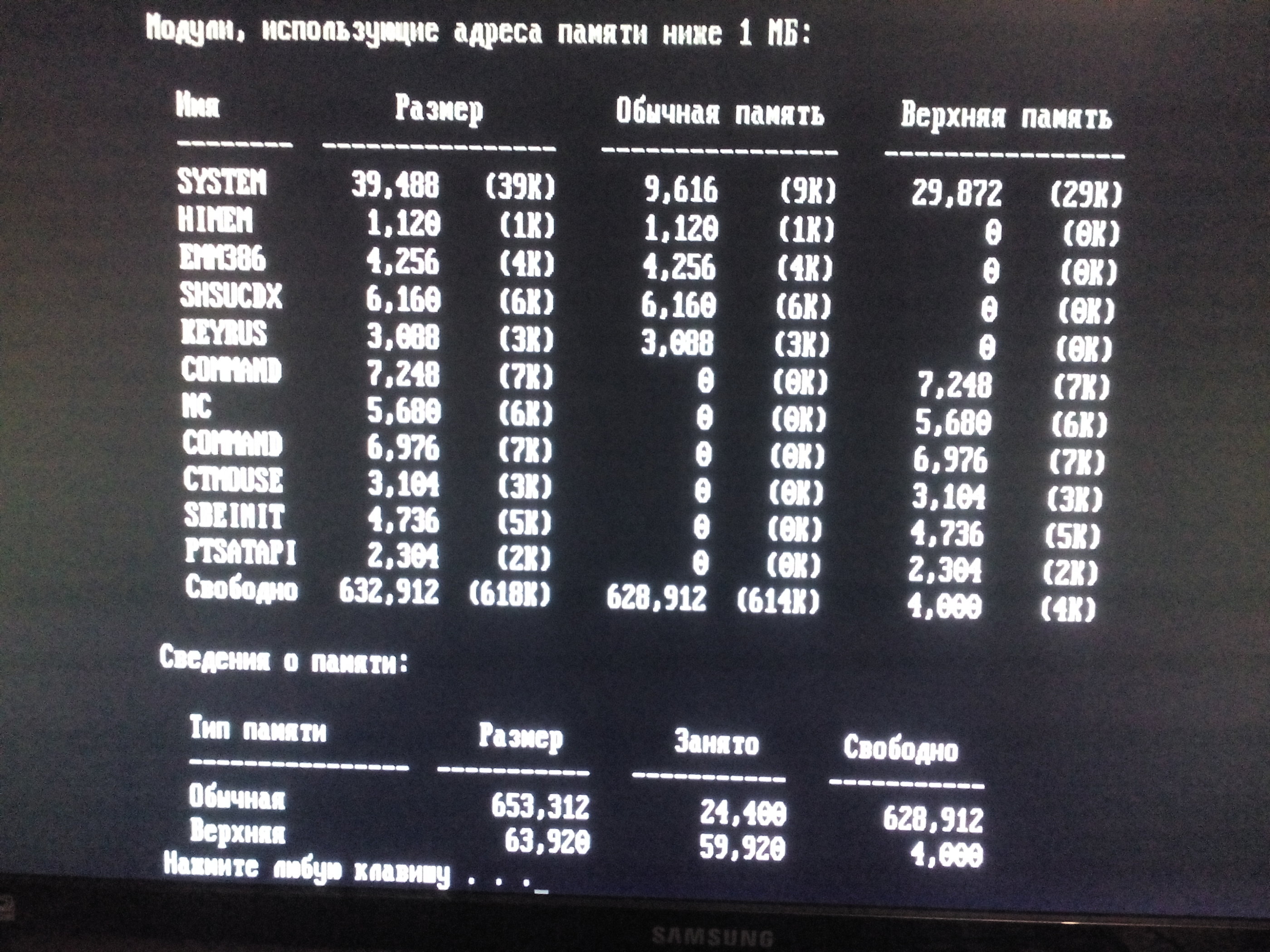

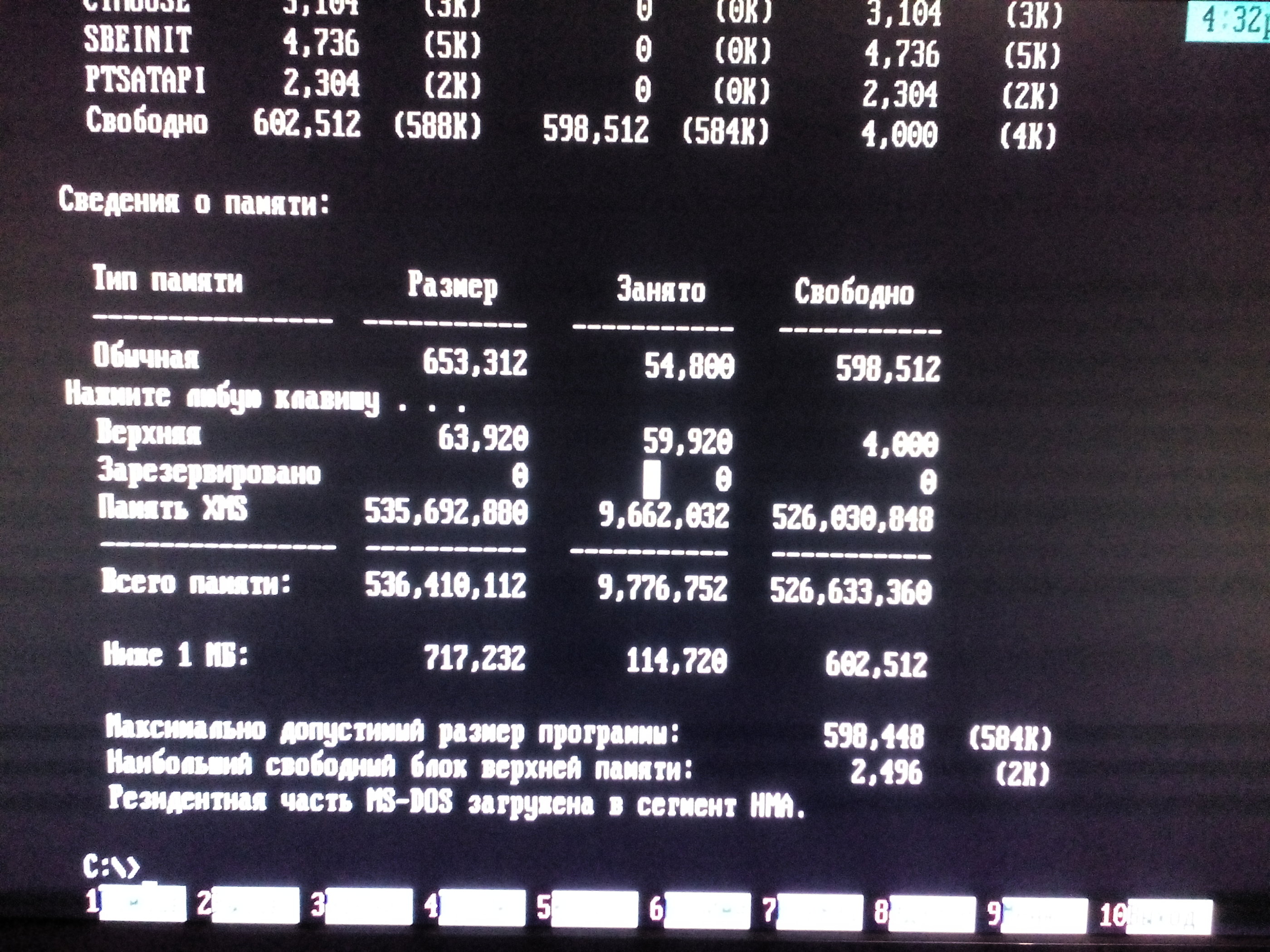

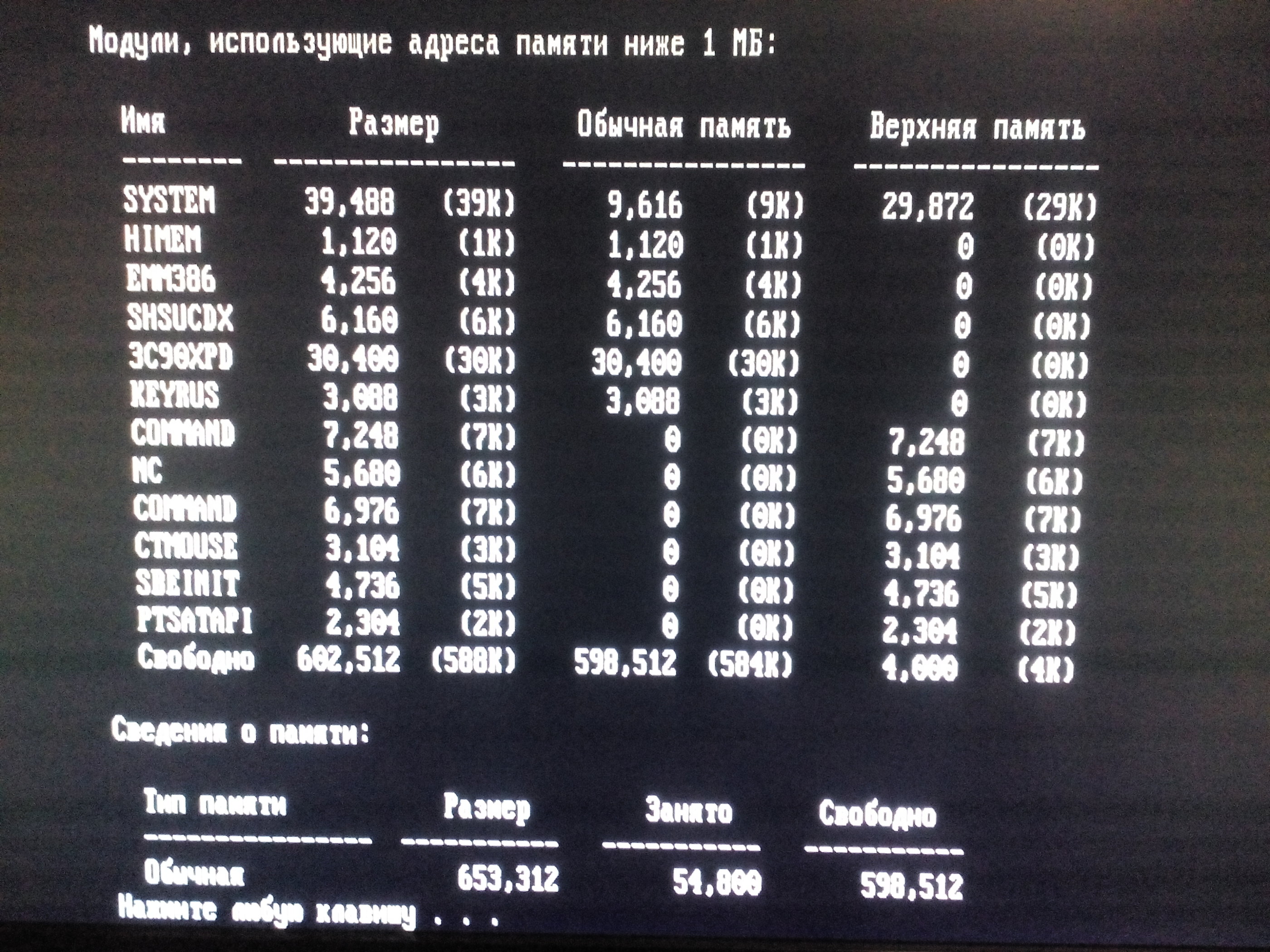

584Кб с драйвером на LAN

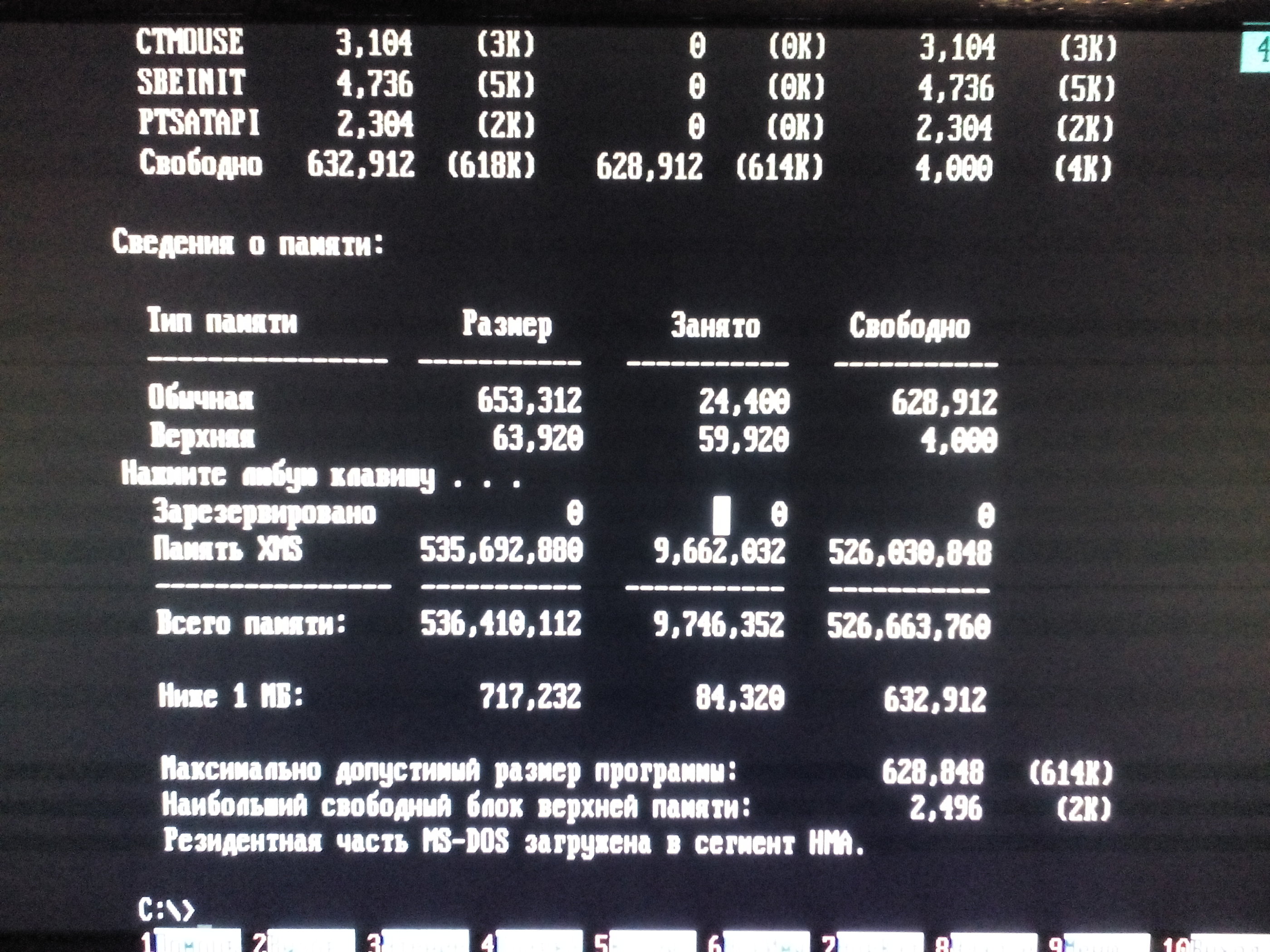

614Кб без драйвера на LAN



Нету smartdrv.

ЗЫ зачем нужен резидентный sbinit? Креативовые карты родными утилитами инитятся без резидентов.

Мои стартап конфиги с менюшкой и кучей звуковых (заремленные) тут:
ftp://ftp.amiwiki.spb.ru/Dos/soft/_ONFIG.SYS
ftp://ftp.amiwiki.spb.ru/Dos/soft/_UTOEXEC.BAT
(размер свободной памяти в config.sys у вас будет другой, это я по своей машине пробивал).



@easy_john, спасибо, поковыряюсь.



@TechnoWizard, ну супер. Буду ковырять у себя, а то мне что-то больше, чем 557кб, не удавалось выдавить на моём i865. Хотя я и не занимался пока вплотную. В идеале хочу сделать три варианта загрузки, HIMEMonly, EMM, QEMM.

У меня, если память не изменяет, тоже. А материнка какая?



@LANRUS, Gigabyte 8IPE1000-G/L



О, это прекрасная серия! Сам долго на такой сидел, звук в DOS извлекал из Audigy2. На мой взгляд, эта плата от Гигабайт в нескольких незатейливых ревизиях намного качественней пафосных Асусов P4x800 в богатой комплектации. А какие операционки на ней стоят сейчас, помимо 98/DOS? Какой проц установлен? Почему нет желания параллельно с Лайвом использовать Вортекс2? Тут тебе и A3D, и разъём для миди-дочки!



@LANRUS, процессор Pentium 4 на 3ГГц. Кроме ДОС/WIN98SE пока ничего больше ничего не стоит. Насчет вортекса была мысль, но тут нелегкий выбор: или поставить еще одну Voodoo 2 и включить SLI или Vortex2. Хоть GeForce 7600GT и довольно тонкая, но всё равно не дает использовать первый PCI слот, еще три заняты Voodoo 2, SBLive! и 3Com'овской сетевой. Остался последний слот... Сейчас тестирую систему в плане совместимости, с win98 и dos играми и у меня в BIOS отключено фактически всё лишнее вплоть до USB2.0 портов. Дальше попробую использовать вместо 3Com встроенную сетевую и если система не потеряет в стабильности, то тогда однозначно Vortex2 буду ставить.



Помучил Sb Live! на новых м\б платах, под дос, услышал только миди. Пишут что в ряде случаев при проблемах с nmi еще адлиб работать может, либо только чисто аудиотракт. Если работу midi еще можно понять, то остальное, при условии что не совместимо юелеза, а намтройки прааильгые, а не наоборот, звучит оригтнально.



На сколько новые матери? Больше, чем P4?
PS что-то с написанием слов. тяжело читать.



С телефона пишу :-[ конечно больше, последние новинки наверное для 775 сокета и amd3+, те 2009-2013г выпуска. Nmi естественно в нормальном виде нет. Удивило что миди хоть было.



Всё верно, так и должно быть. DDMA не поддерживается. Читаем внимательно первый пост темы, там всё сказано. Ошибка лишь в том, что топовая карта Audigy2, а не Live.

--- добавлено 15 янв 2016, предыдущее сообщение размещено: 15 янв 2016 ---

Я так понимаю, что "миди" - это GM? Ну так открою страшную тайну: "адлиб" - это тоже миди. И в случае с Live успешное проигрывание GM и FM - это масло масленое, потому что то и другое выполняется на эмуляторе ADLib.



@LANRUS, страшной тайны в этом нет. Особенно интересно это выглядело в некоторых дос играх по WinMe, принудительный вывод OPLx музыки через GM банк (на слух это было вроде бы так, под системным эмулятором SB Pro). Интересно что у меня при работающей поддержке GM - fm не захотело работать, точнее якобы играло, но звука нет (трекеры), громкость якобы была. Аналогично успешно определялся sb 16 программами, но либо звука не было, либо все останавливалось при попытке озвучки. Отсюда не совсем понятно за счет чего у некоторых все же был звук, при этом Adlib и GM не работало (на каком то форуме попалось). Да, активатор sterr ничего не дал, разумеется, хотя сообщал что nmi поддержка полностью перенаправляется :-)



Теперь путаница. Так мы толкуем о сеансе DOS из-под Линолеума, или мы толкуем о "чистом-конкретном" DOS? Под виндами поведение может меняться, в т.ч. программная эмуляция SB16 с двумя каналами DMA будет всегда, на любом чипсете, на котором удалось поднять Win9X! А в чистом конкретном досе нет, требуется аппаратная поддержка DMA со стороны южного моста и реализация этой возможности в биосе конкретной материнки.



А у каких конкретно, интересно.
