Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Окей, хочу найти игры, подпадающие под второй вариант, т.к. на руках есть клон SB и ESS1868F. Я так понял, что мне для миди на моби-геймсе надо выбирать из двух вариантов: Generic MPU-401 MIDI devices и General MIDI. Или я что-то ещё упустил?



Хоть у одной из твоих карт есть wavetable?
Иначе все это бессмысленно.



Есть у ESS же. А так FM-то ведь есть, играть же будет?



Ну так расскажи подробнее, что есть, какого типа, какие настройки умеет. Может там mpu401 и не пахнет?

Нет, естественно. Для FM нужна поддержка FM в игре. С поддержкой mpu401 связи никакой.



Карта на ESS1868F, насколько я знаю, поддерживает WT. Ранее в теме уже писал и фото было. Ещё есть клон ацтека с ямахой опл3, но без WT.

Я вообще думал, что в дос-играх выбираешь звук и миди. Звук - наиболее близкую по совместимости карту. Миди - FM или WT. Я ошибаюсь?



Тут? http://www.old-games.ru/forum/showthread.php?p=998765#post998765
Ни на одной из двух wt нет.

Грубо - да.
Но если мы говорим о каких-либо звуковых банках и разницах в звучании - все это будет только в вариантах WT, т.е. родные звучания (awe/gus/...) и более общий GM (mpu401). В варианте FM - все будет звучать 99% одинаково (плохо).



easy_john, тык всё-таки... Есть два варианта: Generic MPU-401 MIDI devices и General MIDI. Какой для WT?



Это одно и то же.



Забавно, моби-геймс считает иначе.



Ничего он не считает. Там просто список звуковух, указанных в конфиге. Если этого не знать можно подумать, что DSS, Covox и LPT dac это разные вещи.



Спасибо, но ведь именно так я и подумал



Ты не мог бы уточнить "много цифр", пожалуйста? А то фотографий что-то нигде нормальных нет.



Полагаю, что дело не только в "списке звуковух, указанных в конфиге", поскольку среди игр, по мнению MobyGames поддерживающих Generic MPU-401 devices, присутствуют работающие с библиотекой MSS 3.0+, а в сетапе этой библиотеки никаких Generic MPU-401 devices нет и, понятное дело, набор поддерживаемых карт/стандартов от игры к игре в MSS почти ничем не отличается.

Подробный анализ

Возьмем, к примеру, Time Commando. В заявленном на Mobygames списке устройств есть оба пункта:

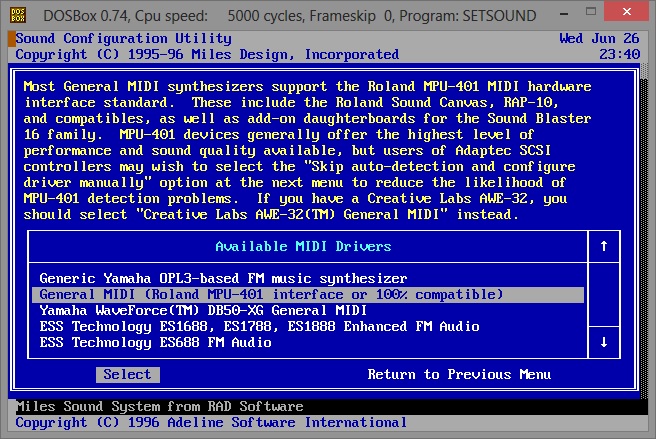

Заходим в setsound.exe:

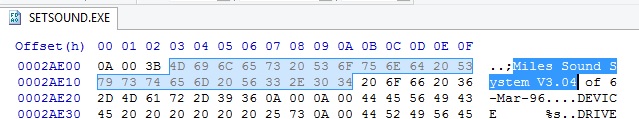

Версия библиотеки здесь почему-то не показывается - ну что же, воспользуемся HxD:



Итак, видим всего один пункт, затрагивающий MPU-401 - это непосредственно General MIDI. Time Commando не поддерживает MT-32, поэтому соответствующий пункт меню отсутствует - это уменьшает путаницу. Дело в том, что MT-32 и GM в сетапах MSS называются одинаково! Приходится заглядывать в подробное описание девайса:

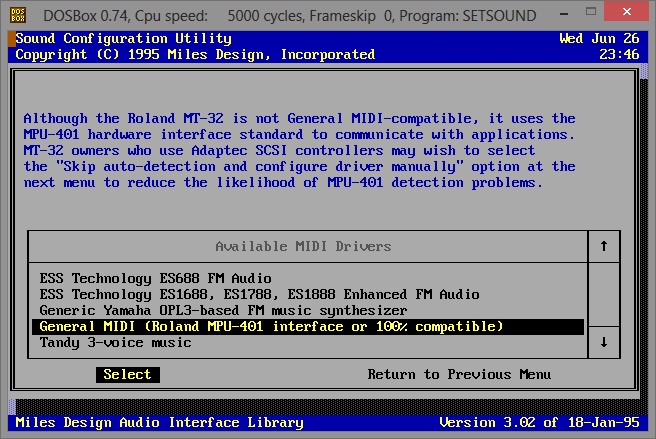

(пример из Magic Carpet 2)



Ну или запомнить, что GM находится всегда в начале списка драйверов, а MT-32 - в конце.

Ок, в Time Commando MT-32 нет. Поэтому что имеют в виду Mobygames в данном случае? Может, Yamaha DB50XG, поддержка которой, как я писал ранее, в MSS отдельно не реализовывалась и осуществляется тем же драйвером mpu401.mdi? Сложно сказать.

Перейдем к Warlords II Deluxe:

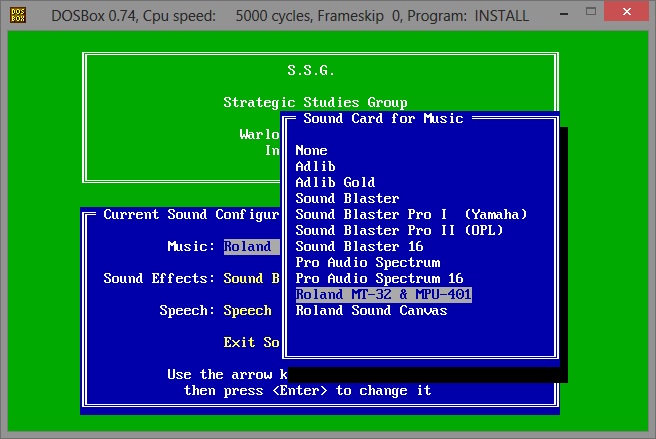

В сетапе видим два пункта, MT-32 и Sound Canvas:

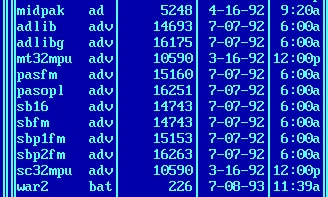

Это подтверждается и набором драйверов (Miles AIL версии 2):



Насчет MT-32 понятно, но почему в списках GM и Generic MPU игра присутствует, а в списке Sound Canvas отсутствует - загадка.

Далее - Tyrian.

Всего один вариант на Mobygames:

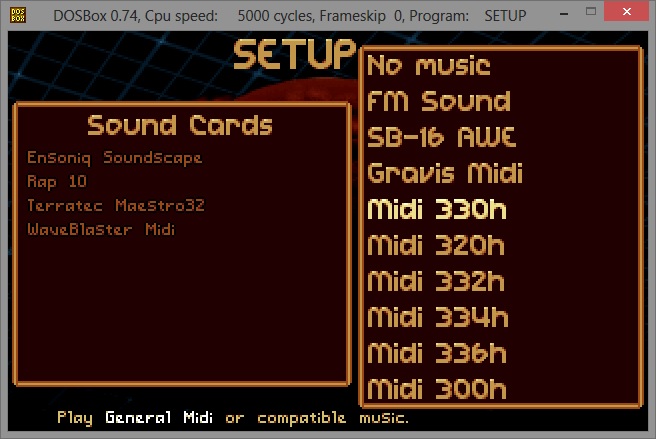

В сетапе - тоже один вариант General MIDI, с перечислением нескольких карт/дочек, поддерживающих стандарт:

Вероятно, исторически откуда-то появились эти два варианта на Mobygames, а дальше контрибьюторы указывали один из двух или оба по своему разумению.



Да нет, дочки тут то же не причем.
Скорее ориентируются на некие данных с коробочных изданий и описаний производителя. Ну и неточностей там наверняка вагон, кто-то же добавлял все эти десятки тысяч игр, не факт, что он хорошо знал матчасть и имел время сверить все настройки.



Goblinit, да не вопрос -
1) верхний чип - azt-nxpmix0592
2) нижний - по строкам:
aztsspt0592-u01
japan
9304ek201
3) средний -
Analog Devices
AD1848JP
9240
A28118.1
"буква дельта" или просто треугольник
Еще есть:
Yamaha YMF262-M,
N80C51BHP/2150 9252D/AZTDSP31,
GS L41 - две штуки
Ну и куча других чипов.



Определили же ее, AZtech SG nxpro16
http://www.old-games.ru/forum/showthread.php?p=998784#post998784



easy_john, ну может человек для себя спрашивал))



Это можно.



Судя по всему интересная карта:

Осталось только выяснить - рабочая ли)



Странно, а я когда выбирал SG NX Pro в сетапах, получал моно-звук. Конечно, это под dosbox было, настоящей карты у меня нет.
