Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Чего то тут фетишизм и преобразования "тёплого в мягкое" процветают уже. Этак свинец в золото превращать научитесь.



Просто у меня коллекция трекерной музыки (хорошей, качественной), которую я слушал на PC эдак с 95 до 2000 года. Да, не mod, в основном.



@easy_john, беда каждого из спорящих, что они полагают себя большими знатоками и гуру и отказывают в этом другим.



Не, тут явно взаимонепонимание.
Трекер легче, удобнее в управлении из игры, но сложнее в создании.
Вав/мп3 - проще в создании, но больше ресурсов и чуть меньшая гибкость.
Плюс разница в годах игнорируется, качественные трекерные мелодии пошли года с 93, качественные mp3 в играх года с 98 минимум.
Пять лет - это как сейчас сказать, что "в 2021 появится новый формат аудио, давайте не будем сейчас делать музыку в играх и подождем его."



Тут много чего игнорируют, включая то, что им говорят другие.
Как я уже говорил, патентное право на mp3 играла свою роль в использовании в играх.
Формат типа трекерного но с mp3 - MO3 , мы увидили вообще очень поздно. Когда он уже ка кджо, нафиг не нужен.

Да и @Bato-San прав, что люди не удосужились вообще осилить википедию, хотя там свой треш и угар.



@easy_john, я еще до сих пор продолжаю вспоминать игры, притом реально игранные.

Что касается mp3 в 98.. Как я уже писал, для игр на CD mp3/ogg обычно не использовался все равно. Места на CD(а потом на DVD) не так уж жалко. ADPCM воспроизводить проще и пользовались обычно ими, процессорного времени на MP3 все еще не хватало. Например, все те же игры от Westwood и Blizzard. Или XA-аудиотреки в множестве игр на Playstation (Symphony of the Night).

Вот кстати, можно вспомнить, что приставочные аудиочипы (SNES, PS1, PS2, Saturn, Jaguar..) итд - это по сути аппаратные модплееры, воспроизводящие упакованные в ADPCM сэмплы. Хотя, конечно, разница между MIDI с загружаемыми сэмплами и трекерной музыкой - лишь в том, каким софтом/форматами пользуются для создания/воспроизведения этой музыки. Лучшая по качеству музыка на SNES, в игре Waterworld, была сделана известным амижным композитором. Tempest 2000 на Atari Jaguar воспроизводит именно трекерную музыку. Если покопать глубже, можно, наверное, накопать намного больше, но такие детали, как правило, не публикуют.

Думаю не ошибусь, если скажу, что много трекерной музыки на GBA/DS. Там как раз то железо, на котором она уместна.

MO3 - малополезный формат. Сжатие инструментов в MP3. Имеет смысл только если они действительно большие, а места почему-то не хватает. При загрузке в память они все равно разворачиваются, экономится лишь место на диске, ценой снижения качества инструментов. Скорее всего сжимаются даже не все, а лишь достаточно длинные сэмплы.

--- добавлено 8 дек 2016, предыдущее сообщение размещено: 8 дек 2016 ---

Вполне могли бы быть таковыми при рождении. Как правило тогда сначала делали mod-ы, пользуясь ограниченным подмножеством эффектов, а потом конвертировали в какой-нибудь свой мегаоптимизированный формат. Даже на амиге трекерных форматов было множество, MOD просто оказался наиболее популярным и поддерживаемым на нескольких платформах. Были конверторы между форматами, но они, конечно, приводили музыку "к общему знаменателю", выкидывая отдельные эффекты. Был известный аудиоредактор на PC, Sound Club, который практически стирал разницу между MIDI и MOD, позволяя грузить и редактировать и то, и другое, но опять же, не пользуясь продвинутыми возможностями обоих форматов.
Изобретать свой трекерный формат, который положит конец остальным стандартам, было тогда популярным занятием. Например, в Aladdin - AMF
ftp://ftp.modland.com/pub/documents/format_documentation/Advanced%20Module%20Format%20(.amf).txt


P.S. Ну и глючный таки этот редактор постов.

--- добавлено 8 дек 2016 ---

И вот еще.

• Изменилось бы то, что на компах без звуковых карт или с Covox/DSS музыки в Prehistorik бы не было, А на Gravis Ultrasound она звучала бы еще поганее, чем обычно звучит OPL2
• Изменилось бы то, что игра не могла бы играть музыку во время подгрузок без полной инсталляции на жесткий диск, не смогла бы подгружаться в процессе игры не вызывая сбоев при воспроизведении музыки. На диске осталось бы меньше места на графические ресурсы. Суммарная длительность музыки была бы ограничена примерно 40 минутами. В начале боя и при его окончании мы слушали бы ерзание головок CD в мертвой тишине, и еще каждую пару минут после того. Просто сказка!



Всем спасибо, поржал, тему NNA-исек считаю раскрытой. В mach3 как и в амижных играх до 1987-1988 играх нет модульной музыки. Все пооигрывается на одном канале, смена семплов или их выбранных фрагментов на ноте c-4. Примеров 2-3 десятка есть, для всех платформ тогдашних.



Товарищи подскажите, хочу в сборку винтажа поставить такую карту: terratec maestro 32/96 wavetable isa 4mb, вопрос собственно вот в чем. Работает ли карта с win 98-Me? Как она в играх себя показывает.



С 98 работает, в играх как SBPro. OPL3 - хотя как по мне он немного другой тут по звуку.



По хорошему завидую)) У меня есть карта на cs4232 и sam9233 (Sound Image Orchestra 32), если судить по ней, то очень даже ничего, но с моей картой есть проблемы совместимости с разными mobo. На asus-p2b работает как надо, на некоторых платах socket370 - были глюки. Кстати, совместимость не только по SB Pro, но и SB16



Только PRO

http://terratec.ultron.info/Audio/Maestro/3296/TechnicalData/Maestro3296_GB.pdf



Я удивляюсь. Клонов сб16 в мире очень мало, на этом форуме в этой самой теме вопрос обсасывался неоднократно. Их всего два – CMI8330 и ALS100/120. И всё равно периодически от кого-то поступает «информация», что та или иная карта «совместима» с сб16. Уймитесь наконец и запомните эти два чипа. Других клонов нет!

Есть ещё ALS4000, но это уже PCI, другая история.



В играх - как SB Pro2 или WSS по dac, и opl3 + general midi wavetable для музыки.

--- добавлено 12 янв 2017, предыдущее сообщение размещено: 12 янв 2017 ---

Да, уже сказали, что SB16 в дос играх на ней не будет.



@tuliss, @LANRUS, @easy_john, сорри, ложная информация не из первых рук, и правда, мог бы и сам вспомнить, в каких режимах запускал. "Сослался", не подумав. Темы, где обсуждалось, к сожалению, не штудировал.



Какой ужас! Нельзя упоминать мой плебейский ник в одном ряду с ником изи_джона. Да ещё и его в последнюю очередь, это двойное оскорбление!

@easy_john, спасибо ещё раз за гуси, оба до сих пор в лучшем виде и рабочем состоянии!



Извиняюсь если не туда написал (может в раздел поиска музыки нужно было), но тем не менее, не признает ли кто, что за МИДИшками чувак у себя тестит карточку Yamaha YMF724?
Главное интересует меня файлик (вроде бы) __CZ1KYM9.
Вот тут, на 9:23.



Не признал. Это может быть вообще просто музыкальный фаил, не из игры.



@MAN-biker, а чего ты у автора видео не спросишь ? Он вроде как отвечает и срок постов недавний.



Возможно, и даже скорее всего. Может с какого-то диска с дистрибутивами драйверов и софта, например, для этой же звуковухи.

Спросил, но он пока не ответил, решил тут спросить, народ у нас пытливый и продвинутый, думал, что может кто-то с ходу признает.

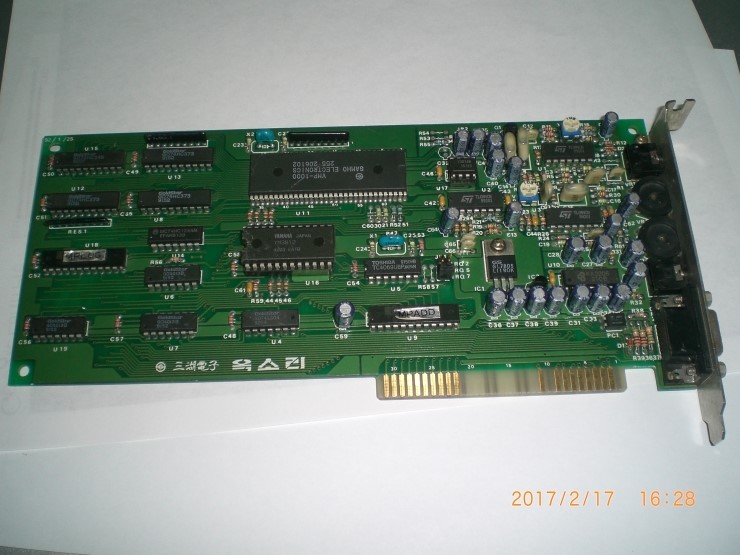

Oksori 1.0

oksori 1st sound card
YM3812
1 mic
2 volume (L, R)
9 pin midi port
VMP-1000
8bit ISA slot

92.1



���� When Play a Song ����

Volume :Up,Down In Volume:W,Z

Out Volume:E,X Speed:<-,->

Change Tone:Ins,Del Instrument:F3

Change Clef:+,- Picture:P

Move Meas.:PgUp,PgDn Move Play Position:Home,End

Recording Play:F5 Replay:BackSpace Next Song :SpaceBar

Input Lyric:G Input Title:T Bar Gap :[,]

Scroll(On/Off):F2 BNK SET :B

Save Song:S Select Channel:Alt + (1 ~ 0,-)



<<<<When Input Song Lyric>>>>

Del Word:Ctrl-T Del Line:Ctrl-Y

Input Tab:Tab Del Charel

Korean :F2,Left Shift-SpaceBar Cancel :ESC

Set Lyric:Enter

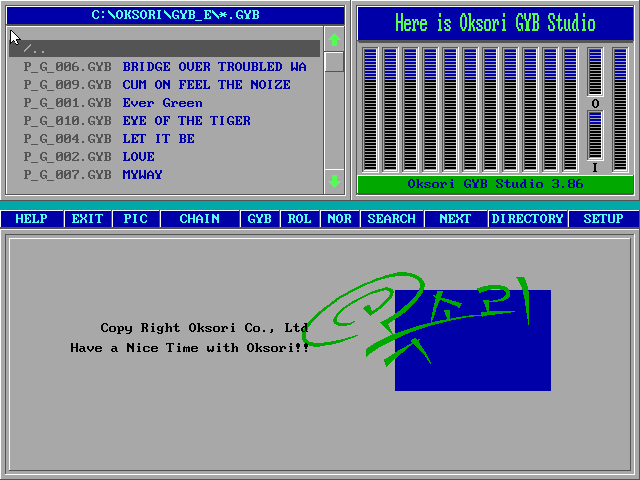

���� When Select Songs ����

Chain Play :F2 Search Song:F6 Search GYB :F3

Next Song:F7 Search ROL :F4 Set Font:F8

Search NOR :F5 Song Path:F9

Play One :Enter Setup:F10,V

Select Song:SpaceBar Mixer:M

Clear Score:C Score Board:J

Select BNK :B Exit:ALT-X

Set Picture:P View Picture:I

Del Song el Set Drive:TAB

Select All :ALT-A Unselect:ALT-U

Random Play:ALT-F2 Set IRQ:ALT-Q

Research Songs:R Search Song:T

Set Song Path :Alt + (1 ~ 0)



warning: While using 16-bit Card if the record method is A-law and 16 bit, the wave isn't on the screen.

--- добавлено 17 фев 2017, предыдущее сообщение размещено: 17 фев 2017 ---

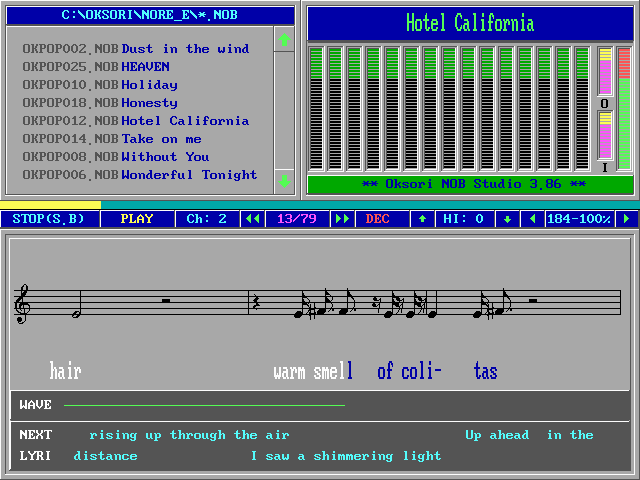

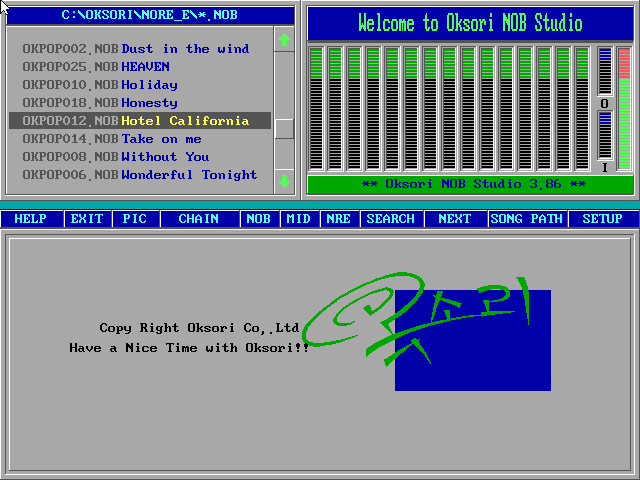

[Oksori Only,DOS] Oksori NOB Studio 3.86 English ver




Oksori NOB Studio 3.86 Copy Right Oksori Co.,Ltd

Have a Nice Time With Oksori!!

Here is Oksori NOB Studio


** Oksori NOB Studio 3.86 **

途蹈逃童 When play a song 童逃蹈途

Volume :Up,Down In Volume:W,Z

Out Volume:E,X Speed:<-,->

Tone Up :Ins Tone Downel

Before Staff:PgUp Next Staff:PgDn

Record Play:F5 Input Lyric:G

Input Title:T Next Song:SpaceBar

Replay:BackSpace Dec Clef Gap :[,{

Inc Gap :],} Go First Bar:Home

Next Staff:End Save Song :S

Exit Play:ESC

Change Channel:Alt + (1 ~ 0,-)

Set Picture:P

<<< When Input Lyric >>>

Del Word:Ctrl-T Del Line:Ctrl-Y

Input Tab : Tab Del Charel

Change Input:F2,Left Shift-SpaceBar

Cancel :ESC Set Lyric:Enter



途蹈逃童 When Select songs 童逃蹈途

Chain Play:F2 Search Song:F6

Search NOB:F3 Next Song:F7

Search MID:F4 Module:F8

Search NRE:F5 Song Path:F9

Play Song :Enter Setup:F10

Select Song:S.B View Score:Alt-J

Sound Mode:Alt-F9 Clear Score:Alt-C

Exit to DOS:Alt-X Mixer:M Picture :P

View GIF,PCX:I Random Play:Alt-F2

Del Songel Select All :Alt-A

Unselect:Alt-U Set IRQ :Alt-Q

Research:R Song Path :Alt + (1 ~ 0)

Path to save the NOB :Alt-D



warning: While using 16-bit Card if the record method is A-law and 16 bit, the wave isn't on the screen.

--- добавлено 17 фев 2017 ---

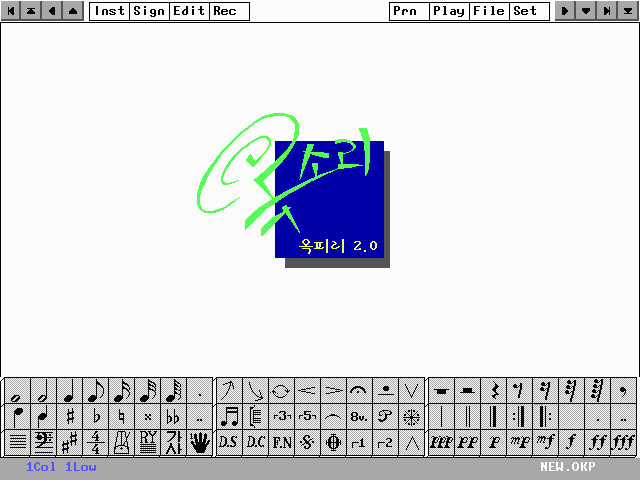

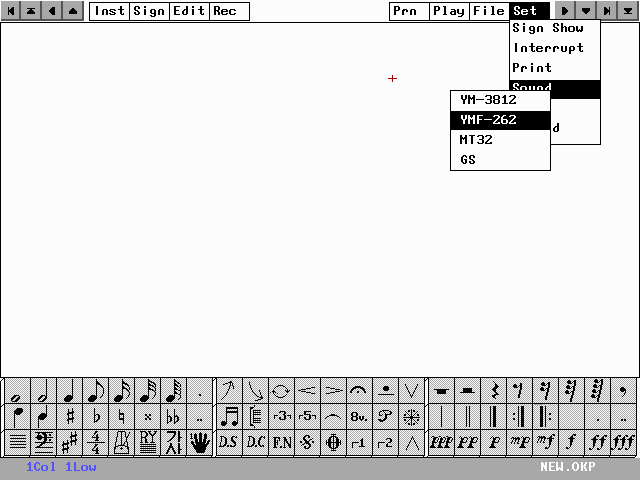

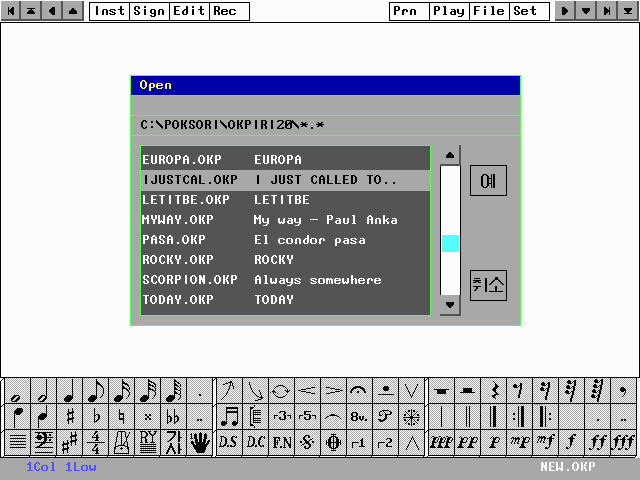

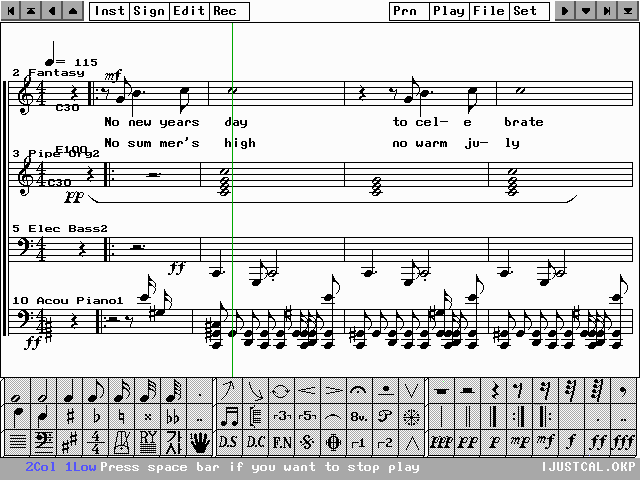

[Oksori Only,DOS] Oksori Okpiri 2.0 English ver



Oksori Okpiri 2.0 Copy Right Oksori Co.,Ltd

Have a Nice Time With Oksori!!

Here is Oksori Okpiri
