Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Какой-то синтезатор на OPL2?



1.0


1.2

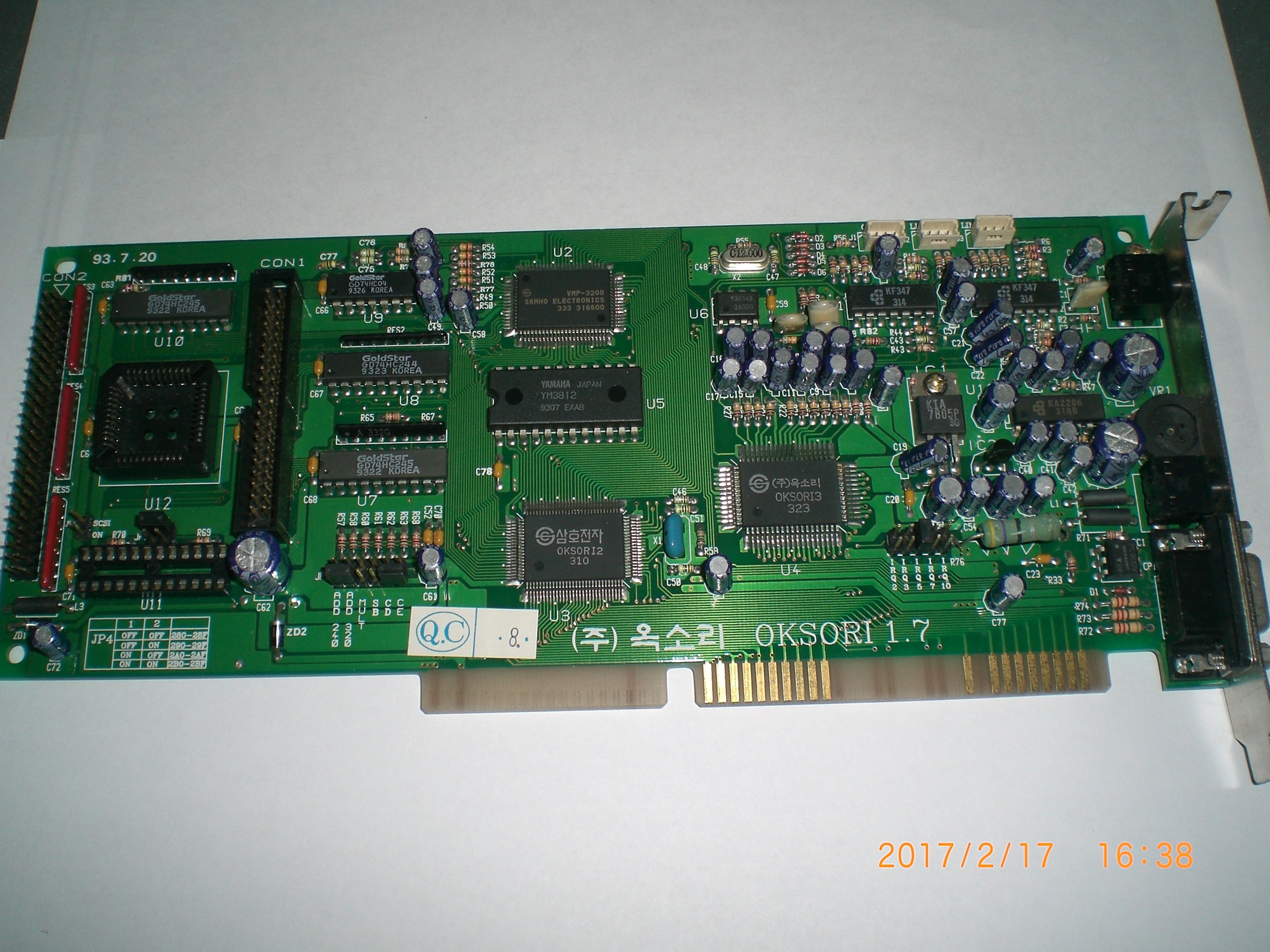

1.7

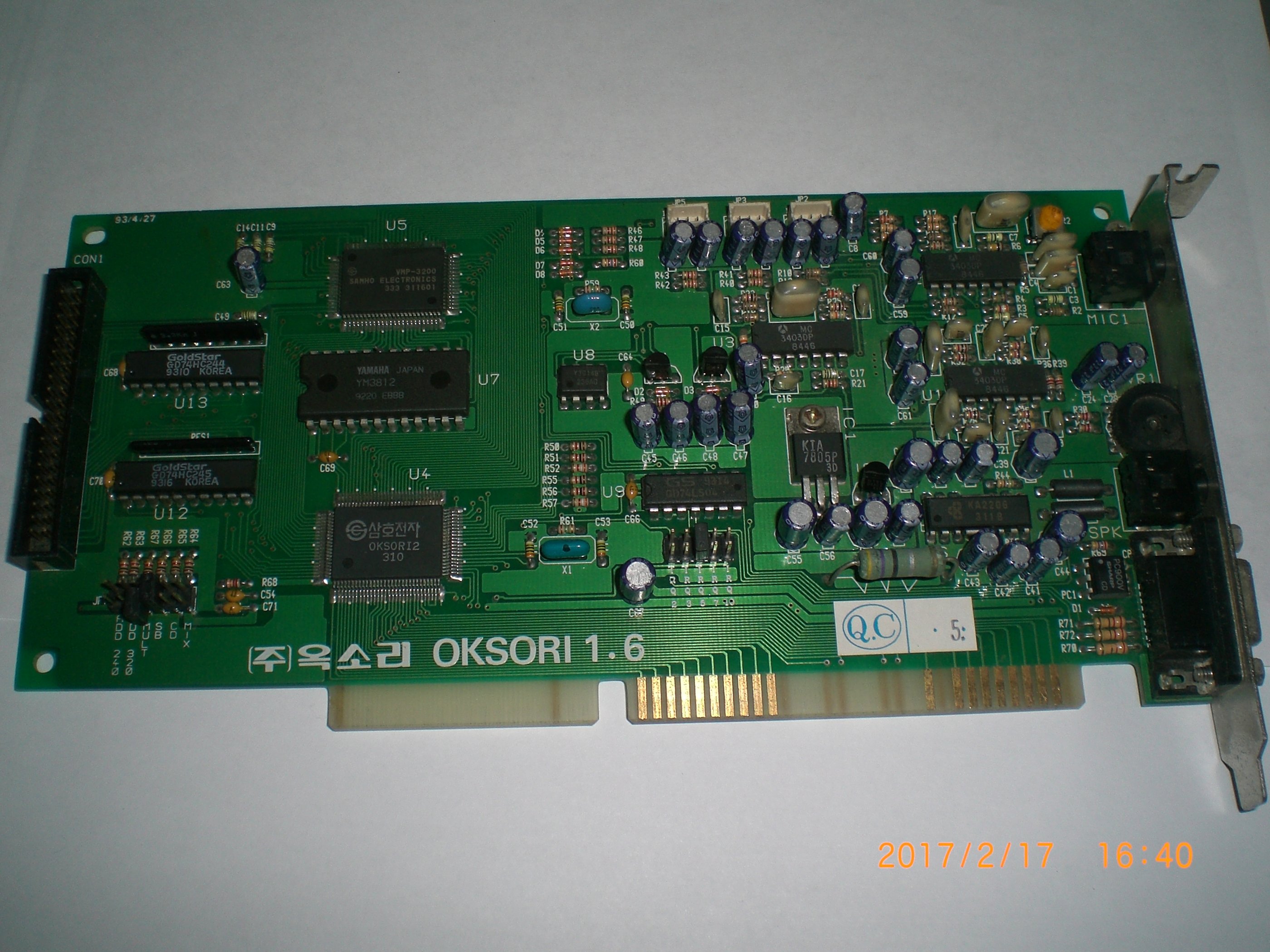

1.6

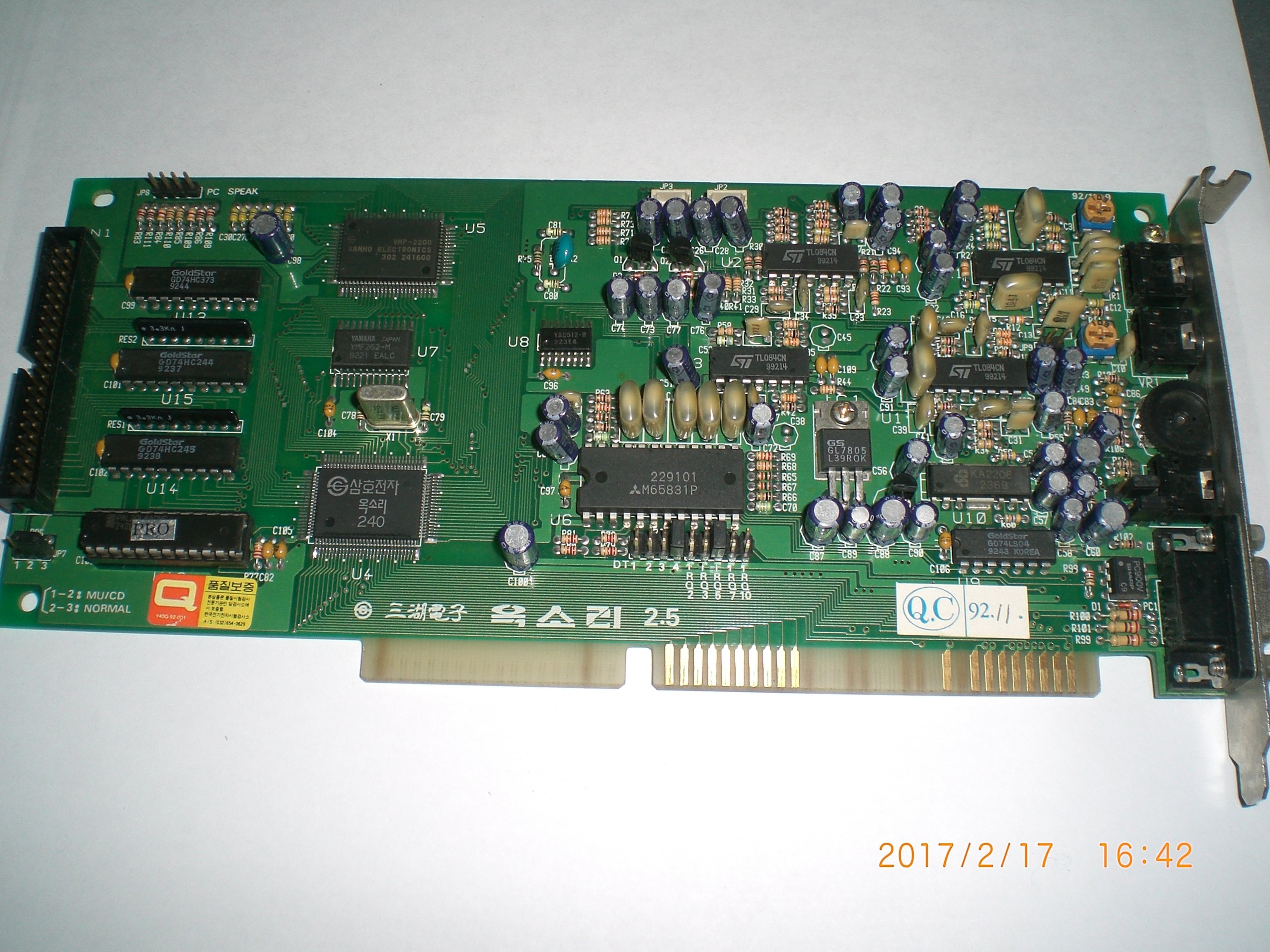

2.5

3.8 & 3.8e

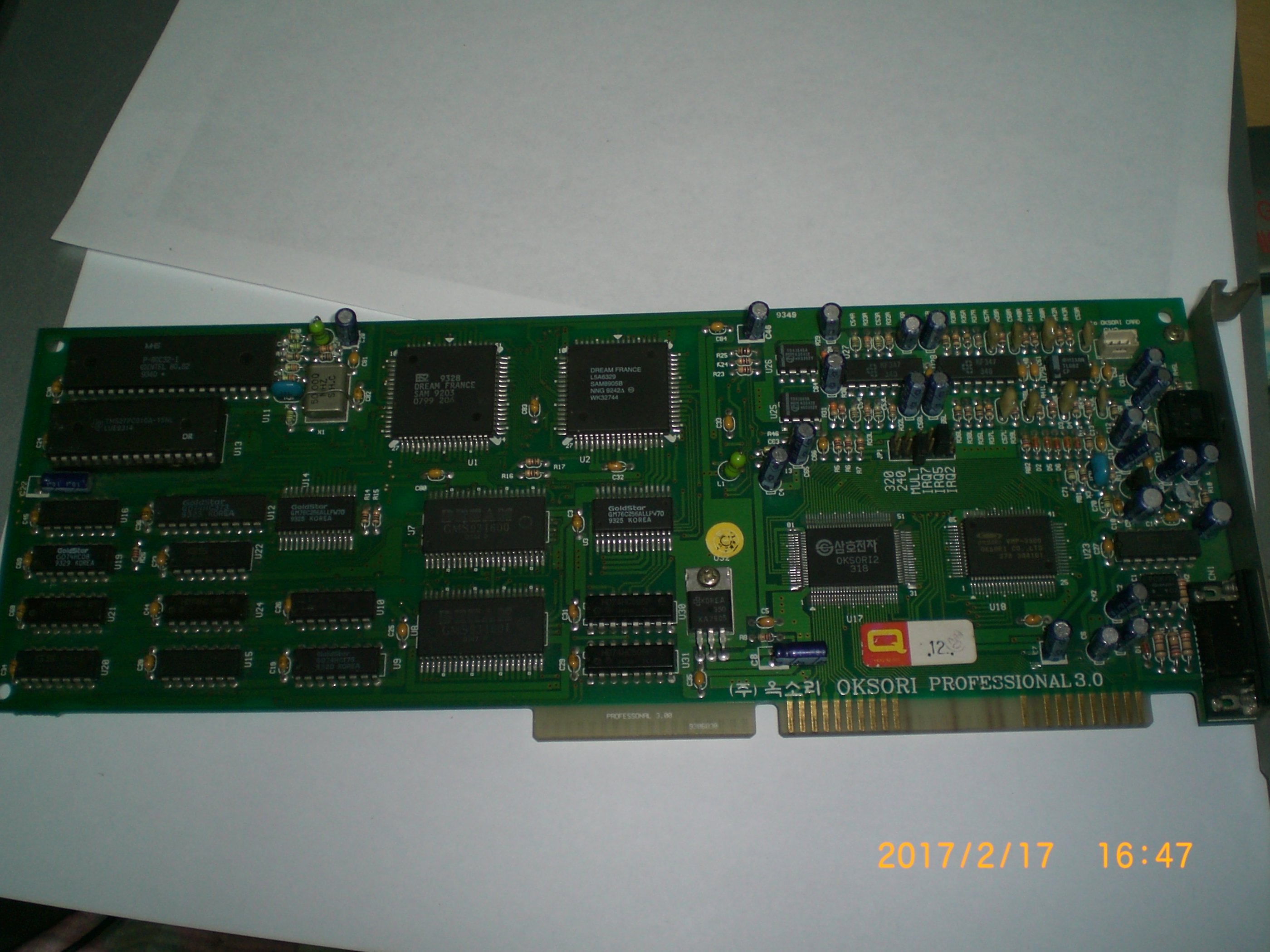

professional 3.0

--- добавлено 17 фев 2017, предыдущее сообщение размещено: 17 фев 2017 ---

Oksori 1.x ====> YM3812 , 1 MIC
Oksori 2.x ====> YMF-262, 2MIC, 1 MIC H/W Echo
Oksori 3.x ====> YMF-262, 2MIC, H/W ECHO
Oksori x PCM x ====> PCM ---> YMF-724 OPL4

--- добавлено 17 фев 2017 ---

1.0
1.2
1.3
BASIC
1.5
1.6
1.7
1.8
2.0
2.0 ECHO
2.5
2.6
2.7
2.8
3.0
3.6
3.7
3.7 e
3.7 ET
3.8
3.8 e
3.8 e PCM
3.8 Sony
3.8 AT
3.8 III e
3.8 PCM III e

Magic
MIDI B/D

16
16 II
WS16

WS16 e PCM
WS16 e
WS16 PCM e
WS16 III e
WS16 PCM III

Professional 1.0
Professional 2.0
Professional 3.0

WS32 MEF I
WS32 MMF
WS32 MM
WS32 MI
WS32 MEF II



WS32B MEF
WS32B MM
WS32B MEF II

--- добавлено 17 фев 2017 ---

oksori gayobang [DOS, Free card, korean]

--- добавлено 17 фев 2017 ---

Oksori Norebang 4.5 [DOS, Free Card, Korean]
nore45.exe

--- добавлено 17 фев 2017 ---

Oksori okpiri 2.0 [DOS, Free Card, Korean]

set oksori=V0 S220 M330 I7 D1

--- добавлено 17 фев 2017 ---

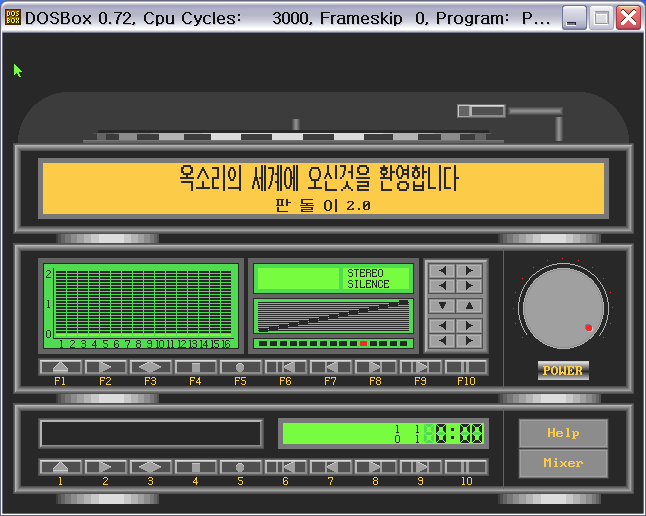

Oksori Pandoli 2.0 [DOS, Free Card, Korean]

--- добавлено 17 фев 2017 ---

Oksori PCM is YMF-724 OPL4

--- добавлено 17 фев 2017 ---

Oksori 1.x --------> opl2
oksori 2.x, 3,x ----> opl3
oksori x pcm x------> opl4
pro x.x, MEF,MM, MMF, MEF2 ----> with midi (dream SAM 9xxx )

--- добавлено 17 фев 2017 ---

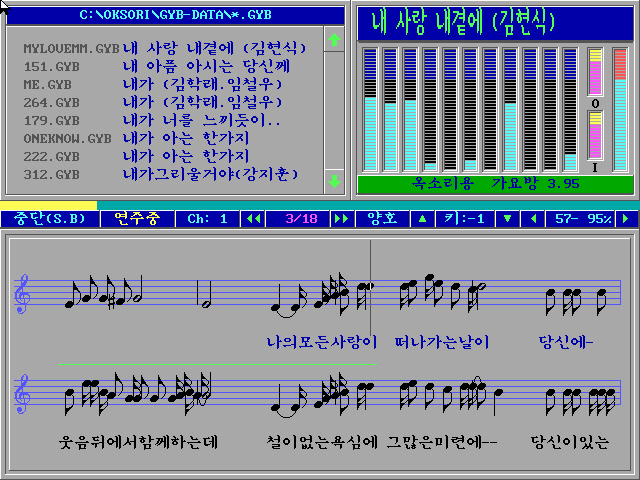

gayobang ----------> rol, gyb file support.
OPL2,OPL3

Norebang 3.91 under ............. ----->MID, NOB file support
OPL2,3, midi
Norebang 4.x -----------> MID, OKM etc oksori s/w files support
opl2,3,midi

okpiri 2.0 ----------> okp file support, compose
opl2,3,midi

--- добавлено 17 фев 2017 ---

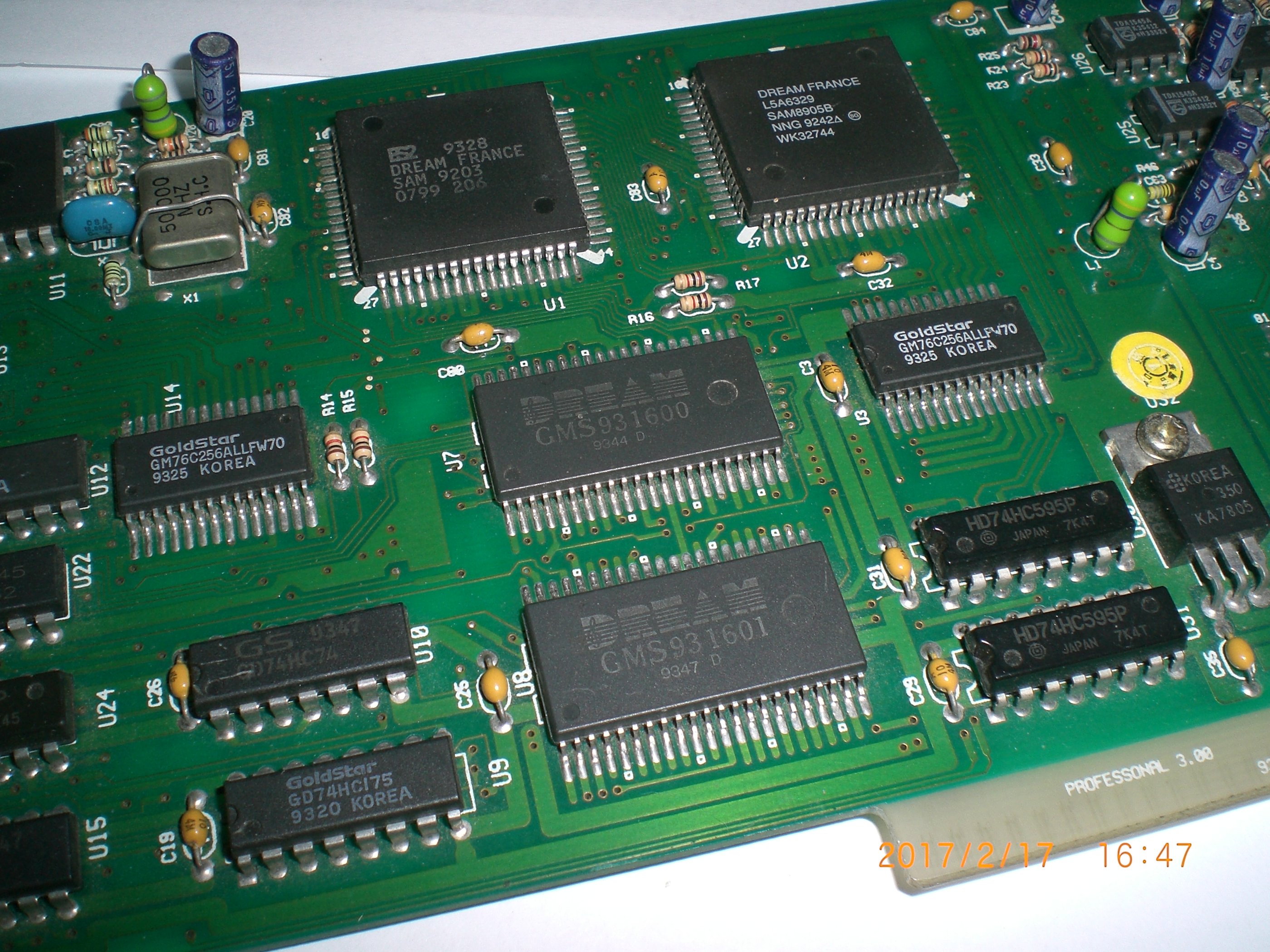

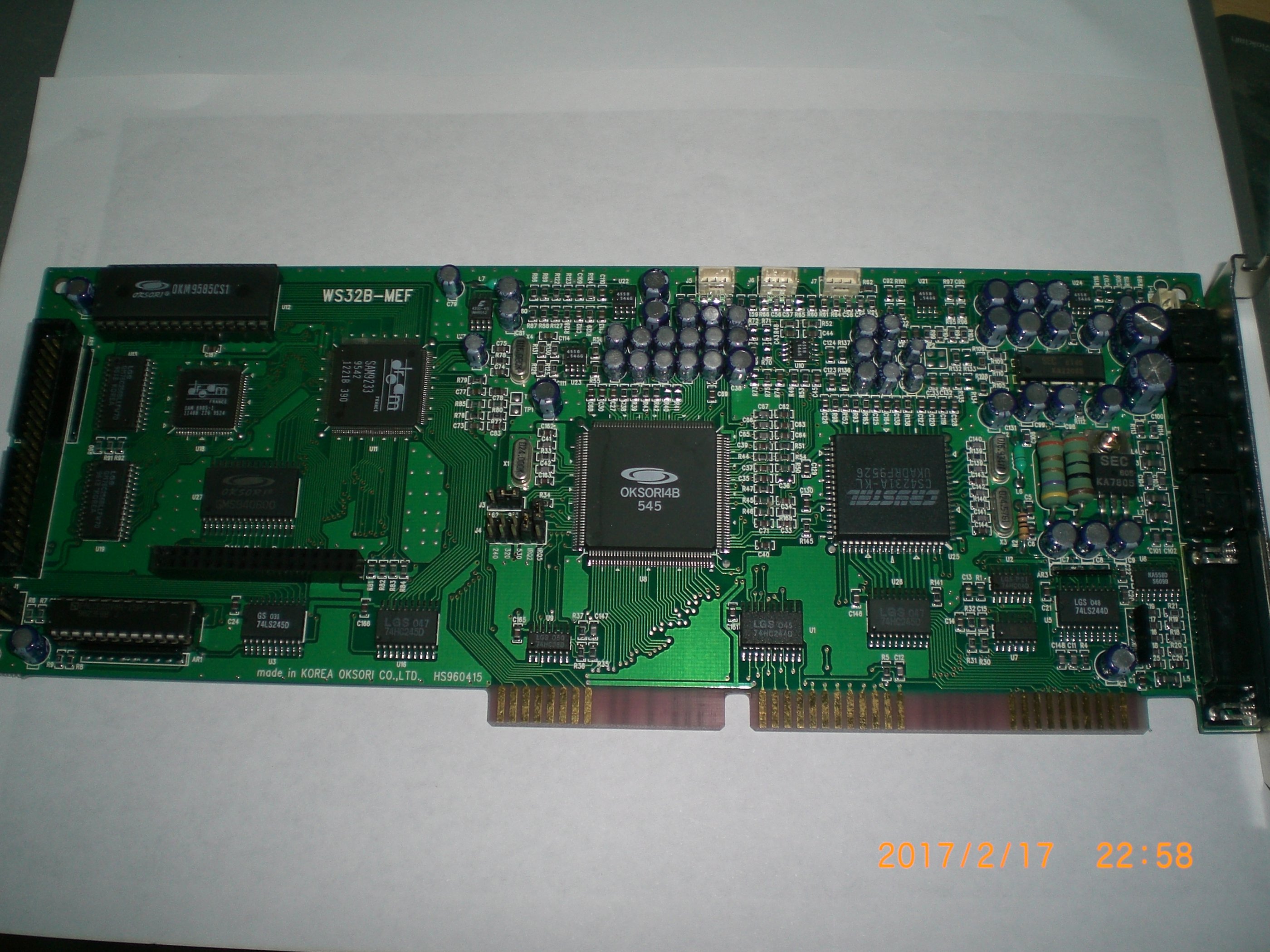

Oksori WS32B-MEF 1(1M)
Hansol electronics
SAM9322,SAM8905

--- добавлено 17 фев 2017 ---

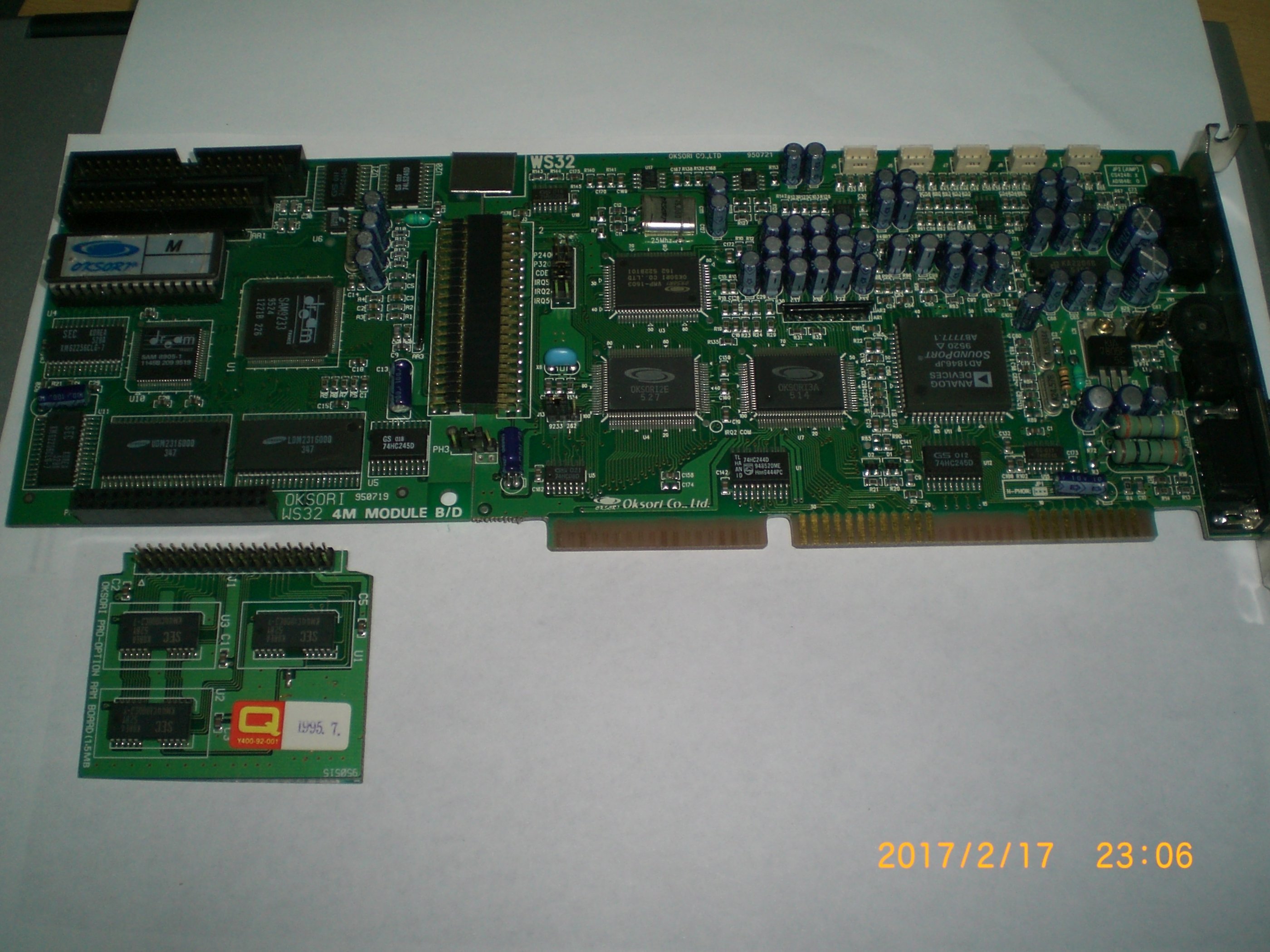

Oksori WS32-MEF 2(4M)
Oksori
SAM9233,SAM8905, UDM2316000,LDM2316000
1M FONT RAM
95/7

--- добавлено 17 фев 2017 ---

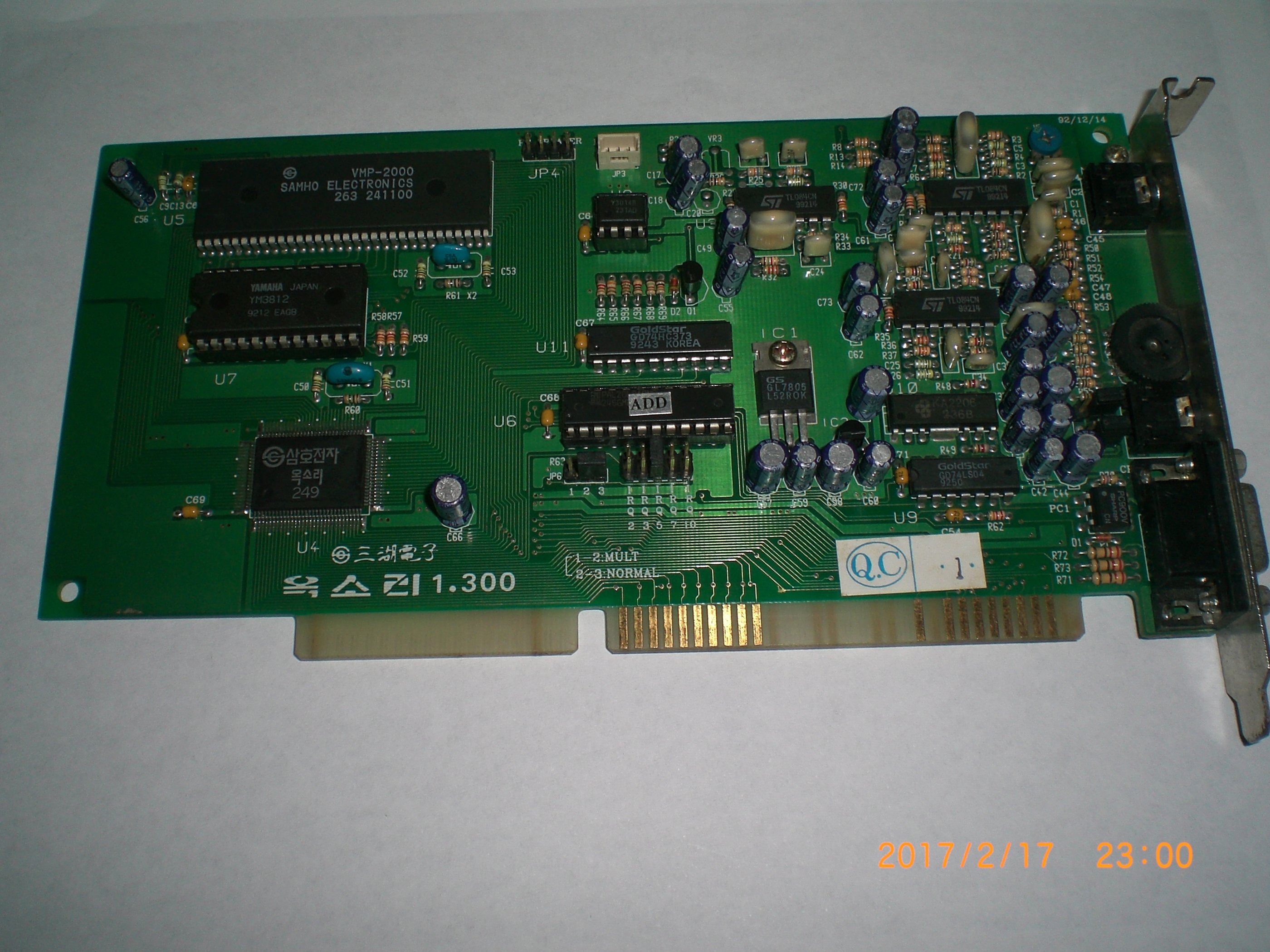

Oksori 1.3
YM3812

--- добавлено 17 фев 2017 ---

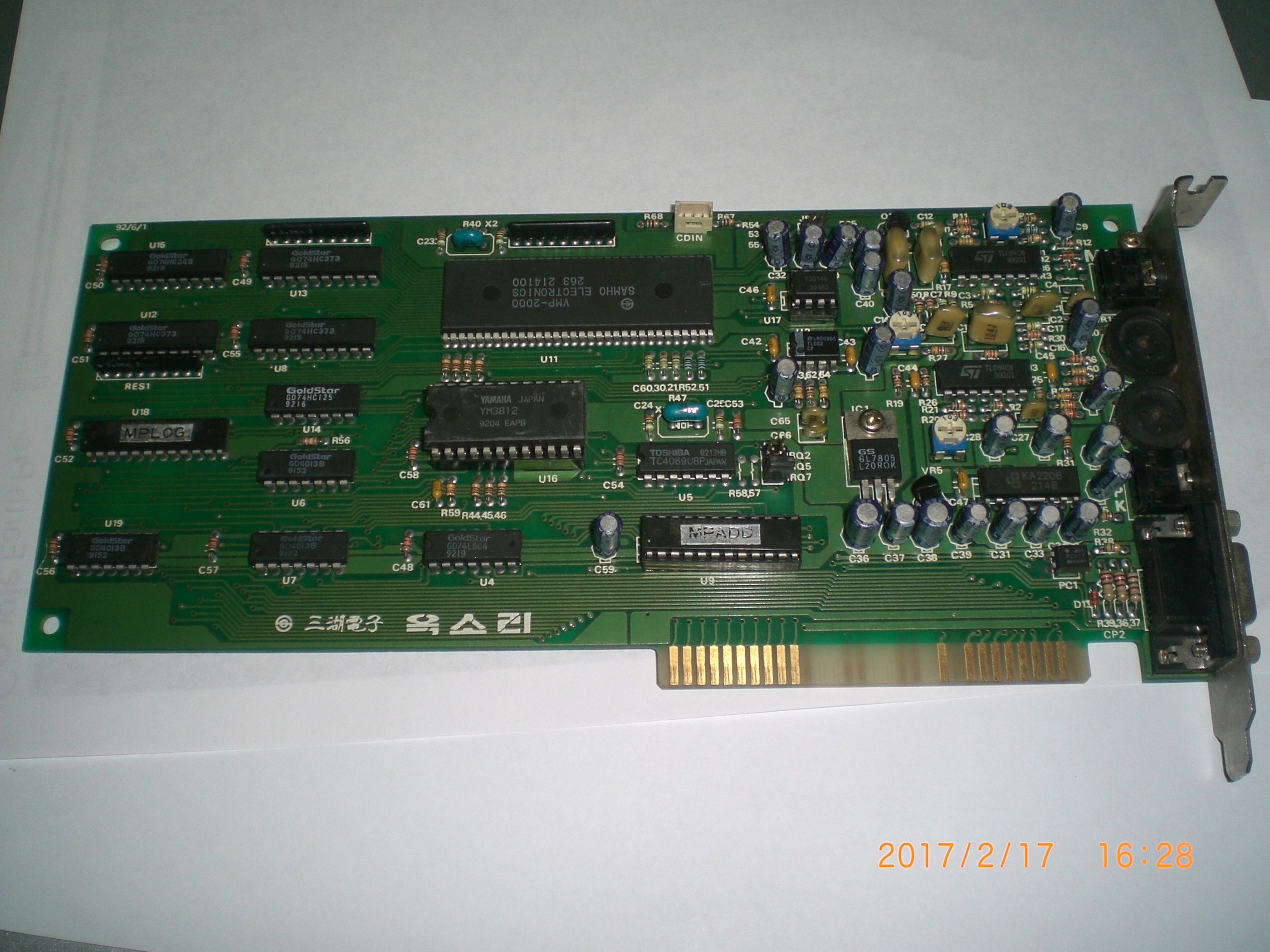

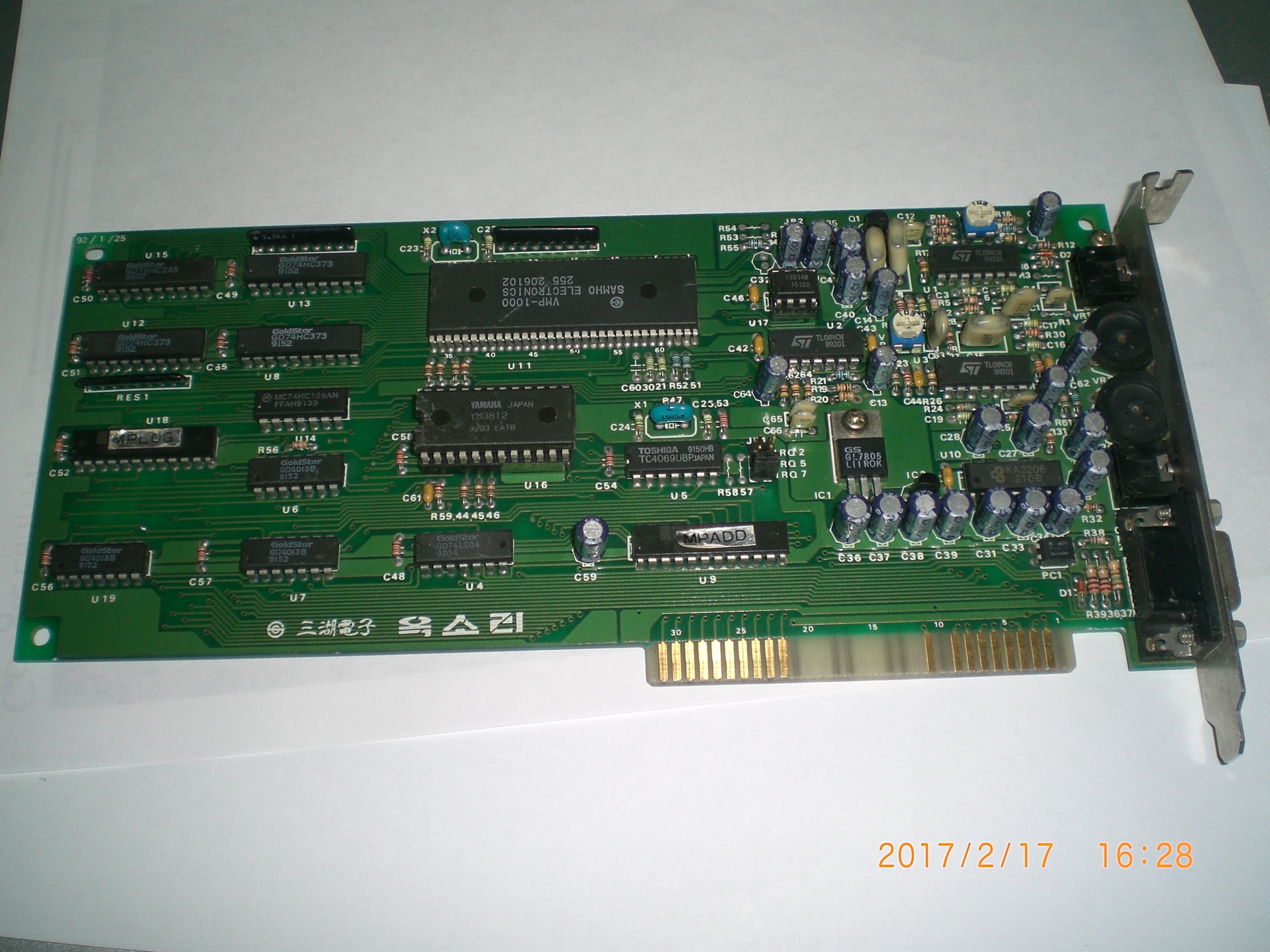

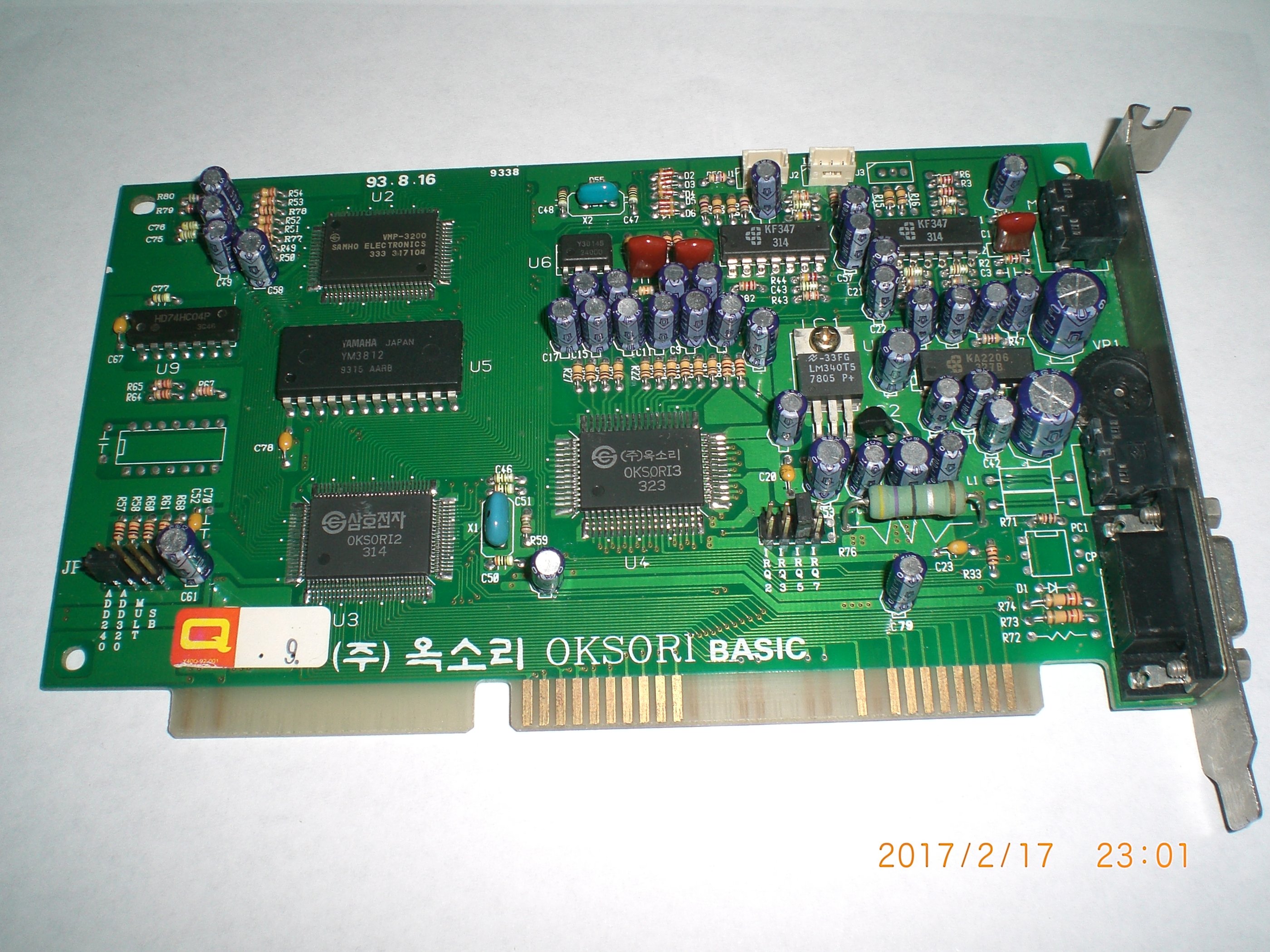

OKsori BASIC
YM3812
93/8

--- добавлено 17 фев 2017 ---

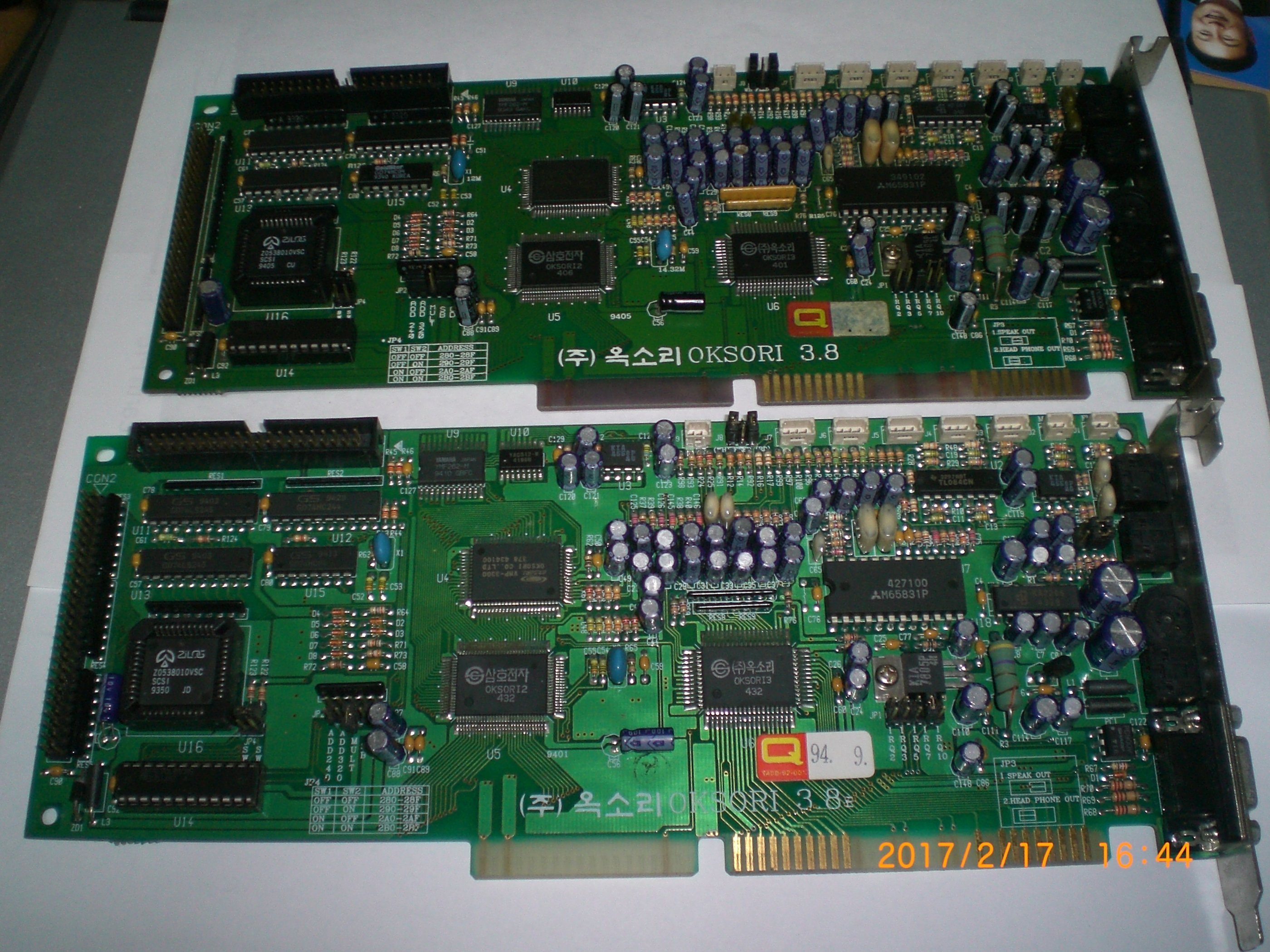

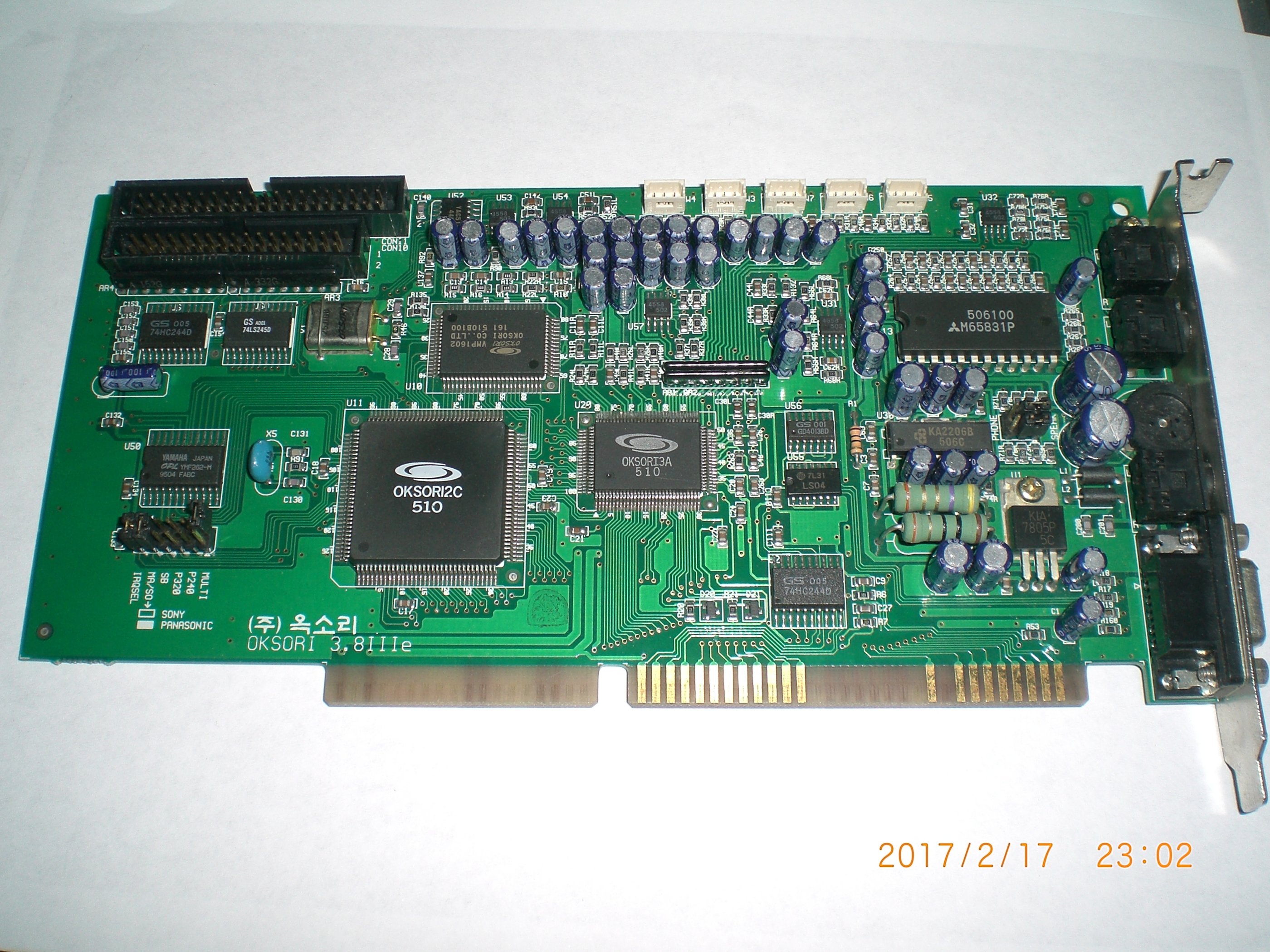

Oksori 3.8 IIIe
YMF-262

--- добавлено 17 фев 2017 ---

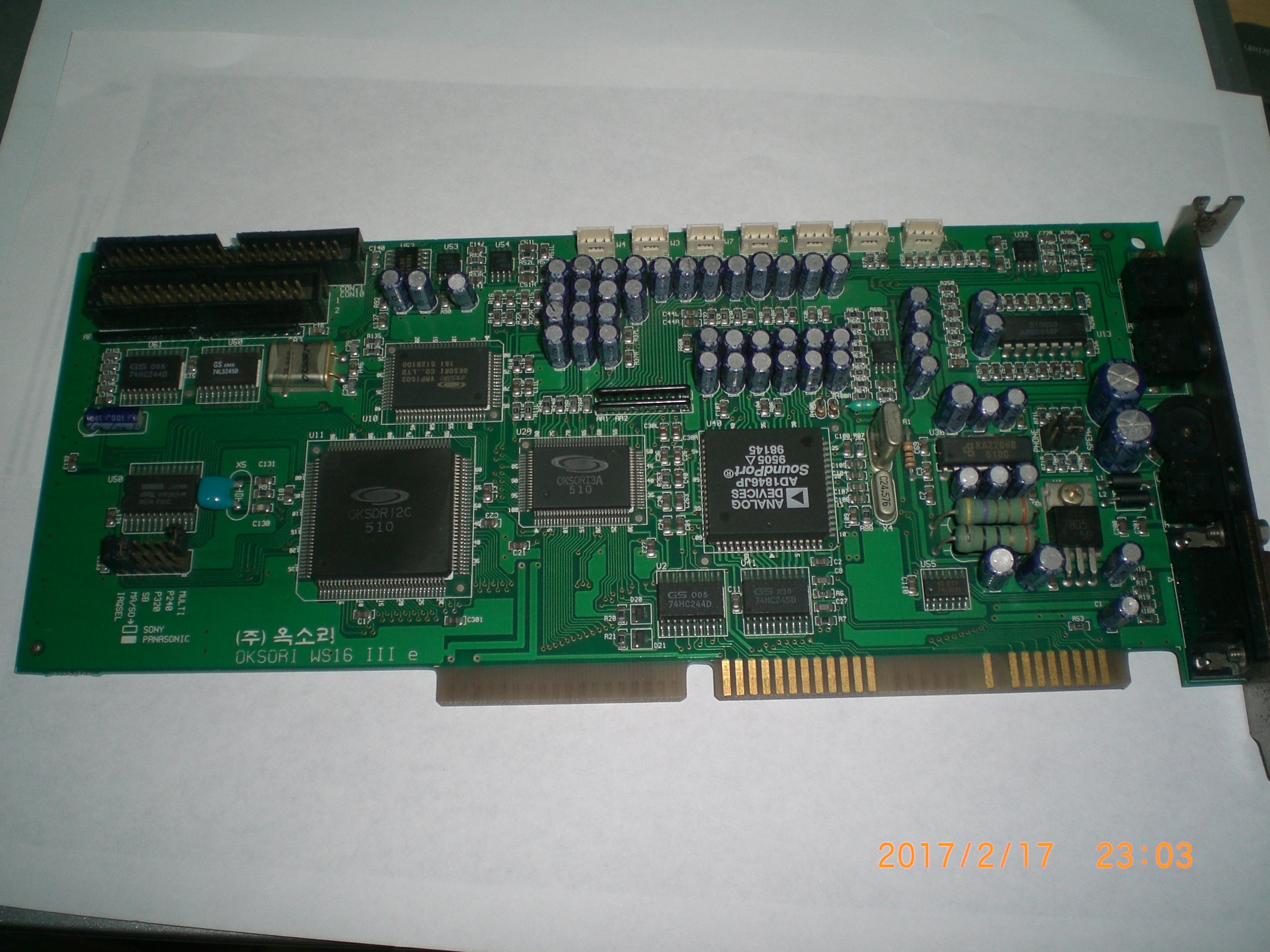

Oksori WS16 IIIe
YMF-262

--- добавлено 17 фев 2017 ---

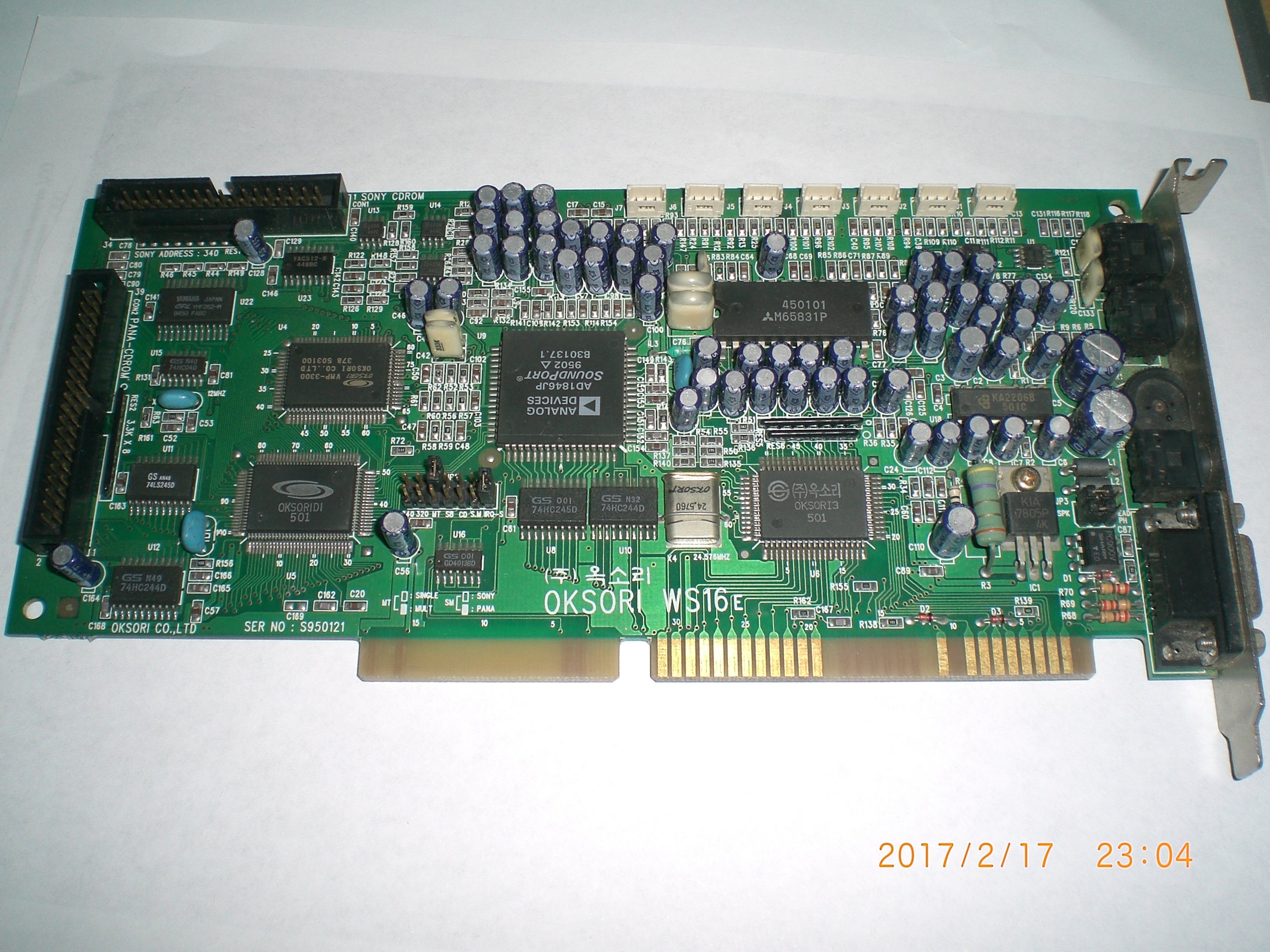

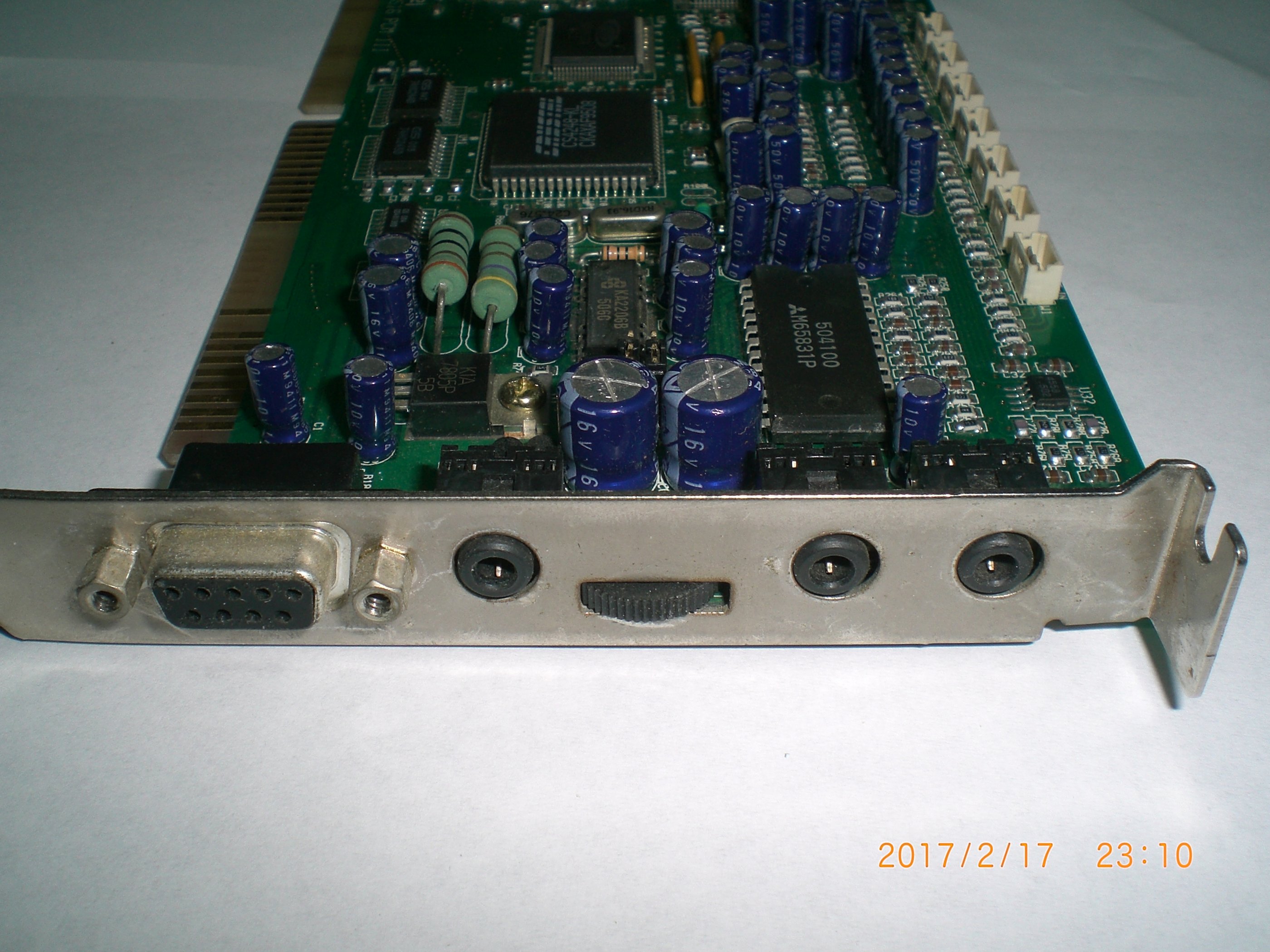

Oksori WS16e
YMF-262
95/1

--- добавлено 17 фев 2017 ---

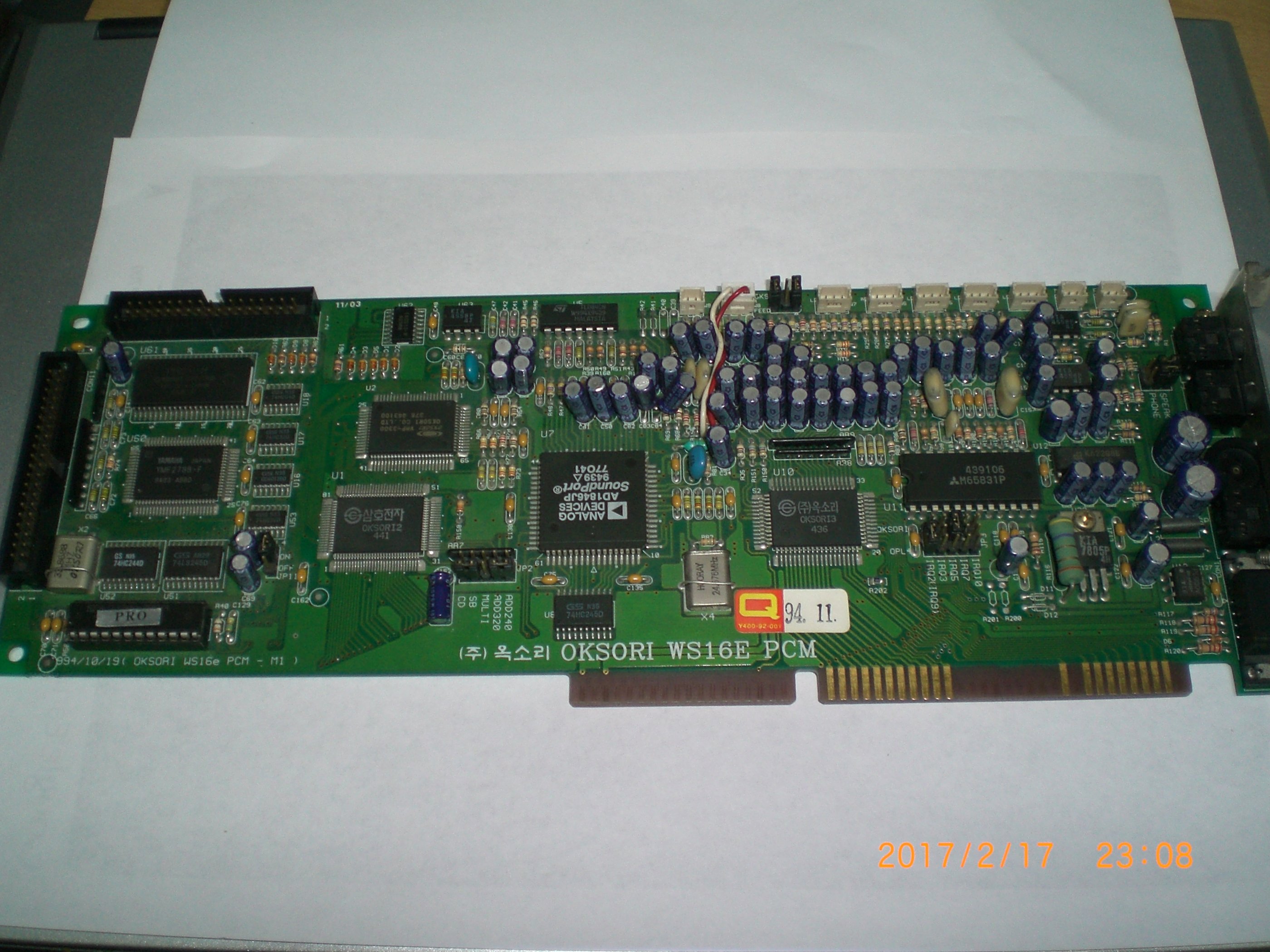

Oksori WS16E PCM
YMF-278(OPL-4), YRW801-M

--- добавлено 17 фев 2017 ---

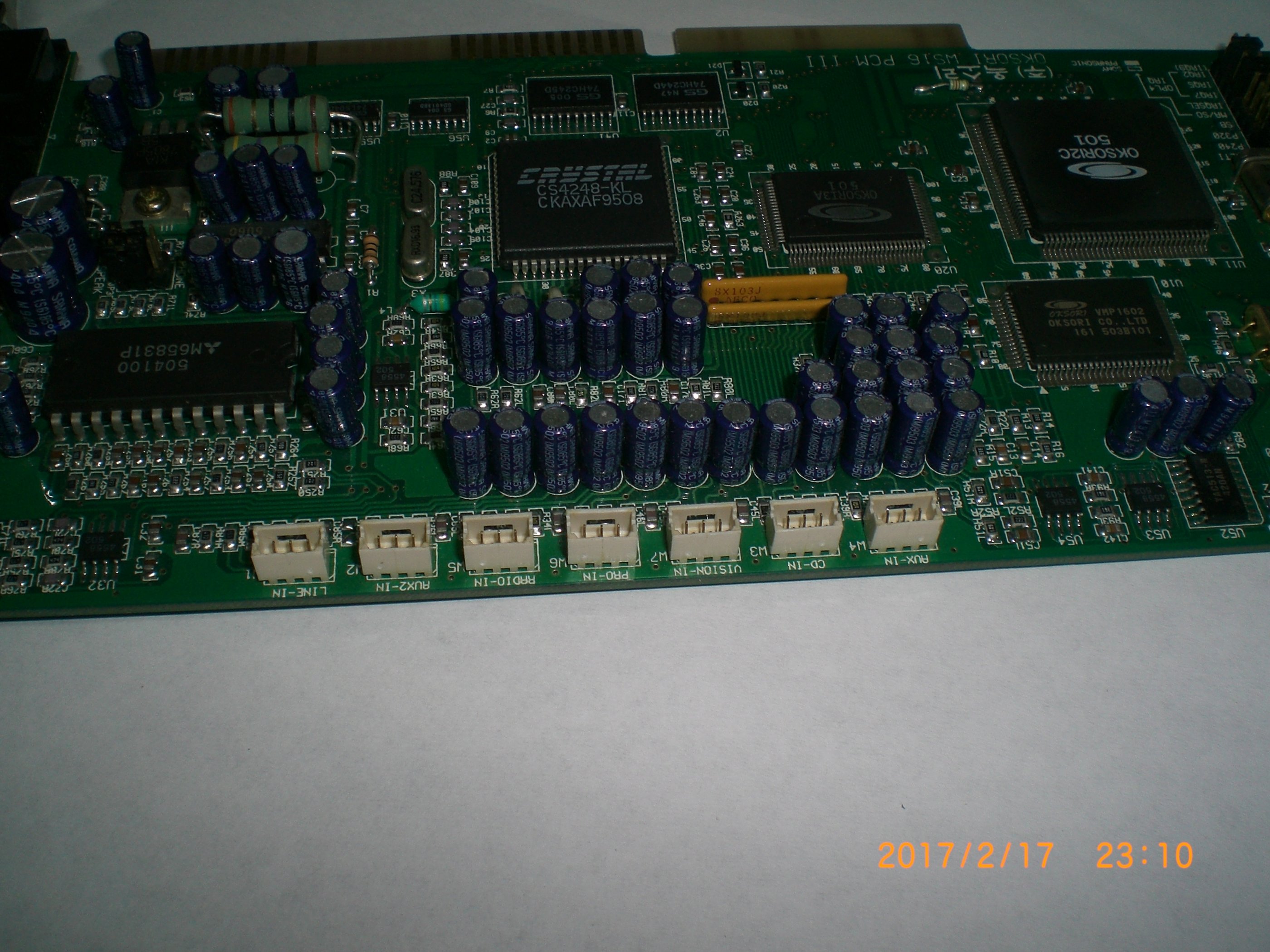

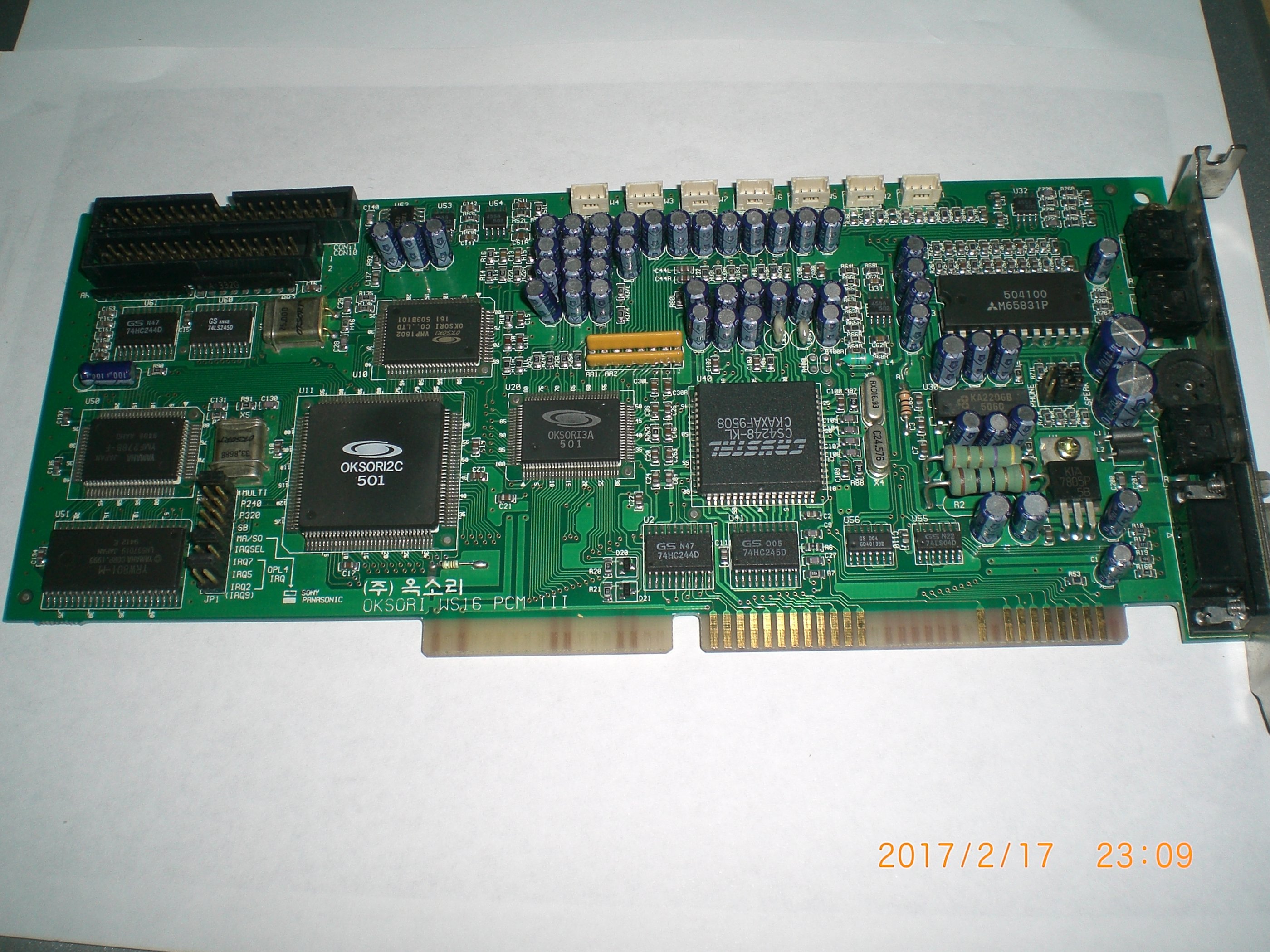

Oksori WS16 PCM III
YMF-278(OPL-4), YRW801-M



Oksori...
ОХРЕНЕТЬ! Вот это диковинка. Неужели у вас все вышеприведенное в коллекции собрано?



Судя по датам на фото и их однородности - да...

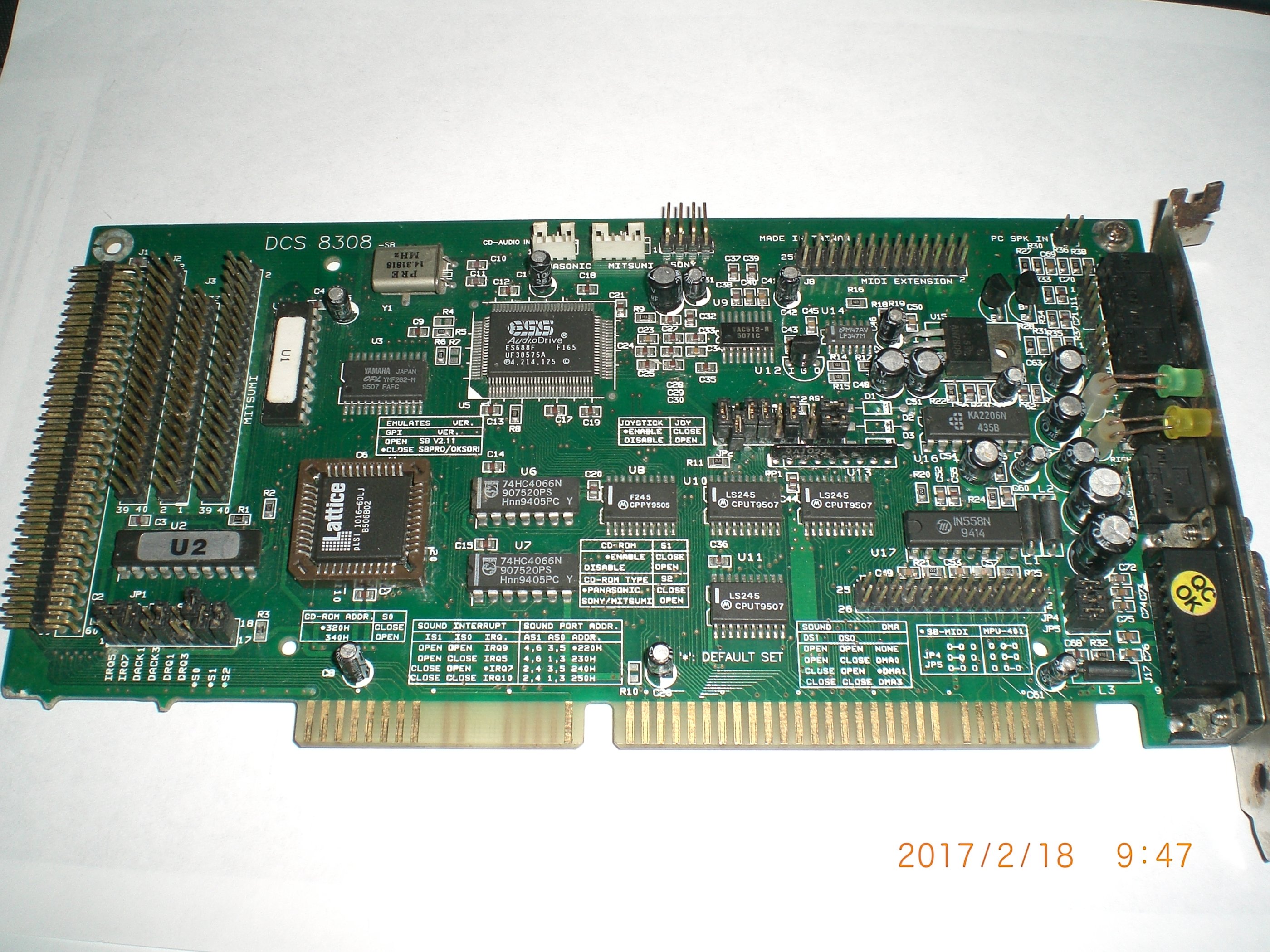

DCS8308-SB
YMF-262
(oksori card emulate support)
made in taiwan

--- добавлено 18 фев 2017, предыдущее сообщение размещено: 18 фев 2017 ---

Oksori WS32-MEF2 & FONT RAM play
OKM, ODX File
Oksori Norebang 4.5

http://blog.naver.com/spc9999/220929435723
or
http://serviceapi.nmv.naver.com/fla...8f873ebd1e6fd62ce5658ad4&width=544&height=306

--- добавлено 18 фев 2017 ---

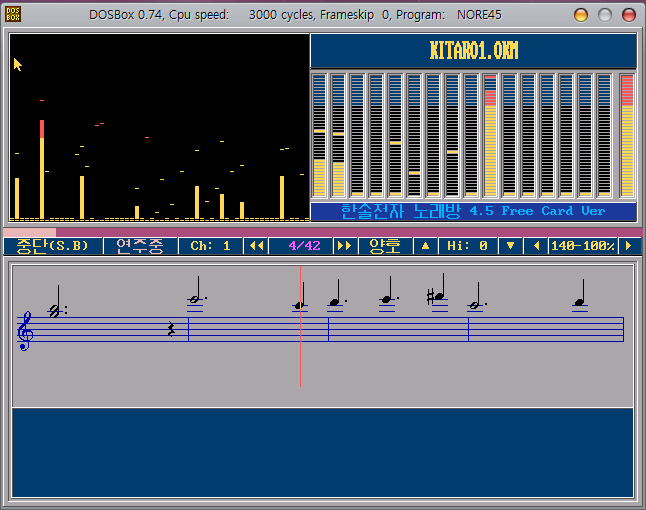

Oksori WS16E PCM (OPL4) play
OKM File
Oksori Norebang 4.5

http://blog.naver.com/spc9999/220927121407
or
http://serviceapi.nmv.naver.com/fla...9dbffe44231e17f531b10e29&width=544&height=306

--- добавлено 18 фев 2017 ---

Oksori Melooke 2.0 [DOS, Free Card] play
Microsoft GS synth (Windows)
DOSBOX

http://blog.naver.com/spc9999/220924451650
or
http://serviceapi.nmv.naver.com/fla...415876b124e10033cb9032cf&width=544&height=306

--- добавлено 18 фев 2017 ---

Oksori 3.8
YMF-262
OKsori Gayobang [DOS] play

http://blog.naver.com/spc9999/144725073
or
http://serviceapi.nmv.naver.com/fla...4646a9730f16e8ffd728c46f&width=544&height=306

--- добавлено 18 фев 2017 ---

Oksori 3.8
YMF-262
OKsori GayoMadang [DOS] play

http://blog.naver.com/spc9999/144725073
or
http://serviceapi.nmv.naver.com/fla...7ace8acad3ba843d7268d3bc&width=544&height=306

--- добавлено 18 фев 2017 ---

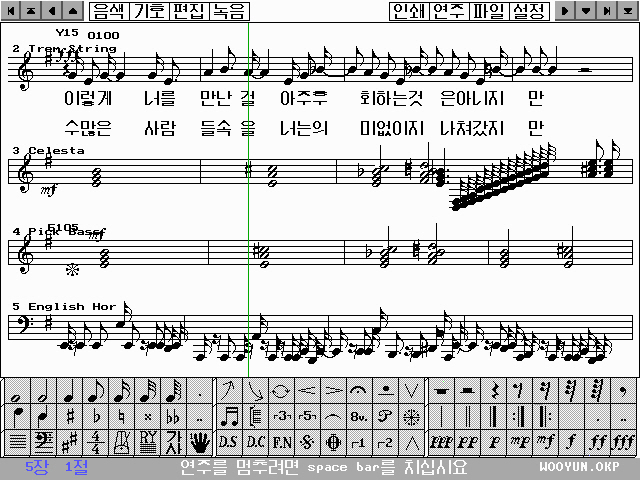

Oksori Okpiri 2.0 [DOS, Free Card] play
Edirol HyperCanvas
DOSBOX

http://blog.naver.com/spc9999/220938452638
or
http://serviceapi.nmv.naver.com/fla...21e37f19880ae4db2f78ed65&width=544&height=306



OKsori OPL4 Driver (YMF-278) for DOS
oksori PCM

--- добавлено 18 фев 2017, предыдущее сообщение размещено: 18 фев 2017 ---

Oksori Norebang ver3.7~4.5
3.9~4.01 opl4 support
oksori only
DOS
Korean
~~~~v.exe VGA VESA mode

--- добавлено 18 фев 2017 ---

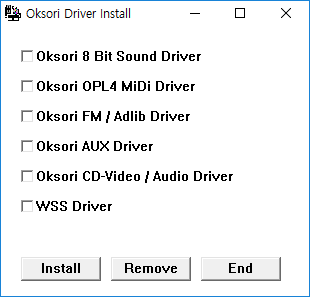

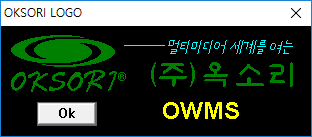

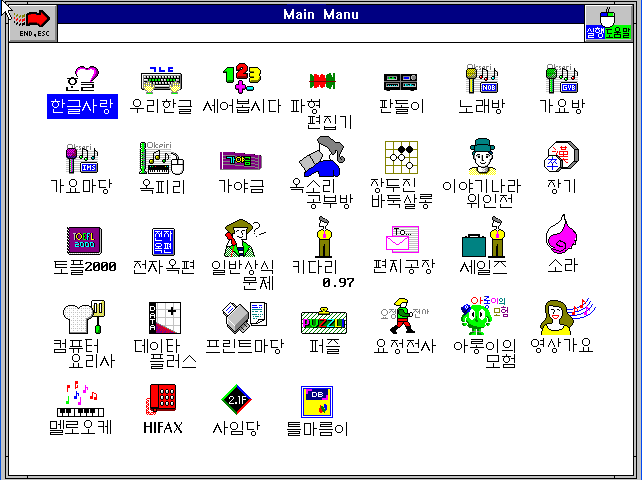

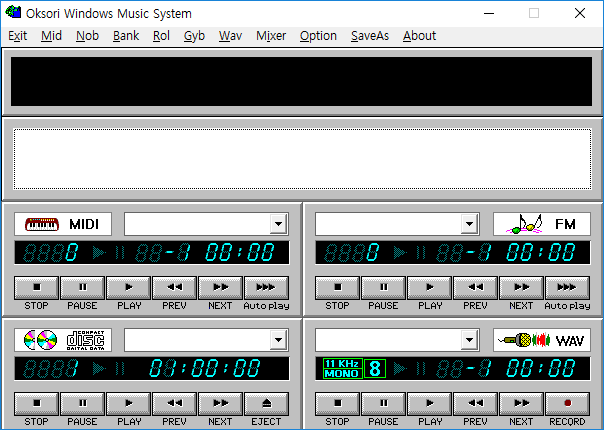

Oksori Driver for Windows 3.1 & OWMS
Oksori Only



Oksori WS32-MEF 2
Deram SAM9233 OPL3 MODE
Gayobang(GYB Studio)
http://serviceapi.nmv.naver.com/fla...f7036a9704ff7a3c788027c4&width=544&height=306

--- добавлено 20 фев 2017, предыдущее сообщение размещено: 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 OPL3 MODE
Norebang(NOB Studio)
http://serviceapi.nmv.naver.com/fla...a4401446a5ed79f10008af9e&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 GS MODE
Norebang
http://serviceapi.nmv.naver.com/fla...dcc5ebf0909de1f3d56a1de7&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2 FontRAM(Sound Font)
Deram SAM9233 GS MODE
Norebang
OKM & ODX
http://serviceapi.nmv.naver.com/fla...22f4eee8b685ebd9df385f7f&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 GS MODE
Norebang
http://serviceapi.nmv.naver.com/fla...71269104396912a403c24a7a&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 GS MODE
Okpiri
http://serviceapi.nmv.naver.com/fla...7579e84d94615f11095ed2f8&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 MT-32 MODE
Okpiri
http://serviceapi.nmv.naver.com/fla...3f43f284f85f5da177373136&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 OPL-3 MODE
Okpiri
http://serviceapi.nmv.naver.com/fla...3322b24de1cf4418bd1739f0&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 GS MODE
Melooke
http://serviceapi.nmv.naver.com/fla...23c19d2c9c3f535fd103ceee&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 OPL-3 MODE
GayoMadang(IMS Studio)
http://serviceapi.nmv.naver.com/fla...02af9bfe62ee1b296cddb4ec&width=544&height=306

--- добавлено 20 фев 2017 ---

Oksori WS32-MEF 2
Deram SAM9233 GS MODE
YungsangGayo(screen3)
http://serviceapi.nmv.naver.com/fla...a7e2539c67f2f9897408c13f&width=544&height=306



Oksori WS32-MEF BOX



Похоже, нужно выделять в ОТДЕЛЬНУЮ ВЕТКУ все по Oksori.



Не, надо просто научить эээ... этого фаната пользованию тегом spoiler.



Спойлер-спойлером, но ты посчитай число тем подряд про эту "контору", мне кажется все же это удобно было бы, если бы была отдельная ветка по конкретному производителю. И искать, и работать с этим удобнее.



Лично мне эти Oksori - "по-барабану", просто интересные и редкие железяки. Но я за всеобщий порядок и удобство поиска и работы с информацией, люблю чтоб все по полочкам и папочкам было разложено и каталогизировано,а не "в общей помойке".

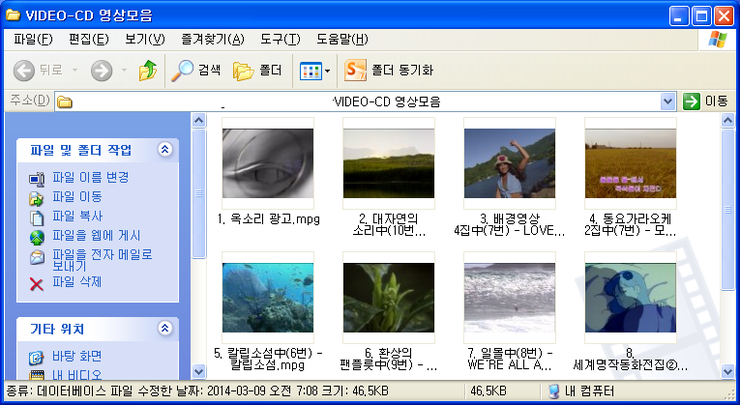

Oksori SW & VCD




sample vcd video
vcd track 1. oksori cf
http://serviceapi.nmv.naver.com/fla...f18c5a6f528e2fcba8005b17&width=544&height=306
vcd track 2. SILENCE
http://serviceapi.nmv.naver.com/fla...8504a5f397972705377601d0&width=544&height=306

--- добавлено 21 фев 2017, предыдущее сообщение размещено: 21 фев 2017 ---

Oksori WS32-MEF/MMF/MM/MEF 2, WS32B-MEF/MM/MEF 2
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori WS32-MI (YMF-262 )
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori 3.8E PCM / 3.8 PCM III (YMF-278, OPL-4)
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori WS16e PCM / WS16 PCM III / WS16 PCM IIIe (YMF-278, OPL-4)
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori WS16e/WS16 III/WS16 (YMF-262 & Analog Devices AD1846/Crystal CS4231)
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori 3.8 III/3.8/3.8e/3.8AT/3.8Sony/3.8 E.T.(Echo Twin)/2.8 (YMF-262)
Oksori 1.8 (YM-3812)
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori 1.0/1.2/1.3/BASIC/1.5/1.6/1.7 (YM3812)
Oksori 2.0/2.0 ECHO/2.5/2.6/2.7 (YMF-262)
Oksori 3.0/3.6/3.7/3.7 E.T(Echo Twin) (YMF-262)
DOS Install S/W
Oksori only, dos
install.exe

--- добавлено 21 фев 2017 ---

Oksori S/W Installed Directory Compress
part 1~3
for oksori 1.x, 2.x, 3.x

CDROM <DIR> 21-02-2017 10:20
COM_OKE <DIR> 21-02-2017 10:30
EUMSUNG <DIR> 21-02-2017 10:03
GAYAGM <DIR> 21-02-2017 10:03
GAYA_OLD <DIR> 21-02-2017 10:03
GAYOBANG <DIR> 21-02-2017 10:20
GAYO_OLD <DIR> 21-02-2017 10:03
HSARANG <DIR> 21-02-2017 10:03
JETALBUM <DIR> 21-02-2017 10:26
JETWAVE <DIR> 21-02-2017 10:26
LESSON <DIR> 21-02-2017 10:03
MADANG <DIR> 21-02-2017 10:20
MADA_OLD <DIR> 21-02-2017 10:03
MIXER <DIR> 21-02-2017 10:20
NOREBANG <DIR> 21-02-2017 10:20
NORE_OLD <DIR> 21-02-2017 10:04
OKPIRI20 <DIR> 21-02-2017 10:33
OK_MUSIC <DIR> 21-02-2017 10:04
OWMS <DIR> 21-02-2017 10:25
PANDOLI <DIR> 21-02-2017 10:12
PCX16 <DIR> 21-02-2017 10:21
SEM4 <DIR> 21-02-2017 10:12
SHAKER <DIR> 21-02-2017 10:07
TP <DIR> 21-02-2017 10:07
ADSET COM 80 13-05-1994 15:11
DMACHK EXE 9,776 26-11-1993 23:49
MIX2C VAL 11 16-02-1995 9:22
MIXSET EXE 12,800 25-01-1995 10:48
OKMODE EXE 21,008 13-05-1994 15:11
OKMODE TXT 3,023 13-05-1994 15:11
SETOK EXE 112,880 13-05-1994 15:10

--- добавлено 21 фев 2017 ---

Oksori Professional 1.0, 2.0, 3.0
installed Directory compress
okpro



oksori 1.7 game play
disk ver & CD ver

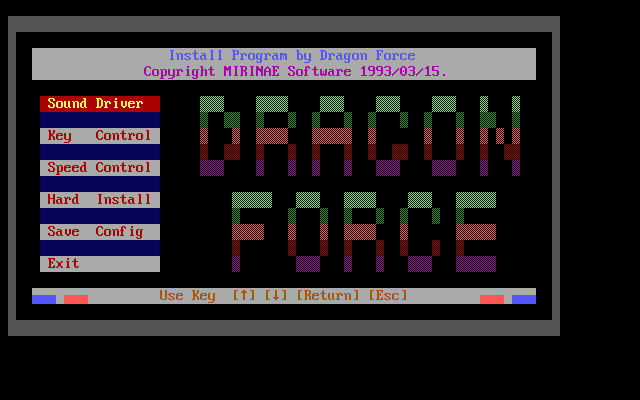

game " The Day 3 Dragon Force"

Disk ver set Sound Blaster
http://serviceapi.nmv.naver.com/fla...08d4f17381582fe3ceaf4abe&width=544&height=306


CD ver set OKSORI only(Oksori sound card bundle)
http://serviceapi.nmv.naver.com/fla...d127c2c820b7933a170cba14&width=544&height=306

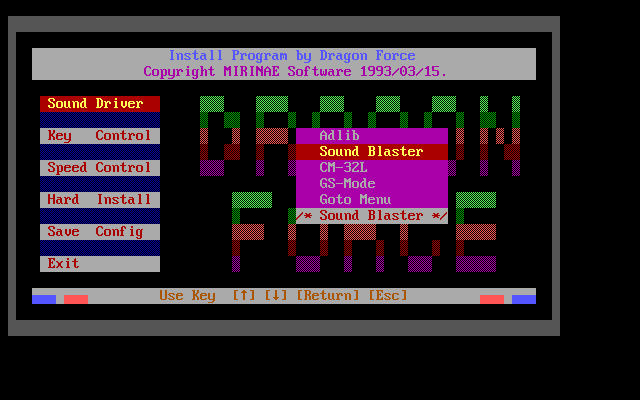

disk ver setup Ad-Lib ~ GS(MIDI)



spc9999 , Можешь ли выложить геймплей того же Doom/DoomII? Здесь людям проще по знакомой музыке увидеть разницу с другими аудиокартами.



Лучше тогда monkey island , doom не очень удачен в плане найти разницу.



Музыка с 9-й карты замечательно для этого подходит.
Сразу становится ясно, чем плоха кривативовская замена OPL.

С первых уровней тоже вполне работает за счёт того, что слышали все и слышали много.
Хотя я совсем не против острова.



Я к тому, что doom очень спецефичен сам по себе по звучанию.
С островом в общем сразу все становится понятно, там люди затачивали музыку, в отличии от дума.



Ну, давай тогда до кучи мне музыку из:
- Hocus Pocus (хотя бы главная тема )
- Lands of Lore 1
- Legend of Kyrandia 2
- Rise of the Triad
- Hexen
- Heretic
...можно продолжать и продолжать.
