Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@iceb0n, SB Live (по меньшей мере "тех" ревизий) отлично работает в Doom, Duke3d и т.п. Space Quest 5 - так вообще, прозрачное чудесное звучание вне конкуренции (имхо)



@Suchender, Да ну? Прям таки отлично? И с FM проблем нет и для Duke3D патча не выпускали известного?



Ну так а чего дергаться, если патч как бы УЖЕ ЕСТЬ (и давно)?

дядя Лёша

Йоптыть... А ведь все мои положительные эмоции от SC-155 были как раз от ИМЕННО ЭТОЙ САМОЙ (физически) коробочки, в которую была запихана эта "дочка", которую Лёха давал мне "погонять"...
Вещь!

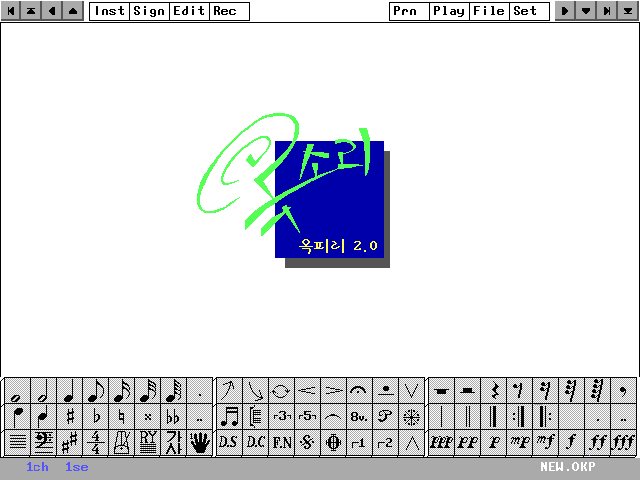

Oksori Okpiri 2.0 Free card version English modfy

set oksori=V0 S220 M330 I7 D1
env set need
adset.com run

oksori2e.exe run

okp_eng folder is okpiri okp data English samples


(gasa) is Text
text input ... Kor/Eng toggle is alt + space key



@дядя Лёша, просто не в курсе этих проблем. Ради интереса попробовал стартовать это дело на CT4670, когда тестил карту - чего никогда ранее не делал, - и оказалось, что так. По дюку - ну не знаю, патчей не ставил, может уже и внедрен.

p.s. а по ссылке, - между делом еще и это (я хоть и не силен в английском, но прочел сразу ) - Not everyone has encountered this problem. Ну а то, что далее по смыслу, - я тестировал не так долго, может после что-то и вылезло бы. Возможно, это как-то от кодека зависит (хотя сильно сомневаюсь) - Sigmatel или Creative (у меня есть карты CT4670 и такая и такая), или от версии главного чипа.



@MAN-biker, у меня в ней как раз SCB-55 трудится! Я взял эту коробочку для экономии адресов. У меня MT-32 сидит, понятно, на адресе 330, Dream SAM-9407 на адресе 300, NEC XR-385 на адресе 320. Чтобы не выбирать адреса 310, 340, 360 и т.п. (которые не все игры хотят видеть), потребовалось дочку роланд запараллелить с ямахой на один адрес. Этот бокс оказался идеальным решением.

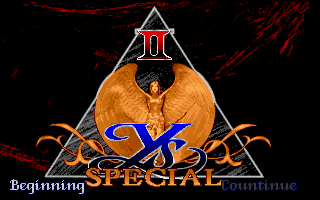

DOS game YS2 special
this game support internal pc speaker, ad-lib(MUSIC), soundblaster(FX) only..
midi version no product...



Play Oksori WS32-MEF2(4M) SAM9233 OPL-3 Mode
http://serviceapi.nmv.naver.com/fla...970cffb4b4e3448523d3c4b0&width=544&height=306

Play Oksori 1.7 YM3812
http://serviceapi.nmv.naver.com/fla...2350c78bfc976a804f0bfea8&width=544&height=306

Play DOSBOX SVN OPL-3 Mode
http://serviceapi.nmv.naver.com/fla...d22f1247e75b49f5c934775b&width=544&height=306



Может для товарища отдельную тему создать? С молебельным столбом с известной надписью)) Вон как его распирает.



А я уже давно об этом написал, вполне логично было бы:



@MAN-biker, да, я, разумеется, читал Поддерживаю)) Собираем голоса!



oksori software hercules card run

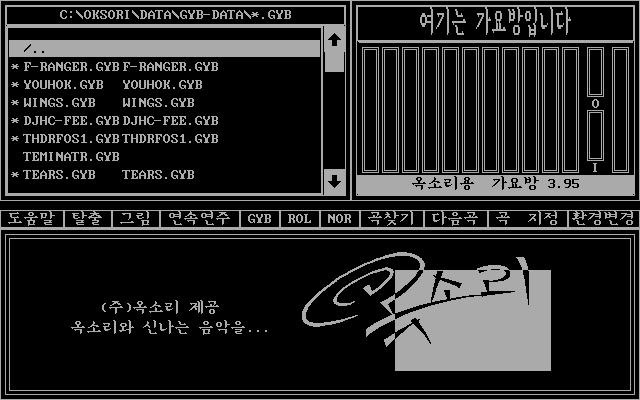

oksori Gayobang(GYB stuido)


http://serviceapi.nmv.naver.com/fla...e8b539131aec7fc67dced3e8&width=544&height=306

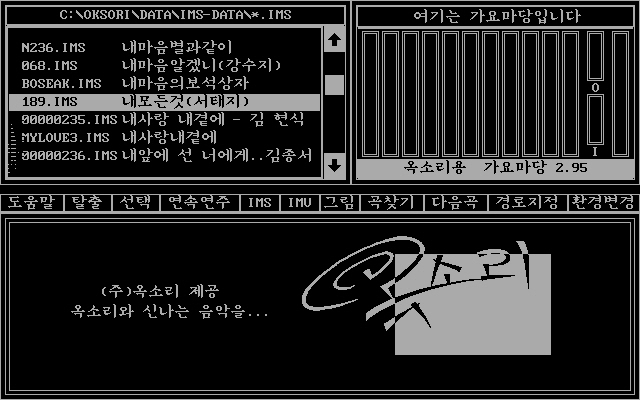

oksori Gayomadang(IMS stuido)


http://serviceapi.nmv.naver.com/fla...89fc13642110a47682ed43d4&width=544&height=306

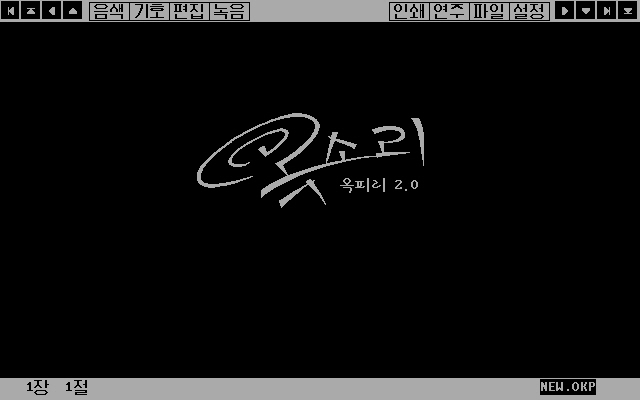

oksori Okpiri



http://serviceapi.nmv.naver.com/fla...2995e692ac02046cdfa5489c&width=544&height=306

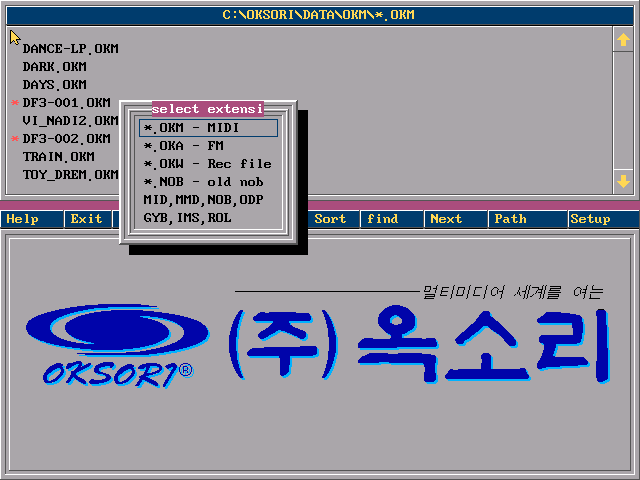

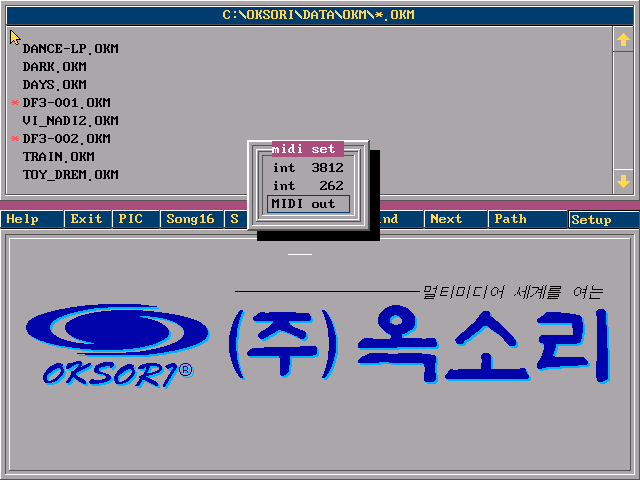

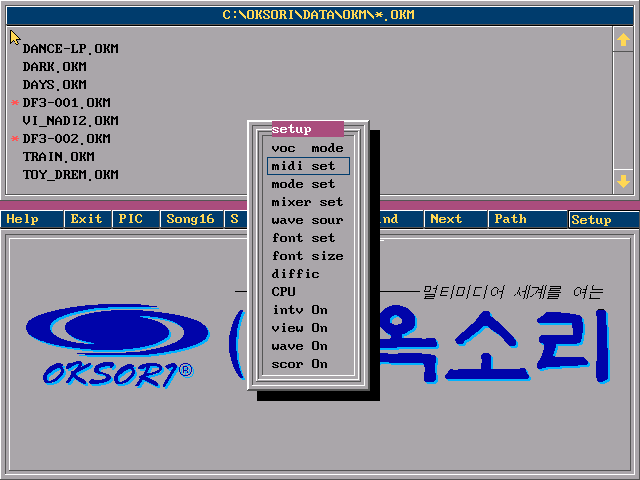

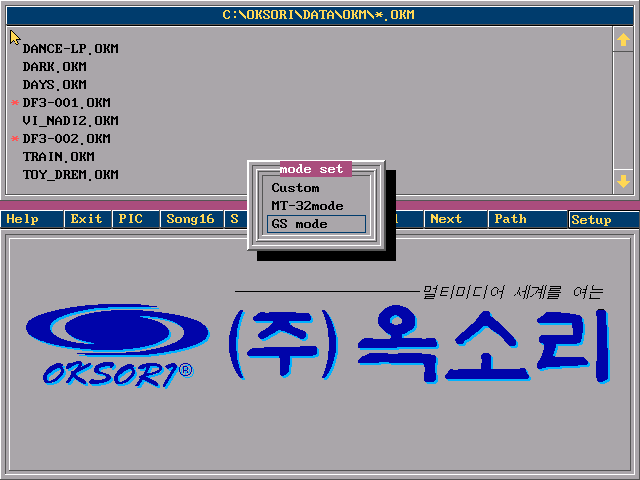

Oksori Norebang set menu



Please create a separate topic for your card.
It is better to create a separate blog.

example: http://www.old-games.ru/forum/xfa-blog-home/



По многочисленным просьбам, Oksori переехал в отдельную тему (Кому интересно):
http://www.old-games.ru/forum/xfa-blog-entry/oksori-sound-card-device.3802/
(Прямая ссылка, что бы не приходилось искать).



Picture is 180 rotation ...!!!!
check it now !!!.



it is a holiday today.

https://en.wikipedia.org/wiki/April_Fools'_Day



@tuliss, смех смехом, а товарищу, наверное, пришлось монитор крутить Аж запаниковал.



Насколько я знаю, в Кореи есть подобный праздник.

만우절

Но вот как они там его отмечают не готов ответить вообще. Искать лень. Возможно у них есть и свой праздник похожий праздник, который отмечается в другой день.



Раздобыл IBM Aptiva SW1C. Интересно, в сравнении с аналогичным Terratec TTWT, банк мне показался более интересным и аутентичным. Более того, совершенно субъективно, это лучшая (в моем восприятии баланса сэмплов, по своей близости по духу к fm) wt-карта в своем классе

p.s. впечатления оказались обманчивыми, более высокий уровень громкости показал, что звук Terratec и этой дочки практически идентичен. Такие дела.



Нужна помощь с поиском мануала на CT2860, SB16 Value (ViBRA 16S).
Нигде не могу найти описание джамперов.



на th99 смотрел?
