Hard Звуковые карты для DOS

Тема в разделе "Hard & Soft", создана пользователем easy_john, 21 май 2013.

?

Какие карты у вас есть

  1. Disney Sound Source / Covox / LPT dac

    5,8%
  2. Adlib

    5,5%
  3. IBM Music Feature Card / Tandy / PCjr

    0,3%
  4. Sound Blaster 1.x/2.x/Pro

    13,0%
  5. Sound Blaster 16/Vibra

    39,4%
  6. Sound Blaster awe32/awe64

    48,3%
  7. Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)

    44,5%
  8. Pro Audio Sрectrum, PAS pro, PAS 16

    2,7%
  9. Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)

    8,9%
  10. Gravis Ultrasound Amd (PnP/PnP Pro)

    7,9%
  11. Roland MT-32 series (LAPC, MT-32, CM-32, ...)

    7,2%
  12. Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)

    6,8%
  13. Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)

    8,6%
  14. Ensoniq Soundscape series

    5,5%
  15. Yamaha XG series (db50xg, sw60xg, ...)

    19,9%
  16. Terratec AudioSystem EWS64XL

    3,4%
  17. Other Wavetable based (Aztech WaveRider 32+, ... )

    5,5%
  18. Sound Blaster Live

    42,8%
  19. Aureal Vortex

    31,2%
  20. DB waveblaster и другие

    7,2%
Можно выбрать сразу несколько вариантов.
  1. easy_john

    easy_john

    Регистрация:
    14 мар 2008
    Сообщения:
    1.708
    Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
    Настройка/характеристики/качество/драйвера/совместимости и т.п.

    Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

    Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
    1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
    Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

    Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


    2) "Синтезатор", использовался для воспроизведения музыки.
    2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

    Плюсы: музыка будет (практически) одинаковая на всех картах.
    Минусы: качество музыки.
    Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

    2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

    Плюсы: качество музыки на порядок выше FM синтеза.
    Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
    Типичные стандарты:
    Технический стандарт используемый в играх:
    - нативный для некоторых карт исключений: GUS, AWE 32/64
    - общий, просто на передачу midi нот: MPU-401
    Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

    В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

    Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
    Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
    К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


    Список классов звуковых карт для примера и привлечения внимания:
    - PC Speaker
    - Disney Sound Source / Covox / LPT dac
    Характеристики
    - Adlib
    Характеристики
    - Tandy / PCjr
    - IBM Music Feature Card / Yamaha FB-01
    - Sound Blaster 1.x/2.x/Pro
    Характеристики
    - Sound Blaster 16/Vibra
    Характеристики
    - Sound Blaster awe32/awe64
    Характеристики
    - Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
    - Pro Audio Sрectrum 16
    Характеристики
    - Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
    Характеристики
    - Gravis Ultrasound Amd (PnP/PnP Pro)
    - Roland MT-32 series (LAPC, MT-32, CM-32, ...)
    - Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
    - Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
    Характеристики
    - Ensoniq Soundscape series
    - Yamaha XG series (db50xg, sw60xg, ...)
    Характеристики
    - Terratec AudioSystem EWS64XL
    - Other Wavetable based (Aztech WaveRider 32+, ... )
    Характеристики
    - Sound Blaster Live
    - Aureal Vortex
    - DB waveblaster и другие

    Звуковые карты работающие в DOS с цифровым выходом s/p-diff
    Табличка

    Работа PCI звуковых карт в DOS:
    Подробности
    + DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

    Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
    Отдельные факи по:
    - Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
    - SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
    - SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
    - Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

    Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
    Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

    Драйвера для старых звуковых карт:
    Коллекция сайта vogons: VOGONS Vintage Driver Library
    Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

    "Ликбез" по ISA звуковым картам ESS от @Yuriy_X:

    Звуковые карты на чипах ESS (ISA)

    Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

    Особенности самых распространённых чипов ESS
    • ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
    • ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
    • ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.
    Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

    Какие карты ESS встречаются в продаже

    Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

    Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

    ПО, необходимое для работы карт ESS

    ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

    Резюме-вывод

    Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

    Звуковые карты на чипах Aztech (ISA)

    На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, при этом редкими их тоже не назвать. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

    В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно смело подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти EEPROM.

    Особенности поколений аудиокарт Aztech
    • 1-е (1992-1994 г.). Карты на ранних чипах Aztech (AZTS…) не используют Plug&Play и не поддерживают интерфейс MPU-401. Большинство экземпляров первого поколения могут работать в режимах Sound Blaster 2.0 (моно), Adlib, Covox и Disney. Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM2812 или OPL3/YMF262.
    • 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, который тоже лишён поддержки Sound Blaster Pro под DOS (только моно). В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262.
    • 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
    • 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.
    Какую карту Aztech выбрать

    Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. В этой связи ответ на вопрос, какая карта Aztech лучше, обычно сводится к выбору между AZT-2316 (3-е поколение) и AZT-2320 (4-е поколение).

    Для системы без Plug&Play (386 или ранние 486) оптимальной будет nonPnP карта на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

    ПО, необходимое для работы карт Aztech

    Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

    Резюме-вывод

    Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).

    Последнее редактирование модератором: 20 ноя 2024 в 23:51
    bl00dshot, unp, HotChip и 17 другим нравится это.
  2.
  3. Uka

    Uka

    Переводчик

    Регистрация:
    21 окт 2012
    Сообщения:
    27.468

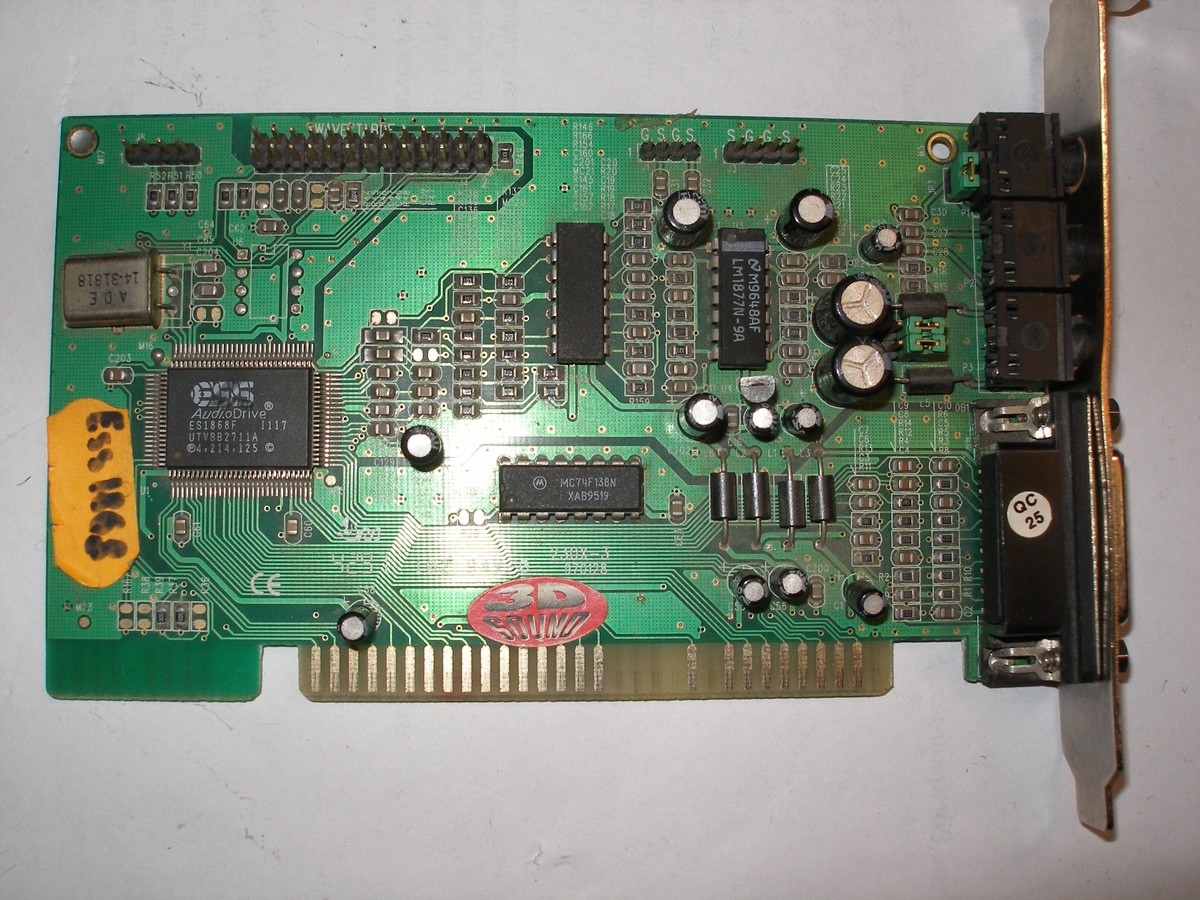

    Случайно приобрёл для старого ПК звуковую карту на микросхеме "ESS AudioDrive 1868F" (за 1 долл.).
    Звук "Adlib / Sound Blaster" в играх работает отлично, но не могу найти документацию на подобный набор разъёмов и переключателей.


    Что за три разъёма на 4 штырька? Какой из них должен выполнять функцию воспроизведения музыки с CD-ROM? А разъём "волновая таблица" - для какой-то дочерней платы?
    И что за "3D Sound", как он должен себя проявлять? Вроде бы никакого доп. процессора типа QX2130 на плате не видно, хотя драйвер установился без проблем и 3dsound.exe в Autoexec.bat прописал.

  4. TheMadLynx

    TheMadLynx

    Хелпер

    Регистрация:
    9 июн 2015
    Сообщения:
    6.768
    @Uka, 2 по 4 штырька справа -- это аудио-CD вход для двух стандартов: Sony и Panasonic. "3D" в картах того времени обычно подразумевает расширение стереобазы с одновременным усилением басов и высоких частот -- строго на любителя. На разъем Wavetable вешаются дочерние карточки для более качественного воспроизведения General MIDI (GM) формата музыки. Без этого в среде Win будет доступна только софтовая эмуляция, а в досе GM не будет доступен вообще. Ну или придется через порт джойстика внешний синтезатор подключать. Примеры таких карточек: Dreamblaster X1, Yamaha DB50XG, Creative Waveblaster и так далее -- сотни их. 4 штырька слева не известно для чего, но вероятнее всего вход для модема.

    Последнее редактирование: 10 июл 2017
    MAN-biker и Uka нравится это.
  5. Uka

    Uka

    Переводчик

    Регистрация:
    21 окт 2012
    Сообщения:
    27.468
    На документации к другим платам 1868F похожий разъём J6 обозначен как "4 pin Internal Connector for SPEAKER OUT". Пробовал подключать туда динамик от корпуса - ничего не звучит. Может, нужно соединять его с разъёмом "Speaker" на материнской плате, чтобы звук вместо динамика шёл через карту? Но для этого нужен кабель.
    --- добавлено 10 июл 2017, предыдущее сообщение размещено: 10 июл 2017 ---
    А где какой? :) Есть "SGGS" и "GSGS". Ну, когда поставлю CD-ROM, попробую (хотя он у меня Mitsumi).

  6. TheMadLynx

    TheMadLynx

    Хелпер

    Регистрация:
    9 июн 2015
    Сообщения:
    6.768
    Если это разъем для спикера, то именно так -- звук с материнской платы будет выводится через обычные колонки.
    G -- это земля. Нужно посмотреть на разъем на самом сидироме -- выходы там тоже подписаны и земля обозначена. По взаимному расположению будет понятно, что куда подключается.


    Вложения:

    Goblinit, MAN-biker и Uka нравится это.
  7. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.488
    Современные приводы все в центре 2 земли имеют и по краям левый и правый каналы.
    По самой карточке - простая затычка, но на неплохом чипе. Хорошая совместимость с SBProII и мало проблем в играх под DOS. Звучание, естественно, немного отличается. Мне ямаховские 71х в этом плане нравятся больше. По качеству звука - зависит от экземпляра (про шумность и помехи).

    Последнее редактирование: 10 июл 2017
  8. Рыжий Тигра Сам себе «пират»

    Рыжий Тигра

    Регистрация:
    3 май 2012
    Сообщения:
    1.823
    И-мен-но. А в микшерной программе, соответственно, должна быть ручка настройки его уровня. Качество оч' даж' не ахти, но зато все звуки в одной паре наушников, что удобно.

  9. zw_Gunslinger

    zw_Gunslinger

    Регистрация:
    13 сен 2013
    Сообщения:
    9

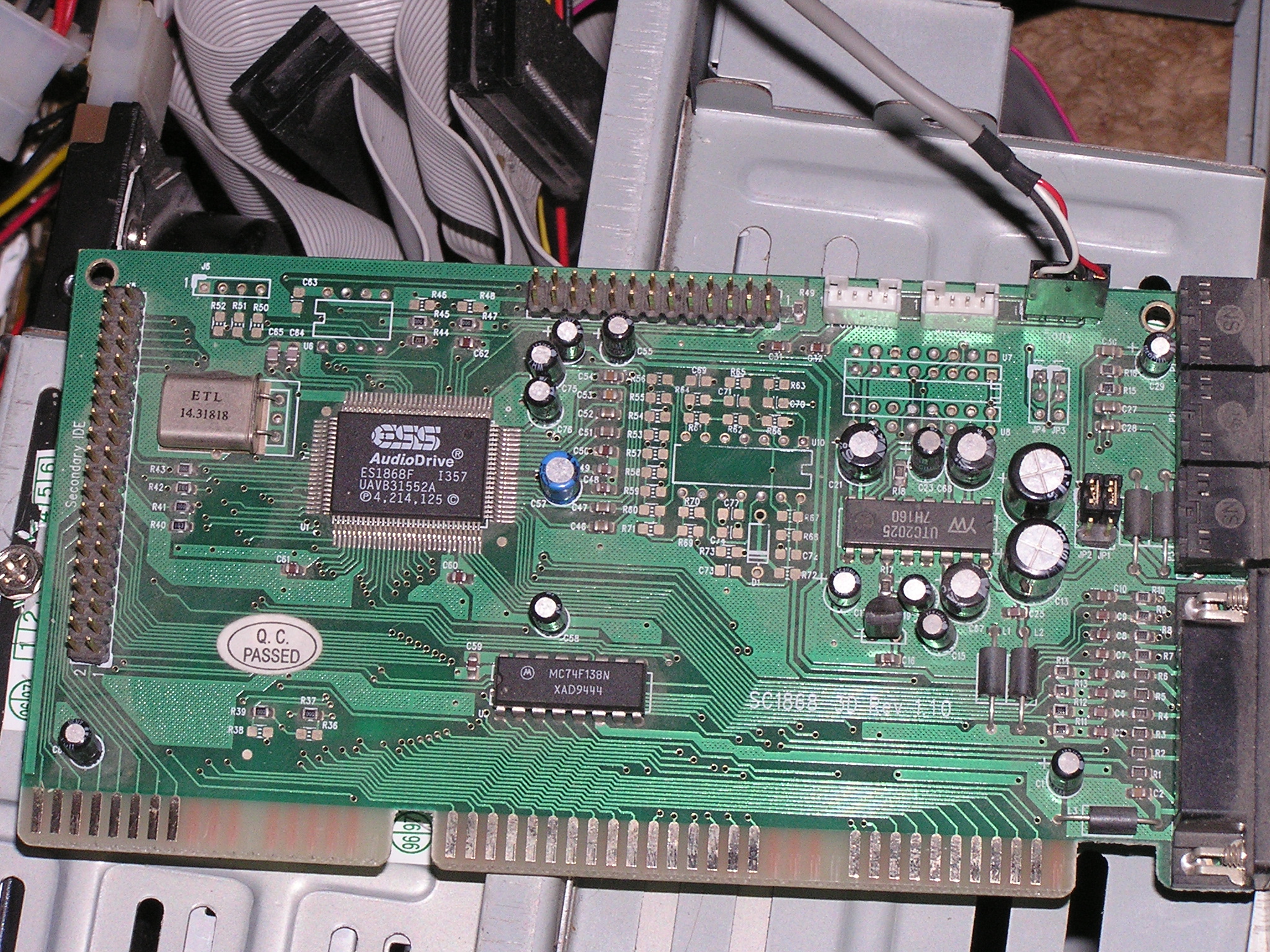

    Добрый день. Как подключить оптический привод к звуковой карте (ESS ES1868F)? В некоторых играх есть AudioCD-музыка, она идет с выхода на передней панели сидюка, а надо с выхода звуковухи. Я, конечно, пробовал соединять внутренний выход CD с тем, что мне показалось входом аудиокарты, но без эффекта. Звук с сидирома идет исправно, проверил, подключив к новой карточке. Подскажите, как решить проблему. Может, нужно какой-то драйвер запустить или джампер переставить?
    --- добавлено 11 июл 2017, предыдущее сообщение размещено: 11 июл 2017 ---
    Только сейчас заметил, что сверху обсуждают похожую карточку. Вот что интересно - тот разъем, куда я пробовал подключать сидиром, подписан как "Sony". А TheMadLynx сверху утверждает, что Sony - это GSGS, в то время как у меня с CD идет, очевидно, SGGS.
    --- добавлено 11 июл 2017 ---
    Придется паять, похоже.


    Вложения:

    • P7110080.JPG
      Размер файла:
      1,5 МБ
      Просмотров:
      499
  10. MisterGrim Very old

    MisterGrim

    Legacy

    Регистрация:
    29 ноя 2007
    Сообщения:
    25.423
    Так звук-то всё равно будет, только каналы в противофазе.

    MAN-biker нравится это.
  11. zw_Gunslinger

    zw_Gunslinger

    Регистрация:
    13 сен 2013
    Сообщения:
    9
    Звука нет, в этом проблема.

  12. MisterGrim Very old

    MisterGrim

    Legacy

    Регистрация:
    29 ноя 2007
    Сообщения:
    25.423
    В микшере громкость может быть выставлена в ноль по умолчанию.

    MAN-biker нравится это.
  13. zw_Gunslinger

    zw_Gunslinger

    Регистрация:
    13 сен 2013
    Сообщения:
    9
    А где в досе микшер?

  14. MisterGrim Very old

    MisterGrim

    Legacy

    Регистрация:
    29 ноя 2007
    Сообщения:
    25.423
    Для каждой карты свой, идёт вместе с драйверами.

    MAN-biker нравится это.
  15. zw_Gunslinger

    zw_Gunslinger

    Регистрация:
    13 сен 2013
    Сообщения:
    9
    Спасибо за совет, нашел, скачал, запустил, работает. Я сам как-то не додумался драйвер поискать, привык, что звук прямо в играх настраивается. Если кому надо, архив во вложении.


    Вложения:

    • 1868dos.ZIP
      Размер файла:
      50,3 КБ
      Просмотров:
      52
    MAN-biker нравится это.
  16. Uka

    Uka

    Переводчик

    Регистрация:
    21 окт 2012
    Сообщения:
    27.468
    @zw_Gunslinger, а какой разъём был рабочий, "Sony", SGGS?
    А по громкости - да, у ESS1868 громкость каналов "CD" и "Midi" по умолчанию выставлена на "0".

    MAN-biker нравится это.
  17. zw_Gunslinger

    zw_Gunslinger

    Регистрация:
    13 сен 2013
    Сообщения:
    9
    У меня там только один разъем подходящий, правый верхний на моем фото, где подключен провод. Он подписан "Sony", насчет распиновки SGGS не уверен.

  18. TheMadLynx

    TheMadLynx

    Хелпер

    Регистрация:
    9 июн 2015
    Сообщения:
    6.768
    @zw_Gunslinger, SGGS это и есть распиновка SONY, я зря картинку что ли прикрепил?

  19. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.488
    У многих шнурков, что можно сейчас найти, 3 провода, один на 2 земли и два сигнала по бокам. Ты уверен, что такой будет в противофазе, а не коротить один канал на землю? :)

    MAN-biker нравится это.
  20. MisterGrim Very old

    MisterGrim

    Legacy

    Регистрация:
    29 ноя 2007
    Сообщения:
    25.423
  21. MAN-biker

    MAN-biker

    Регистрация:
    17 авг 2008
    Сообщения:
    4.171
    Перепиновать можно всегда без пайки - выдернул иголки и переткнул как нужно, перед этим проверив.
    И еще мне казалось, что стандартов было 3. Или я с вариантами CD-ROM интерфейсов путаю (PANASONIC/SONY/MITSUMI)?

  22. Gamecollector

    Gamecollector

    Регистрация:
    23 сен 2016
    Сообщения:
    2.410
    Было 3 варианта разъёмов со стороны звуковой карты. Такой же как со стороны CD, под вилку Molex 70066G (чаще всего Molex 70553).
    А вот как официально обзывался белый разъём на 3 или 4 контакта (шаг контактов 2 мм), использовавшийся, в частности, Creative - не нашёл пока что.

    Короче, поискал и посмотрел где у Molex 70553 официально 1-й контакт. Судя по документации - если смотреть на контакты, и защёлка сверху, то 1-й контакт - справа.
    Значит раскладка MPC - LGGR. Просто на иллюстрации выше она вверх ногами нарисована.

    Примеры этого самого белого разъёма: на 3 контакта - GUS MAX, на 4 - практически любой SB16/AWE.

    Последнее редактирование: 14 июл 2017
    MAN-biker нравится это.
  1. На этом сайте используются файлы cookie, чтобы персонализировать содержимое, хранить Ваши предпочтения и держать Вас авторизованным в системе, если Вы зарегистрировались.
    Продолжая пользоваться данным сайтом, Вы соглашаетесь на использование нами Ваших файлов cookie.
    Скрыть объявление
