Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Мануал к моему клону, там вроде все разъёмы описаны.



Не, в мануале даже фото нет, не то что распиновки. Но рано или поздно официальное название для этого белого разъёма откопаю, он до сих пор используется.
Я, кстати, прекрасно понимаю, с чего в Creative такое долгое время продолжали ставить белый GLGR на звуковые карты. Они этот разъём закупили, небось, в астрономических количествах. И выкидывать из-за принятия стандартного разъёма MPC не захотели.
Ну и по габаритам этот разъём поменьше. С одной стороны его из-за этого вытаскивать неудобно, с другой - для производителя это в плюс.

З.Ы. Ходят слухи, что какой-то тамошний рукижоп на некоторых картах от Creative умудрился надизайнить их разъём, но с классической распиновкой LGGR. Не знаю, не попадалось как-то... Но вполне верится.



@Goblinit, интересно, спасибо.
Жаль, на моей нет ни J2, ни J5. А J6 тут обозначен как "Hardware Volume Control Connector", а не "Speaker Out", как на других виденных мной мануалах. Что это и зачем оно?



Есть ещё вариант, когда 2 средних пина закорочены на разъёме отдельным коротким проводом.



@Uka, да хрен его знает. Вероятно, можно подключить потенциомер



После недолгого перерывания интернетов - всё же нашёл правильное название для разъёма cd-in от Creative. JST PH это, конкретно - JST B4B-PH-K.
И да, если смотреть на розетку когда ключ сверху, то первый контакт - слева, судя по документации производителя. Так что распиновка от Creative - GLGR.

Концепция поменялась. Уточнил положение первого контакта на розетке для стандартного MPC разъёма (которая Molex 70553 в 99% случаев), Если розетка контактами вверх и защёлкой вперёд (как оно обычно и бывает). то он слева.
Раскладка для MPC очередной раз меняется с RGGL на LGGR, на этот раз, похоже, окончательно.

По поводу разъёмов Sony, Mitsumi и Panasoniс (возможно ещё Toshiba) - глухо пока что...



Немного картинок звуковых карт с проприетарными разъёмами cd-in.

Shuttle HOT-223.
Что характерно - Sony и Mitsumi похожи на показанное на иллюстрации, а вот Panasonic использует JST PH с 4 контактами...

Terratec EWS-64L.
Аж 4 разъёма.

Miro Sound PCM10.
4 интерфейса для CD - 4 разъёма CD_in. Логично? Логично...

Увы, мануалов для этих раритетов не откопал.

И, похоже, можно уже утверждать, что Sony использовала тот же разъём, что и процессорные вентиляторы, только на 4 контакта. Осталось, как обычно, правильное название для этого разъёма откопать...

CD-in на три контакта видел пока что на GUS'ах и, что забавно, на Oksori, которыми нас тут один эээ... фанат утомлял некоторое время назад. Причём часто там не JST PH на три контакта стоит, а что-то другое...



Третью страницу обсуждаете... распиновку линейного стереовхода. Иногда удивляете меня глубокими познаниями в том или ином вопросе, а иногда методическим обсасыванием какой-то откровенной фигни. Посмотрите на разводку в каждом конкретном случае, земля видна сразу. Отыскивание левого и правого каналов происходит методом научного тыка. Если есть заводской подходящий шнурок, то левый белый, правый красный. Проприетарно, не проприетарно... Тоже мне, высокие стандарты нашли. Переливаете из пустого в порожнее.

Это самый безобидный пример «проприетарности» в истории, когда «несовместимость» высосана из пальца. Обсуждать это – всё равно что спорить о разнице в порядке номеров квартир, установленном разными ЖЭКами. Дурость какая-то.



Да, но моя квартира могла бы быть 13-ой! Вдруг это бы перевернуло всю мою жизнь?



К чему столько грубости и бурных словоизлияний не по теме?
Не нравится читать то, что обсуждают другие, - так и не читайте.

--- добавлено 15 июл 2017, предыдущее сообщение размещено: 15 июл 2017 ---

Кстати, о распиновке линейного стереовхода

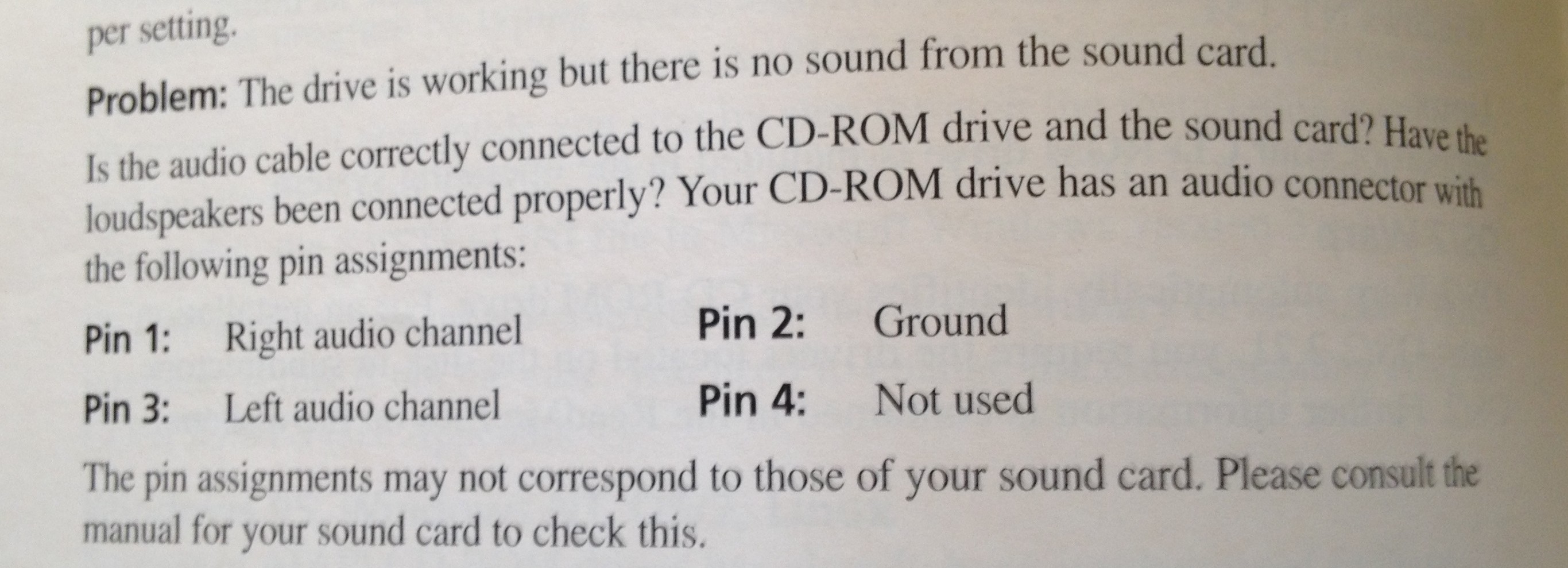

Изучаю печатное руководство пользователя к своему приводу ATAPI IDE CD-ROM производства компании Mitsumi, - налицо явное противоречие. Судя по схеме подключения, там RGGL - и стандартный разъём "MPC", если следовать картинке от @TheMadLynx, - но тут же в тексте утверждается, что это RGL-, т.е. нечто проприетарное...



Конечно, не исключено, что текст в руководстве остался старым, от того времени, когда Mitsumi ещё не перешли на стандартный разъём. Увы, проверить в настоящее время, видимо, не получится - звуковая карта у меня без IDE-интерфейса, а BIOS 386-го ПК не позволяет подключить диск без прописывания головок-секторов.

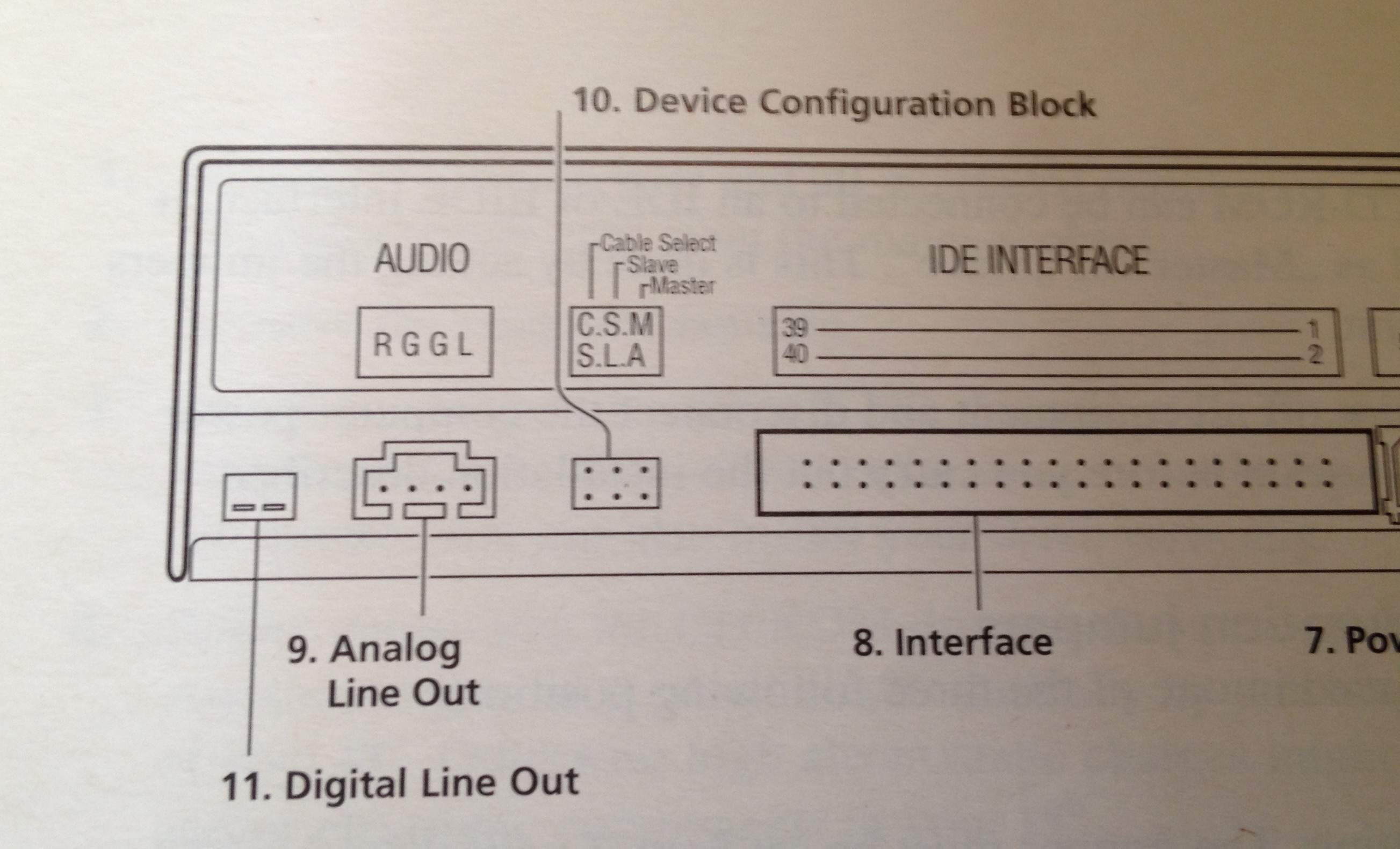

@Uka, актуальная распиновка на самом приводе указана, а в руководстве могут быть ошибочные сведения. Вообще, проблема (проблема?) действительно не стоит столь большого внимания, поскольку уже в середине 90-х в ходу вовсю были универсальные шнурки с тремя разными разъемами на конце. Уж куда-нибудь оно точно воткнется и зазвучит.

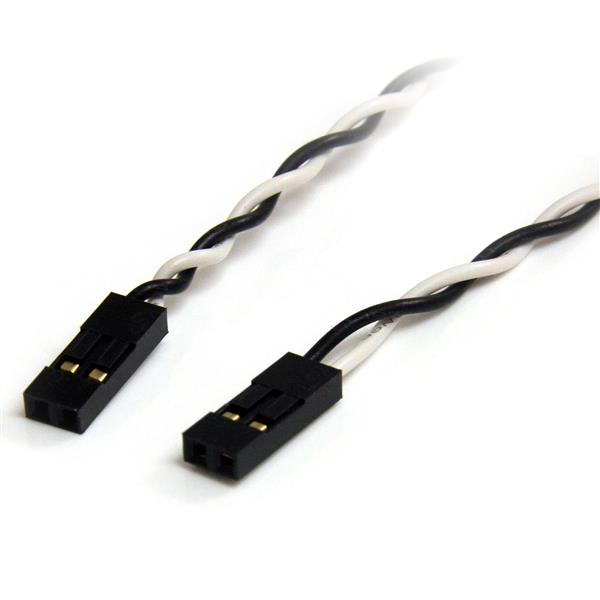

Ну потому что это реально смешно. Отвечаю по теме крупными изображениями: берём пару вот таких

кабелей, получаем 4 контакта, вставляем нужным образом.

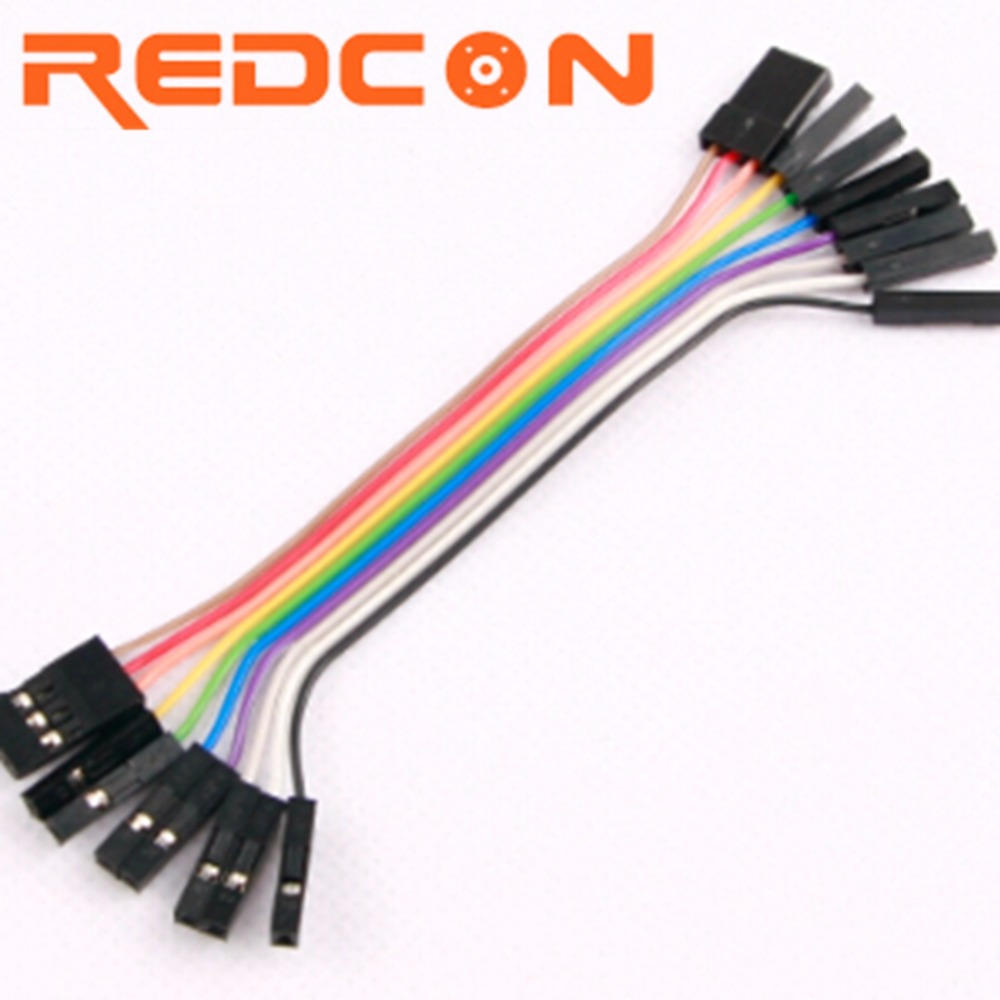

Или один кабель типа такого,

но подлиннее, каждый контакт одинарный, вставляется независимо. На тройном можно вытащить клеммы и переставить нужным образом.

Я просто не понимаю, в чём заключается проблема, почему понадобилось копать мануалы, какая там труднодоступная техническая информация содержится на эту тему.



Хочу посмотреть, как кто-то в системнике под столом пытается собрать в кучу разъём из одинарных контактов.
Для полного счастья - пусть там ещё будет PCI звуковуха в нижних слотах.

Берётся шнурок с нужным разъёмом на 4 пина, шило, и разбирается (они разборные, зацеп через окошко прижать и потянуть за провод). После чего собирается в нужном виде.



Для окончательной нирваны - встроенная на материнке. И CD_in расположен классически - между задней стенкой системного блока и разъёмами PCI.
Тут когда питание в 3.5" floppy приходится втыкать - уже от мата уши вянут. Особенно когда отсек на 2 диска и во втором HDD стоит. А про одинарные контакты вообще молчу...

JST PH тоже разборные, разумеется, только там защёлка не на контакте, а на колодке. И её отжимать надо.



Плюс у этого чипа расширенный FM-синтезатор (ESFM), в играх, где ESFM поддерживается, звучит очень здраво. Например, в "Z". Красивый насыщенный бархатистый такой звук.



Ребят, чувствую себя глупо и хочу это исправить. Давно пора. Объясните, пожалуйста, каким образом в игре Prince of Persia (классической) звук падающих и разбивающихся плит, а также звук дверей бывает или "простой", или "продвинутый"? Ранее отмечал, что на awe32-64 продвинутые эффекты имеют место быть, а на вибрах, awe16 или ямахе 719 - нет. А на днях столкнулся с тем, что vibra от asus вдруг выдала эти самые продвинутые эффекты.. (все на тех же драйверах, что обычно использую для вибр).



"Простой" - это классический OPL звук. "Продвинутый" - это по сути wave звук от Sound Blaster или совместимой. И тот, и другой вариант поддерживаются этой игрой при воспроизведении данных звуковых эффектов. Я тоже слышал неоднократно эту разницу. Если выбрать в настройках не SB, а ADLib, то эти звуки станут "простыми".



@LANRUS, спасибо большое. С моей стороны это можно было предполагать. Но когда случился момент с виброй от asus, для меня логика нарушилась))



Кстати - должен заметить, это не так. Windows-программа под кодовым обозначением "MIDI Mapper" показывает мне наличие в системе не только устройства General MIDI, но и "ESS Audiodrive Stereo MIDI", "ESS Base" и "ESS Extended". Разве это "софтовая эмуляция"?

Да и DOS игры, в которых есть только MIDI-музыка, играют её очень даже неплохо! "Sam and Max", например, показывает в настройках, что у меня некая 4-OP FM. Наверное, это и есть "FM-синтезатор"? Интересно, "простой" или "расширенный".



Да, это софт и встроенный FM.

FM-синтез это не Wavetable.
Сравни звучание хотя бы SB16 и Roland SCC тут Soundcard test page
