Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Видел его. Но брать весь ситемник ради реально нужного одного только матрокса...
Да и так рублей на 70 посылок в почтовом отделении уже лежит, всё не как не успеваю после работы забрать.



На 70 тыр что ль? Я за всю жизнь на железо столько денег не потратил.

Надо торопиться, как бы назад эти сволочи не отправили.



А что в этом Millennium II особенного? Как и в AWE32 Value в общем-то.



это чуть больше 2000 р.

--- добавлено 11 окт 2017, предыдущее сообщение размещено: 11 окт 2017 ---

@MisterGrim, Скромно, но нормально, за такие-то деньги.



А, ну да. Белоруссия.



@nop, ну не знаю. Ничего вообще раритетного.
Ах да. Matrox на PCI — это как бы не брендовый какой десктоп типа Dell, где и AGP-то нет.



А типа на современном core I7 + кокой нибудь GTX1060 поиграть нельзя



Сам по себе синтезатор звучит хорошо, так что вопрос больше к конкретному саундфонту, который используется. Из замеченного лично: на родных Dream CleanWave в Grabbag (Duke Nukem 3D) инструмент Tubular Rings звучит тише, чем в эмулируемом роланде или креативовском X-Fi. Других особенностей не заметил. Но ведь и не во все игры я с ним переиграл. Из интернетов слышал, что Dreamblaster в Sam&Max звучит странно, но сам я не проверял. Надо брать игры, которые вам важны и проверять именно их. Для меня, например, одно только звучание в Raptor: Call of the Shadows "окупило" все затраченные средства.

Предельно субъективная тема. Я предпочитаю звук роландавских синтезаторов всем прочим (ямахам, коргам и т.п.) и я привык именно к такому озвучиванию GM. Поэтому использую только родные банки от Dream -- они основаны на оригинальных роландавских. GUD для Dreamblaster и всякое прочее-другое .sf2, что можно подгрузить в мой креатив, или в программные Fluidsynth, или в Bassmidi звучат уныло. Исключение: родной зашитый банк Creative X-Fi, который обеспечивает отличную ясность и гармонию звучания любых испробованных мною игр еще лучше чем Dreamblaster, но он маленького размера (не больше 2 Мб на слух), поэтому итоговое качество звучания все-таки за Dreamblaster.

По каким-то неведомым причинам товарищи из Serdaco распаивают элементы на дочерних картах на противоположной стороне платы относительно расположения разъема для подключения. В снаряженном состоянии электрические элементы дримбластера торчат наружу и, соответственно, ближайший верхний слот над звуковой картой лучше оставлять пустым, иначе дримбластер своими деталями упирается в соседнюю установленную плату. Я свой по этому поводу заклеил сверху изолентой. Второй нюанс: баланс громкости с остальным звуком. Без буста хотя бы +12 Дб в пресете звучать будет слишком тихо. Можно попробовать выкручивать поближе к нулю все позиции в микшере звуковухи, кроме wavetable, но проще прошить усиление в сам дримбластер.



Я, когда активно коллекционировал дочки, для себя тоже слушал их на определённом количестве игр более дотошно, нежели на других. В том числе на мидишках из Раптора. Понимаю, субъективно всё, вкусовщина, но чрезмерные гитарные рифы и запилы рапторовского саундтрека надоедали очень быстро на всём, кроме банального авешечного EMU8000.

Не совсем так. До 95-го года примерно Dream втихую, без лицензии "основывала" банки на роландовских инструментах, за что привлекалась японцами к суду, после чего всё это убрала из банков, и банки под маркой Cleanwave уже ничего роландовского не содержат. Другой вопрос, что Dream, возможно как раз в силу этих исторических событий, стремится более всего походить на роланд, и это ей действительно удаётся. В банках не на мегабайт, конечно, а от 4-х mb хотя бы.

Тут дилемма всегда. Вспомнить ту же TB Rio. Она смотрит элементами на плату, но они на ней такие все неудачно выпирающие, что я не помню ни одной карты, на которую она нормально вставала, в итоге просто лежала в коллекции, почти не играла. Понятно, на какой-то своей родной TB'шной карте-"хостинге", она стояла бы нормально. Но сути не меняет. А есть дочки, которые в принципе таких проблем не создают, вся элементная база максимально "плоская", те же SCB-55 и DB50XG примеры таких дочек. И Korg AG-x серия тоже.



Ну матрокс поскольку, а вот мать на слот 1, третьепень и АВЕ32 для наших краёв редкость. АВЕ я ищу на олайнеровской барахолке уже месяца полтора, на ay.by тоже голяк-голяком. А с авито стрёмно свзяываться - наложкой народ неохотно отправляет, а предоплата это слишком рисково.



Ан нет, тут я не прав. Суд был, но по итогу, видимо, договорились, и уже по лицензии, а не пиратски, роландовский материал всё так же в банках присутствует.
Atmel and Crystal Semiconductor Settle Copyright Lawsuit with Roland Corp. U.S. | EE Times



@Metallian1988, Offtop

А я постоянно мониторю Авито, благо доступ есть с работы тоже. Так я смог урвать рядом с домом первый пень 200MMX сборки 97-го года, в копусе FullATX, на ATX'овой матери SuperMicro + RAGEII на 4 метра и AWE32 Value. Пара винтов на 4 и 14 гигов ну и остального по мелочи.
Но самое ценное во всём этом, это наличие коробки со всей документацией и родными драйверами. Даже чеки сохранились - 6 500 000 не деноминированных рублей.



@Metallian1988, Я свои AWE уже даже из америки тянул. Кроме первого, ct3990, купленного здесь в 90-х по объявлению.
Просто реальная стоимость слотовых мамок и тому подобного настолько низка, что людям проще выкинуть, чем устраивать аукцион.



Offtop

Беспроблемно - уже нет.



Offtop

Какие там проблемы?, проблемы только в играх где была совместимость w98, и то далеко не все



Ну вот, опять двадцать пять. Каждый разговаривает на своём языке. Опять же, смотря что считать проблемой.
Если человеку нравится запускать все старые игры на Win10, пусть так и поступает. Всё равно никто никому ничего не докажет.

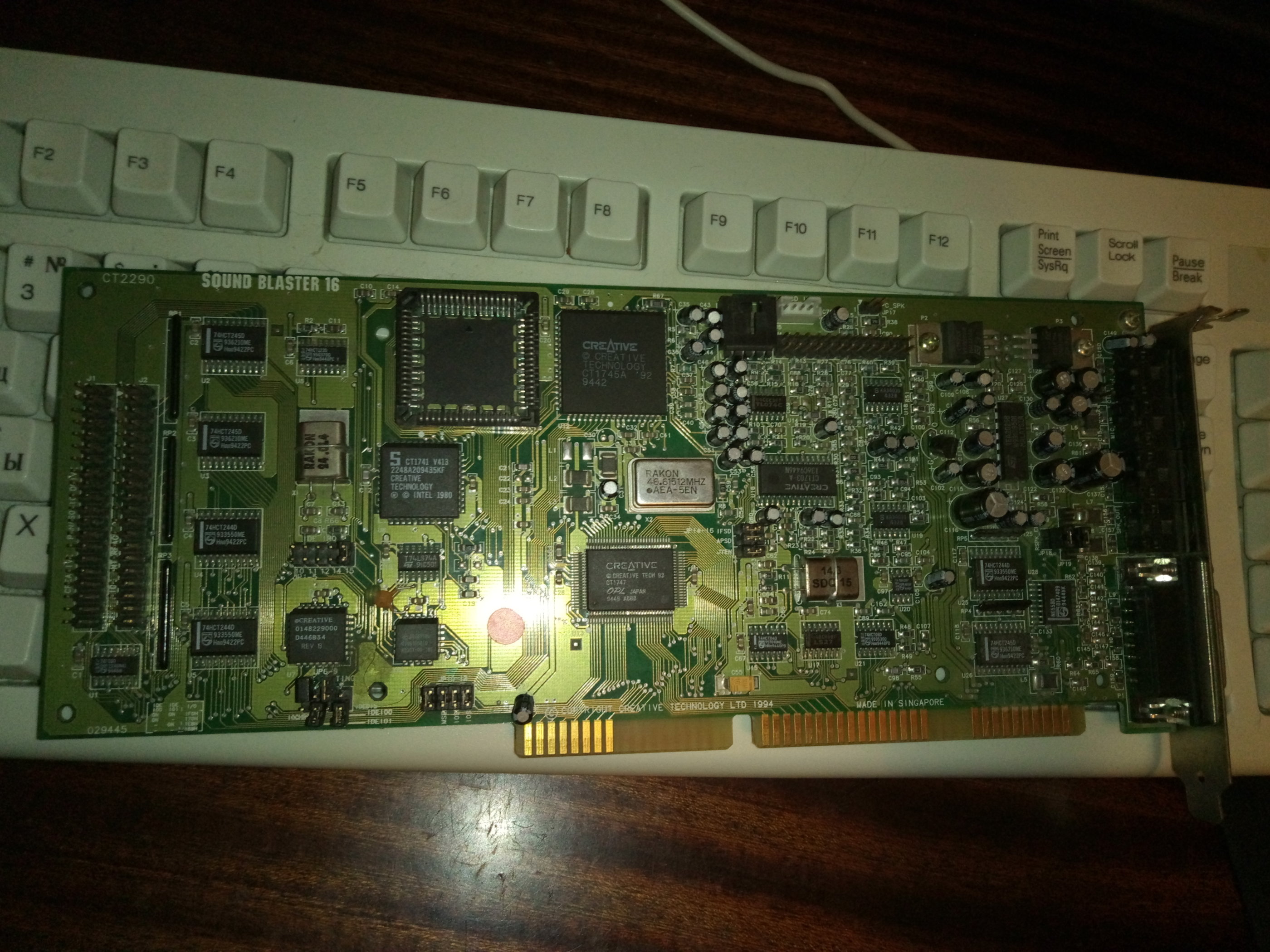

Ну вот, это SB 16 оказалась, а не AWE. Огроменная плата, 94 год выпуска (блин, мне было 6 лет, и я играл на спектруме с кассетником и на клоне атари)). Да вот диспетчер устройств ее не видит - она не PnP я так понимаю, нужно просто поставить дрова и расставить перемычки? Или это труп? Тут без ста грамм не разберешься.



Да, конечно, просто ставьте дрова (не pnp)

p.s. отличная плата. Такие люблю более тех же awe. Очень душевная.



А что, все огроменные платы обязаны быть AWE? Да, она не PnP. Почему сразу труп??? Перемычки, скорее всего, расставлены корректно. Нужно поставить дрова. Тоже мне, бином Ньютона. Я ставил без ста грамм, всё нормально.



Да просто я её высматривал на фотках системника (фоточки маленькие были, а продавец даже не знал что внутри - компьютер забрал за долги пару лет назад) и сверял с фотками в интернете - похожа была на awe 32 value.

Оффтоп: системник полностью рабочий оказался, и по документам я установил бывшего владельца - председателя белорусского шляхетства (мелкпоместные дворяне). Винт форматнуть рука не поднялась - буду завтра искать хозяина инфы
