Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



а можете кинуть пару примеров, а то что то не нахожу ничего толкового



@LANRUS, я о проблеме с дочкой)

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

Интересно.. мне если попадались, возможно даже не принял всерьез, теперь буду внимательнее. Есть только пара 1869

--- добавлено 14 окт 2017 ---

@dante1, Звуковые карты
если сможете договориться о пересылке (если нужна ). Например, купить аудигу (немного переплатить) и к ней в довесок. Но, не уверен, что это качественное исполнение..



Вы про эту? PicUA.org - бесплатный фотохостинг в Уанете (UA-IX)
Так мне таких за бутылку пива по месту предлагают, только как туда повесить DB50XG?

--- добавлено 14 окт 2017 ---

такое только вижу:



OPL не используется для аппаратного воспроизведения миди. то, что пишется в MIDI порт идет либо на внешний коннектор либо на дочернюю плату. Либо (под windows) на софтовый эмулятор. Музыка на OPL играется через другой порт звуковым движком самой игры, и это не MIDI-совместимый порт.

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

@TheMadLynx, впрочем, да, нашел

Но зачем??



@MisterGrim, @nop, подозреваю, что игры будут звучать все же иначе при воспроизведении их миди музыкальной дорожки через FM по сравнению с родной FM-музыкой. Я вопрос актуальности не ставил. Главное, что есть возможность -- может кому-то и пригодится.

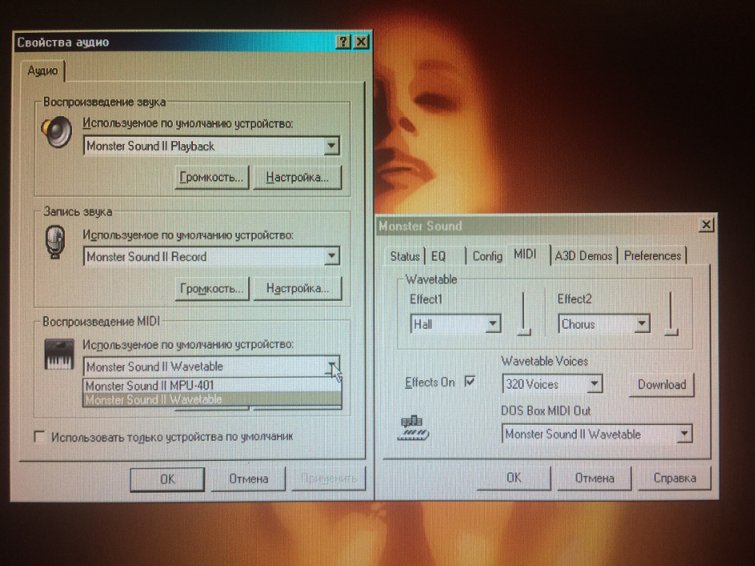

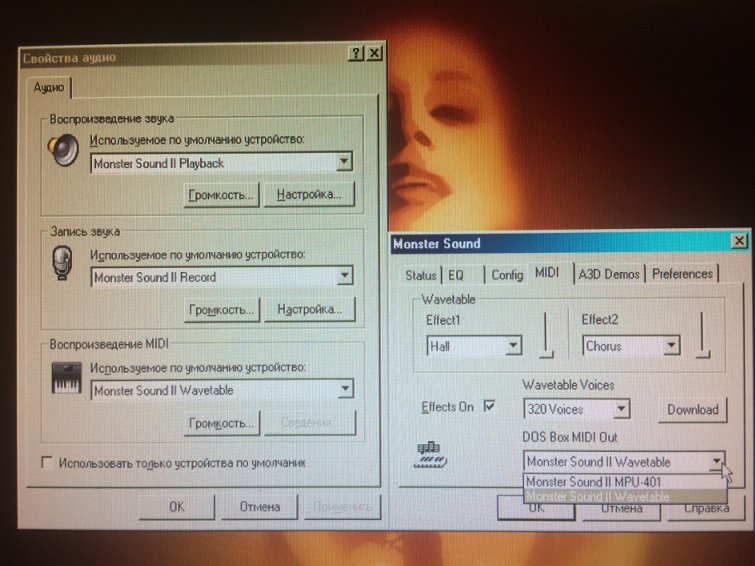

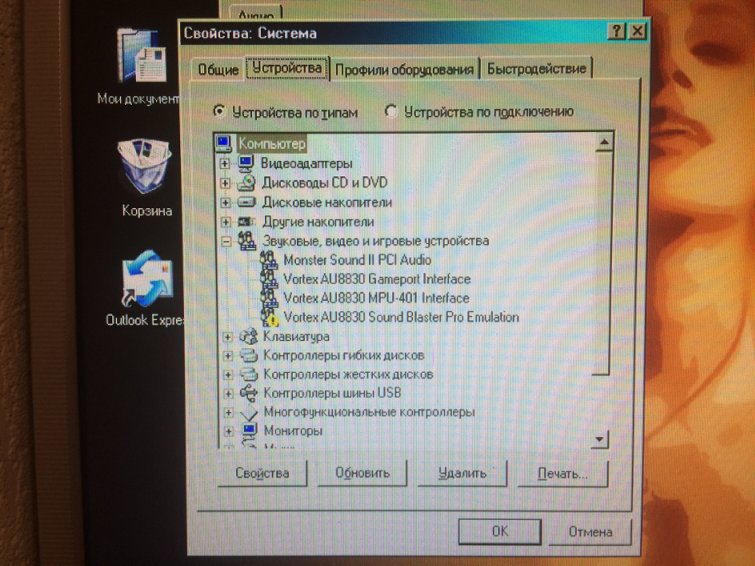

@dante1, судя по последнему скрину, драйвера нормально не установились. К тому же, имхо, стоят разные части разных дров, видимо, операционка поставила AU8830, а вы - Monster Sound. Операционка - XP?

p.s. если я прав, вам нужно на каждой компоненте с AU8830 выполнить "сменить драйвер" и указать путь к распакованным дровам Monster Sound.

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

Если так, то, конечно, нет)) Но я и не думал, что на нее нужно вешать дочку) Она ведь, по задумке, если верно понял, должна быть источником SB pro?? Если число слотов isa ограниченно, то, безусловно, нужно искать со щеткой wt, а на ebay я таких тоже что-то пока не вижу.



На каком из скринов там пахнет XP? @dante1, кстати, это не Фредди Меркьюри на обоях?

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

Я написал 1688, но на самом деле я имел в виду всё семейство 1ххх на ISA, исключая первую 688, т.к. у неё нет канала MPU-401. Прошу прощения, что не так выразился. В реальности не будет для геймера никакой практической разницы между 1688, 1868, 1869. Ещё можно обратить внимание на Crystal, OPTi, AD, Yamaha. Из всех по моему мнению лучше будут Yamaha, ESS и Crystal. Обязательно с коннектором под дочку.

А тут в чём проблема заключается? Дочка или есть, или её нет. Если коннектор в неудобном месте, можно сварганить удлинитель. Но лучше отыскать звуковуху с удобным положением коннектора.



Устройства в multimedia перечисляются а одной странице, в отличие от 98-го, где они в разных вкладках. p.s. но, судя по другому скрину, как будто не XP

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

Да нет же, у @dante1 она, похоже, не инициализируется, выше об этом написано.



Вы, наверное, очень редко смотрите в Систему, Устройства. Счастливый юзер! Это самый настоящий ME, как мне кажется. Возможно, 98, но больше на ME похоже, там Свойства Аудио немного отличаются.

Если быть до конца корректным, дочки никогда не инициализируются и системой не видятся. Дочке плевать на систему, системе плевать на дочку. Смысл тот же, что и подключение внешнего тонгенератора к геймпорту. Ну я уже выразил своё отношение к этому: надо менять на ISA клон сбпро. Самое доступное сегодня на Кристале. Ямаха с нормальным коннектором была только одна, её не сыщешь, все остальные Ямахи с узким текстолитом и и не так поставленным разъёмом. Большинство ESS, к сожалению, то же самое, хотя ESS уже реально искать. Вортекс2 надо оставить винде и отключить эмуляцию блястера, всё равно она нормальной не будет, вот моё мнение. Но на крайняк, если совсем не хочется ставить вторую ISA, можно и разобраться с косяками Вортекса. То, что WT звучало и при снятой дочке, однозначно говорит в пользу того, что звучала не она. (Думаю, автор траву не курит.) Значит, миди игралось не через MPU-401. Далее, насколько я помню, в виндовом микшере AU8830 аналоговый канал от коннектора управляется отдельным бегунком. И ещё - в досе можно отключить полностью эмуль блястера, оставив канал MPU-401.



Что за модель? Мне интересно и актуально.



@дядя Лёша, ну блин, вот хоть убей меня, я не вспомню её имени. Помню, что на ней 4 джека, ширина соответственно полная, коннектор с краю, дочка должна быть обращена к слоту, полноформатная.

ISA Sound Card A041-580 ESS AUDIODRIVE 968F Vintage Audio | eBay
Terratec Promedia Base-1 Vintage ISA PC Audio card Computer Sound card 16-Bit | eBay
VINTAGE ESS AUDIODRIVE ISA SOUND CARD | eBay
- вот очень даже достойные экземпляры. Правда, первый за дорого отдают. Два других приемлемо.

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

@дядя Лёша, ну что-то вроде этого: http://romo.ua/images/lots1/1697829/3837423b.jpg
Однажды я похожую видел на ебее, но просили дорого, меня жаба задушила. Коннектор на ней был распаян, в отличие от этого фото. А микросхемы GM/OPL наоборот, не было!

--- добавлено 14 окт 2017 ---

А, вот ещё нашёл: https://i.ebayimg.com/00/s/MTIwMFgxNjAw/z/IfsAAOSwtnpXnL20/$_58.JPG
А вот и лот с ней: Addonics 16 bit ISA Sound Card A151-910 - Yamaha OPL YMF718-S | eBay
Может быть, даже ту самую перевыложили, небось, никто у этого жлоба не покупает.

--- добавлено 14 окт 2017 ---

Хотя, насколько я понимаю, тебе длина платы критична. А на ней разъём стоит так, что дочка сильно увеличит её в длину. В общем, решай сам. Я бы с ним поторговался, если хочется такую Ямаху с полным форматом дочки.



Я с Me дел почти не имею

Не проще посадить на SB16? Это, конечно, если ямаха не принципиальна.



@Suchender, начинается смешивание интересов разных форумчан в одну кучу, и опять путаница. У него совсем другие приоритеты. Насколько я помню, ему вообще нужна плата, не превышающая длины ISA-слота.

Я тоже. Последний раз запускал лет N назад. Но помню, как выглядит.



@LANRUS, перебрал запасы, нарыл у себя две 718-х и одну 719-ю с таким положением wt как на фото. Хм, никогда и не думал тестировать их с дочками, теперь придется. В том числе и такая:
http://romo.ua/images/lots1/1697829/3837423b.jpg Одну еще на авито видел. Опять же, без GM/OPL Да, именно на ней улетно звучит Claw.



Почему именно на ней? Разве все Ямахи не одинаково звучат?

Ну вот и предложи Алексею купить одну, он неравнодушен.



Пока не было мысли избавляться. И вообще, я этим не занимаюсь, в смысле, продаванием, не моё.

--- добавлено 14 окт 2017, предыдущее сообщение размещено: 14 окт 2017 ---

На ней я долго экспериментировал. На других - нет. Согласен, должны все звучать одинаково) Проверю, на всякий..



И много наберётся игр, в которых есть отдельные MIDI-дорожки и отдельные специально для OPL?



@LANRUS, послушал сегодня пару ямах на том же Claw. Дела такие - звучат они все же не одинаково, - на AudioWave ударная партия ярче, это как если сравнить систему с сабом и без. Менял туда-обратно пару раз, дабы убедиться. Все-таки я когда-то уже обращал внимание на этот момент, когда мельком тестил другие ямахи, но уверенности не было. Что думаете по этому поводу?? Может, померещилось?

p.s. по маркировке - первая 718-я, вторая 719-я. Может, теперь все перетестить?



ОС Windows 98IF редакция 2014 года

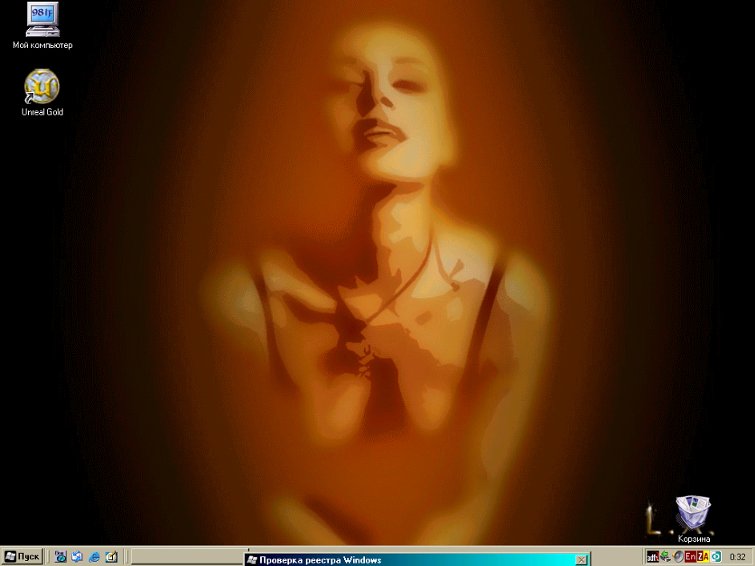

На обоях не Фредди), девушка с дефолтных тем этой сборки

--- добавлено 16 окт 2017, предыдущее сообщение размещено: 16 окт 2017 ---

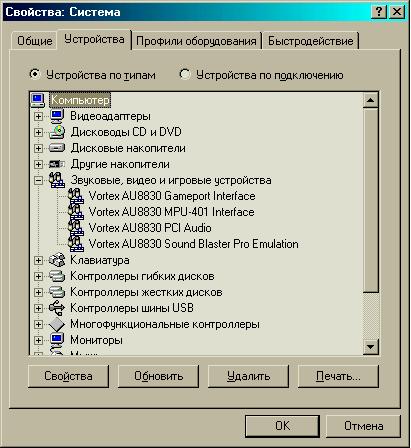

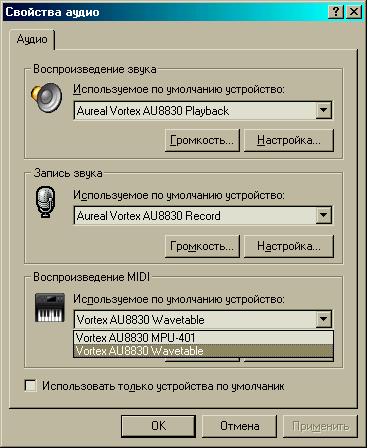

Вот оставил одни дрова не разнобойные, в выборе устройств MIDI вместо Monster Sound сейчас AU8830, по моему дочка как не играла так и не играет



@Suchender, не знаю, что сказать. Не исключено, что разницу привносят аналоговые выходные каскады, а они, как известно, у подавляющего большинства ISA звука полное говно. Не регламентированное и не сертифицированное говно (впрочем, как и на PCI), и поэтому сильно выраженные вариации в звучании очень даже возможны. Хотя на моей памяти пара таких Ямах очень достойно звучала.
@dante1, скоро должна выйти сборка 2017, если не успеют до НГ, назовут 2018, наверное. Втроём с Федоренко тестят такие вещи, о которых я имею весьма смутное представление. Игорь и меня агитирует тестить драйверы.
