Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



а где дровишки взять и под что они под винду или ДОС в случае не PnP карты?



Ну как бы вот.

--- добавлено 27 окт 2017, предыдущее сообщение размещено: 27 окт 2017 ---

Но это только для DOS. В винде искать ручками, драйвера в 98-й точно должны быть.



но инсталить их то с под 98?



Не уверен что сработает. Как вариант перезагрузка винды в режим DOS.



значит установлю с нортона)



Ну да, нортон ведь просто оболочка для ДОС.

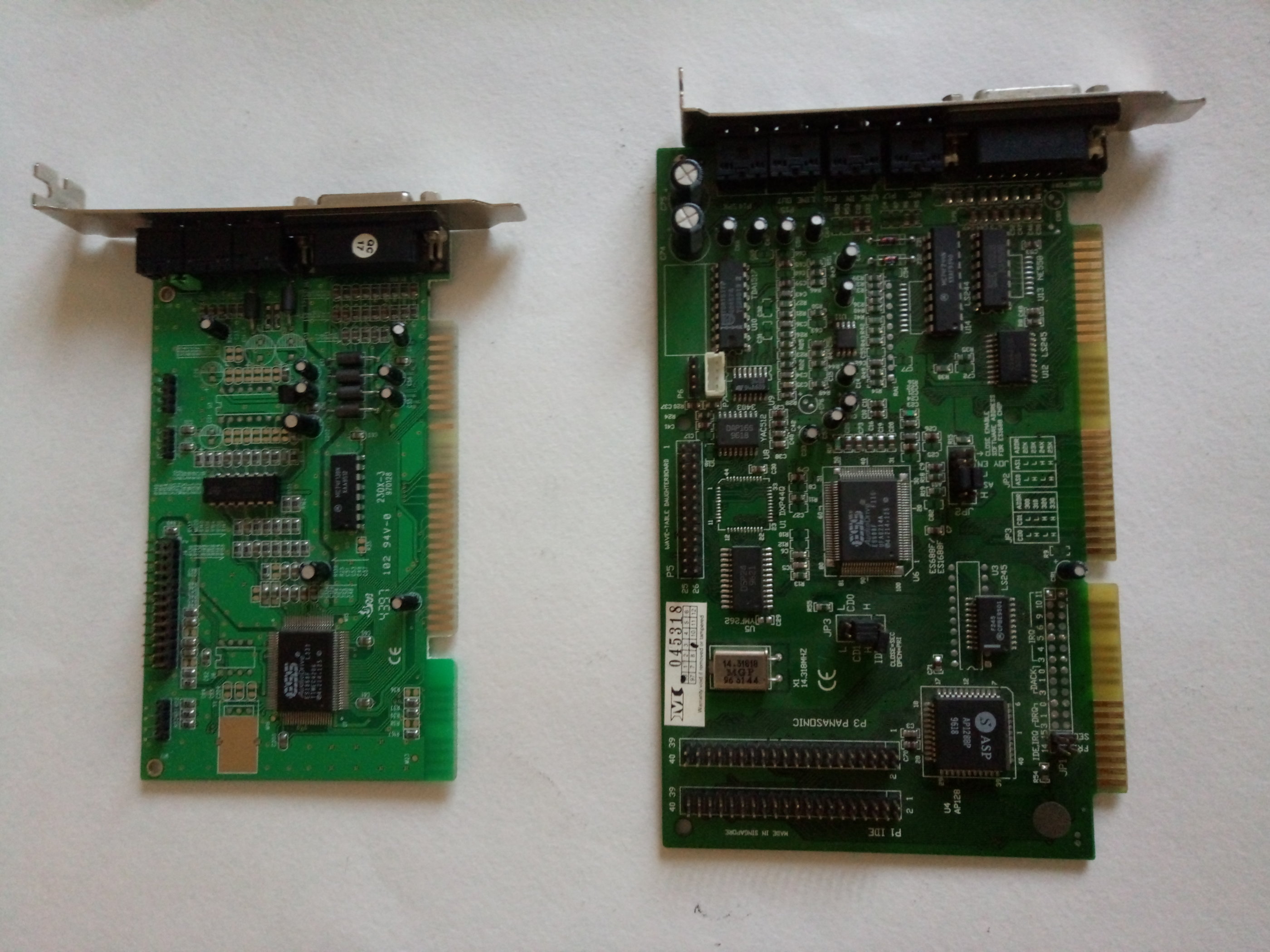

Совершенно внезапно купил за символическую плату звуковуху на ES668F. 1868f отправляется на барахолку - она даже выглядит унылее)



Тут скорее дело в более высокой интеграции компонентов в чип. И да, на плате с 688F распаян какой-то клон Ямахавского OPL3...
У меня лежит на почте посылка со звуковухой на таком же чипе, и тоже распаян непонятный чип на месте OPL3.
В понедельник пойду забирать, сравню с оригинальным OPL от Ямахи, благо есть vibra16 с родным чипом от Ямахи.



@Morzhatina, по поводу OPL клонов.
На немецком, но всё понятно.



@дядя Лёша, спасибо! Заодно нашел карту которая лежит на почте.

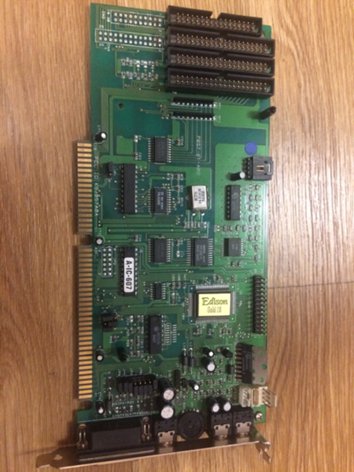

Там схожий уровень интеграции. Просто на одной дополнительные чипы и какой-то усилитель + это вроде не нонейм (если не путаю, то Edison Gold 16), на обвязке не экономили. А на второй классическая нонеймовая звукозатычка, хоть и не самая страшная, но всё же.



Ну вот я из-за усилителя её и приобрел. Сейчас мучаюсь с запуском дочки на ней - страницу назад как раз про это было. Кстати на 1868 дочка завелась сразу, но мне в целом звучание самой карты не нравится. Пока лучшее что было это SB16 для эффектов vortex wavetable для миди-эмуляции с ревербом и банком на 64 инструмента (через line in sb16), но такая связка понятное дело только в win работает. Хотя положа руку на сердце, мне пока не попадались игры с миди, требующие дос мода для запуска (только redneck rampage, но там audio cd). Хотя тут процесс сам увлекает).

Ну и печалька конечно с глюком SB16 в build engine. Я уж собирался мутить эмуляцию роланда и ямахи с нотбука, а тут такой косячок(.



Он из под винды не работает, что ли?



имею такую карточку


в диспетчере и настройке звука выглядит так


накарту повешена дочерка Yamaha DB50XG.
Но не могу добится воспроизведение музыки через дочерку, настраивается либо только звуки и тишина либо звуки и музыка стандарта SB если в DooM выбрать устройство Sound Blaster
в качестве Music Sound Card. Если же выбрать Midi то тишина, хотя по идее должна звучать дочерка.
В выборе используемого устройства воспроизвидения Midi в настройке звука в винде выбиралось и ЧМ-синтизатор ESS и Выход MIDI-порта ESS (220). В настройках DooM оставил все по дефолту:
для MIDI port 330
для Sound FX card: Sound Blaster - Port Address 220 - IRQ 5 DMA channel 1 - количество каналов 4
Подскажите что где поменять что бы завелась и звучала дочерка, а не посылать музыку на SB



У ESS688 нету аппаратного MPU-401 интерфейса (через него работает воспроизведение миди-музыки), но есть возможность его эмуляции программно: для этого должна через autoexec загружаться TSR-программка из комплекта драйверов для этой звуковухи.



Интересно, сколько раз ещё и сколько лет будет задаваться этот вопрос про ES688F? Уже в 1000-й раз задаётся. А всё потому, что нет на форумах, как правило, структурированной пополняемой рубрики FAQ по тематикам.



Так мне и не нужно MIDI именно от ESS688, нужно что бы играла дочерка повешаная на звуковушку ESS688. А я не могу этого добиться пока(

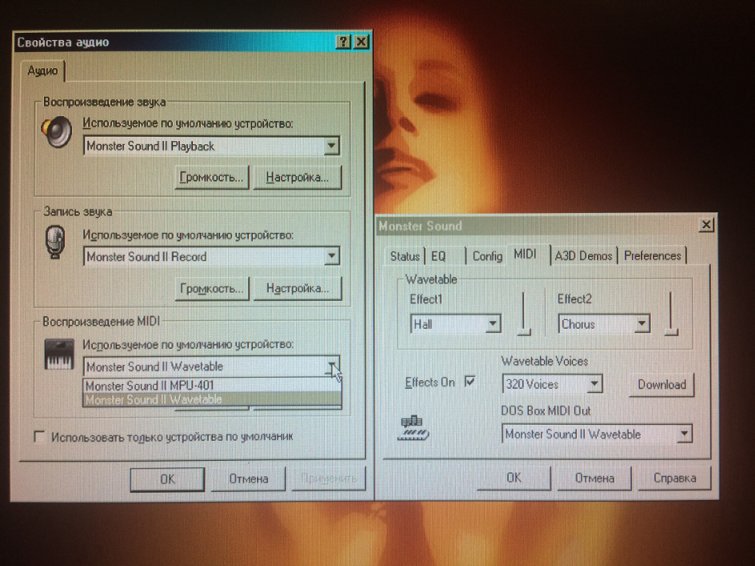

Кстати когда дочерка стояла на Dimond Monstr MX300 я тоже так и не понял играет она или нет, так как когда снял ее с MX300 играет миди музыку при выборе как Monstr Sound II Wavetable так и MPU-401
хотя кто то говорил что при выборе MPU-401 и снятой дочеркой будет тишина
Посмотреть вложение 133736



@dante1, так речь о том и идёт, что на 688-м чипе требуется программно, драйвером активировать MPU-401 совместимый контроллер, то есть, ту самую гребёнку, на которой дочка висит. Тут смешение лишь отчасти (очень малой части) синонимичных понятий MIDI и MPU-401. На следующих ESS чипах эта гребёнка отдельной активации уже не требует и работает сразу.

Чтобы раз и навсегда понять, работает дочка или нет, выкиньте, наконец, на время проверки все прочие вортексы из системы, оставьте карту, на которой дочка висит и проверяйте в чистом DOS. И сами путаетесь и других путаете.



@dante1,

Это было пять страниц назад. Что до сих пор непонятно? Дочка и не должна звучать на 688 без специальной резидентной проги.



а можете кинуть эту резидентную прогу если есть у кого то)
