Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по ISA звуковым картам ESS от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, при этом редкими их тоже не назвать. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно смело подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти EEPROM.

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Карты на ранних чипах Aztech (AZTS…) не используют Plug&Play и не поддерживают интерфейс MPU-401. Большинство экземпляров первого поколения могут работать в режимах Sound Blaster 2.0 (моно), Adlib, Covox и Disney. Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM2812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, который тоже лишён поддержки Sound Blaster Pro под DOS (только моно). В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. В этой связи ответ на вопрос, какая карта Aztech лучше, обычно сводится к выбору между AZT-2316 (3-е поколение) и AZT-2320 (4-е поколение).

Для системы без Plug&Play (386 или ранние 486) оптимальной будет nonPnP карта на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).

Звуковые карты Sound Blaster (ISA)

Sound Blaster — первые звуковые карты для совместимых с IBM PC компьютеров, умеющие одновременно воспроизводить цифровой звук (через специализированный микропроцессор DSP) и синтезированную музыку (через звукогенератор YM3812/OPL-2). Успех этого продукта позволил Creative Labs выиграть в конкурентной борьбе с AdLib Incorporated, занять лидирующее положение на рынке и задать новый неофициальный стандарт.

С 1989 по 1997 год компания Creative Labs выпустила четыре поколения звуковых карт для шины ISA, отличающихся поддерживаемыми технологиями, частотой дискретизации, FM-генератором, уровнем шума и другими свойствами. Даже в рамках одного поколения аудиоплаты Creative могут иметь существенные отличия, влияющие на целесообразность выбора того или иного варианта для построения ретрокомпьютера.

Особенности поколений аудиокарт Creative

• 1-е (1.0, 1.5, 2.0). Самые первые звуковые карты Sound Blaster (1.0, 1.5, 2.0) были актуальны с 1989 по 1991 год и предназначались для установки в 8-битный разъём ISA. Они способны воспроизводить монофонический цифровой звук с частотой дискретизации до 22 кГц и музыку, синтезированную микросхемой OPL-2.
• 2-е (Pro 1, Pro 2). Карты Sound Blaster Pro спроектированы для 16-битного разъёма ISA, хоть и используют только его 8-битную часть. Они поддерживают стереозвук (до 22 кГц), снабжены встроенным контроллером CD-ROM и, в зависимости от версии, двумя звукогераторами YM3812/OPL-2 (Pro 1) либо одним YMF262/OPL-3 (Pro 2).
• 3-е (SB16). Главные новшества Sound Blaster 16 — поддержка 16-битного звука и интерфейса MPU-401, а также наличие разъёма Wave Blaster для подключения дочерней платы (не на всех картах). На всех картах SB16 без поддержки Plug&Play за FM-синтез отвечает чип OPL-3, на более поздних с Plug&Play — CQM.
• 4-е (32, AWE32 и AWE64). Помимо микросхемы SB16, эти платы содержат чип таблично-волнового синтезатора EMU8000. Все карты 4-го поколения могут воспроизводить музыку в режимах AWE32 (DOS) и General MIDI (DOS и Windows), используя сэмплы из встроенной или дополнительно установленной памяти.

Какую карту Creative выбрать

Аудиоплаты Creative для ISA первых двух поколений редко встречаются в составе ретросистем и в основном интересны как предметы коллекционирования. Если рассматривать для покупки устройства только этого бренда, то выбор обычно лежит между SB16 (и её удешевлённой версией ViBRA16), 32, AWE32 и AWE64. Каждый вариант имеет свои плюсы и минусы.

Если вам не требуется интерфейс MPU-401 для использования аудиокарты совместно с MIDI-дочкой, то можно выбирать почти любую хорошо сохранившуюся плату SB16, ViBRA16, 32, AWE32 или AWE64. Первые два варианта — самые простые, они воспроизводят звук в режимах SB, SB Pro и SB16, а музыку — посредством FM-синтеза (в играх выбираем Sound Blaster).

Карты Sound Blaster 32, AWE32 и AWE64 интересны тем, что могут воспроизводить музыку не только через звукогенератор (режим Sound Blaster), но и с использованием технологии таблично-волнового синтеза (режимы AWE32 и General MIDI). Одна из самых удобных и в то же время продвинутых аудиоплат Creative для ISA — AWE64 любой версии.

Если планируется подключение MIDI-дочки, то выбор вариантов сильно сужается — почти все карты SB16 и все AWE32 с разъёмом wavetable имеют проблему зависающих нот при одновременном воспроизведении MIDI и цифрового звука. Существует всего четыре модификации SB16 без такого недостатка, и они обычно дорогие.

ПО, необходимое для работы карт Creative

ПО для всех звуковых карт Creative описывать долго и бессмысленно, поэтому рассмотрим только самые распространённые варианты — SB16 (ViBRA16) и AWE64. Для работы SB16 под чистым DOS необходимо скачать два архива: ctcmbbs.exe и sbbasic.exe. Сначала запускаем утилиту для настройки карты CTCM, затем устанавливаем драйвера.

Для AWE64 понадобятся ещё два архива — s64basic.exe и aweutl.exe. Сначала проделываем те же операции, что и в случае с SB16, затем ставим ПО для инициализации и управления функциями чипа EMU8000. Также можно попробовать стороннюю программу UNISOUND.COM, которая не занимает память и удобнее оригинального ПО от Creative.

Резюме-вывод

Аудиоплаты Creative широко востребованы среди любителей старого компьютерного железа, благодаря чему изучены вдоль и поперёк. Практически о любой модели Sound Blaster можно найти подробную информацию, включая плюсы, минусы и ключевые особенности. С настройкой карт этого бренда редко бывают трудности, что тоже можно записать в плюсы.

Карты Sound Blaster Pro, 16 и ViBRA16 подойдут тем, кому достаточно синтезированной музыки, а 32, AWE32 и AWE64 — тем, кого устраивает их функциональность по части таблично-волнового синтеза. Для использования же с дочками или синтезаторами стандарта General MIDI лучше подыскать другую карту (не Creative), лишённую проблем с MPU-401.



Я не пользую 688, лежит для сборки на 386 компе, если время найдётся. Можно попробовать здесь. Обычно на вагонах аккуратно следят за функционалом, если что-то выкладывают. Наверное, по этой ссылке всё будет.

--- добавлено 3 ноя 2017, предыдущее сообщение размещено: 3 ноя 2017 ---

Можно ещё здесь попробовать.



ооуу спасибо, а вообще да буду искать что то толковое на 1ХХХ вроде проблем с этим нет, на барахолках и досках такого добра хватает)



Хватает с узкой PCB, на которую полноразмерную дочку не поставишь. Так что либо искать широкую, либо с оборотным положением корректора.



@LANRUS, да чего уж там, разве это проблема?? Дочку клади, куда хочешь, а связать через шлейф мама-папа))



Наводки лишние на линейный выход, шумы. Хотя в каждом конкретном случае по-всякому. Можно попробовать и послушать. Зависеть может и от помех БП, и от погоды на Солнце. У меня был случай, когда принтер в учреждении отказывался работать в вечерние часы, когда все включали телевизоры, принимали посетителей, активно пользовались мобильниками. Хотя утром и днём пахал без проблем. Вопрос решился заменой USB кабеля с тонкого на хорошо экранированный, с ним уже круглые сутки безотказно пошло.



Да, тема знакомая, только в приложении к сканеру.



Настоящий "аппаратный" MPU-401 есть вообще где-то на пяти картах, кроме карт от Роланда. На остальных есть только разница - пожалели несколкьо десятков транзисторов на чипе на эмуляцию команды переключения в режим UART или не пожалели. Поправьте, если не так. Есть подозрение что програмулина на ESS тупо переключает выходы с внешнего на внутренний, а не что-то там серьезно эмулирует.

--- добавлено 3 ноя 2017, предыдущее сообщение размещено: 3 ноя 2017 ---

Я не совсем понял. Ты чего-то ждешь в Windows от карты, которая не Plug and Play? Не пробовал вручную настроить ее миди-порт?


Еще, я порылся в схемах MPU-401 и выяснил, что зачастую порт 330h не только нельзя передвинуть(нельзя поставить 2 или более карты с миди-портом), но они еще и закрывает множество адресов, кроме собственного.
В частности, не 330h-331h, а 330h-337h, 730h-737h, 0B30h-0B37h, 0F30h-0F37h, 1330h-1337h, .....



@nop, мне казалось, что любой MPU-401 по сути уже UART. А более продвинутые его виды просто умеют в intelligent mode переключаться.



Это типа с перемычками возиться?



Да, 3 блока джамперов у тебя на этой карте. И почему "возиться"? Один раз выставить нужное.

--- добавлено 3 ноя 2017, предыдущее сообщение размещено: 3 ноя 2017 ---

SOUNDSTAR E-15-140 (VER. 2.3)
Описание всего на этой карте.



@Колючий, у меня ощущение, что JP9 и выбирает, использовать дочку или внешний разъем, а оба одновременно нельзя. Или JP4 неправильно был выставлен.

--- добавлено 4 ноя 2017, предыдущее сообщение размещено: 4 ноя 2017 ---

@TheMadLynx, Да, но для соблюдения формальностей (совместимости с MPU-401) игры могут ожидать сначала ответа на команду reset и потом отправлять команду переключения в режим UART. Потому что MPU-401 сначала таки стартует в intelligent режиме.

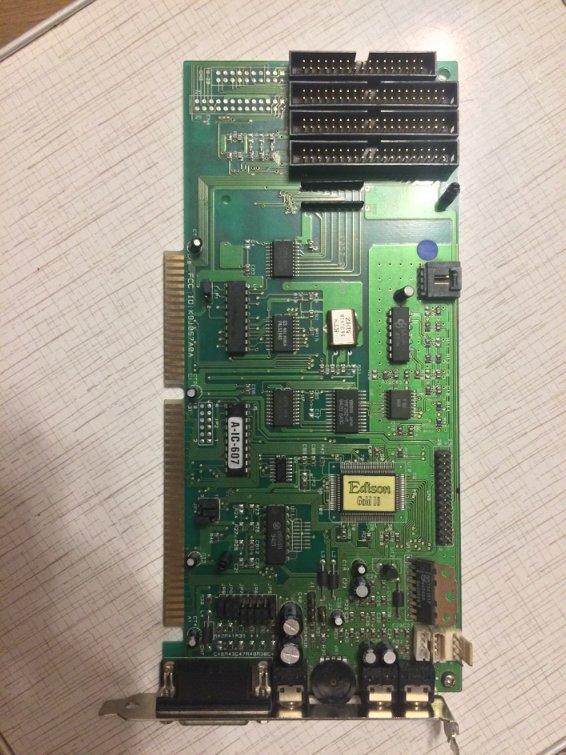

Ребятки вообщем вот как росположены перемычки, дочерка и дальше молчит как рыба(



AZTECH Sound Galaxy 16 (I38-MMSN830) - ISA sound card | eBay
А что скажете за эту карточку, судя с этой сылки VOGONS • View topic - Aztech Sound Galaxy cards
это Анцтек 3 поколения один из самых идеальных вариантов, хотя цена 40$ с доставкой кусается



Я в своей 668F так и не победил тишину дочерки, хотя признаться с дровами не возился особо. Повесил Pine Tech на CT2290 (Sound Blaster 16) - всё таки можно потерпеть пониженное качество аудио в build engine игрушках для ликвидации задержек mpu-401. Да и в дюке тем более сочнее и прикольнее звучит музыка через Vortex Wavetable эмуляцию миди. А вот Pt-202 я вчера активно погонял в Doom - пробежал 1.5 эпизода в сопровождении миди саундтрека с этой карточки. Впечатления - очень клёвые барабаны (особенно сбивки по томам и малый), и прикольные миди бж-бж гитары. Но барабасы это просто уан лав - как будто маленький Дейв Ломбардо сидит чипе от самсунг). Надо срочно мои метал-сочинения из гитар про послушать на старичке).



А в чем суть идеальности? На первый взгляд, обычная иса-карта с сб-про совместимостью -- тысячи их!



Terratec EWS64 XL 1.2. Забрал за 5р (примерно 2.5$). Изначально карта не работала. Не определялась совсем. Сзади был небольшой колхозинг в виде напаянных на ноги пары конденсаторов smd резисторов и напаянного на ноги кварца smd конденсатора. Резисторы по 10кОм, не стал трогать. В таком варианте они явно использовались как выравнивающие (сомневаюсь, что с 10мкФ ёмкостью кого-то заботило удержание заряда на выводах после выключения). Конденсатор же я убрал. Ёмкость 26пФ. По идее это была ёмкостная корректировка его частоты (понижение, на сколько - ХЗ, не копался пока как это считать), зачем - не понятно.
После чего начал рассуждать логически. Что у нас должно детектиться системой? То, на что идут сигнальные контакты ISA разъёма. Дорожки ведут к CS4236B, кодек. Полез в даташит к нему и дальше копаться. Копался после работы вечерами 2 дня. Питание и цифровой и аналоговой части в порядке, напряжения в норме. Генерация на кварце вроде есть. Виноват чип, получается? А вот фигвам... Хорошо, не дошёл до термовоздушки. Решил всё ж осилить мануал (он на офсайте на немецком), и узнал, что там EPROM есть, в которой куча весьма странных настроек храниться (карта может задействовать кучу ресурсов). Сбросил на заводские. Карта определилась и заработала. Мда... ломастер блин.

Из забавного, это ведь дорогая "полупрофессиональная" карта. Чип может использовать раздельные аналоговую и цифровую земли. Но звонятся они чего-то в куче.

ЗЫ. Если не использовать синтезатор, то карта для ретрогейминга мне подходит хуже, чем простенькая 719-я ямаха... Ожидал большего.



Ребята так кто то подскажет что по перемычкам?



Миди выставлен на 330.

Аудиопорт выставлен 220.
DMA выставлен в 0. Чтобы был в 1, нужно на нижней гребёнке с кучей перемычек (в том положении, как расположена карта на фото) вторую справа справа перекинуть на верхний и средний пины.
IRQ стоит 7. Чтобы переставить в 5, нужно на той же длинной гребёнке третью и четвёртую слева перемычки поставить в обратные позиции.
Аудио включено.
Мидипорт включён.
IDE гребёнки включены.
Так же ищи, чем переключается режим работы MPU-401.

Как вариант. Возможно под включением/выключением MIDI понимается переключение между внешним 15-пиновым разъёмом и гребёнкой. Это в той же гребёнке 1-я слева перемычка, попробовать её переставить.



Ура! В очередной раз открылась Америка. Настройки не странные, вполне обычные. В этой карте ещё много чего интересного.

Это на самом деле так и есть. Карта очень шумная, несмотря на свою дороговизну. Без 5'25 расширения теряет весь смысл, на нём гребёнка под дочки и цифровой интерфейс. Первое есть на огромном кол-ве дешёвых клонов, а второе вообще весьма специфическое явление, которое до сих пор даже на современных крутых картах мало кто использует. Итого, если неинтересен цифровой тракт, то EWS64 для ретрогейминга становится просто бесполезной поделкой, просто пальцы погнуть (это же Терратек!). Карта интересна возможностями процессора Dream прежде всего, но это Windows, сэмплирование, миди... Между прочим, этот Dream умеет играть звук WAVE без помощи Crystal, аж восьмиканальный (только из Windows)! Если в программе Cakewalk наложить WAVE на MIDI-треки и проиграть с помощью Dream, звучит через цифровой выход просто обалденно. В DOS-играх интересна только цифрой, больше она решительно ничего не даёт по сравнению с другими клонами.
