Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



http://www.old-games.ru/forum/showthread.php?p=998181#post998181



Vardok, General MIDI + вывод SFX настроить на ту карту, которая проверяется.



Проверил свой конфиг.
- Creative SB 16 CT2260 + WaveBlaster2 - С первой же секунды свистящая нота.
- Creative AWE32 CT2760 + XG50 - Все нормально, отличная музыка.



easy_john, свистящая - в смысле залипающая? (как стартовала, так и не затихает больше).



У меня есть CT2760 и насколько я помню она глючит при работе с дочкой.



да, какая-то нота так и пищала постоянно, с 1-2 секунды, до тех пор, пока не вышел.

---------- Сообщение добавлено в 22:10 ---------- Предыдущее сообщение размещено в 22:08 ----------

Ну, глючит, это сильно сказано. Я, вот, только на hexen убедился, что такое есть.
А в обычном режиме, играешь и не паришься. Ну бывает, раз в месяц где-то нота подвиснет случайно, не факт, что именно из-за этого вообще.



easy_john, Нет, все игры при одновременной работе SFX и дочки начинают терять MIDI сообщения (не ноты), как NOTE ON/NOTE OFF, так и сообщения о переключении инструментов и прочего. Это происходит сразу-же во всех играх. Возможно, кое-что зависит от частоты шины, чипсета материнки, дочки, зашумлённости цепей питания, но факт есть и проявляется ДАЛЕКО не у одного меня (я раньше думал, что вообще у всех).



Посмотри, у CT2910 это присутствует или нет? Потому что именно с этой картой и дочкой я в 90-ые играл во все имеющиеся на тот момент игры, года три подряд каждый день, и повисшие ноты слышал всего несколько раз. Если имеется - то это не баг, а так "фича" которую еще надо постараться, что бы услышать.



Если я все правильно сделал, то подтверждаю.
Музыка - ГенералМИДИ, 330
Звук - SoundBlaster (просто, без ничего, остальные варианты - ГУС и ПРОАудиоСпектрум), 220, 5, 3, кол-во эффектов - 8.
Это я так понимаю, миди через дочку идет?

---------- Сообщение добавлено в 01:10 ---------- Предыдущее сообщение размещено в 01:08 ----------

В свойствах ярлыка прописал D:\HEXEN\hexen.exe -warp 02
Запускаю игру и выбираю "Новая игра"?



Есть ли игры в которых слышно разницу в звучании между Roland SCC-1 и Roland SCC-1A?



Если ты все правильно прописал, то ничего выбирать не получится - игра сразу стартует на втором уровне.
Сделай какой-нибудь test.bat фаил, в котором напиши "hexen.exe -warp 02" и запускай его.
И лучше под досом, мало-ли что там винда мудрит

---------- Сообщение добавлено в 23:18 ---------- Предыдущее сообщение размещено в 23:17 ----------

1A отличается расширенным набором инструментов (пару десятков добавили), и игры используют в основном GM набор, так что я очень сомневаюсь, что где-то оно будет отличаться.



Да-да, точно. Просто первый раз, это я пропустил. Сразу нажал esc и выбрал новую игру. Но все равно, зависающих нот нет))) Музыка нормально играет.



Сейчас ещё раз проверил CT2760, на тех играх, что у меня установлены, глюк пока не проявился, hexen надо скопировать и посмотреть. С тех пор, как я последний раз пробовал прошло много времени и конфиг здорово поменялся, так что может в этом дело.



Сравни с моей версией, в т.ч. версии самих чипов на плате. Моя крупно тут:
http://kawai.spb.ru/photo/v/hardwar...Blaster_awe32_f.JPG.html?g2_imageViewsIndex=5
http://kawai.spb.ru/photo/v/hardwar...Blaster_awe32_r.JPG.html?g2_imageViewsIndex=5
У меня есть впечатление, что этот глюк вылезает раз в год и можно на счет его вообще не париться.



easy_john, версия вроде-бы одинаковая на первый взгляд, в Hexen не глючит, только что проверил. Предыдущая CT3990 глючила, сейчас пусть эта торчит, она тупо лучше во многих аспектах, разве что розетка для подключения шнурка CD-ROM не такая, придётся потом переделать мне один нужный кабель.
Ещё-бы 16 меговые симы на неё найти и можно будет сказать, что AWE32 будет полностью прокачана. Ещё бы внешний бокс для дочки сделать и микшер купить, тогда вернусь обратно к AWE64 Gold.



Чем еще лучше?

Возьми готовый кабель с разными разъемами на конце.
Типа http://www.ebay.com/itm/120646888624

Да, вроде в awe32 все 16 забивать смысла не много.

Не сложно же.
Распиновка порта джойстика http://pinouts.ru/Inputs/GameportPC.shtml
Распиновка DB http://en.wikipedia.org/wiki/Creative_Wave_Blaster
Всякие "Audio in" и "Midi out" никому не нужны.
Но придется еще где-то взять +/-12v. Внешним блоком питания или из корпуса PC тащить.



Более хороший OPL3 (не оригинальный ямаховский, но хотя-бы внешний), наличие CSP (Не нужно, но не мешает ведь?). ещё он чуточку меньше шумит, это особенность именно конкретного экземпляра.

А поэстетствовать?

Если делать кое-как, то не сложно, только результата ожидаемого не будет. Там ведь должна быть аналоговая часть ещё, усилитель, оптическая развязка MIDI, в перспективе микроконтроллер для управления усилением через sysex, маппер для байпаса и прочее. Кроме того, корпус нужен хороший, с коннекторами нормальными, желательно на корпус, а не на плату. Ещё нужно приобрести сами порты джостика (DB_сколько_то) и сделать из них кабели. Прежде чем начинать, надо ещё много думать и экспериментировать.



А, ну это да, сам люблю.

Тут зависит от ожиданий, у каждого они свои.

Там на выходе из DB уже линейный выход. Можно сразу на усилитель мощности выходить или в линейный вход звуковухи запихать.

Ой, ну я вас умоляю
Такое делать если только на массовую продажу. Или из здорового перфекционизма.

Это что и зачем?

и это.

Из оргстекла выпилить - самое то. Любой нужный размер.

DB15.

А для тестов хватит и монтажки с куском кабеля



А на моей больно непоэстетствуешь - модули вываливаются, в связи с сломанными креплениями. Поставишь, вроде нормально все. Чуть корпус двинул или стукнул по нему - вываливаются, зараза. Слышал можно как то намертво впаять. Это как?

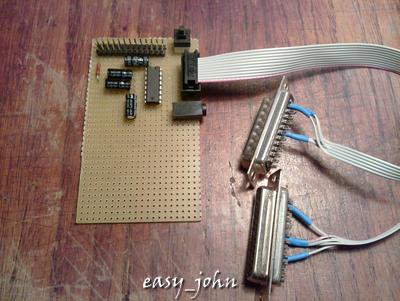

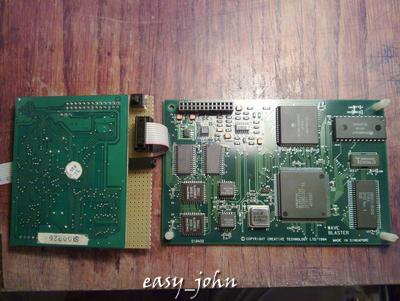

В очередной раз прорекламирую.
Я себе вот такой заказывал. Обошелся в 1600р, но это давно было, и делает ли автор эту штуку на заказ до сих пор - не знаю. Запитывается либо от геймпорта (и одновременно от него же и данные получает), либо от USB, получая данные по стандартному MIDI DIN5 интерфейсу.
Либо вот такое недешевое фабричное решение.
