Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



На моей "ESS AudioDrive ES1868F" пишет: "SB detected at 220h, MPU401 port seen at 330h, UART mode initialization suc[c]eeded".
Можно нажать 1 или 2 для соответственно "Test SBMIDI at 220h" и "Test MPU401 at 330h" (чтобы это ни значило), но ни там, ни там ничего не слышно!



Вообщем я так понял чтобы заставить звучать дочерку в DOS на ESS688 нужен танец с бубном еще тот. Нет жилания и сил этим заниматься, буду искать ESS1XXX. А пока буду юзать Aureal Vortex MX300 с дочеркой в качестве MIDI синтизатора, а ESS688 как SB. Но тут возникает другая проблема MIDI играет силами Vortex, какое бы устройство не выбиралось в настройках звука при выборе MIDI плеера будь то vortex вейветейбл будь MP-401, все ровно играет Vortex



@Uka, Дочка точно есть? Возможно громкость в микшере нужно добавить. Что сейчас пишет essvol.exe, если его запустить?



@alfy, что за дочка, это как?
Карта работает отлично, в играх и в проигрывателе MIDI в Windows 3.11 музыка играет нормально.



@Uka, дочерняя плата миди-синтезатора.



Опечатку исправлю

Должно играть аккорд одновременно на многих каналах MIDI. Если у тебя нет MIDI-дочки или внешнего MIDI-устройства или софтварной эмуляции в винде9x/досбоксе - ничего и не услышишь. Программа проверяет именно MIDI, а не FM-синтезатор.
У меня в досбоксе оба порта одинаково работают, а если поставить mpu401=none при сохранении прочих настроек, то остается только 220.



@alfy, @nop, понятно - никакой дочерней платы у меня, конечно же, нет.

А чем отличается MIDI от FM-синтезатора, можно объяснить? Потому как MIDI-музыка у меня, повторю, вполне играется!

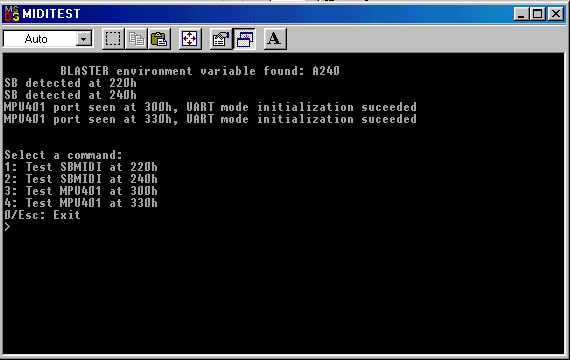

@nop, у меня вот так:


В системе две звуковые: ямаха и вибра. Дочерняя играет и через SB-MIDI и через MPU-401. Но, похоже, что после проигрыша SB-MIDI нет ресета, из-за чего при попытке проиграть после SB-MIDI следующий сэмпл на этой же звуковой, но через MPU, происходит повисание программы в ожидании.

--- добавлено 10 ноя 2017, предыдущее сообщение размещено: 10 ноя 2017 ---

@Uka, частотный синтез (FM) генерирует звук по заранее заданной математической функции с возможностью изменения нескольких параметров. Звуки реальных инструментов слишком сложны, чтобы их можно было описать одной (пусть даже несколькими сложными) математической функцией, поэтому звук частотного синтезатора слабо похож на настоящие инструменты (сильно отдает электронщиной). Чтобы обойти проблему придумали таблично-волновой синтез. Здесь в памяти хранится набор базовых звуков записанных с настоящих инструментов с той или иной степенью достоверности. Этот базовый набор звуков можно представить в виде таблицы. Файл миди содержит номера ячеек таблицы, их последовательность и необходимые параметры (тональность, темп и т.п.). Данные из миди файла подаются на вход боротовому сигнальному процессору, который подгружает из памяти нужные сэмплы и используя, опять же, математические функции обрабатывает его для придания нужного тембра, тональности и т.п. Так, имеем на входе простой маленький по объему файл, а на выходе, при крутых изначальных банках и возможностях сигнального процессора, звучание близкое к оркестровому.



MIDI это в первую очередь СТАНДАРТ передачи информации о нажатых на музыкальном инструменте кнопочках, педалях, колесиках итд по проводам.
Если для компьютерной клавиатуры есть стандарт PS/2, например, через который можно подключить клавиатуру и стандартным образом передавать на компьютер информацию о нажатых кнопках, то то же самое для музыкальных инструментов - MIDI.
Сам MIDI никак не говорит о том, как инструменты должны звучать. Он только говорит как передавать информацию о исполняемых нотах.
Есть также формат Standard MIDI-файла, который определяет как ту же информацию записать в файл вместе с временными промежутками между событиями.
MIDI-порт - это по сути упрощенный COM-порт (некоторые роландовские синтезаторы даже могут подключаться к обычному компорту), с единственной стандартизированной частотой передачи, электрическими параметрами итд и базовым форматом передаваемых сообщений.
Когда ты пишешь данные из MIDI-файла в MIDI-порт, они просто идут на внешний или внутренний разъем звуковой карты, не производя никаких звуков, если к этим разъемам ничего не подключено.
SBMIDI, MPU401-UART, MPU401-Intelligent - это разные реализации такого порта со стороны компьютера, которые нужно по разному программировать, но данные они передают одни и те же и обычно выходят они из карточки через одни и те же разъемы. Более того, можно, как я уже писал, передавать те же данные по RS-232 COM-портам на некоторые синтезаторы.
MIDI-порт совместимый с MPU401 обычно расположен по адресу 330h

Стандарт General MIDI добавляет к стандарту MIDI список стандартных инструментов, которые могут поддерживаться устройствами. Например, устройство воспроизведения звука совместимое именно с General MIDI, должно при выборе инструмента номер 1 издавать звук, хотя бы приблизительно похожий на звук рояля а не чего-попало. GS, XG это расширения General MIDI добавляющие в стандарт еще много разных инструментов или способов управления их звучанием.

а FM/Adlib/OPL2/OPL3-музыка - это, упрощенно, программируемые чипы, изобретенные фирмой Ямаха для генерации звуков определенным способом. для того, чтобы издать эти звуки, в регистры этого чипа пишется некий набор чисел, напрямую определяющих в конечном счете спектр звука и то, как он будет изменяться со временем. Эти числа никак не относятся к стандарту MIDI, это способ управления несколькими конкретными чипами одной определенной фирмы (причем у Ямахи есть еще множество более продвинутых FM-чипов, слабо совместимых друг с другом, могущих производить намного более реалистичный и качественный звук).
типичный базовый порт для AdLib/OPL2 совместимого синтезатора - 388h
Поэтому некорректно называть FM-музыку MIDI-музыкой.

--- добавлено 10 ноя 2017, предыдущее сообщение размещено: 10 ноя 2017 ---

Я кстати могу добавить потом и проверку FM. Умел когда-то.



@TheMadLynx, @nop, интересно, спасибо!

Я не называю "FM-музыку MIDI-музыкой", - "MIDI-музыкой" я называю музыкальные файлы с расширением *.MID, которые у меня проигрываются в Windows 3.11. А "модульные" STM-файлы - это FM-музыка или MIDI-музыка? Потому как они у меня и в DOS нормально играются.

Ещё интересно: есть такие игры, которым нужна именно "дочерняя" MIDI-карта? Не встречал - видимо, слишком новые для моего 386-го.
И откуда люди берут эти дочерние карты, тоже интересно? Обычные звуковые ISA можно легко купить за 1 доллар (как я свою ESS1868F), а "дочерние" на eBay дешевле 100 долларов и не появляются...



STM/MOD/XM/IT/AMF итд - это трекерная музыка. Ни то, ни другое. Там в своем формате записана инфа о нотах, темпе, эффектах итд, но еще и хранятся сэмплы самих инструментов и прочие параметры, типа точек зацикливания. Она играется простеньким специализированным софтверным синтезатором через выход цифрового звука (Аппаратные, тот же MT-32, делают сильно больше на самом деле, но вся эта логика запрятана внутри коробки и лишь частично контролируется через MIDI). А выросли эти форматы из форматов для управления аппаратным 4-канальным цифровым синтезатором компьютера Amiga. MOD-ы были сначала там, а потом их начали воспроизводить на PC софтварно и наделали кучу более продвинутых форматов.

Музыку же для FM игры могут таки хранить в MIDI файле. Тогда плеер внутри программы конвертирует данные из него в команды управления FM-чипом, беря параметры из некоторых внутренних таблиц, поэтому тот же MIDI файл, проигранный игрой и, скажем, плеером Windows через тот же самый FM-чип может звучать по разному.
Но может быть и специализированный формат файла, похожий на трекерные, специально для FM-музыки, который не играется ни на чем другом.

--- добавлено 10 ноя 2017, предыдущее сообщение размещено: 10 ноя 2017 ---

Большинство игр звучат с нею иначе, но не всегда лучше. Это зачастую вкусовщина. Необязательно должна быть дочка. Ты можешь купить бэушные GM/GS/XG-совместимые или даже MT-32-совместимые клавиши и воткнуть во внешний Game/MIDI порт звуковой карты с тем же результатом.
Вот, например, у меня Дум терпимо звучал с Yamaha PSR-510 или с Yamaha QS300..
Ещё есть много карт с "встроенным" MIDI-синтезатором, но обычно не очень хорошего качества. Это эквивалентно "дочке", впаянной на основную плату звуковой карты.
Также, например, карты AWE32/AWE64/Gravis Ultrasound итд умеют эмулировать General-MIDI через свой синтезатор и в них можно загружать разные по звучанию наборы инструментов. Можно запустить, кстати, похожие драйвера и для эмуляции MIDI через FM и, как мы уже раньше обсуждали, звук от них будет скорее всего отличаться от звука игры с прямой поддержкой FM.
Эмуляция бывает полностью программная через средства виртуализации, как у SoftMPU или Windows, а бывает программно-аппаратная, когда под досом сначала грузится "драйвер", а карточка, получив данные на порт 330, активирует драйвер, который потом записывает в карточку параметры, специфичные для ее синтезатора, скажем, в порт 620 у AWE. Такая эмуляция работает и под досом, в большинстве игр, но может сломаться, например, из за несовместимости в материнской плате компьютера. Ну и, наконец, игра может сама иметь драйвера для всех этих карт, как и для FM, а не надеяться на эмуляцию.



Если мы говорим про музыку в играх, записанную как раз в том или ином условно "нотном" формате (MIDI или формате для FM чипов), когда чип звуковой карты генерирует из этих нот (в том или ином виде) мелодию в реальном времени, то, как правило, в случае с DOS играми дело так обстоит - FM, как само собой разумеющееся у всех таких игр плюс дополнительно поддержка MT-32 и/или General MIDI в части этих же игр. Читай, во всех* DOS играх с "нотной" музыкой с поддержкой MT-32/General MIDI есть поддержка FM, как базового минимума, но не во всех играх с поддержкой FM, есть поддержка MT-32, General MIDI. Но, возвращаясь к вопросу в цитате, есть как минимум одно известное исключение - Abuse. Эта игрушка требует General MIDI звуковую карту, как раз с условной "дочкой" - надетой на WT гребёнку, распаянной на карте, подключённой снаружи в виде внешнего синтезатора, сэмулированной наконец - дровами карты с переводом из своего таблично-волнового формата, как в случае с гусями, например, или софтовым GM банком. С картой, умеющей только FM трели выводить в этой игре музыки не будет.



Предлагаю поместить разжёванное в FAQ.



@дядя Лёша, Тогда и модульная - тоже нотная. Не - "нотная" по такому определению - музыка на CD-треках, в WAV/MP3/OGG/ADPCM итд.

--- добавлено 10 ноя 2017, предыдущее сообщение размещено: 10 ноя 2017 ---

Я думаю, что есть исключения и кроме Abuse, но они, вероятно, действительно редки. В конце концов, MT-32 и необходимый для его подключения MPU-401 появились, кажется, до Adlib(MPU-401 за 2 года до, MT-32 в том же году). А ведь была еще IBM Music Feature Card, FM-карта с продвинутым звуком (лучше OPL2/OPL3), работа с которой (вроде бы), тоже шла через MIDI.

В этой демке музыка только через MIDI, если память не подводит.



Нет, он не лучше, он просто другой.
Работа с ней была так же как с OPL, т.е. рил-тайм кодирование генераторов.



Это же по сути как было на консолях: Famicom, Mega Drive. При чем раньше чем на PC



SMD и SB обе в 89-м вышли.



Безусловно.
А далее, для упрощения работы, появились прослойки в виде готовых библиотек, которые позволяли на лету получать из .midi некое усредненное кодирование для opl чипов.
В этом смысле интереснее слушать более ранние игры, у которых саундтрек писался специально для FM чипов, гибче и полнее используя возможности железа.
Сравните звучание FM в играх, где саундтрек хранится в миди, например, doom/descent и игры, где музыка писалась специально под FM - laser squad, spellcasting и т.п. Soundcard test page



@easy_john, descent тоже очень хорош на FM, но не на всех. У него есть другой вариант FM-звучания, не очень похожий на тот, что у тебя на странице. Ну или взять UFO, хотя в каком виде там музыка.. Но та же ситуация и с приставками (Sega, SNES). Слишком многие брали стандартные инструменты из библиотек.



Screenshot ребята, а что по этой карте скажете? предлагают такую за копейки
DB50XG на нее станет и не будет молчать как на ESS688?

--- добавлено 11 ноя 2017, предыдущее сообщение размещено: 11 ноя 2017 ---

SMD да, а вот NES в 1984, тогда на PC кроме спикера в помине ничего небыло. Разве что возможно что то на MACах
