Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



По кнопке Device 2 галки "Allow WaveTable Synthesis only" и "Allow MPU401 Emulation on this device".
Выбирал обе, ни одной, одну любую - никакой разницы, в Doom играет встроенный GM банк, а не загруженный в набортные 512кб. В WinAmp всё работает правильно.



А что выбирал в игре? GM на 330? SC-55 на 330?



Э... Вот в этом и косяк был. AWE ставил.
GM 330 - используются загруженные банки.

Т.е. если запускается драйвер игры для AWE, то он никуда, кроме рома, за сэмплами не лезет?



А откуда ему знать, что в оперативку загрузил виндовый драйвер? Метаданные же находятся в переменных самого драйвера, а параметры инструментов заливаются в каналы динамически. Ведь каналов доступно 30, а инструментов больше сотни и хз, может ты всеми каналами собрался играть один и тот же, а может у тебя на 15 разных нажато по две ноты?



Кстати, возвращаясь к вопросу о TSR'ке для MPU-401 на ESS 688.
На вогонсах ссылаются на архив с искомым драйвером.



@дядя Лёша, спасибо!



Дак она и в FM не желает, я ж отключал звук и пытался миди отправить в 220-й

Ну так я ж выше написал, что там с ресурсами все естественно проверил, ни кто не претендует ) ну а я кроме видео и бластера ничего не втыкаю, вообще при любых глюках только основное оставляю. В биосе обычно даже флоп отключаю, а так то там все ресурсы сейчас в норме, я просто не знал что ава не умеет оплучать ноты и из банка брать инструменты, почему то думалось, что эта версия уже умеет.

ох если бы все было так просто ) без обид - я ж еще в начале обозначил что не первый день живу ) ведь сам пишешь дальше верно...

Сейчас ради интереса попрбую лайв воткнуть и настроить, у меня их штук 5 разных...



Аааааааа! При чем тут кодек? Почему миди на 220?
Если fm - то это opl2/opl3 на порту 0x388, и там никакого миди нет.



@kot-perm, ну так и сам не указал явно, что грузишь aweutil /s, который в данном случае важен (для fm), только CTCM упомянул.

Потому и пишу банальности, уж извини.



Это было уже просто "попробовать, вдруг хоть треск где пойдет" но и сам то пишешь что или FM выбрать или .... че толку от выбора FM на данном конфиге ?

Так я только СТСМ и грузил, aweutil не грузил !



@kot-perm, ну как бы его можно и не грузить, если CT1747 отдельный или тупо не нужен FM, почём я знаю? Карта, хоть и частично, будет работать и без него.



на плате CT1745A-TBP CT1703A ессно CT8903 ну и упомянутый EMU8011-01



@kot-perm, да эти подробности лишние, уже сам факт, что это AWE64 (любой модели), говорит о том, что логика, отвечающая за FM синтез там интегрирована (т.н. CQM) и без aweutil /s не заиграет, не должна по крайней мере. Это AWE32 ещё встречались с "честным" внешним FM, от aweutil получающим лишь бонус в виде reverb/chorus эффектов.



Самое главное то - СПАСИБО РЕБЯТА ОГРОМНОЕ - допинали мой медленный мозг до решения вопроса ) как тут плюсы всем расставить ? )))

Небольшой перерыв и все забывается, сейчас сижу вспоминаю, ведь все эти танцы уже были где то в 97, даже друзей помню кто рядом сидел в ухо варианты рисовал... а после этого в основном PCI карты либо под W95 под OPL все плясало тысячу раз.
Вписал AWEUTIL - связалась наконец то одна схемка с другой - музыка пошла и я расплылся в дебильной улыбке )))
Систему то это начал собирать просто что бы сноровку не терять, есть коллекция из собранных уже и настроенных от 386 до р3 но иногда душа просит с нуля установить, все прописать... ну кому я в общем рассказываю )

LIVE то стоит пробовать в досе ?



Звук лучше, чем на AWE не будет, так, для спортивного интереса разве что.



Смотри, на твоей плате есть четыре устройства:
- кодек sb16/vibra16 для проигрывания взрывов на порту 0x220
- чип FM для музыки opl2/3, на порту 0x388
- чип mpu401 для музыки midi, к которому ничего не подключено, на порту 0x330
- чип emu8000 для музыки "awe" (тоже миди, но надо сначала проинициализировать) на порту 0x620.

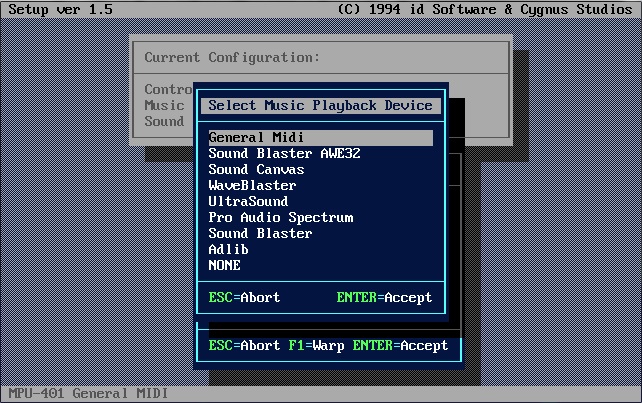

В сетапе дума2 есть небольшой нюанс, он делает не совсем то, что написано.
На выбор для музыки есть следующие устройства:

1 General Midi - играет через mpu401 на порту 0x330
2 SoundBlaster AWE32 - играет через awe32 на порту 0x330 (на самом деле детектит и работает через 0x620)
3 Sound Canvas - играет через mpu401 на порту 0x330
4 WaveBlaster - играет через mpu401 на порту 0x330
5 Ultrasound - играет только на платах Gravis Ultrasound
6 Pro Audio Spectrum - играет на платах PAS (opl3 на 0x388)
7 SoundBlaster - играет через OPL3 чип на порту 0x388 (хотя спрашивает про порт кодека 0x220, т.е. дальше пытается автоопределить, скорее всего по строке "SET BLASTER")
8 Adlib - играет через OPL2 чип на порту 0x388, ничего не спрашивает.



Да конечно - только ради спортивного, качество почти всей линейки представляю ) от CT1600, вибры разные, awe32, 64 , ... с FM приемником, с модемом ) все это имеется на руках, гуся приносили - своего нет но хотя бы погостил немного, я был лучшего мнения - а уж настройка под досом, тоже бубен тот еще, во всяком случае "сейчас все установим и послушаем" не сработало)
Попался тут редкий PackardBell с хитрым корпусом на две стороны - там совмещенка с модемом хитрая Soundport AnalogDevices AD1845JP вот ее частично победил но это мегагемор, правильность установки в винде удивила, ставишь драйвер, он типа ошибку кажет, емуляция тоже... и пока драйвер на игровой порт не установил, эти два друга так и не работали ) ну по ней наверное еще спрошу, доберусь до этого системника через недельку.



Надо понимать, что гусь это первый загружаемый WT звук на PC, вышедший за два года до awe, причем изначально всего с 256кб памяти, т.е. семплы были такие, что бы хоть как-то влезать в эту память.
Так что сравнивать его качество с другими, особенно более поздними звуковухами - не совсем правильно. Для своего времени он был на голову выше остальных.

Как повезет. На большинстве систем у меня гусь стандартным сетапом настраивается за минуту. Но были и редкие капризные мамки.
С первыми awe32 было еще хуже на 486 мамках без поддержки (рабочей, а не заявленной) PnP. Я в ~95 году так и не смог одну конфигурацию подружить. Пришлось сдавать в магазин. Они сначала тоже не поверили, пока не предоставил им комп на опыты. Дня через три и они сдались и вернули деньги.



@kot-perm, для меня в одном случае Live/Audigy под DOS оказалась лучше ISA карт - когда DOSBox под DOS запускал через HX-DOS (звук был более чистый, без треска). Вот такой изврат. Гусь включается двумя-максимум тремя строчками SET и вызовом нерезидентного инициализатора (ultrinit.exe, iwinit.exe), то есть, как ни парадоксально, проще, чем те же AWE. Это просто, когда знаешь, что штатным сетапом карт лучше не пользоваться и знаешь, что именно надо ручками прописать.
Offtop

Пользуясь упоминанием DOOM и имея ввиду описанные выше сабжевые ретроконфиги, поимею наглость пропиарить ссылку в своей подписи, вдруг интересно будет.



Про канвас не был в кусре ) спасибо, вообще знаю что роланды там чего то pro-шное делали но ни разу сам не видел.
а вот про 7 пункт - почему же он тогда 220-й спрашивает ? и как бы логично - ты думать, что он по SET BLASTER опросит, разве нет ?

--- добавлено 21 ноя 2017, предыдущее сообщение размещено: 21 ноя 2017 ---

Ну претензий точно нет - к гусю с уважением, знаю что первый ) просто до этого прям разговоров, тут на аукционе за 15000р ушла одна и мне сразу человек притащил, мол нашел у себя - проверь ) ну я проверил... просто тремя строчками не обошлось, напрыгался, еще считай дровишек под рукой небыло (да и от куда), полез на мощный ресурс, разное накачал и понеслась...

--- добавлено 21 ноя 2017 ---

Кинь ссылку ) какие там сеты прописывают ? чет как вспомню те танцы...
DOSBOX несколько раз пользовал но все равно люблю железное железо, ламповее так сказать )
