Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Ого это какая версия? Я classic ver. 3.74 в прошлом году еле за 80$ сбагрил и то висел год на доске объявлений, забрал кто то с России



Странно это. На ебае гуси дешевле 150 баксов давно не продавались.



@dante1, вот странное дело, то ли гуси реально выросли в цене, то ли что.
Я на наших аукционах гусей только ПНП видел по 130-150$. Классические гуси на ебеях от 200$ идут. Ну и плюс доставка.



А это где? А то я бы то же хотел недорого парой гусей разжиться.
ЗЫ Лично мне pnp гуси интереснее - больше возможностей при 99% совместимости с классикой. А из старых мне нужен только один ace, что бы в мелкий корпус запихнуть.



@easy_john, я скорее не верно написал, тут имеются ввиду не только аукционы. но и вообще торговые площадки.
На Полигоне пару раз проскакивали за последние полгода. Как раз по 8000. На Авито видел, тоже в районе 8-9 тыс. руб.
Но везти в Питер далеко и гарантий нет. Я не стал связываться. Сейчас правда на Авито висит 1 объявление - 15000



Повторюсь еще раз. Играть General Midi на emu8000 это совсем не "без изменений".

--- добавлено 22 ноя 2017, предыдущее сообщение размещено: 22 ноя 2017 ---

А как же я xm-ы на 100500 каналов бы слушал с почти нулевой загрузкой 386-го процессора?

--- добавлено 22 ноя 2017 ---

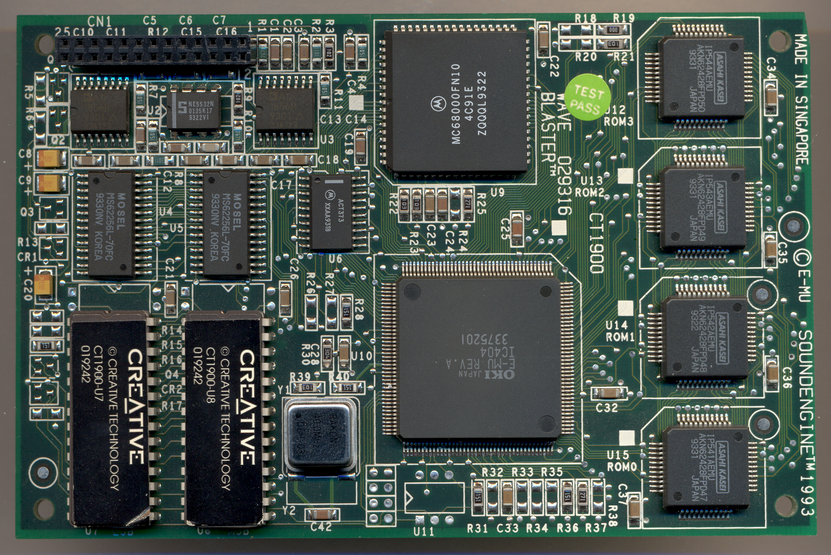

Смотрим на фото Waveblaster и видим, что там, кроме emu8000, аж целый Motorola 68000 на частоте 10/12 МГц (быстрее Сеги/Амиги 500!), плюс ПЗУ и статическое ОЗУ для него на 64 килобайта (еще ПЗУ/ОЗУ/ЦАП-ы для emu8000). И это для поддержки всего лишь набора General Midi. Видимо, решили, что жирновато такое пытаться втиснуть прямо на плату звуковушки, да и нерасширяемо, вдруг бы на метаданные от какого-нить юзерского банка набортной памяти бы не хватило? У DSP столько точно нет.



Ну вот такая - о ней и говорил прям, сам слегка удивился что за нее 15 дали.
[Аукцион завершен] Звуковая карта Gravis UltraSound PnP - Барахолка ZX-PK.ru



не так эта PNP это не классик. на ибее украинцам нельзя продавать (только покупать), через леваковые сервиса, резидентов других стран и и т. д. не вариант (пей пал что то заподозрит, заблочит счет потом доказывай что ты не олень и не докажешь при чем). А у нас в стране даже за 100 бачей она никому 300 лет не нужна, так что 80 бачей это еще и нормально. При чем не понимаю фапа на счет этих карт, играют они далеко не идеально, как по мне лучше какой то канвес от роланд + Сб с дочеркой ну и аву можно еще. А от грависа на практике вообще толк ноль, а тем более за такое бабло. Вообще не понимаю чего одно старье по сути мусор стоит 400 бачей, а втоорой например магнитофон маяк ничего, если ссылатся на тираж, так не думаю что грависов было выпущено меньше чем тех же магнитофонов Маяк



@dante1, гуси это как правило не про MIDI, оно действительно никакое в большинстве случаев. Это про хардварный микшинг, местами заставляющий звучать 11025khz сэмплы на слух как 22050khz, действительно мягче и чище. Это про NO GUS - NO DEMO. Это про трекеры. Это про отдельную поддержку в играх, софте, использующую возможности карты более полно, на фоне унифицированной и выровненной по возможностям нижней SB 1.0 (в лучшем случае по SB Pro) поддержке SB совместимых карт. Но вообще да - во многом фетиш, вкусовщина. Но MIDI тут никаким боком практически.



Вот в точку - тоже считаю, не стоит оно того, да это знаковый продукт в истории но 15 или 8 р - уж луче маяк ) тем более что эти чаще вижу и ремонтирую.



Это вы ещё с ценообразованием на старую ширпотребную аудиотехнику (бумбоксы там, магнитолы и т.д.) незнакомы — ценники там НЕВМЕНЯЕМЫЕ. Но рынок управляется лохом (т.н. коллекционером), ничего не поделать.



Тоже вариант. Но имхо, там скорее всего хором продекларировали "будете жрать наш несовместимый подход и не жужжать". Апофигеем чего, кстати, являются AWE64, на которые даже память проприетарная. Про установку дочки вообще не упоминаю, ага...



1) "GUS-у можно, а нам нельзя, что ли?"
2) "Да куда мы все это добро с дочки втиснем, на AWE32 3990, например, и кто ее потом купит по такой цене?"
3) "Покупайте нашу память для AWE64!"
4) Дополнительные 32 голоса AWE64 - это софтовый синтезатор, для которого AWE64 является просто аппаратным ключом и который игры, конечно, не используют. А ведь нашлись, наверное, дурачки, апгрейданувшие 32 до 64.

--- добавлено 23 ноя 2017, предыдущее сообщение размещено: 23 ноя 2017 ---

Кстати, присмотрелся - встроенный "саундфонт" на Waveblaster 1, где еще не перемаркировали всё в Creative - 4MB.

--- добавлено 23 ноя 2017 ---

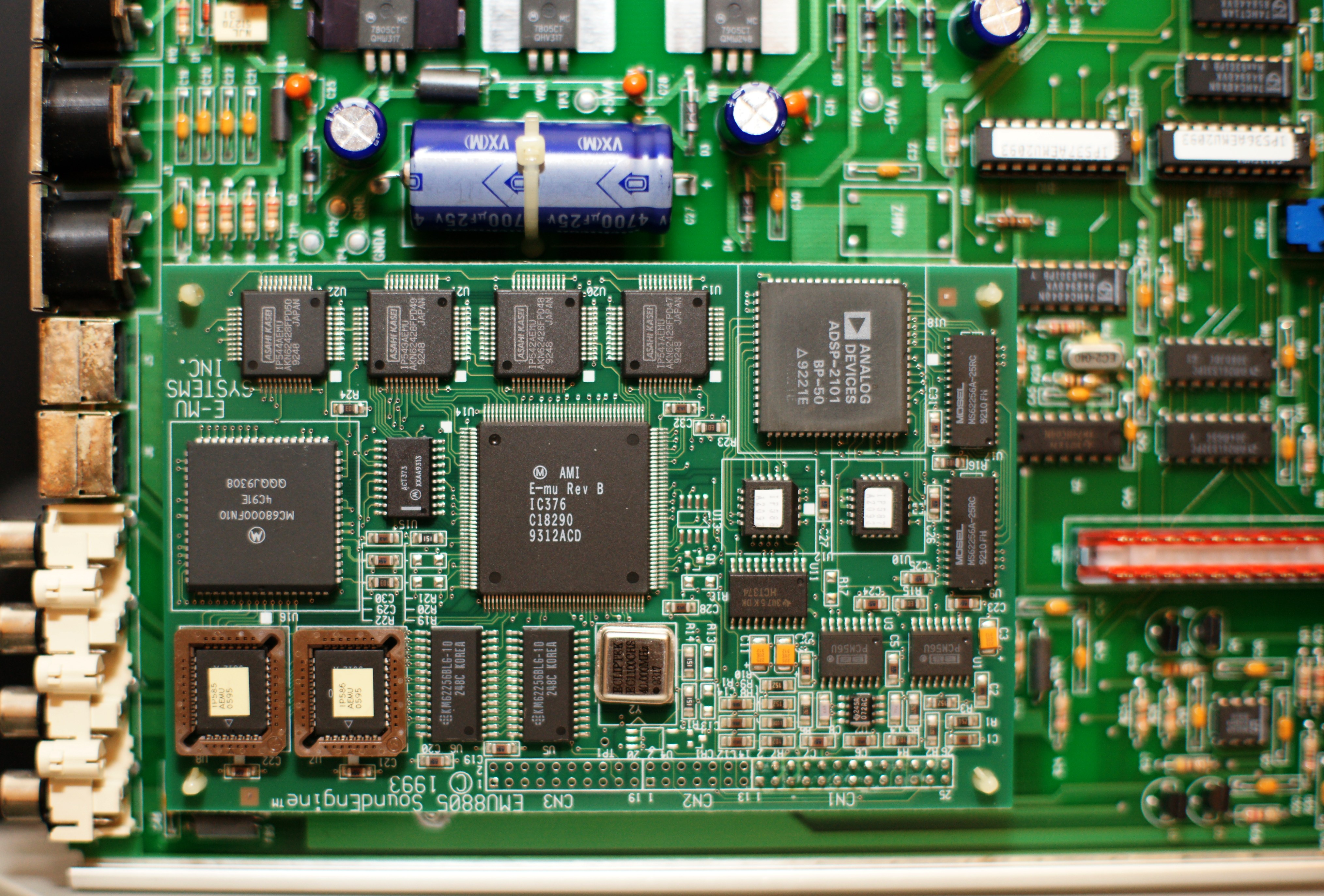

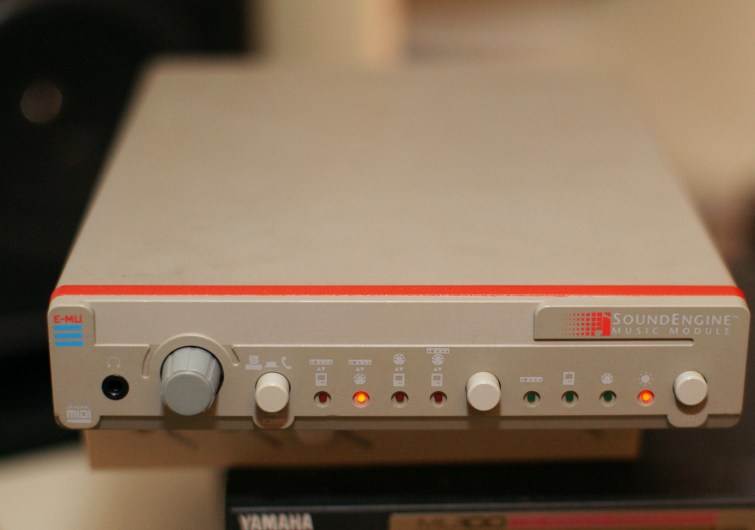

e-mu soundengine ещё до его превращения (в урезанном виде, без эффектов) в Waveblaster 1:



Оказалось, не так-то просто найти эту музыку в сети (не с первого щелчка, по крайней мере). Пусть будет здесь.

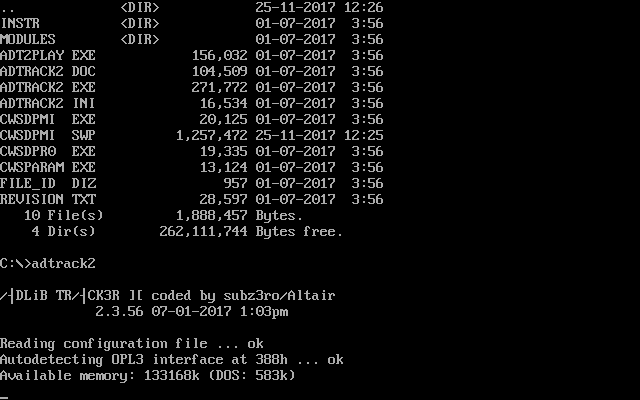

На самом деле, через порты 388-38b доступна вся функциональность opl3. А через 228-229 только первый банк.

Есть файл synthgs.sbk в стандартных драйверах.



@alfy, "не все так однозначно" насчет OPL3-возможно. Насчёт stereo OPL2 - сомнительно.

Вот это высказывание вообще сомнительное.



@nop
Notes on programming Creative Sound Blaster series ISA cards « synaesthesia
про dual opl2 я ничего не говорил.



Спасибо, уже нашёл его. Только с ним проблемы. Он вроде как немного больше доступной памяти у AWE64 Value. Загружаться загружается, но разницы с GM нет никакой. Тот же трек из Secret of the Monkey Island под GS играет с этим банком ровно с теми же глюками, что и с GM банком по умолчанию.

Толи это доступно для Gold и расширения памяти, а на Value просто не работает, то ли я чего-то не понимаю.



Насколько помню по эксплуатации какой-то из SB32 - aweutil честно пишет об ошибке, если банк не влезает в имеющуюся память карты. В результате, кстати, только GM эмуляцией пользовался (когда оно вообще работало), ибо остальные 2 режима того, не вмещались. А SIMM'ы было лениво купить.
И да, памяти эта эмуляция жрёт... Впрочем есть ещё CTSB16.SYS и CTMMSYS.SYS, которые куда более выпукло показывают эээ... погромисткий гений Creative.

З.Ы. Кстати, из документации - эмуляция GM/GS/MT32 должна работать в реальном режиме и DPMI. То есть в Doom и так далее тоже должно музыку играть. Что-то не наблюдается такого счастья, да...
