Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Колючий, для того, чтобы была разница, нужны игры, поддерживающие gs, например descent, duke nukem 3d (естественно только под win). Главное отличие от gm - несколько наборов ударных.
А для monkey island возможно нужен режим mt32.



Да, разница в DN3D есть и я, похоже, действительно не на том проверял эту карту.



Зато я говорил. И где я предлагал использовать 228, что ты счёл нужным меня исправлять? Через 220-223 доступна вся функциональность FM-чипов SBPro и более поздних SB. Такое же высказывание в отношении 388 будет неверным.
Я, впрочем, признаю, что высказывание "только через этот базовый порт" относилось лишь к dual opl2 sbpro, в то время как opl3 полноценно работает и на 220 и на 388.

--- добавлено 26 ноя 2017, предыдущее сообщение размещено: 26 ноя 2017 ---

С MT32 совместимы только карты от Roland. Банк MT32 в AWE даёт только инструменты более-менее схожие с инструментами "по умолчанию" в MT-32 но не даёт играм загружать свои и модифицировать существующие, чем занимались многие из них. Более того, MT-32 совместимость у Roland Sound Canvas тоже где-то на таком же уровне реализована, разве что чуть лучше.

--- добавлено 26 ноя 2017 ---

Я писал раньше, GS не меняет звучание GM, а является набором дополнительных по отношению к GM инструментов. Если игра их не выбирает, ты их не услышишь. Кроме того в "дешёвых" имплементациях поддержки GS дополнительные инструменты звучат практически как базовый набор или являются их копиями со слегка изменённой модуляцией итд. "Абы было"



Да, я это уже понял.
Меня ввело в заблуждение, что у EWS64 XL на 8Мб GM и GS банках различия на треке "gsmonkey.mid" были, а у AWE64 на 512кб банках - нет.



@Колючий, Есть плееры, которые детектируют и показывают, использует конкретный midi-файл GS/XG, или нет.
На малюсеньком банке, как я уже написал, даже в GS режиме тебе могут дать инструменты, идентичные GM-овским в таком же банке.



Megamid принадлежность мидишки по крайней мере к GS умеет показывать.



Спасибо.

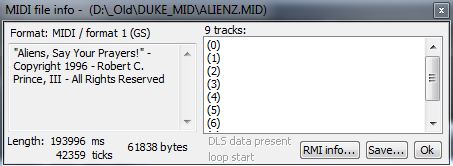

winamp тоже



Где винамп это делает?



alt+3 или двойной клик по имени файла

Тем не менее в "the secret of monkey island" эмуляция mt32 на awe32 звучит приемлемо.



Вопрос по громкостям.
CT2890, Vibra PnP на Vibra16s с ямаховским OPL3.
Очень тихий уровень миди, в микшере Win98SE все ползунки выставил на максимум. Кривативовский микшер от виндового по сути не отличается и настроить уровни (придавив WAVE, например) там тоже нельзя. Сталкивался с подобным на ULC931 исполнения "звукозатычка", где не стал разбираться с проблемой, и на EWS64XL, где можно настроить что угодно как угодно.

Поиск ничего толкового пока не принёс.

--- добавлено 30 ноя 2017, предыдущее сообщение размещено: 30 ноя 2017 ---

Чтобы нормально слушать музыку приходится в том же Doom крутить громкость на колонках, и придавливать уровень эффектов, чтобы не глушили. После игры - опять крутить колонки на прежний уровень громкости, чтобы звуки загрузки и выключения не будили всю квартиру.



@Колючий, Погодите, вы что, хотите сказать, что существуют старые звуковухи, у которых громкости сбалансированы? И что, они даже при включении никогда не издают тонкое "пиииииииииииии" до или после инициализации?
Звезда в шоке



@Колючий, wave на половину, fm/midi - на максимум - решало проблему тихой музыки почти всегда. Некоторые игры могут программировать микшер и сбивать баланс.
p.s. удавалось успешно сбалансировать звук двух звуковушек (выход одной в линейный вход другой) с примерно одной громкостью музыки (на одной opl3, на другой клон). всегда хватало настроек микшера.



Разница между немного не сбалансированными громкостями и этим конкретным случаем, когда миди едва слышно, а остальной звук слышат уже и соседи, думаю, существенна.

--- добавлено 1 дек 2017, предыдущее сообщение размещено: 1 дек 2017 ---

Тут проблема в том, что виндовый микшер в Win98 не помогает совсем. Тот же винамп плюёт на него и крутит уровни wave и midi как хочет. Думал, есть что-то совсем отдельное, вроде тератековского софта, где можно настроить почти всё.



@Колючий, по умолчанию регулировка громкости в винампе регулирует громкость через микшер, но можно отключить ( отдельно для миди, отдельно для wave).



Ребятки, а не подскажите где можно найти драйвер к этой звуковушке, хотелось заценить ее возможности
Screenshot



ExpertColor Multimedia Expert Media MED1600 ver1.1 Free Driver Download for Windows 3.1 - 925d_w.exe



а под Windows 95/98?



Фото пояснее бы, чтобы можно было разобрать чипы и ID железяки.



https://photos.app.goo.gl/9YLmuit5U3owaORg1
https://photos.app.goo.gl/pxMNaRdsXscSOxNK2
