Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



просто это ставит под вопрос все ретро-хобби. Тогда зачем riva128, tnt и пр., если есть лучше. У всего есть цель и я бы предпочел не делить железо на хорошее и плохое.



Всегда было деление на бюджетное железо с компромисами и получше.
С течением времени, конечно, разница стирается, за то возможность собрать для перфекционистов "ультимативную конфигурацию", на которую не хватило бы денег тогда - повышается.



Это очень расплывчатая категория. Когда речь идет о поколениях железа. Но, безусловно, имеет место быть.



@TheMadLynx, Лично я слышал на вибре шумы квантования, которых не было на другой карте (как раз 3990). Как будто там не 16 бит, а сильно меньше.
впрочем, мы вероятно говорим о разных картах.



CT3670 это AWE64. Буквально.



@Teron Lifeslayer, Ok. Я писал про SB32, где emu8k без onboard RAM + Vibra.



@Teron Lifeslayer, + ко всему у ct3670 в отличие от awe64 еще есть ide и gain в микшере.



Это у поздней. У ранней 2xOPL2 (left & right), а OPL3 такое может эмулировать.



Я знаю, но уже какое-то время у меня не было прав редактировать заголовок поста и я не мог обновить.
Спасибо @Dimouse, теперь исправлю.

Мне казалось, что игры с поддержкой 2xOPL2 через OPL3 играют неправильно. Надо проверить будет, SB Pro1 у меня лежит.



Вот, кстати, у кого была проблема с отсутствием waveblaster-коннектора?

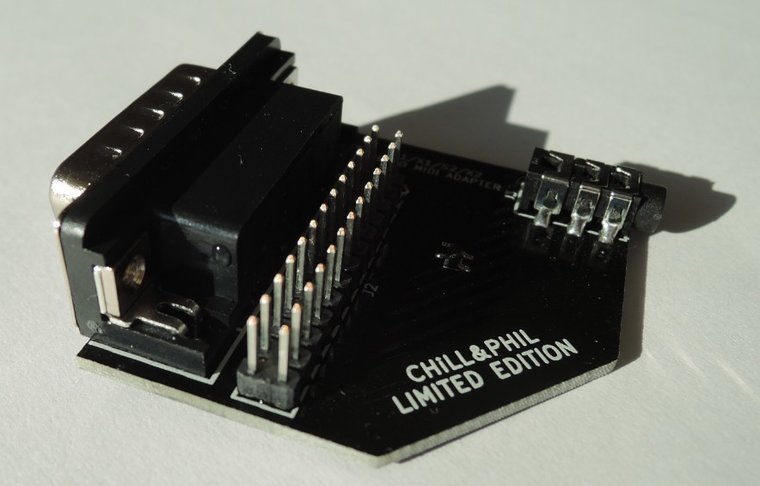

CHiLL and Phil Adapter

Черт, только что дошло, что он, вероятно, совместим лишь с Dreamblaster.



@nop, он не совместим с теми дочками, которым нужно 12В. А вообще, список протестированных достоверно совместимых лежит на страничке магазина.



@easy_john, Еще:

И в AWE32 ставятся 28M (2 планки по 16 - 4 резерв). SIMM-30 на 16 были очень редки, но сейчас доступен китайский новодел.
Часть моделей имеет 512K onboard RAM(AWE32/64?), кроме 1M ROM, часть - 0 (SB32, Goldfinch?), AWE64Gold - 4M
Если вставить внешнюю память, набортная отключается, во всяком случае у AWE32. ROM, конечно, остается, для него аж 4M адресного зарезервировано. Видимо это осталось с waveblaster-ов, где ROM был больше.

--- добавлено 11 янв 2018, предыдущее сообщение размещено: 11 янв 2018 ---

Да это очевидно уже. Я даже стер часть поста про это. Всего-то несколько деталей добавить.

--- добавлено 11 янв 2018 ---

По идее, совместимость должна быть, на практике же.. Ты еще учти, что игры детектируют реальную конфигурацию и их может не получиться обмануть конфигом. Я получал довольно разный звук у того же Descent на OPL2/2xOPL2/OPL3, по крайней мере в досбоксе. OPL3 саундтрек у него намного круче.

Upd. Пофиксал ROM size



У AWE64 Value CT4520 512кб оперативки, думаю, у всех неголдовых столько же будет.



Если я не ошибаюсь, контакты +12 и -12 служат только для питания аналогового выхода стерео. Основная схемотехника на всех дочках питается только от +5. Так что работать-то будут, наверное, все дочки, а вот выдавать звук далеко не каждая. С другой стороны, взять +12 и -12 от БП и впаять на соответствующие пины снизу не проблема, учитывая совсем не маленькую стоимость полноценных боксов для дочек типа корговской DOXintheBOX. Тут проблема может встать в другом: боюсь, не всякая звукокарта сможет дать достаточно мА для любой дочки по линии +5. С какой стороны ни подойди, адаптер этот - кастрат. И спроектирован изначально сугубо под Dream. Лучше уж купить это и мозги не пудрить. Там, кажись, все необходимые преобразователи стоят уже, лишь бы внешнего тока по амперам хватило.

Кто осведомлён лучше, поправьте меня.



Совершенно согласен. И в продолжение, - еще лучше просто использовать карты с разъемом wavetable, ну, это вариант для тех, у кого есть альтернатива



@LANRUS, Там много лишнего железа, типа полноценного MIDI - интерфейса. А питания должно хватить - вряд ли ток на 5V ограничен. Скорее всего берется прямо с шины.

Думаю тут таки нужен стабилизатор, а не напрямую брать.

--- добавлено 12 янв 2018, предыдущее сообщение размещено: 12 янв 2018 ---

Спасибо, капитан



alfy

Кстати у меня этот кодек стоит даже на CT2230, которая вроде бы самая ранняя из второго поколения SB16.



a) некотрые игрались и на 286, на 386 так вообще многие. Качество у модульной музыки сильно вариабельное. Впрочем, я обо всем это раньше тут писал. Далее, модульная музыка отличается от MIDI более прямым контролем воспроизведения сэмплов, набором эффектов, не имеющих аналогов в MIDI. MIDI, строго говоря, не знает даже, используются синтезатором сэмплы, либо что-то еще.
б) игры не использовали AWE32 для модульной музыки, насколько я знаю. Плееры для AWE(потом и для SB Live) появились относительно поздно, по времена Windows 95/98. Некоторые игры загружали свои банки и играли ими MIDI либо звуковые эффекты.



На 286, 4-канальный модуль игрался с 95% использованием процессора, о том, что бы использовать его в игре речи не могло быть.
На 386 уже чуть лучше, но все равно получалось, что музыка отнимет слишком много ресурсов, массовым это стать не могло. Я помню во многих демках приходилось выбирать частоту дискретизации семплов пониже, когда у тебя 386.
А к пентиумам уже началось использование потоковой музыки в играх.

По второму пункту возражений нет, игр использующих awe для трекера я не припомню, хотя сами отдельные плеера существовали чуть ли не с момента выхода awe32.
