Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Fate of Atlantis вообще глюкодром, любит зависать по всяким поводам, типа новолуния или топота соседей сверху, не факт, что здесь предмет обзора является причиной.



Nil
Для того, чтобы запитать дочку от USB, такая штука подойдет?



Но ведь с FM не зависло!



LANRUS, так оно бы могло и с MT-32 со второй попытки не зависнуть (зависло бы в другом месте, после выключения камеры), либо с FM зависнуть тут же, тут вопрос везения, игра капризная, до железа привередливая.



Если автор об этом знает, он заведомо вводит в заблуждение и бросает тень на освещаемый им же программный продукт в глазах непосвящённых.



LANRUS, если знает У меня FoA и с MT-32 (без эмуляции, с честным контроллером) и с FM подвисает, и не скажу, что с MT-32 как то чаще.



Вот что нашел в Miles Sound System changelog:

Похоже, у RAP-10 тоже были проблемы с зависшими нотами...



Короче говоря, лох я позорный. AWE64Gold S/PDIF работает в досе. Однако формально. Ни в Blood, ни в Redneck Rampage звука SFX нет. Emu8k и FM присутствуют в лучшем виде, но от этого не легче, AWE32 тоже это умеет.

Так что трудности с дискретизацией и, возможно, битностью действительно присутствуют, настолько замороченные, что S/PDIF в досе бесполезен, наверное, для 99,99% игр.

На фоне AWE64Gold всё равно очень выгодно смотрится карта AV310, звук без проблем из доса при любом раскладе. Terratec здесь не отличается, т.к. при выборе 44 кГц может отказать стерео, всё же это не SB16. А плата AV310 - это полноценный SB16.



Вот нашел ресурс аналогичный сайту easy_john'а. Чем привлек - очень много небрендовых звуковых карт, с возможностью прослушать их.
Кстати там на АВЕ-картах таки нет дорожки с MonkeyIslanda. Похоже у всех с ним трудности))



Vardok, ссылку-то дай что ли?



Goblinit,
Ой, блин. Забыл)) Вот.
https://sites.google.com/site/soundcardcomparison/



Это известная статья MaxWar с вогонсов: The Grand OPL3 comparison run



Широко известная в узких кругах. Лично мне трудно с вогонсов воспринимать инфу. Поэтому я их не читаю вообще. Не то что совсем англяз плох, но на русском попроще и понятней все таки. Поэтому я искренне удивляюсь, когда, допустим, в ответ на вопрос, люди делают удивленное выражение лица и с налетом превосходства пишут в ответ, мол, ты что? вот же на вогонсах инфа была, слепой чтоли.
Geryon, это не к тебе лично относится, так что без обид. Просто встречал я на форуме такие варианты ответов.

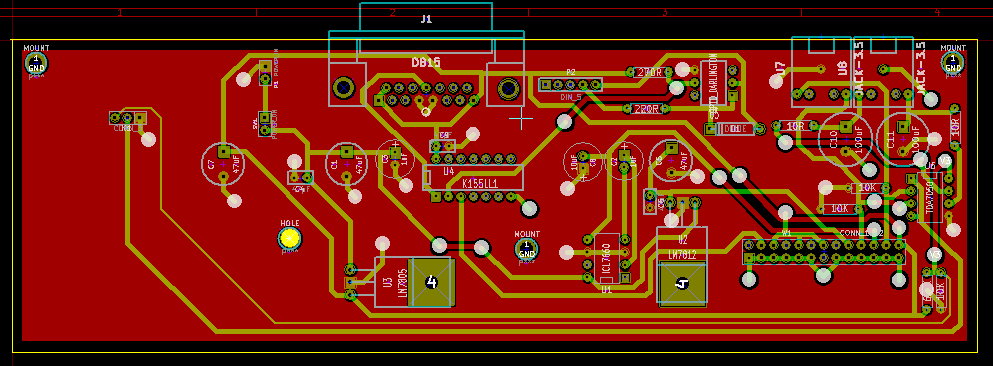

Решил заняться боксом для дочек. Пока разработал плату:

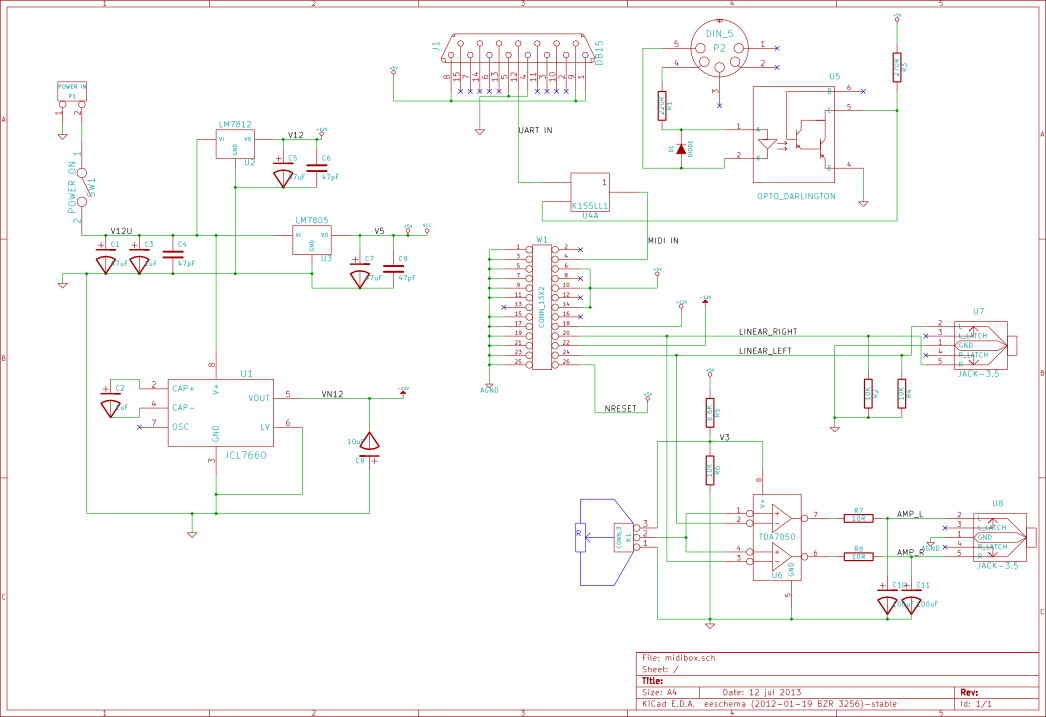

Если кому надо, можете посмотреть и схему. Схема не идеальна:

• Земли (сигнальная, питания) не разделены.
• Через DB15 входит +5 волльт и земля, которые не изолированы от внутренних +5 вольт и земли. Это наверняка вызовет появление выравнивающих токов там, где они никем не ожидались. Думаю, надо убрать соединение +5В, а земли соеденить через 10 мегаом. Или можно так оставить?
• Звуковая часть недостаточно хорошо разведена, будут помехи.
• НЧ фильтр я не рассчитывал, взял из чужой схемы, а зря.

В целом, проблемы выливаются из моей неопытности в деле разводки плат для звука. Если кто-нибудь может что-нибудь посоветовать, то я буду очень благодарен



Интересный вопрос. Давай вынесем в отдельную тему про создание бокса.
Тогда я, может, то же переделаю свою на более красивый вариант.



Прекрасная идея! Советы по существу не дам, потому что просто мне нечего сказать, я в этом ни бум-бум. Однако наберусь наглости и одно пожелание всё-таки выражу, подкину, так сказать, моментально родившуюся идейку для переваривания. Если бы этот бокс делали для меня, то я бы в первую очередь хотел, чтобы он был рассчитан не на одну дочку, а, скажем, на три. Точно так же, как соединяются друг с другом через PASS THRU неограниченное число тонгенераторов. Бокс при этом оснащён простым селектором линейного выхода. Такое "многодетное" устройство очень козырно будет отличаться от всех своих предшественников, рассчитанных на одну дочку. Воистину DoxBox будет очень сиротливо выглядеть рядом с таким крутым монстром. Можно также оснастить его отдельным выходом PASS THRU на гнезде DIN. Было бы очень круто.

"Это действительно новое слово в науке и технике!" (Иван Васильевич меняет профессию)



Давайте перенесем в отдельную тему.
Я создал. http://www.old-games.ru/forum/showthread.php?p=1007638



"Ты что, слепой" - это для меня нехарактерно, скорее для сами-знаете-кого, которому еще две недели в бане сидеть.

Вот, если что, еще один документ по многим звуковым картам авторства gerwin - чела из Нидерландов, который не стесняется модифицировать звуковые DOS-драйвера



Еще такое раздобыл:


http://kawai.spb.ru/photo/v/hardware/museum/pc/sound/20130713_002.jpg.html

http://en.wikipedia.org/wiki/Ensoniq#Soundscape

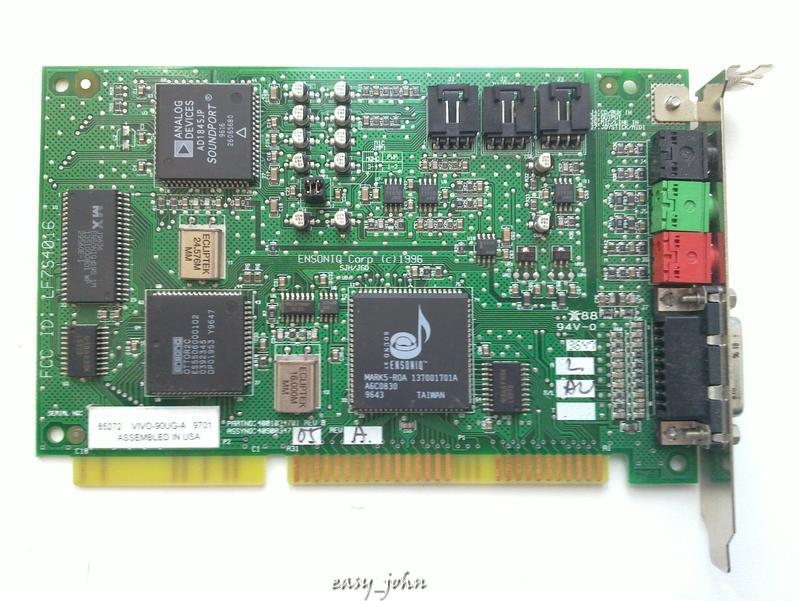

Про ensoniq soundscape vivo90:
Wavetable, 1Mb ROM.
- в досе не работает, пока не инициализируешь.
- дос драйвера идут внутри комплекта дров для win3.1 и win95. Т.е. нужна винда, что бы их достать оттуда
Инициализатор в досе имеет настройку, включить или нет эмуляцию SB.
Эмулируется SB/SB 2.0 (даже не SB Pro), Adlib, MPU401.

По DAC:
- Совсем старый софт умеет только SB, играет.
- Более новый (descent,descent2,duke3d,warcraft) автодетектит ensoniq, и нормально играет что-то типа 44.1/16/stereo.

По midi:
- adlib (opl2/opl3) эмулируется, играет через wt, звучит странно.
- mpu401 - 330 порт видят все, начинают играть и почему-то (скорее всего у меня битая карта) вся музыка в зависших нотах и нотах проигранных неправильно.
- Есть резидент mt32, который что-то переключает. Разницы не заметил пока, monkey в режиме roland запустилась, музыка (с зависшими нотами) шла.

Проигрыватели (режим SB ):
- cubic - отдетектил, но не играет.
- ft2 - играет только 22050, при настройках выше - останавливается.
- iplay - играет несколько нот и подвисает.
