Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



С точки зрения поддержки играми, актуальными на Win98, разве не A3D - самый правильный выбор? Который уж по крайней мере круче EAX2.



ну есть же игры с поддержкой только EAX при этом не поддерживающие A3D



Если я прав, все игры с поддержкой EAX3 отлично пашут в WinXP (лучше, чем в 9X), и их запуск в среде 9X нецелесообразен. Если в компьютере установлена WinXP, то ставить либо Audigy2 (на обе ОСи), либо тандем Live!+XFi. Если операционка только одна 98, то самой топовой Лайвы хватит выше крыши. Игры после 2001-2002 гг с EAX3 целесообразны на XP.

--- добавлено 16 янв 2018, предыдущее сообщение размещено: 16 янв 2018 ---

И вообще неплохо бы перенести всё это в соседнюю ветку "Звуковые карты для Windows".



Тем временем



А где заказывали, и во сколько обошелся?



Serdashop - Serdashop
35 евро штука, если самому паять, и это без доставки. Времени у меня ушло часа полтора, при более солидном опыте ушло бы меньше часа.

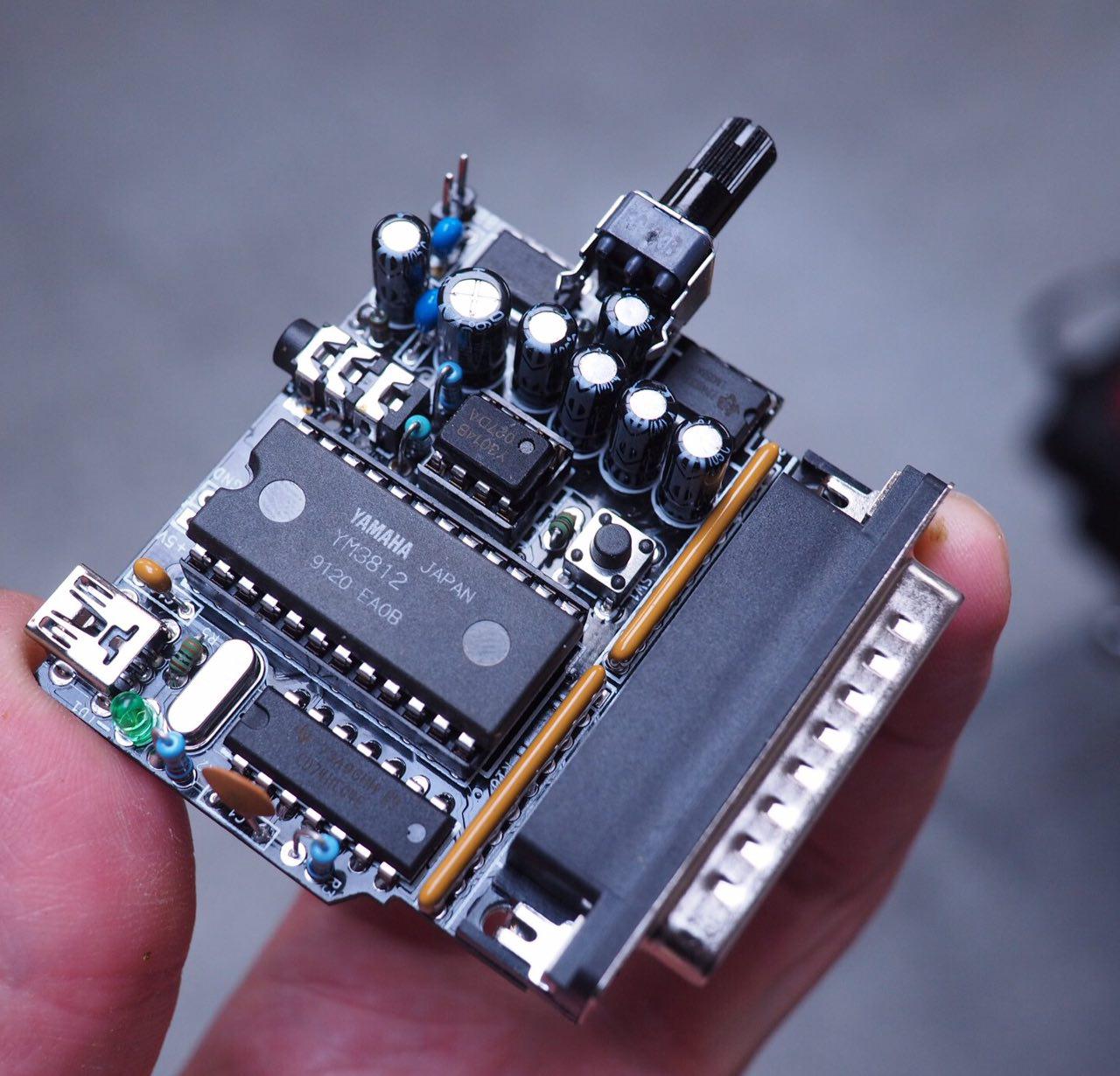

Подводные камни - довольно тонкая пайка разъема miniUSB(только для питания), одна из двух заказанных YM3812 оказалась дохлой. Но продавец меняет без проблем. Качество усилителя - не ахти, мои наушники звучат не очень, лучше тыкать в line in, там ок. Да и не может в принципе OPL2 со своим родным ЦАП-ом выдавать hi-fi звук. Как у ЦАП, так и у использованного усилителя LM386, THD - десятые процента, если не выше.
Совместимость эмуляции Adlib примерно такого же уровня как у softmpu эмуляция MIDI, но еще есть патчи для многих более свежих игр. Хотя для старья, для которого Adlib был наиболее актуален, и эмуляция работает отлично.
В связи с некоторыми обстоятельствами эмуляция либо серьезно замедляет машины уровня 386, либо патчит эмулируемый код, понижая совместимость(режимы переключаемы). На 286 эмуляция не работает, так как требует загрузки EMM386 или JEMM. Поэтому для слабых машин тоже выгоднее патчить.
Тема на vogons: VOGONS • View topic - OPL2LPT



Кто-то тут много раз плакал, что на большинство Ямах 718/719 полноразмерные дочки не поставишь.
Глядите: Звуковая карта yamaha-LSI audio weve
Таких мало, хватайте, кто поблизости. Или кто возьмётся уламывать продавца на почту.

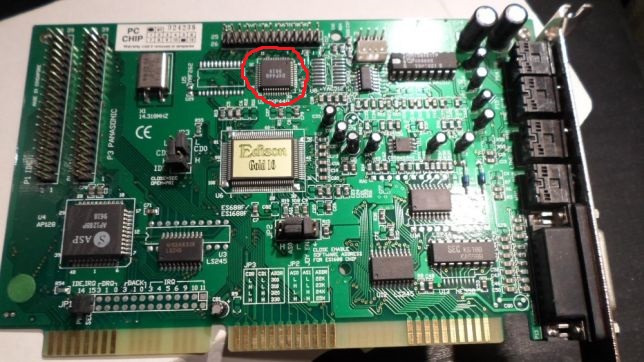

Ребятки, а подскажите что это за зверь? А точней на каком чипе построена карта?
Просят 400 рублей
Звуковая карта Edison Gold 16



Ну до сих пор все Эдисоны Голды были на ESS
Смотрите внимательнее, на фотографиях лота видно страницы паспорта! Там чёрным по белому написано ESS.
Скорее всего, это ES688.



Ну я вижу что в паспорте указано ES688, а также ES1688. Интересует какой конкретно. И вообще стоит она своих 400 рублей, которые за нее просят?



Чипы по ногам совместимы, печатка одна и та же, паспорт один, поэтому из-за этой идиотской наклейки не узнать. Продаванам обычно до лампочки, они ничего не знают. Но этот вроде аккуратный, по фото сужу. Можно спросить у него самого.



@dante1, тут 50/50: за 688-й наличие отдельного OPL, а за 1688 отсутствие перемычек конфигурирования ресурсов.



конечно очень желательно наличие в ней 1688, а то 688 это опять неумение его переключатся в МРU -401 и как результат никаких дочерек. А насчет отдельный там OPL или эмулируемый как то побоку, не настолько задрот по звуку что бы улавливать разницу



@dante1, Дочки будут работать в миди-плеерах, но не в играх, как мы уже обсуждали. И качество схемотехники и, соответственно, звука, у старых может быть лучше(но зависит от конкретной модели).



На 688 был бы YMF262 или заменитель, но он на этой ревизии не распаян, хотя место есть. Значит это 1688.

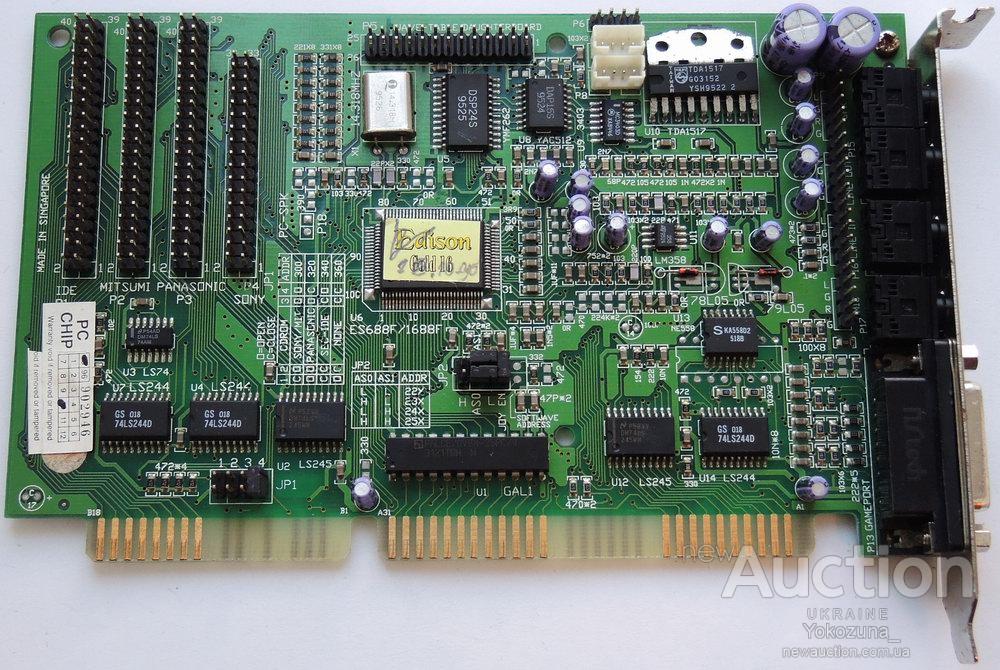

Вот как выглядит ревизия с 688, видно что распаян OPL3:


А вот подробности по поводу клонов ямахи:
OPL3 Copies | OS/2 Museum



@Teron Lifeslayer, вполне себе распаян:



@TheMadLynx, ну да, дело обычное. Модели те же, комплектация разная.



забрал эту карточку, так вот в паспорте очень часто упоминается 1688, 688 только ото на схеме платы упоминался и все



Мне кажется, если есть выбор порта для cd-интерфейса (300, 320, 340, 360) - то mpu-401 точно не будет. Учитывая еще и наличие дискретного фм-чипа - 99% что это es688.



Интересная штука, правда недоделанная и дорогая:
