Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Там мало кода, если убрать парсинг/печать hex.



@nop, даже в трех строчках мжно запутаться, если не понимаешь их назначения.
А тут надо проверить на возможное наличие ошибки.

Offtop

У меня был случай. Программист утверждал, что его код работает без ошибок, а я на стенде видел глюк. Отладка на микроконтроллере был не возможна по техническим причинам. Пришлось взять исходный код и переписать его под PC со 100% идентичностью выполнения. В результате перебора всех возможных состояний при выполнении кода была обнаружена одно (!) ошибочное состояние из нескольких тысяч.



@Strannik_, да, именно этот факт, что выключение питания приводит к потере битов в том состоянии, в каком они вроде бы были "сфотканы" в винде, меня тоже приводил в уныние. Полного восстановления нет, факт. Но начало-то положено, хоть какие-то опыты проведены, а они доказывают, что роуты в DOS на этих картах можно завести на всю катушку.

Ищу человека, который возьмётся за эту работу.



@Strannik_, @LANRUS, .asm выглядит более свежим кодом, чем .com
они не совпадают, в .asm больше переменных, чем в .com
.com и .asm - две разные версии программы
@LANRUS, Кто-то дурит нам голову



Я в этом дуб-дубом, LLC присылал несколько версий программы, только последняя заточена и под Audigy, все предыдущие "умеют" только Live. Потом я попросил его прислать исходники, он прислал их просто как текст в переписке. Я этот текст скопировал и запихнул в файл сам, НИЧЕГО не трогал.



EMU10k.COM в какой-то степени работает. Дамп был снят и загружен (декларативно), после восстановления из дампа звук был без выполнения audigy12 (фактически).
Вопрос в том, что метод слепого сравнения показал наличие отклонений.



Я вам больше скажу, эти отклонения варьируют ДАЖЕ в снимках при одном и том же состоянии, не трогая ничего, никаких бегунков. А в винде дампы варьируют просто на глазах, содержимое их меняется (но только в одних и тех же регистрах), даже если я в микшере ничего не кручу.

--- добавлено 13 мар 2018, предыдущее сообщение размещено: 13 мар 2018 ---

А Гаврилов мне писал ещё такую вещь, что один и тот же регистр имеет управляющие по отношению к себе регистры, и в зависимости от их значений он может отвечать в разных ситуациях вообще за совершенно разные параметры. Так устроены чипы EMU10000. Вот такая петрушка, блин. Но он сам ссылается на полную занятость и отсутствие свободного времени, не может взяться за это дело.

--- добавлено 13 мар 2018 ---

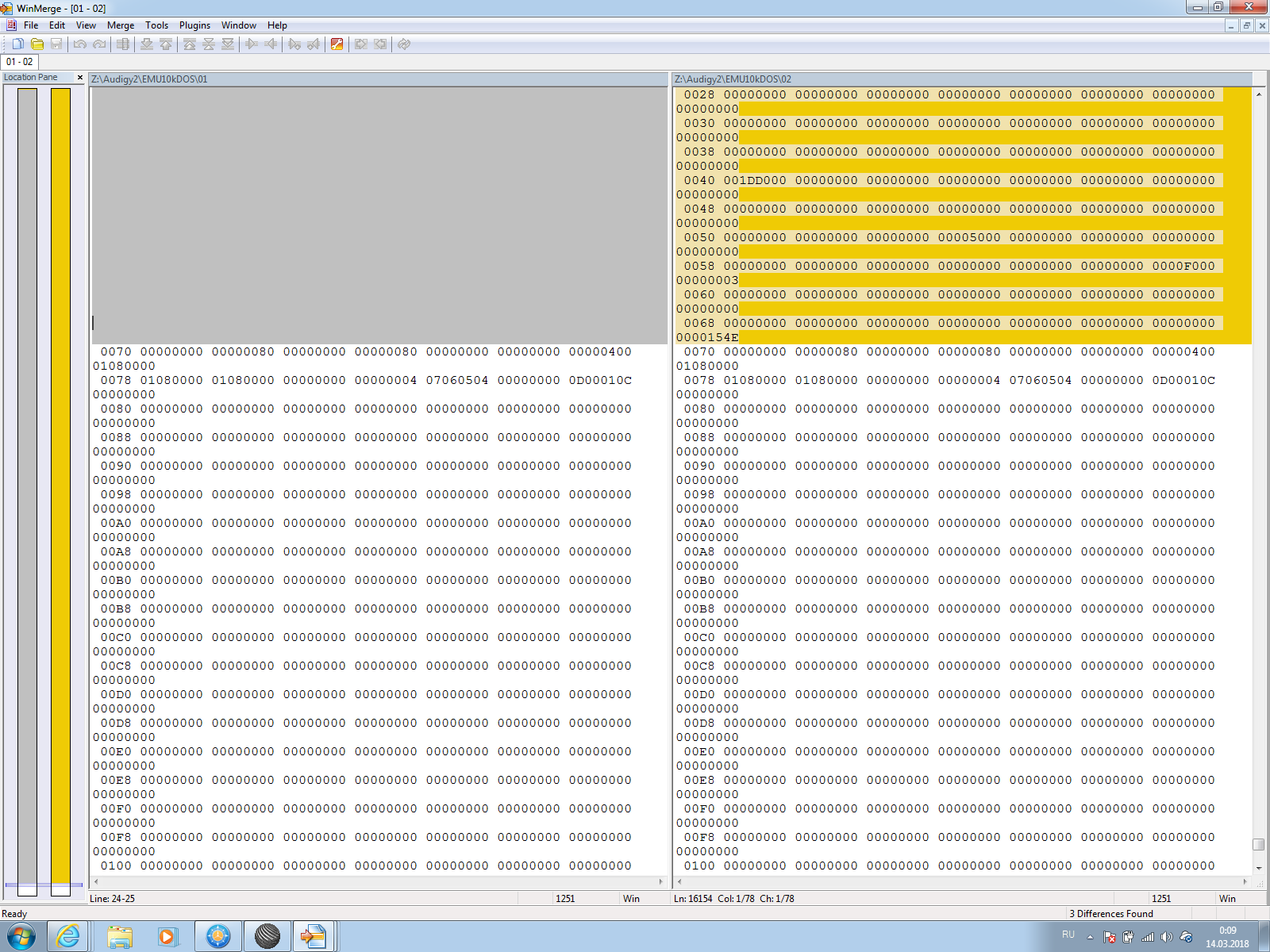

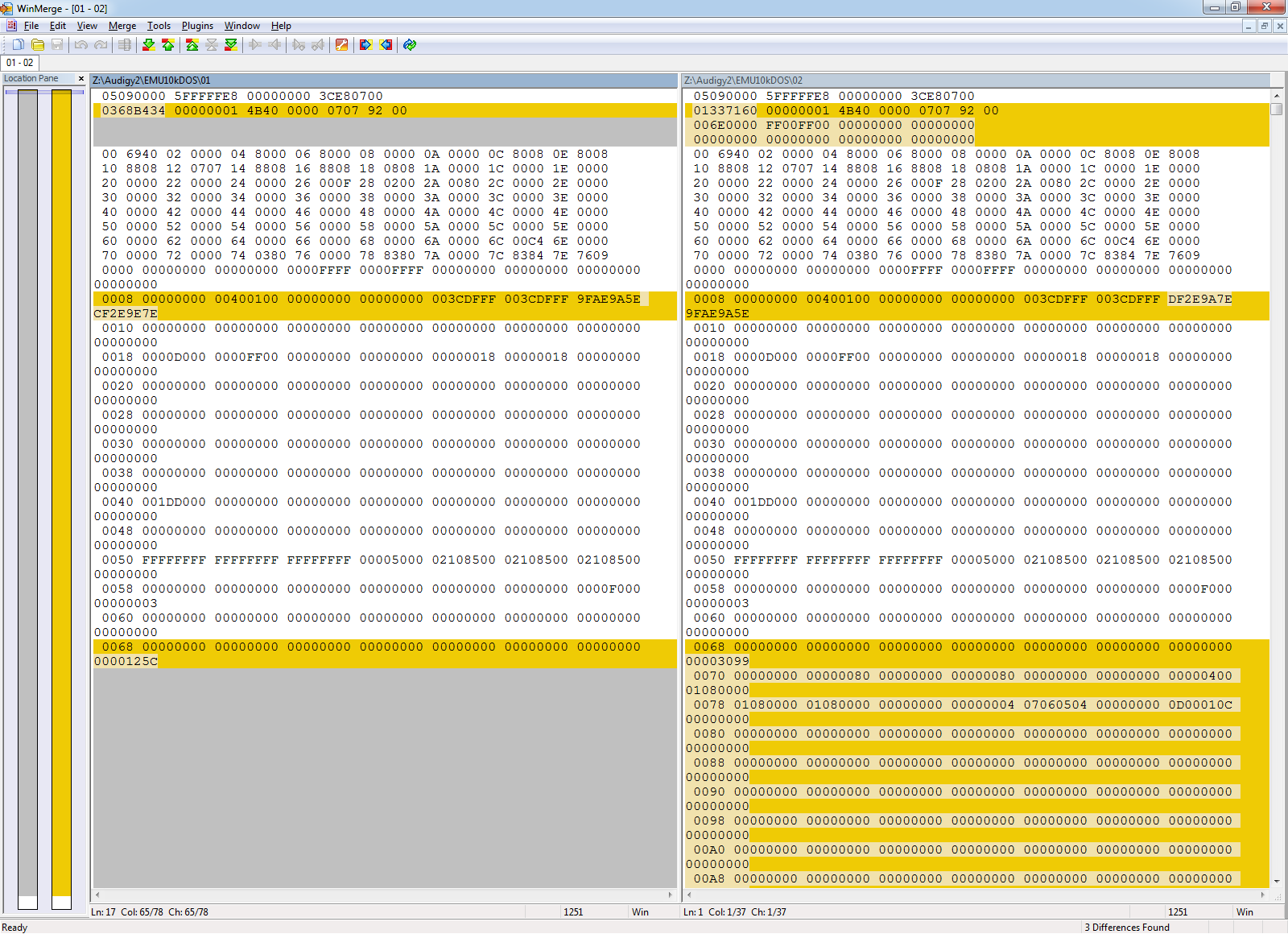

Вспомните эту схему из моей статьи. Я запускал такой бутерброд из-под Windows, профит ошеломляющий! Звук очень чистый! Если карты от Креатив заставить работать таким образом из DOS, они покроют требования к микшеру абсолютно любого DOS-геймера. Отбросьте из этой схемы все "мои" девайсы, обратите внимание только на место в ней EMU10k. Вы можете воткнуть в неё всё, что угодно, все звуковые карты в своём системнике! Качество микширования на высоте.



Вот результат компиляции .asm (пришлось переделать в другой формат асма и починить пару ужасов) .asm - от другой версии программы!



ОК, в двух словах, что нам это даст?



@LANRUS, Я не знаю, у меня тут не стоит emu10k. Я предлагал помощь, а не разгадывание пазлов.
Я только говорю, что ты дал очень странные исходники и результат ассемблирования с помошью кузькиной матери emu10k.asm дает программу, отличную от emu10k.com.



Значит, надо мне просто её опробовать.



@nop,
первая выдала 20829 байт
вторая - 1295017 байт

Похоже на слепую отладку. Много раз опрашивает один набор адресов.

Склоняюсь к мысли, что в программе есть ошибки. В обеих версиях.



@Strannik_, Мне не очень нравится, что я уже потратил сильно больше времени, чем планировал
Кидаю исправленные исходники. Там стиль TASM IDEAL теперь, но TASM-ом не соберется без правки меток. Пришлось найти этот lzasm из за анонимных меток.
Версию на C/C++ точно не сегодня.

--- добавлено 14 мар 2018, предыдущее сообщение размещено: 14 мар 2018 ---

Если я правильно понял, о чем ты, то так работает даже OPL2



@nop, всегда так =)
Пытаюсь audigy12 разобрать. Уже третий уровень функций для записи состояния порта. Программист "упростил" как мог.

В audigy12 есть команда (дальше идут аналогичные команды, их не рассматривал)
// PCM + CD-digital + MIDI
A_OP(iACC3, A_GPR(0),A_FXBUS(FXBUS_PCM_LEFT) ,A_EXTIN(A_EXTIN_SPDIF_CD_L),A_FXBUS(FXBUS_MIDI_LEFT));

В конечном итоге она записывает
по адресу x600 значение 0x00042004
по адресу x601 значение 0x06400000
где
0х042 - KX_IN(0x2), т.е. SPDIF A Left, CD SPDIF L / D1 L
0х004 - FXBUS_MIDI_LEFT
(Напоминает входной и выходной каналы коммутатора)
0х06 - iACC3?
0х400 - адрес, A_FXGPREGBASE. audigy12 обнуляет 512 байт, начиная с этого адреса. В дампе под Windows они не нулевые.
0х000 - FXBUS_PCM_LEFT?
(способ обработки?)

EMU10k.COM /r600
выдает
0x600 = 00042004

Записывать парой адресов за раз:
EMU10k.COM /w600=00043004 /w601=06400001

В Audigy12 адрес 0х600 описан как A_MICROCODEBASE. Похоже, адреса 0x600-0x7ff являются настройкой коммутатора.

Под Windows встречается такая комбинация 0х00042216 0х004120C0
по адресу 0х410 в дампе записано
0410 000000C8 00000000 00000000 FFFFFE90 FFFFFC22 000008D5 FFFFD99D FFFFEB3F

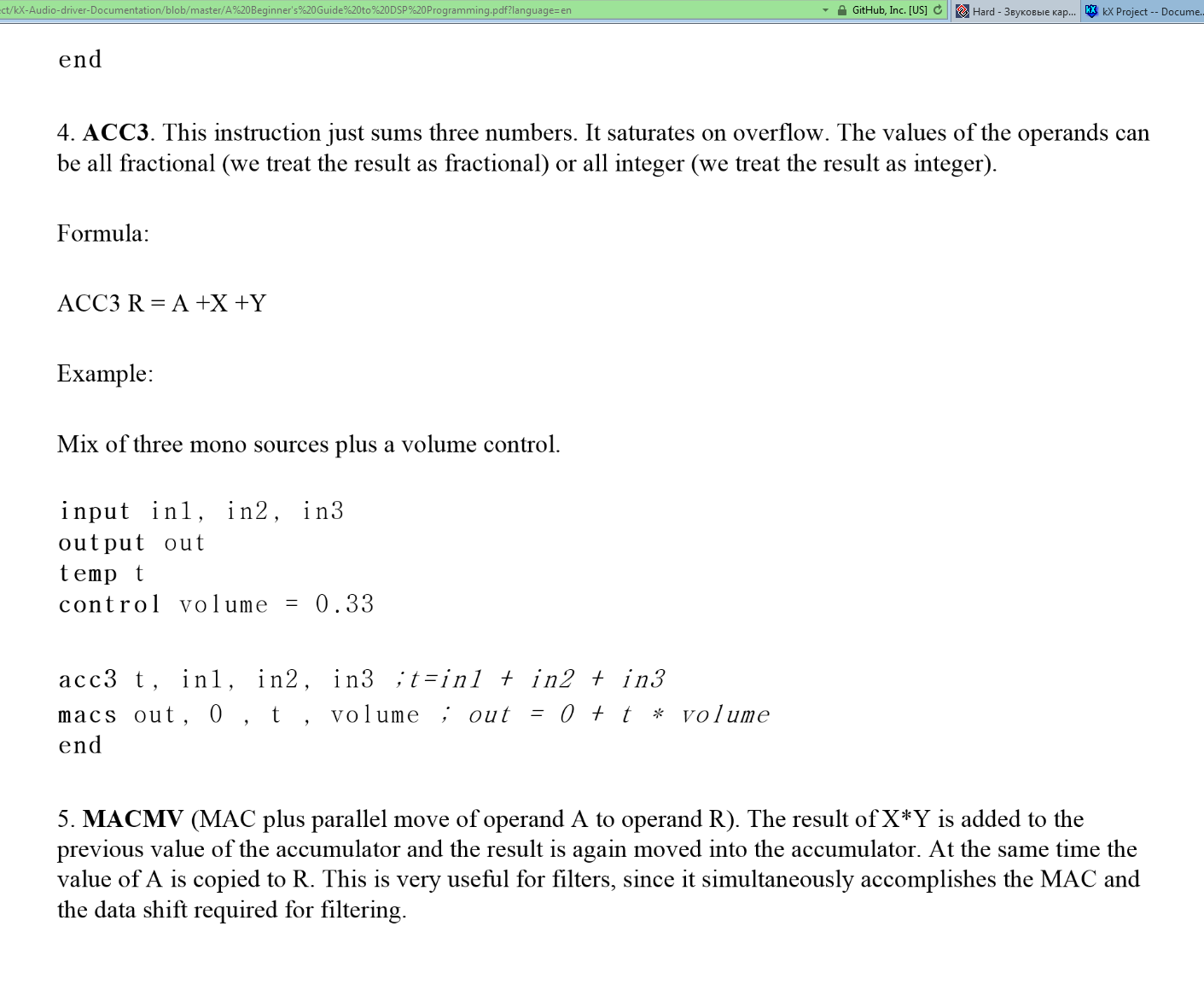

kxproject/kX-Audio-driver-Documentation
Offtop

Напоминает страничные графические режимы. Веселье только начинается.

...и напоследок
тот самый h/8010.h
kxproject/kx-audio-driver
и заголовочник для p16v
kxproject/kx-audio-driver

В audigy12 используется
#define HCFG_AC3ENABLE_CDSPDIF 0x00000040UL
для которого
#define HCFG_AC3ENABLE_CDSPDIF_K1 0x00000040 // Channels 0 and 1 replace CDSPDIF



Кстати, когда поднял вопрос об эмуляции Adlib Gold на vogons, получил ответ.

Народ склоняется к мысли, что Дюна и, возможно, еще горстка игр на том же движке (и то не факт) - единственное, что вместо наличия собственно OPL3 проверяет наличие чего-то другого, нежели OPL3.



@nop, не совсем так. Дюна одна из немногих (или единственная) реально использует эксклюзивные особенности adlib gold (модуль эффектов), а не просто проверяет его наличие. К тому же в дюне кроме opl3 используется цап, поэтому логично что она ищет именно AG, а не opl3.

И насчет полного доступа к opl3 через 388-38b: на всех протестированных мной картах (от creative, aztech, ess, opti, crystal, yamaha, als) доступны все 4 порта. Для некоторых карт (например awe32/64) можно этот дипазон даже сменить в диспетчере устройств (или pnp менедждере).



Offtop

@alfy, ЦАП (DAC) присутствует и используется вообще на любой аудиокарте (если не через цифровой выход звук снимать) -- напомните себе, что это такое и не путайте его с сигнальным процессором (DSP).



реплика

@TheMadLynx, вся эта терминология очень плавающая и спорная. Очень часто цап(dac) используется как обозначение устройства, воспроизводящего оцифрованный звук, в противопоставление fm(opl). dsp - это терминология creative, при этом в их картах dsp так же используется и для работы с миди (помимо прочего), не являясь сигнальным процессором. Поэтому, пожалуйста, не цепляйтесь к словам.



Очень интересно. Документация Creative, тем не менее, говорит о двух портах, а также мне сказал человек на тех же vogons, что на его SB Pro2 именно так, OPL3 только с 220. Верить или нет, пока не знаю.

Ваш соратник Bato-san тут вообще у мелочам цеплялся Раз мы уже до такого докатились..
А так - да, ЦАП - устройство пассивное, и в голом виде на ISA шине не сидящее ни в одной из обсуждаемых карт, просто превращает цифровой выхлоп в аналоговый. Спорного тут нет ничего
В остальном - верно, ямаховский MMA чип - не DSP(не программируемый, хотя и обрабатывает цифровой сигнал), так что давайте, наверное, называть их кодеками, как кое-кто предлагал
Можно еще ASIC-ами, но это слишком общий термин.
Но мне лично все равно.

--- добавлено 15 мар 2018, предыдущее сообщение размещено: 15 мар 2018 ---

Сказали, что там чуть ли не два сэмпла на игру

--- добавлено 15 мар 2018 ---

Кстати, отличная вещь:



Не верить.
