Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Он три саундтрека миксанул в один?



@Teron Lifeslayer, да, это микс.

--- добавлено 15 мар 2018, предыдущее сообщение размещено: 15 мар 2018 ---

А вообще, там внизу цветным соответствующая карта горит, когда звучит, и ч/б когда нет.



Этот вопрос с пресловутым нарицательным словом "дак" мы уже не раз обсуждали, в т.ч. на этом форуме и в этой теме.
В те годы звуковые процессоры (я имею в виду по части wave/sfx) были настолько примитивными, что вся их задача состояла просто в принятии потока по шине и трансляции его на ЦАП или в ряде случаев выход I2S, реже звуковой DSP напрямую поддерживал S/PDIF. Однако как I2S, так и S/PDIF были в употреблении такой экзотикой и использовались на практике настолько редко, что можно считать, что вообще не использовались. Итого, задачей типичного DSP времён ISA был захват звукового потока и ЦАП. И всё. А все остальные потоки (Line, Mic etc) прослушивались в микшере БЕЗ оцифровки (если не шли на запись). Вот и называли обычно поток SPEECH/SoundFX/WAVE просто аббревиатурой DAC. Да настолько прочно это укрепилось, что даже в иных официальных даташитах под буквами DAC подразумевается канал WAVE. Это безграмотно и даже ужасно, называть поток WAVE словом "дак", но история знает немало примеров, когда слова-паразиты, не отражающие реальной сути определяемого ими, прочно врастают в лексикон, даже в научный лексикон.

DAC - это всего лишь этап обработки звукового потока, используемый хоть на SFX, хоть на WT, хоть на OPL, когда на выходе нам нужно получить аналоговый сигнал. Но вы всё равно так или иначе будете сталкиваться постоянно со словом "дак" в той самой извращённой форме, как его понимают до сих пор многие. Ничего с этим не поделать, просто всякий раз, когда вы не понимаете, что имеется в виду (канал WAVE или конкретный физический ЦАП), уточняйте у собеседника и не злитесь.



sbpro/sbpro2 у меня нет, возможно человек прав.

как минимум вдвое больше это если не брать cd-версию с тоннами речи.



..а лучше этого нет вообще ничего на свете

.. кроме Chrono Trigger



кстати, в дюне очень хорошо в некоторых местах слышно разницу в звуке между разными клонами opl3. opl3 (=als) и esfm самые приятные (при этом довольно сильно отличаются местами), cqm похуже, opti и crystal - ужас. имхо, естественно.
...
Для примера - короткий фрагмент с очевидной разницей в звучании басовой партии.



Снова я )
собрал 486 dx2 66 дос 6.22 8мб
поставил звук вибра 16S CT2900

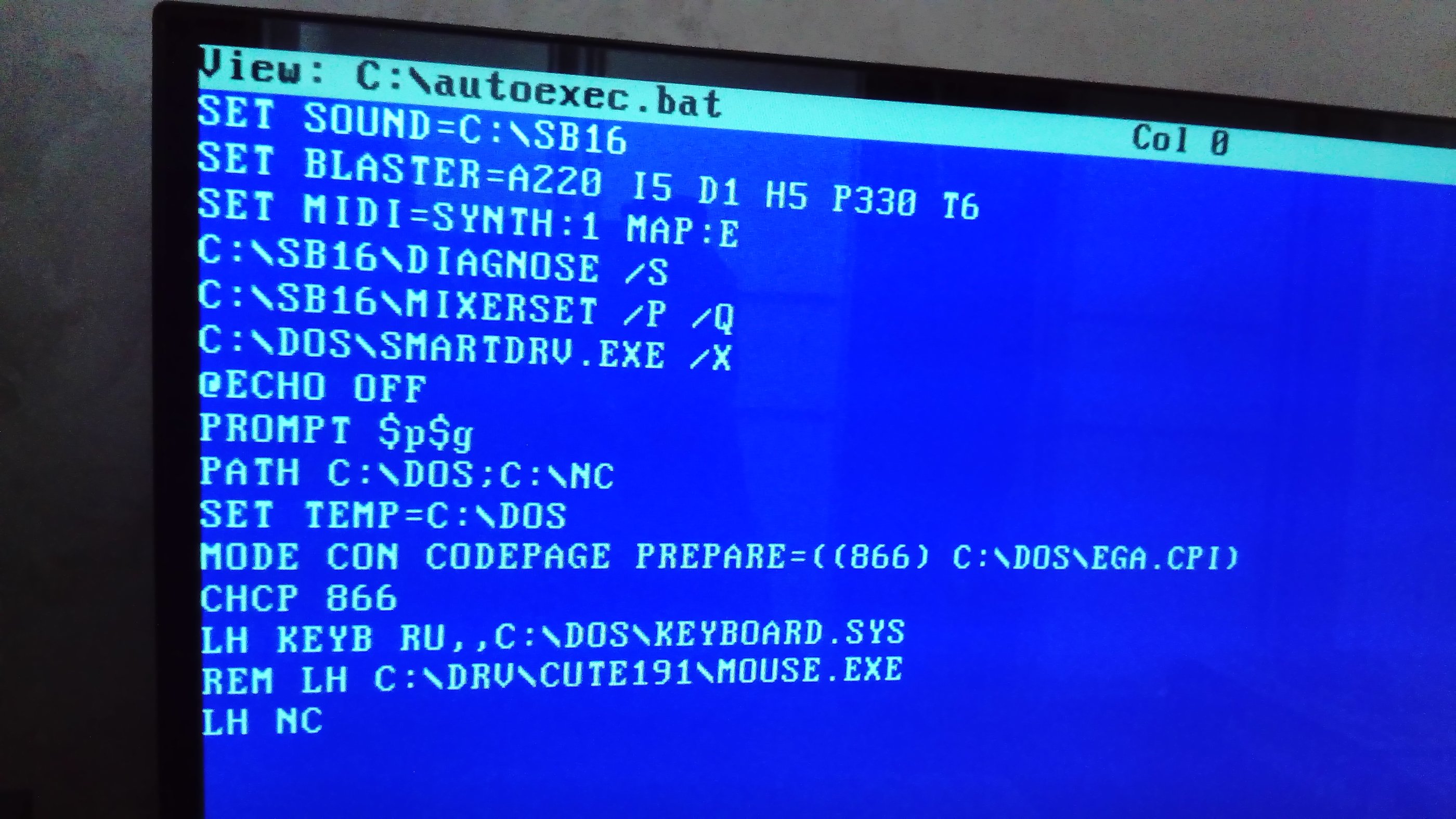

в autoexec.bat прописал основные параметры 220 I5 D1 H5 P330

в doom Музон идёт а стрельбы нет)
десент тоже молчит только весь)
JazzCD и вообще что смог запустить на 8ми мб оперативки - все молчало.
Поставил дрова прям от sb16dos но не смотря на то что оно взлетело, хочется понять логику, ведь из всех изменений, инстал добавил в autoexec.bat три строчки (на фото), а параметры каналов и прерываний поставил те-же.
Из видимых изменений, дрова прописали параметры по миди, которая и так уже работала, но от чего стал работать синтезатор ?
Диагностика - так бластерам по идее вообще никаких дров не надо, если set blaster прописан.
Меня удивляет что fm синтезатор в 16s внешний (встроили только в 16с), так с чего оно тут заработало?
И где глянуть расшифровку ключей которые в mixerset и diagnise



mixerset /?

Если на карте нет перемычек для выбора ресурсов, то драйвер (инициализатор) нужен.



@kot-perm, в гугле всё можно глянуть. Если захотеть. )
SB16/MIXERSET.TXT Free Download | Free Windows Driver Downloads and Updates

Т.е. как я и говорил ранее - сделан ресет карты и установлена громкость и остальное из файла CTMIX.CFG.

Надо сказать что данная проблема наблюдается и с Yamaha-719S.

А вот с другим хардверным клоном наблюдается обратная история - звуки есть, музыки нет. Но там оказалась другая, хотя и тоже увлекательная история.



А как быть с подключением компонентов карты ? если у AWE этим управлял СТСМ то тут мы ничего не загружаем. (я про FM синтезатор, он ведь отдельный)



А сколько строчек добавилось в config.sys?
Безджамперные карты без них и не должны работать.



Так изменения только в батнике, конфиг не изменился, там ничего о звуке нет совсем !



ну и хорошо. теперь ещё посмотри не сидит ли у тебя в памяти что то резидентное на всякий случай. А то для SBpro2 микшер болтается резидентно например и всплывает по alt+1.



А, у тебя не pnp карта - там есть два джампера (ios0/ios1), которыми задается базовый адрес (0x220). Остальные ресурсы устанавливаются софтварно.
Дальше в autoexec.bat идет строчка set с параметрами адресов карты, после нее diagnose, которая проверяет, что звуковая по этим адресам и ресурсам отвечает.
После этого она и получается проинициализированной.

--- добавлено 17 мар 2018, предыдущее сообщение размещено: 17 мар 2018 ---

Дело в том, что все ресурсы, кроме порта 0x220 задаются программно, и изначально неизвестно в каком положении они были.

Ты не путаешь порт 0x388 используемый для fm/opl3, который нигде в SET не указывается и порт mpu401 0x330, который идет на wavetable и внешний порт джойстика, и не работает без дополнительного оборудования?

Справедливо только для полностью джамперных вариантов.

Внешний родной - качественый, встроенный - "совместимый", звук считается хуже.

Адлибу для работы в большинстве случаев ничего не надо, если порты 0x388 были заведены на ymf чип - он играет.



Не совсем понял цель ? ) после установки дров все работает, просто удивляет, что ничего особенного не подключено дровами.

--- добавлено 17 мар 2018, предыдущее сообщение размещено: 17 мар 2018 ---

Не pnp, set изначально был указан мной уже по привычке, вот про diagnose то я и не в курсе, как тогда без него некоторые бластеры работают ? при том что никаких дров не ставлено.

Нет нет, я как раз не про 330, я вычитал что на вибра 16S вроде как fm/opl3 еще отдельно стоит, а уже в вибра 16C его встроили, это и удивляет, как моя вообще музыку играет ? или я че то путаю ?

а какой у этой карты внешний и какой встроенный ?



А какая для игр разница, OPL3 там, или CQM? Они обращаются к карте как к SB16/SBPro, а как конкретный экземпляр внутренне устроен - им не интересно.



Для себя - знать архитектуру )



Читайте выше, уже ответили: не все саундбластеры умеют PnP.



- Все бластеры до sb16 и первые sb16 были полностью джамперными, им ничего не надо из софта для работы.
- Дальше были варианты до_PnP с софтверной конфигурацией, где все кроме базового адреса устанавливалось при инициализации. Какие там ресурсы выбраны после включения? Может последние, может случайные - точно не знаю. Но после разовой установки ресурсов (возможно тем же diagnose) больше (до следующего пропадания питания?) ничего для работы не нужно, как и раньше.
- Последние шли PnP, где все ресурсы устанавливались с помощью (любого) pnp менеджера в config.sys.

--- добавлено 18 мар 2018, предыдущее сообщение размещено: 18 мар 2018 ---

Посмотри на плату, вон чип ymf от ямахи припаян.

Порт 0x388 заведен на чип ямахи? Он играет. Не заведен - не играет.

UPD Еще миксер не забыть. У него такая же ситуация - при включении питания положение может быть в любом положении. Может все и играет, только громкости по нулям.



Вижу чип, просто как я понял, помимо ямахи, есть еще встройка на FM ?
Как узнать заведен порт 388 на ямаху или нет ?

Вот где глянуть схЭматично ) кто куда в этом поколении бластеров чего рулит.
Я как себе представляю, есть кодек с базовым 220 портом, через него всякие звуки дуют, есть параллельно FM свой (его ведь просто ради совместимости везде вставляли) который не могу понять, каким чудом работает, кто его подключает ?
и есть ямаха, которая уже не частотным методом, а по миди таблице играет - её по идее драйвер должен пристыковать, иначе как о ней основной чип узнает ?
