Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Vit Skystranger, вроде как CT3980 считается одной из немногих идеальных AWE32



@Vit Skystranger, может дело в драйверах? Или системе? Совершенно определенно могу сказать, что у меня такое было - на одной материнке щелчки, на другой все чисто.



@Vit Skystranger, попробуйте вот это: Day of the Tentacle (1993, DOS) Послушайте полностью вступительную часть (речь) и поиграйте минут пять-десять. А про вульф сказали, что вроде только при стрелбе из пулемета слышно безобразие.

Та же фигня, что и любой другой SB16.



Не только, просто на пулемете (4-ка) это особенно заметно.



Пень-700 на BXе. Все на номинале, без разгона, еще и задержки для ISA устройств подбирал, если их слишком уменьшить, звук заикается в винде. Ну, и от версии игры тоже может зависеть, вечером попробую разные вольфы, Day of tentacle (если она вообще взлетит на 700-м пне)



Все-таки классный звук выдает эта невзрачная карта... Едва ли чем-то хуже дочек с банками от ямахи или роланда, невзирая на некоторую специфику. Даром что 1 mb.



@Suchender, оно умеет только gm в отличие от нормальных дочек. Зато интерфейс с кодеком - цифровой. Но качество звука имхо - отвратное.



ES689 datasheet

Умеет она его только при наличии данной схемы и рома, притом аппаратно и под MS-DOS, что сопоставимо с полной Ямахой-719.
Разница в том что у ESS реализация получшее намного по качеству банка и звучания.

Кто не в курсе, что такое "полная ямаха-719" - это ямаха со впаянными ром-банком и чипом AdMos qs1000 (тык ссылку на ютуб с примерами проигрывания звука).



И где же во всём этом списке нормальный звук SB Pro? Отжирать два слота под два SB16, мягко говоря, не рационально.

--- добавлено 9 апр 2018, предыдущее сообщение размещено: 9 апр 2018 ---

Кстати, люто рекомендую вниманию форумчан собственную задумку, которая по моему заказу в настоящее время выполняется, имеет непосредственное отношение и к текущей теме:
[Статья] - DOS-S/PDIF 2

--- добавлено 9 апр 2018 ---

Между прочим, отличный звук AWE можно снять с любой модели AWE64 через SPDIF. А звук OPL весьма достойного качества можно взять с ESS. Вот вам пожалуйтса, два слота, SBpro+SB16, FM, AWE. Завести всё грамотно на Live. Скоро её микшер под DOS будет готов.



@Bato-San, у меня есть звуковушка на opti931+941. И вроде бы opti941 - это клон admos. Обычный дешевый вейвтейбл, как на самых дешевых дочках, лучше чем ничего, немного лучше программного синтеза в винде, но ничего особенного. Единственный плюс - как и внешние дочки работает в досе. Но по качеству звука хуже, чем awe с встроенным банком (имхо).



это "но" относится только к наборам сэмплов в банке. И тут я спорить не буду.

А вот при практическом применение - качество звучания зависит уже не столько от качества банка, сколько от того, под какую конкретно звуковушку писалась музыка. Поэтому то прослушивание миди и требует таких диких телодвижений и технических решений чуть ли не для каждого случая. А учитывая. что ещё и на вкус и цвет... то и вообще не всегда можно получить одну и ту же слышимую музыку. Но при этом разные люди будут её по разному оценивать.



Обзавелся CT3670. Пока нормально не сконфигурировать в досе, но доволен.



@Bato-San, я говорил как раз не о банке, а о качестве (микширование, интерполяция, эффекты).



Какой приятный звук. Жаль, что эти карты редки, был бы идеальный (почти) вариант для ретрокомпьютера. В продаже я что-то такое на полигоне призраков пару раз видел, но купили их тогда моментально, и вроде бы продавец писал, что не смог заставить работать WT, возможно нужна какая-то программа для его инициализации.

Насколько я понял, это разработка ESS, при чем тут ямаха? Разве что банк может быть у нее лицензировали (чем-то напоминает OPL4, но это по памяти, надо вслушиваться в то и то, чтобы сравнить). А так, карты с набортным WT выпускались разными производителями, например, у меня есть Aztech waverider32+ - обычный ацтек+ WT на микросхемах самсунга (тоже 1мб банк). Звучит так себе, неинтересно. Слышно конечно, что это WT, но и только.



Eradicator сожрет больше. Ну и есть куча игр, где GM-эмуляция на большом банке пригодится. Да и этих планок по мегу - как грязи.

Поиски 100% рабочего MIDI-out на картах Creative - сродни поиску Святого Грааля.
А еще, что постоянно забывают, у FM-музыки на SBPro и 16 зарезаны высокие. Heretic на OPL2LPT незабываем.

--- добавлено 9 апр 2018, предыдущее сообщение размещено: 9 апр 2018 ---

OPL4 был недорогой и продавался в том числе китайским нонеймам, так что все может быть. А внутри у него в том числе и OPL3 есть.

--- добавлено 9 апр 2018 ---

Неплохо. Хуже.



при том же причём и Ацтек упомянутый тобой. Речь про технические возможности (не звучание) одинаковые в полном варианте. Банки у всех лицензированы, хотя ESS имел скандал с кем то на предмет заимствования, но вспоминать лень. Ямаха приведена для сравнения.



Не больше 2 мб. А еще в 2 мб можно загрузить бант от креатива (на мой взгляд он хуже, чем ПЗУшный) и 1-2 самопальных.

Есть такое, но переключалка OPL-WT к нему есть только под Windows 3.1, под ДОС не нашел ничего похожего. Был и какой-то усеченный вариант OPL4, по звуку - что-то переходное между OPL и WT, на маленьких дочках Pine.



Эх, а я так и ни одного, даже не идеального не видел! Никак не попадаются. Видимо, все миллионы существующих карт сразу расхватывают члены "клуба"

Интересно! В самом деле, отчего бы не вывесить полезные советы в первое сообщение темы? А то поди их тут найди на 183-х страницах.

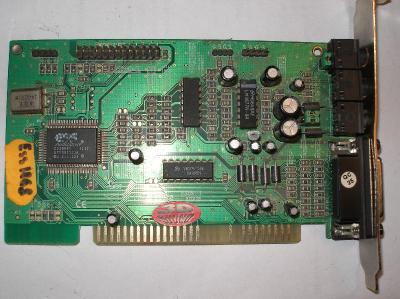

Собственно, у меня проблема аналогичная. Год назад собрал старый ПК на 386SX с вот такой картой - самой вроде бы простенькой, доллар штучка:

​

Звучит на удивление хорошо! Но всё хотелось попробовать настоящий Sound Blaster, который в 1990-х мне так и не достался.

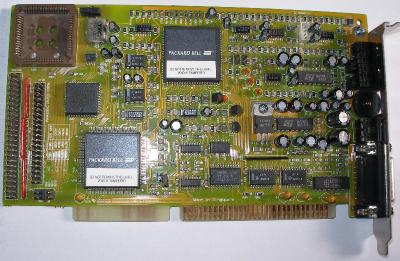

Только вместо него неожиданно заполучил вот такую вещь:

​

Несмотря на наклейки Packard Bell, это оказалась Aztech Sound Galaxy NX Pro Extra. Вроде бы вещь вполне солидная, но...
Звучит настоящий YMF262 просто отвратительно! Особенно по сравнению с ESS. Часть нот вообще не слышна, другие только пищат где не нужно и т.д. Это может быть какой-то дефект данного экземпляра, или вообще низкое качество OPL сравнительно с клоном от ESS (и тогда никакого Sound Blaster и искать не нужно)?

Зато чем порадовала Aztech - так это разъёмом для PC Speaker и эмуляцией Covox/Disney Sound Source. Работает превосходно!
Я так понимаю, что можно использовать обе карты в одном ПК, для вывода Adlib через ESS, а Covox/PCSpeaker через Aztech? Строка SET BLASTER, как и настройки IRQ, ведь для последней эмуляции никак не нужны?



эта строка нужна программам и драйверам, которые про неё знают. И больше никому.

как то так ?



Ну попросите изи_джона, он тут хозяин темы. Пусть изобразит в первом посте, что желаете увидеть.
Я, когда закончу работу над микшером, создам отдельную тему, где будет выложена вся прога, которой не раз и не два меня просили поделиться. Там будет всё в одном месте без всякой воды и без онанизма над одними и теми же вопросами, будут только ответы. Тематика будет об интеграции основных звуковых стандартов под DOS в одной системе с микшером в лице карты Live. И будет также отдельно третья часть статьи звука под DOS.
