Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Это руководство пользователя от звуковой карты Sound Blaster 2.0, которая действительно вышла в 1991 году.
А @nop говорит о Sound Blaster Pro 2, которая появилась несколько позднее.



И Adlib Gold, и Sound Blaster Pro 2.0 по факту производились уже с конца 1991, но не поступили в свободную продажу. Лично я считаю, что SB Pro 2.0 начали клепать раньше.
В любом случае там разбег в пару-тройку месяцев и вся эта конспирология про злой Криватив, который спер у Адлиба OPL3 высосана из пальца.



@Teron Lifeslayer, Воспользовался немалыми софтварными наработками маленькой компании нахаляву и перехватил ее поставщика.

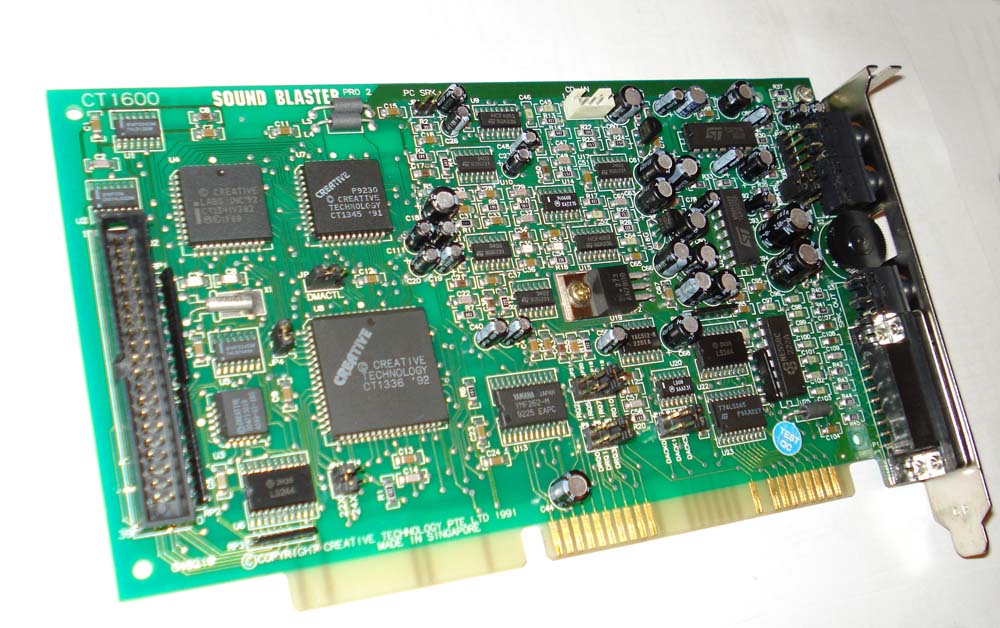

На фото ранней модели SBPro 2 с wiki есть чипы, маркированные 92-м годом.

Кстати напоминаю, Yamaha была очень озабочена желающими делать конкурирующие продукты на ее чипах, поэтому не торговала ими свободно. Тот Сингапурский клон скорее всего тоже от Creative, ибо чипы продавались только под конкретные устройства конкретным фирмам и соответственно ни у кого другого их не было.



Вики - интересный источник для определения времени начала производства "ранней" модели по фото.



@Колючий, Ищи контраргументы @ кидай сюда!
Кстати вот те фото



Так ведь выше - не аргумент. Карта производилась явно не в одну партию, чтобы по чипам на одном фото точно говорить, что она появилась не раньше такой-то недели такого-то года.
Фото говорит лишь то, что чипы произведены в 92-м и конкретный экземпляр - не раньше их.

--- добавлено 11 апр 2018, предыдущее сообщение размещено: 11 апр 2018 ---

С таким подходом может получиться, что адлиб голд году так в 93-м "появился"...



Я не понимаю, почему такое возбуждение вызывает столь несущественный вопрос, но оставлю вот это:



Не получится. По фото, что я пока нашел, на Adlib Gold стоят OPL3 с более ранней датой, чем в SBPro2.

--- добавлено 11 апр 2018, предыдущее сообщение размещено: 11 апр 2018 ---

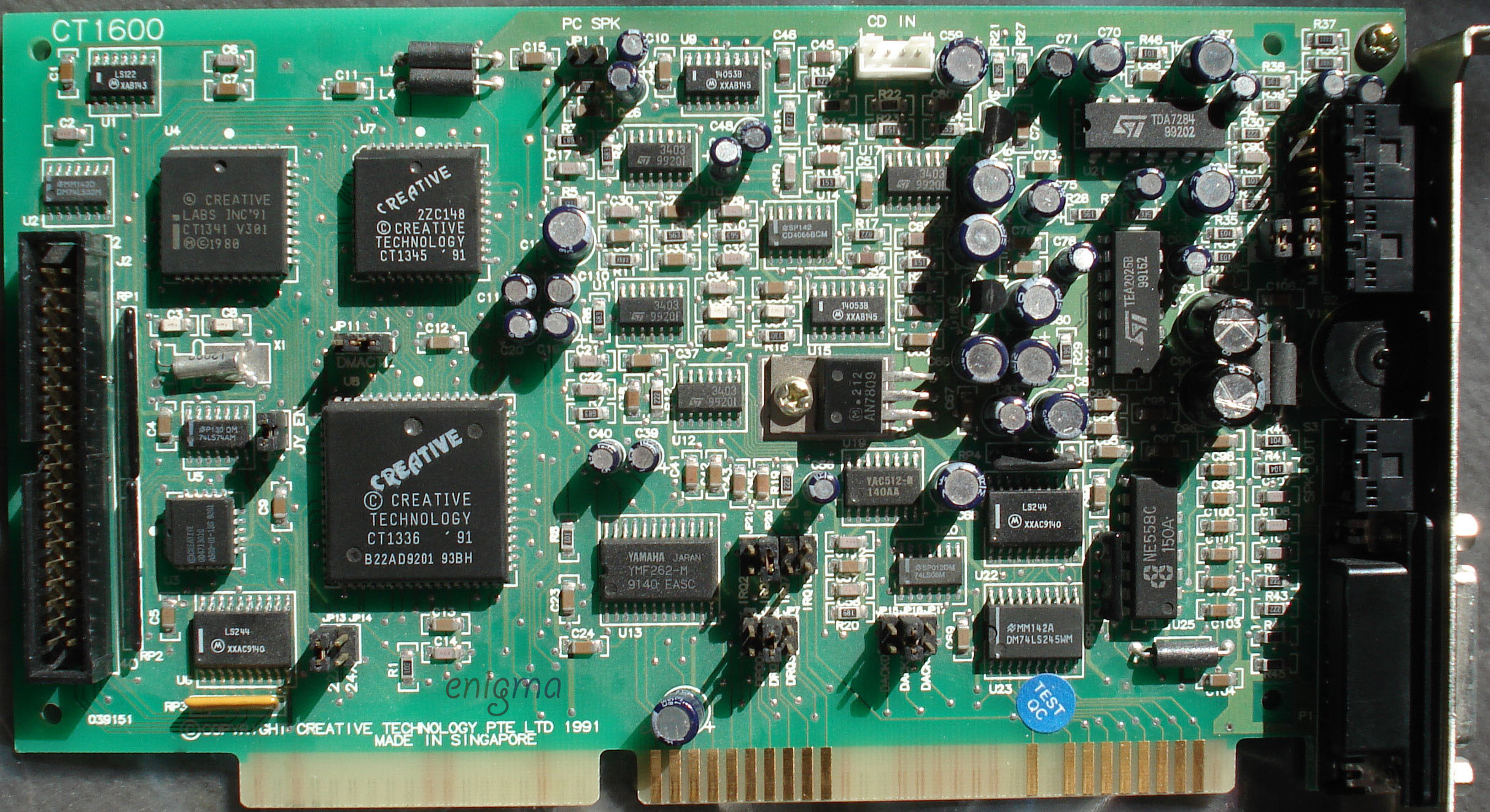

Надпись enigma смущает откуда это?

Вопрос существенный, потому что стерты из истории два ранних конкурента Creative, и это плохо.

Волнует вопрос, для кого Yamaha разработала YMF262/YAC512 и как она вообще начала его продавать разным фирмам, начав с явно эксклюзивного соглашения с AdLib. Ну и было бы интересно раздобыть информацию, на каких условиях делался например CT1747.



@nop, Enigmas Hardware Gallery



@TheMadLynx, Но он сам пишет там "произведена в 92". Хотя серийник, видимо - декабрь 91-го.



@nop, возможно, это инженерный образец.



А дело было так...

Author of Sound Blaster: The Official Book talks about the early days of PC audio



Кто может ответить на вопрос, как у чипов OPTI совместимость с SB/SBpro? У меня совершенно нет времени, к сожалению, на тесты с большим кол-вом игр. В последнее время я только и нахожу полчасика-час пару раз в неделю, чтобы поработать над последним проектом. Потому спрашиваю, может быть, у кого-то из здешних есть опыт использования OPTI в DOS.

Заранее спасибо.



Использовал на тестовом стенде какое-то время затычку на 82С931. Значимых проблем не помню, хотя и набор DOS игр на стенде был невелик.

--- добавлено 11 апр 2018, предыдущее сообщение размещено: 11 апр 2018 ---

Там разве что один раз какая-то муть с драйверами вышла, решившаяся переустановкой системы. Но это тестовый стенд, там подобные вещи норма.



@Bato-San, Я не раз на это натыкался. Он говорит со слов Creative и временами неверные вещи, хотя в основном прав. Например, SB16 таки не вышла раньше, анонс был в середине 92-го, а продажи только с ноября. По теме "Yamaha сделала Adlib Gold" он скорее всего прав насчет причин задержки YMZ263. Саму же плату проектировали (а там еще один большой чип был и несколько опциональных "дочек"), софт под нее писали люди нанятые в Квебеке.
Про порт джойстика и цену он совершенно прав, да. Для покупателей SB был - более дешевый Adlib с геймпортом и наличие там DAC/ADC значения поначалу не представляло никакого, потому что игры его вначале использовали редко.



Как-то все дружно забыли, что Creative к этому моменту очень активно играла в менеджмент и на отдельном куске времени существовали несколько карт. SBpro 2 не сильно ушла от 1 версии, по сути сменив чип на opl3 и она так же была в 91 году. Собственно моя карта с коробкой датированы этим временем и это точно не инженерный образец

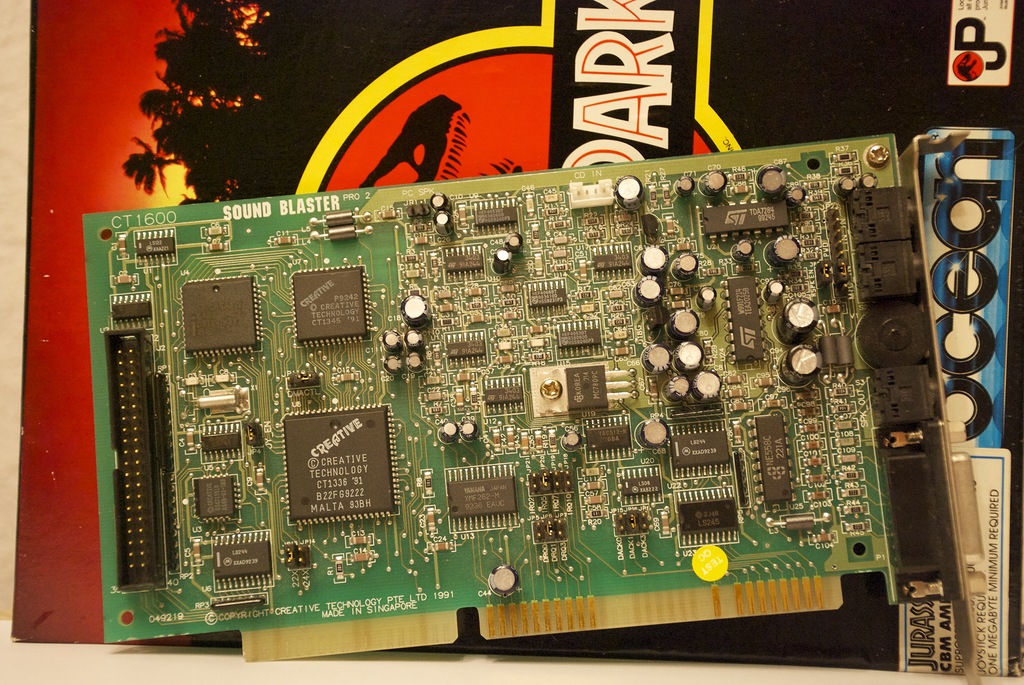

CT-1600

--- добавлено 13 апр 2018, предыдущее сообщение размещено: 13 апр 2018 ---



@tuliss, AdLib Gold 1000 (1991) -
Очень интересно, что кроме 262, есть ещё 283. Ну и даты.

Однако на самом деле в таких вот делах играет роль задержка поставок и начала производства продукта, например, что может привести к довольно большим срывам договоров с партнёрами, искам, неустойкам и т.п. Хотя продукт выйдёт возможно и в срок в результате.
Иногда достаточно просто даже выхода одновременно, чтобы похоронить бизнес противника.

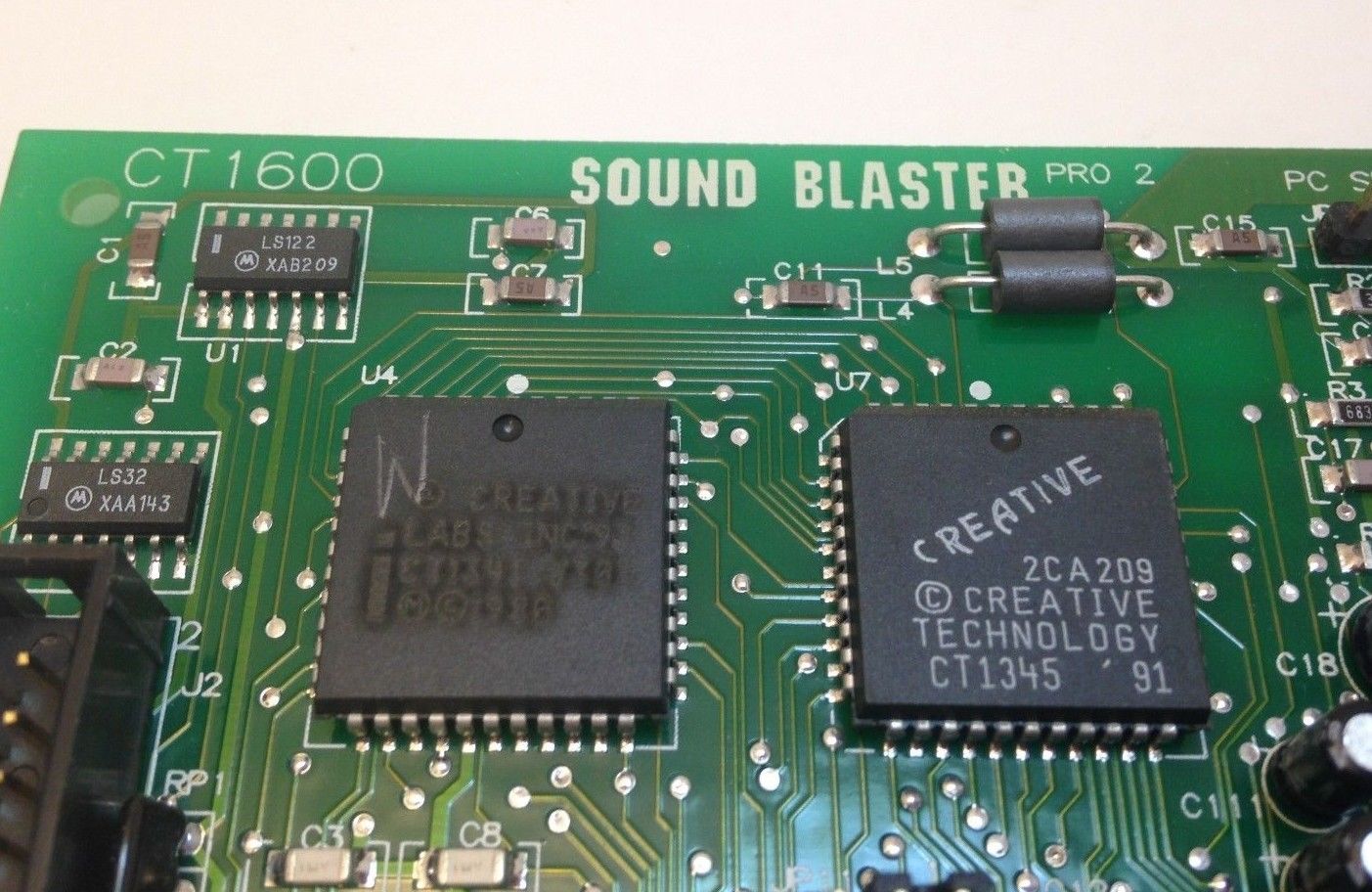

@tuliss, ты на угол платы смотри, там 92. В фото том был 91.



@tuliss, 1991 - это дата копирайта, а не выпуска карты. Маркировка Opl3 говорит о второй половине 1992г.



OPL был перепаян.
Но на самом деле суть в общем не столь важная. Поздний это 91 или начало 92 года.
Adlib переоценила силы и вложилось не туда, потеряла инженеров в лице ямахи, которые предпочли работать с Creative. Creative стал выпускать карты как пирожки но несколько вариантов за сезон. Потом у нее вообще аппетиты разыгрались, что в общем и сгубило компанию.

SB2pro не очень сильно отличалось от sbpro, с учетом что в общем в этом же году была и SB просто.

--- добавлено 14 апр 2018, предыдущее сообщение размещено: 14 апр 2018 ---

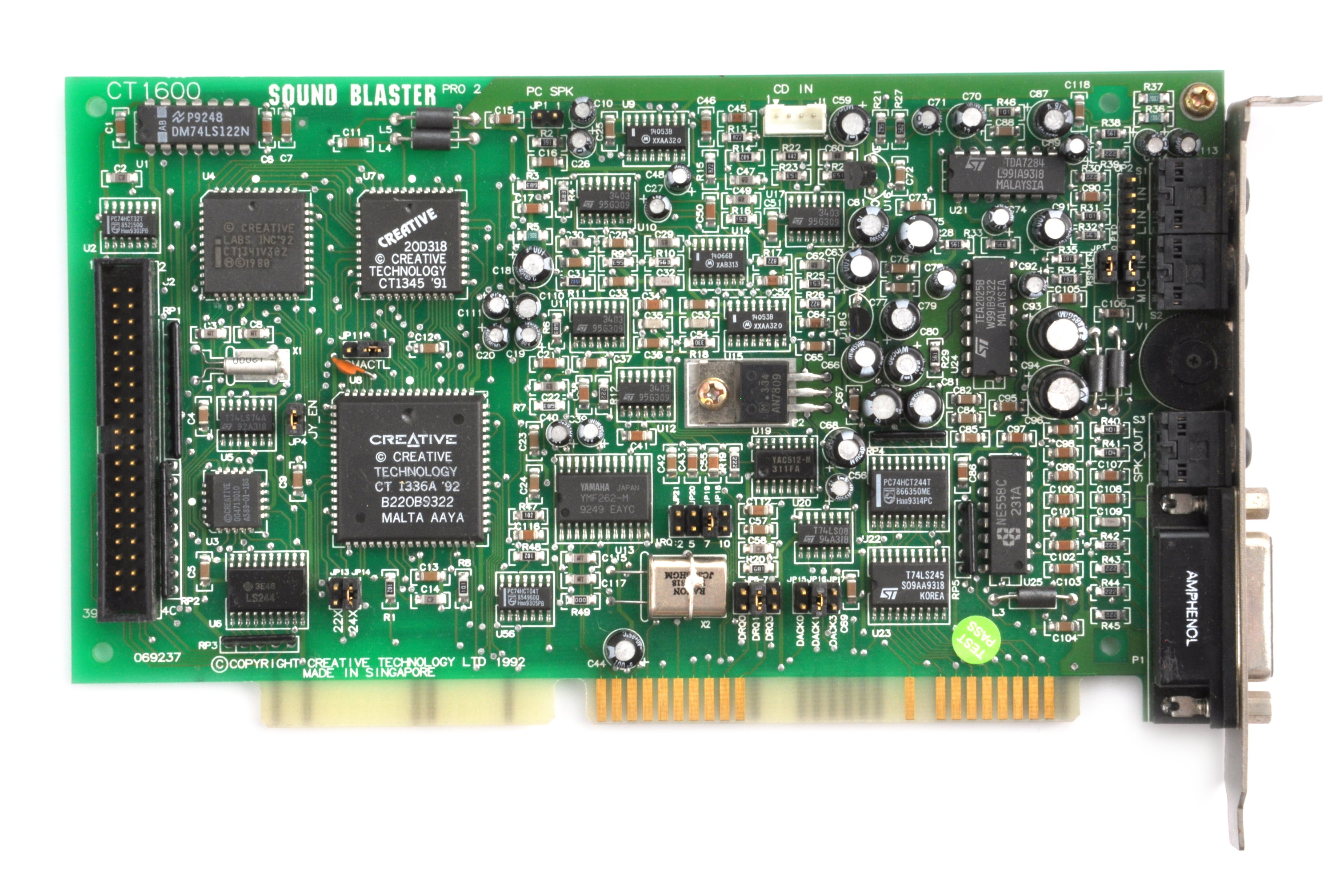

Да не то фото. Но точно была 039151 , 049219 , 059234 итд. (самая поздняя 089414)
Я точно на ней перепаивал OPL, а возможно и ровно наоборот. В общем тут уже надо садится и вспоминать.
