Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Knd, тупо отключи в микшере лишние входы, с кондерами не торопись. А может у тебя там даже шнурок лишний воткнут в качестве антенны.
И кварц не трогай. Он, вероятно, тактирует только YMF262 и его ЦАП.
Да, проверь, что не отломались на разъемах ноги.
Кондеры, что изолируют шум с БП - это 2 мелких внизу. При замене, если все-таки созреешь, можно ставить на большее напряжение. Апгрейд до 35-вольтовых - неплохой вариант. Шунтирование блокирующих (тех, что висят на питании) керамикой на 100nF - тоже.



У меня тут звуковая карта уже почти работает

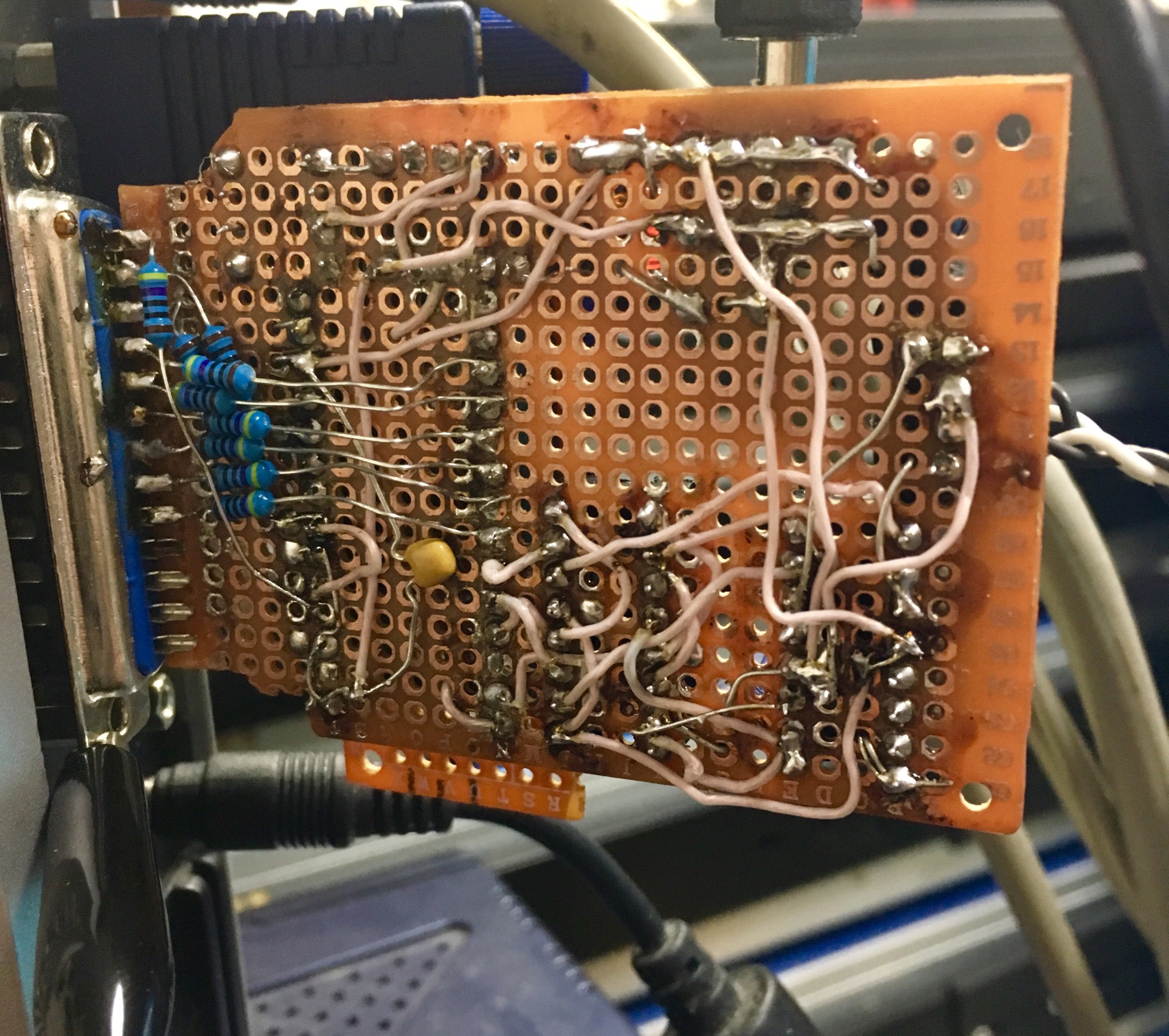

Ковокс - это хорошо, хотя временами и выглядит страшно.
Или это что-то другое?



@TheMadLynx, Земля она вообще одна во Вселенной. Однако же, когда идёт речь конкретно про разъём - подразумевается конкретный контакт в нём применительно к самому разъёму. Т.е. неисправность самого разъёма может не относится к "плате вообще" никаким боком.

А вот если у нас сразу в двух разъёмах нет земли (или "земля не земля"), как ты утверждаешь - дело, скорее всего, уже не в разъёмах. Так что "но" всё же есть.

А мультиметр и внимательный осмотр - подразумеваются "по умолчанию". Иначе о каком ремонте речь ?

Кроме того на одной плате может быть несколько никак не связанных между собой физически "земель" и "питаний". Делается так специально из вполне прагматических соображений (еще немного про как и что на что влияет. ).

Разводка ISA. Посчитай земли и питания.

Про конденсаторы.



Offtop

@Bato-San, зачем мне об этом рассказывать? Я лишь хотел сказать, что звук записанный похож на отсутствующую землю. А где она пропала -- в разъеме, в проводе, на плате -- нужно искать. Не надо развивать пустотрепство, пока человек не проверит и не предоставит больше информации о своей ситуации.



Не то слово..



@TheMadLynx, я просто уточнил в чём ты ошибся. Думаю, что данная информация будет полезна и интересна многим, кто реально хочет что то отремонтировать.

ЗЫ. Разумеется в случае вангования по фото плат и странным звукам - всегда может иметь место и третий вариант.



По моей звуковой. Дохлый разъём исключил. Вопрос: нет конденсаторов 470мкф/16в, можно ли ставить 1000мкф/25в ?



Можно.



@Knd, смотря за что этот конденсатор отвечает. А то приключения с качеством звука могут продолжиться.
Если бы в любую схему можно было впаивать от балды, что под рукой окажется и оно всегда работало, как задумано... но это не так.



...но так делают на заводах. И это всегда работает.



Повезло мне-таки. Получил результат после замены второго из 2-х больших конденсаторов. Звук чистый.

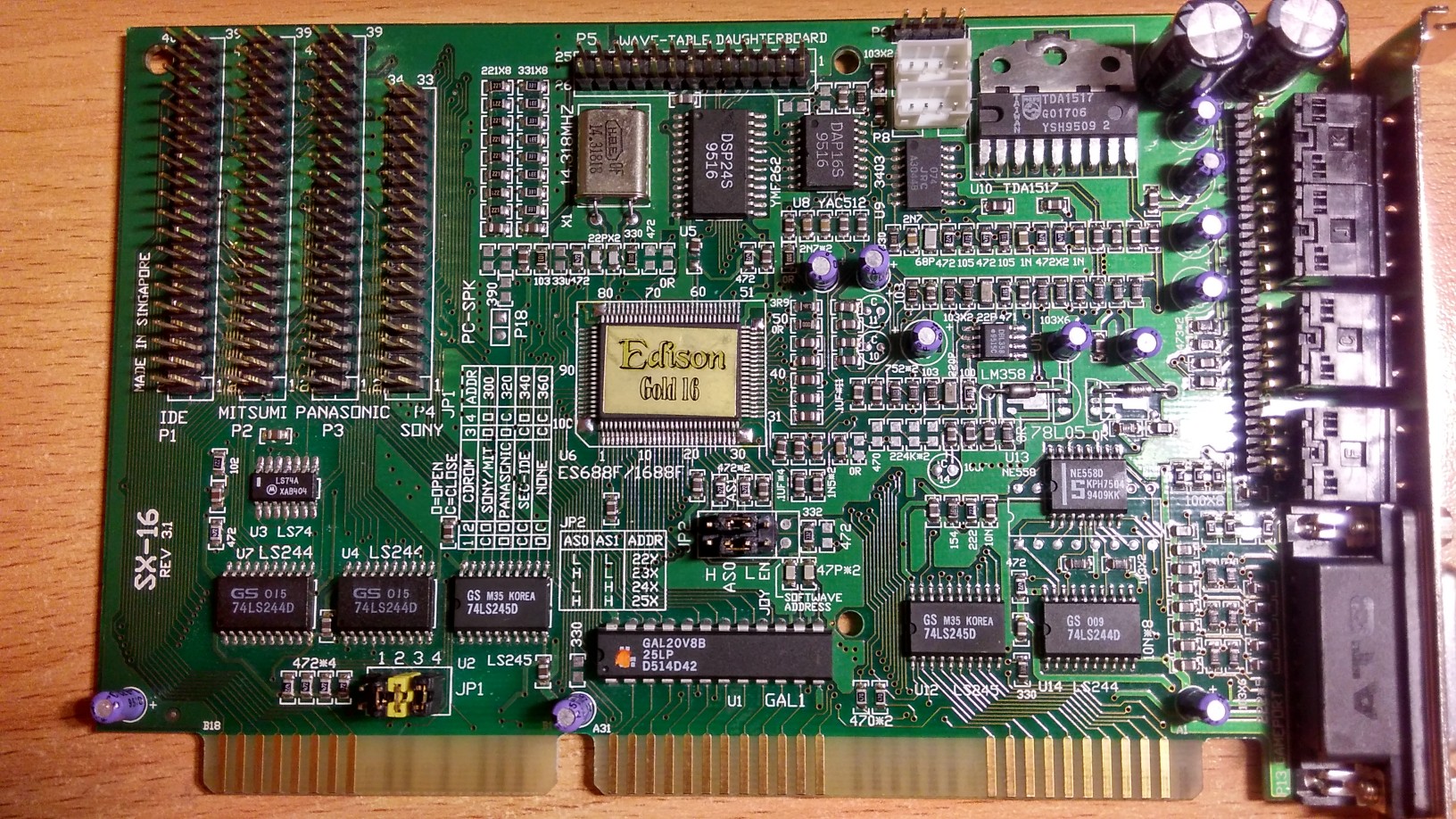

Поставил китайщину Chong VENT 1000мкф/25в. Теперь сижу думаю: добыть и заменить что ли на номинальные "твердотельники"?

Кстати, действительно (как было замечено выше) стоит чип DSP24S - китайская копия YMF262. Звучание OPL3, на мой слух, полностью идентичное имеющейся SB32 с настоящим чипом YMF262. Во время гугления фоток у большинства схожих по дизайну моделей "Edison Gold 16" этот чип либо не распаян, либо вообще отсутствует посадочное место.



только смотри чтобы цена не превысила стоимость звуковухи
Но, вообще, можно. В основном с точки зрения "на века".

А что касается звучания - так за это Голды и ценились в своё время.



Выпаянные конденсаторы проверял чем-либо?

Там 2 чипа могут использоваться ESS688 и ESS1688. 688, кроме отличий в работе с гребёнкой ещё не имеет встроенного FM синтеза, потому с ним обязательно используется OPL3, или его клон.
ЗЫ. Там больше различий, но я их наизусть не помню.



Удовольствие от приведённой в рабочее состояние железки дороже 100-150 р.

Довелось прочитать, что в былые времена как раз "Edison Gold" считались бюджетным бюджетом. Хотя, может это про самые простые модели?

Специального прибора для этого у меня нет. Поэтому проверял только косвенно, мультиметром. Результаты выпаянных были сравнимы с теми, что поставил.



Спешу поделиться радостью Сегодня приехал заказанный у @zx-c64 модуль расширения памяти на AWE64 на 28mb, за что ему огромная благодарность, - как за разработку, так и за саму плату) Модуль поселился на базе CT4380, которая длиннее более распространенных CT4520 и потому оптимально подходит для его размещения. Что можно сказать, - использование любых банков инструментов - отличная возможность получить новые впечатления от старых-добрых игр



@Suchender, есть ли какая-то практическая разница при использования этих же банков в ОЗУ с картой Live? Умеет ли Live в среде Windows эмулировать AWE для DOS-игр?



@LANRUS, надеюсь, это риторический вопрос?) Потому как я не имею ни малейшего представления о том, как это практически реализуется (и может ли быть реализовано) в Live. От себя могу добавить, что данное приобретение избавляет меня от интереса к любым прочим девайсам, - AWE32 и дочерним платам wt раз и навсегда. AWE64 выводит звук чисто, нет (надеюсь) проблем с "подвисающими" нотами и т.п., а вчерашнее тестирование (Doom, Doom2, Duke3d, Dune2 - т.е., по меньшей мере, всех интересных игр на литеру "D" ) продемонстрировало, что уже те банки, что есть на vogons, дают мне все, что нужно "для удовольствия".



нет. не умеет.



Значит, Live в принципе можно использовать с таким же выхлопом, но только в режиме GM. Хотя существует несколько игр, поддерживающих нативно AWE и не поддерживающих MPU-401 UART General MIDI, кто-то, кажись, упоминал об этом. В этих играх использовать SF2 банки возможно только на настоящей AWE с помощью такого вот модуля памяти. Или 16mbSIMM30x2, но AWE32 фонит намного более жутко, как уже было верно подмечено. Разве что только сигнал с SPDIF снимать. Кстати, на любой AWE64 снимать звук с SPDIF тоже возможно. Аналоговый Line Out в сравнении не выдерживает здесь никакой критики.
