Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Что и требовалось доказать.

А насчёт Live - пусть в опроснике и есть, я сделал оговорку про ISA за себя, а не за опросник. Кстати, интересная мысль: как микшер реализован на Live?



Ну, это само по себе ещё ничего не доказывает. Чип Emu10k не умеет оперировать аудиоданными, отличными от 48 кГц, поэтому всё non-48, попадающее на каналы wave и spdif in, подвергается принудительной передискретизации по очень замороченной схеме, которая позволяет сохранить изначальные тональность и скорость звучания. Однако непосредственно к микшеру это не имеет отношения, он может быть вполне аналоговым.



Так это есть на X-Fi точно, сужу по уровню шума, которого там на S/PDIF я не слышу вообще, при этом звуки со всех бегунков на микшере присутствуют. А на аналоговом выходе X-Fi шум, как всегда, есть. Правда, намного ниже, чем у ISA-карт.

---------- Сообщение добавлено в 21:41 ---------- Предыдущее сообщение размещено в 21:38 ----------

Кстати, на X-Fi есть очень классная фишка DDL и DTScon. Обалденная вещь! Звук чистейший, в играх под 5.1 супер.



LANRUS, Я думаю, вам не с мельницами надо бороться, а добавить в вашу акустику простейший ВЧ фильтр, который отрежет всё шипение на любых звуковых картах. Самый простой фильтр состоит из одного конденсатора и одного резистора. Это не говоря уже о программных методах.



А не отрежет ли данный фильтр ВЧ-составляющие полезного сигнала?



Geryon, Зависит от номиналов, в целом, частота среза считается по формуле. Годам к 20 ухо человека перестаёт слышать частоты выще 16 КГц. Однако, даже 16 КГц это такой противный комариный писк, что лучше его отрезать нафиг, хуже не станет.



В дос звуковухах не вч писк а шипение, то есть тупо сигнал/шум очень низкий. он по всем частотам, фильтром его не убрать.



Geryon, абсолютно исчерпывающее замечание на предложение Nil!!!
В своё время очень хорошо запомнил использование систем Dolby B, C, S на аудиодеке. Ни одной не был удовлетворён. В месте с отрезанием шума, грубо говоря, во многом отрезался и звук. И потом, зачем мне бороться с шумом выходных каскадов, когда я знаю, что могу получить сигнал изначально без них? Тут ещё большой вопрос, где "борьба с мельницами".
А потом, эта борьба давно закончена. Все карты с цифрой из-под доса вычислены:
1) EWS64XL - SB Pro, WSS
2) AV310 - SB 16, WSS
3) AWE32 - с ограничениями по SFX
4) AWE64Gold - с ограничениями по SFX
5) Goldfinch - Emu8k
6) TB Malibu - SB Pro, WSS
? - 7) Guillemot Maxi Sound Pro 64 - нет в наличии, нет возможности проверить

Но и шесть позиций - уже довольно внушительный список. Номер 5 не работает с чипсетами i845 и i865. Номер 2 не работает с i865. В остальном всё ОК.



easy_john, Действительно, забыл про SNR, однако, шум всё-же можно убрать почти полностью, пусть не простейшим фильтром, но простой програмной резалкой шума. Причина проста — шум каждой звуковухи имеет постоянную природу и не изменяется со временем, значит, сколько-нибудь нормальные фильтры очень просто под него подстраиваются.

---------- Сообщение добавлено в 23:57 ---------- Предыдущее сообщение размещено в 23:33 ----------

Посмотрел спектр тишины своей AWE32. Хоть что-то есть только на 25 Гц и 75 Гц плюс замечательный по форме треугольник НЧ шума до 10 Гц, который можно убрать уже полосовым фильтром без всяких проблем, так как эти частоты вообще никто никогда не услышит. причём уровень на этих пиках в среднем -85дб. Резалка шума это всё убрала полностью, вообще никак не повлияв на качество звука.



Просто каждому своё, видимо. Для меня вот это и является борьбой с мельницами.

У меня возник вопрос: работают ли гарантированно все Roland LA девайсы, D-10 D-20 D-50 D-550 D-110 D-70 MT-100, т.е. не упомянутые в "традиционном PC-списке", с компами через Intelligent mode, как и традиционные для геймеров MT-32, CM-32L, CM-64, CM-500 ???



Добавил в первый пост.



Спасибо, однако позволю себе заметить некоторые корректировки для таблички:
- на EWS64 также попадает CDIn, LineIn
- на AWE32/64G также попадает FM
- на Malibu, как обычно, SFX и FM
Последний пункт по TB Malibu я лично не проверял, покупка мной этой карты сорвалась однажды (не договорился с продавцом), более в продаже не видел.

---------- Сообщение добавлено в 19:02 ---------- Предыдущее сообщение размещено в 19:00 ----------

Так никто не имел опыт подключения, например, D-550 или MT-100 к компу?



Вот, нашёл кое-что. В деталях не очень понял, но в целом впечатление такое, что LA-устройства отличаются друг от друга гораздо больше, чем GM-устройства.



Опыта подключения нет, но т.к. Cloudschatze прошелся по всему, кроме MT-100, хочу сказать, что по сообщениям обитателей вогонс это аппарат, с точки зрения игруна не отличающийся от MT-32 второго поколения.

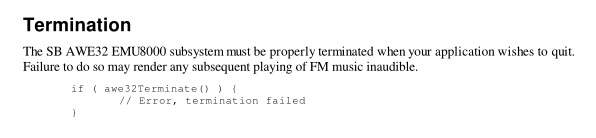

Выдержка из SDK по картам AWE32 намекает на то, что необходимость использовать aweutil /s после использования EMU8000 - результат засилья невнимательных программистов:



TurtleBeach Maui
Photos

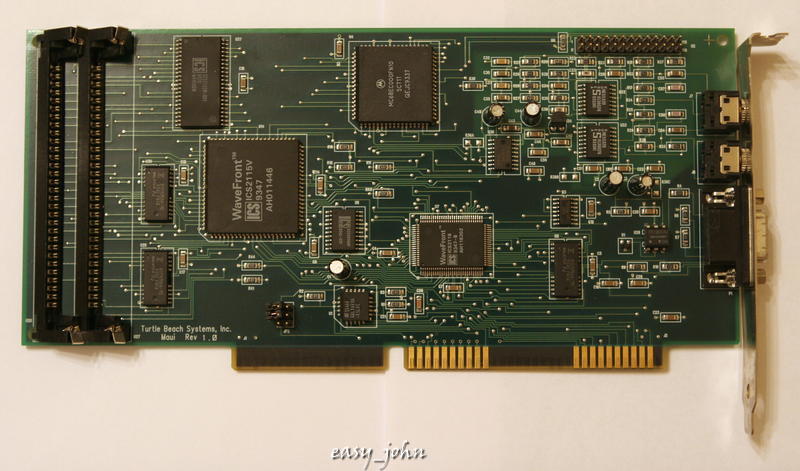

TurtleBeach Maui f

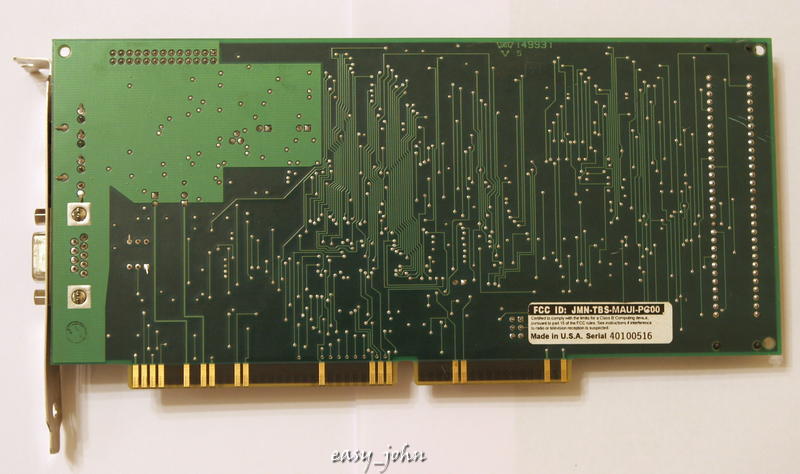

TurtleBeach Maui r



Поздравляю. Редкость, наверное.
