Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Схему аудиокарты... Не имея опыта составления схем, я на схему геймпада для игрового порта с турбокнопками с неделю вечеров после работы угрохал. ИМХО, схема аудиокарты всё же слишком брутальна для новичка...

По трещине на пайке конденасаторов - врядли, маловероятно повторить её при перепайке, это совсем криворуким надо быть. Вот трещина на пайке других элементов - может быть, как раз пожмакал карту во время работы, что-то куда-то удачно сместилось. Ещё возможна трещина в текстолите/одном из слоёв/обрыв переходного отверстия.



@Knd, @Strannik_, Да епт, неужели нельзя потыкать пальцем работающую карту?



Даёпт тыкал конечно, я думал такие банальности писать не следует.



@Knd, это уже не банальности, а "эротические подробности", особенно учитывая использование "вуальки".



Offtop

С чего-то надо начинать. Если у человека есть интерес разобраться самому с карточкой, то с нее и надо начинать. Простые отстраненные схемы ему будут не интересны. А вот когда он сам сложное устройство разберет на несколько типовых схем - это и есть опыт.
Пока плата имеет два слоя проводников она может считаться простой. Одной настырности достаточно, чтобы отследить все связи и нарисовать схему.

"Потыкать пальцем" работающую карту, содержащую программно инициализируемые компоненты, в большинстве случаев бессмысленно и опасно. Из-за неисправности такие компоненты могут не перейти в рабочий режим.
Начинать надо с очень внимательнго осмотра с увеличением. Вот тут можно покачать, понажимать, подвигать перемычки, понажимать кнопочки. Хорошо помогает макросъемка фотоаппаратом. На фото хорошо видны некоторые детали, которые даже под увеличением не определяются глазом. Например, замыкания между ножками микросхем.
Не помешает найти руководство пользователя для устройства. Как минимум, там есть характеристики устройства, описаны питание, входы, выходы, элементы управления. В идеальном случае - раздел с устранением неисправностей и схема (блок-схема или полная).



BGA, переходы под впаянными корпусами - явно показывают обратное.



Да отследить связи - это дело одного вечера. А вот из получившейся оргии медуз сделать читаемую схему, не имея опыта... Вобщем, я сочувствую взявшемуся в таких условиях.

--- добавлено 22 май 2018, предыдущее сообщение размещено: 22 май 2018 ---

Там вроде нету БГА, но проследить ситуацию под корпусами без выпайки действительно будет проблемно, о чём я не подумал.



Контакты микросхем в корпусах BGA проверяются с использованием рентгена. В конечном счете, тоже визуально. Правда, установку с рентгеном можно позволить себе лишь при поточном производстве.
Нажимать на BGA бессмыслено. Трещина даже не замкнется.
Вообще, BGA можно считать неремонтопригодными. Выпаять микросхему и впаять ее обратно обычно стоит дороже, чем купить новое устройство.

Пришло на память...
Offtop

"Однажды Уатта пригласили найти неисправность в большой паровой машине. Так как хозяева из-за простоя несли большие убытки, и другие инженеры сделать ничего не смогли, они пригласили самого изобретателя паровой машины и обещали заплатить 1 000 долларов, огромные деньги по тем временам.
Уатт трижды обошел вокруг машины, потом попросил большую кувалду. Ему принесли кувалду, он примерился и ударил по кожуху машины. "Теперь запускайте", - сказал он. Машина заработала. После этого начинается самое интересное. Хозяевам стало жалко платить 1 000 долларов за один удар кувалдой, они чувствовали себя одураченными. Тогда они решили схитрить и предложили Уатту написать счет, чтобы затем его попытаться оспорить. Уатт взял лист бумаги и написал следующее. За удар кувалдой - 1 доллар, за знание, куда ударить - 999 долларов. Хозяева была вынуждены выплатить гонорар полностью. "

Чтобы знать нужно этих машин повертеть.... Только опыт.

Все просто: разделяй и властвуй. Даже с небольшим опытом на плате выделяются крупные микросхемы (блоки однотипных микросхем для ооооочень старых устройств, времен i8086 и ранее). Находятся руководства к этим микросхемам (для DSP и т.п. руководств нет, надо искать их описания с внутренними блок-схемами и внешними связями). В руководствах даются схемы стандартных обвязок. Медузы проверяются и приводятся к эталону, каждая на отдельном листе. После этого стыкуются в целую схему или строится блок-схема со ссылками на листы схем.



@Strannik_, в этой теме на полном серьёзе народ видеокарты в духовках распаивает. Какое "дорого" ? Какой "рентген" ?

ЗЫ. Но про кувалду - это хорошо, хотя и бородато. Тонкий такой намёк @Knd что ему следует сделать...



Мы ремонт обсуждаем, а не шаманство с магией вуду.



а надо было стучать!!
Я ЛИЧНО таким способом починил: пару элт-мониторов, пару видеоплат и буквально сегодня комп, который вдруг решил загудеть, сволочь.



Ох господи. Чем что-то там изучать и восстанавливать с многослойки - проще купить новую. "програмно-инициализируемое"? Как раз в том и суть, что уже плохо звучащая карта может от шевеления в определенном месте или починиться, или совсем перестать работать, что в любом случае то, что нам и надо - признак наличия неисправности. BGA сдуваются феном и есть спецы, делающие такое запросто, но беспокоить их из за копеечной звуковой.. Ну и нет там BGA.



Первая цель - найти неисправность. Вторая цель - устранить ее.
Вандализм при ремонте не имеет смысла. Нет желания ремонтировать - не берись.

Offtop

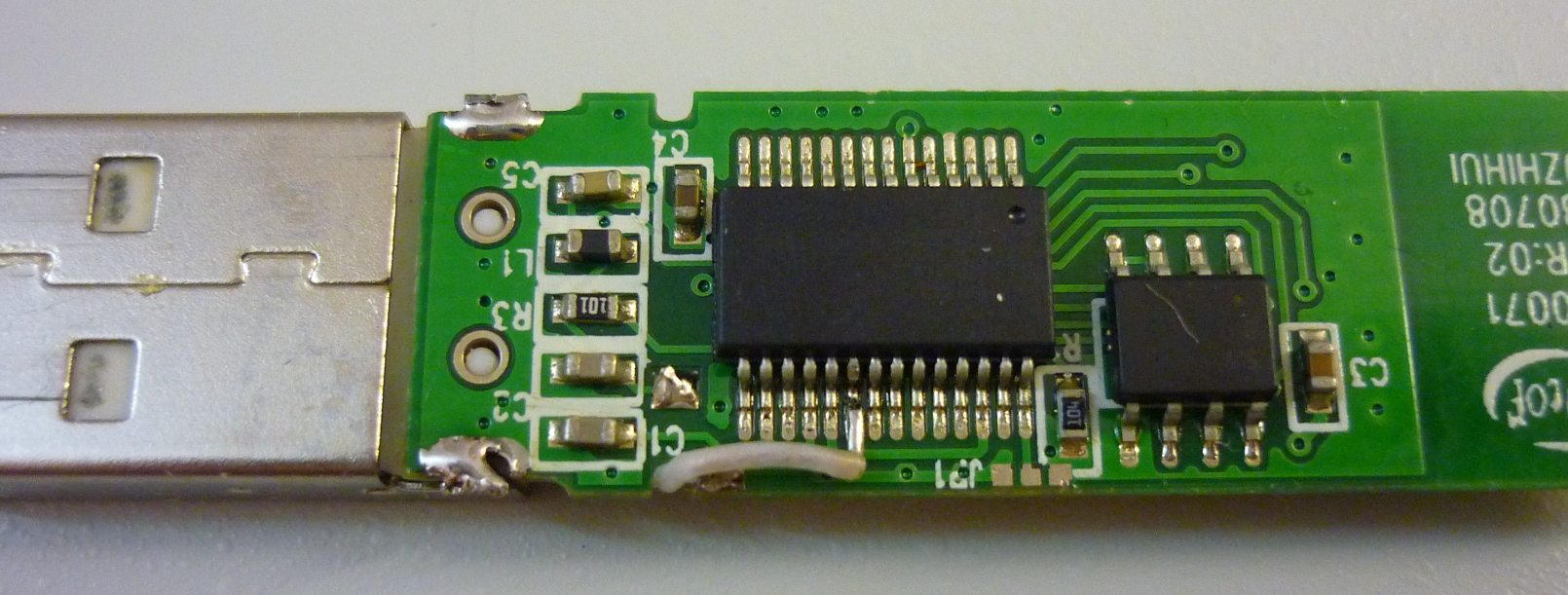

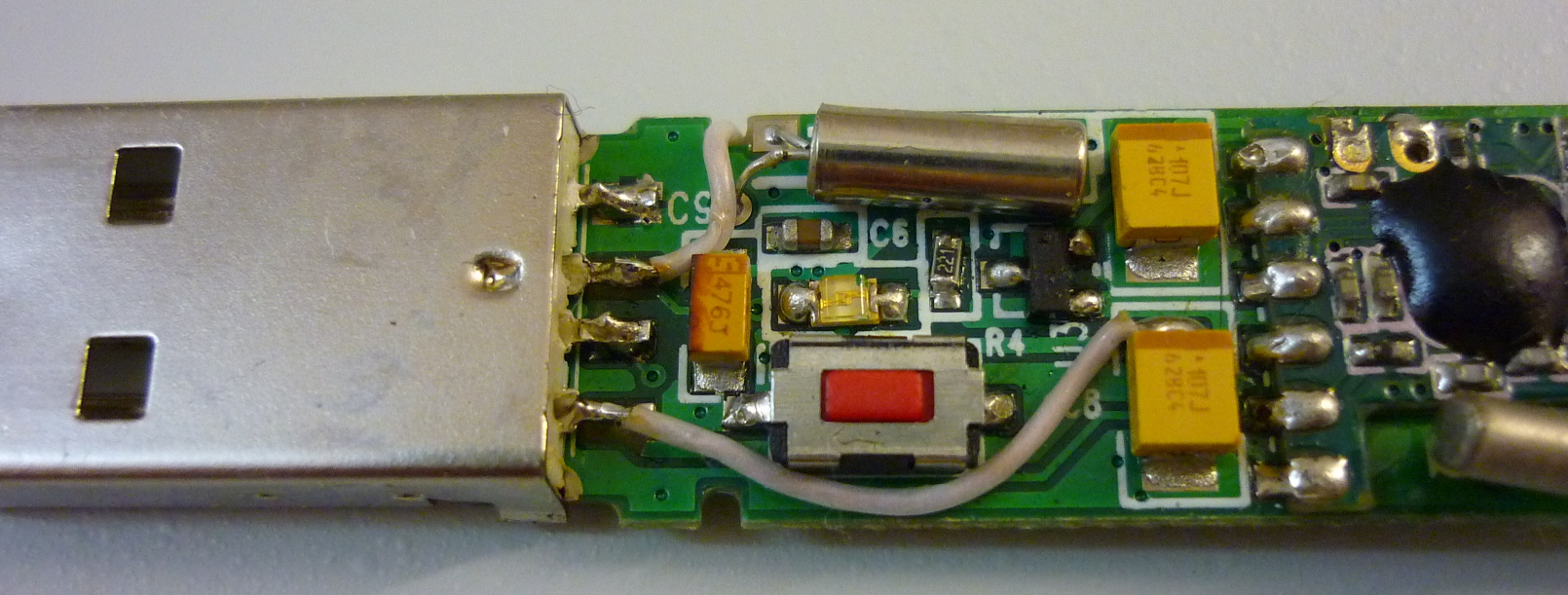

Пример очень простого ремонта.
В пятницу выломал разъем, две контактные площадки с платы. До понедельника не работала клавиатура.
Неисправность определена визуально. Способ ее устранения - после прозвонки: дорожки уходят под элементы, одна из них переходит на другую сторону платы. Схема не потребовалась. =)
Пайка средней аккуратности паяльной станцией.

Трещины в дорожках находятся и исправляются похожим образом.



@Strannik_, Эта карта или чинится быстро и эффективно, или отправляется в мусорку и заменяется такой же с барахолки. Вероятность сжечь что-то необратимо шевелением крайне мала. Нести ее под рентген, восстанавливать схему часами -



Просто меняешь все детали на PCB. Если не заработало - меняешь PCB. Если после этого не заработало - значит дело не в звуковой карте.



Вангую на усилитель TDA1517 или совсем убитый DAC. Осцилограф в руки и сомтреть откуда шумы.



@tuliss, Как человек _реально_ чинивший железо без лишних инструментов с детства, советую взять линейный вход усилка для наушников (внешней звуковой, например) и подсоединить щуп у нему. Только через резистор и конденсатор для безопасности и минимизации влияния на работу схемы. Тыкая в плату проводком, слышишь собственными ушами, где звук нормальный, а где уже неочень. При минимальном опыте можно распознавать и другие типы сигналов.

А "тыканием" мною и при мне устройства диагностировались реально несколько раз. Локализировать, впрочем, совсем непросто бывает, не доломав окончательно.



У тебя не так много мест, где таким образом можно тыкнуть, а вот спалить окончательно когда ты не понимаешь что вообще делать, очень много.
Как по мне любой осцилл и плата пойдет для обучения. Ну как вариант тупо поменять усилитель.



Спалить практически нереально. Громкость только надо сразу не ставить большую.

Успехов в различении плохого звука и хорошего по осциллографу А так да, даже копеечный советский с барахолки бывает очень полезен.



Мы вроде тут не про качество звука по осцилу говорим. Угу.
