Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Там обыкновенный кварц с опорной частотой для ISA шины (14.3мгц).



Т.о. если на мат.плате отдельный кварц для ISA имеет место быть, то наличие оного на звук.карте не обязательно?

Из документации на чип ES1869 следует, что он работает на частоте 48кГц. Значит ли это, что звуковое сопровождение в играх DOS будет проигрываться несколько быстрее, чем было задумано разработчиками этих игр?
И спасибо всем высказавшемся. Вы многое для меня прояснили.



@Soundoomer,
1) Да;
2) Невнимательно читаете документацию. Вот цитата:

Код:

Programmable independent sample rates from 6 kHz to 48.0 kHz for record and playback



@TheMadLynx
Спасибо Вам за внимательность! Сделал выбор в пользу звуковой карты на чипе ES1869. Этот чип более поздний (возможно, более совершенный). И пусть карта не имеет своего кварца, в данном конкретном случае не критично. Плюс, для меня важно, что карта компактная и есть возможность отсоединить игровой порт. Есть также один момент: звуковая карта интересно звучит в играх под Windows. Это специфический опыт для меня. Ещё раз спасибо всем высказавшемся!



@Soundoomer, а в итоге какова основная система, на которую ES1869 установлена?



Пока, та что в профиле.



Он там практически всегда есть. Набортный нужен, возможно, для извратских/глючных материнок или чтобы меньше шума было.



@Soundoomer, я долгое время на такой плате с ISA сидел, потом не выдержал и пересел на KT600/i865, а звук в DOS получал через PCI DDMA, пока у меня не появилась плата i845 с ISA. А потом и i865 с ISA и сразу с Pentium D. Вот это был праздник по сравнению с KT133!



А что с ней не так было? Я сайчас сижу на KT133A + Athlon Thoroughbred 2400+. Втыкал кучу ISA и PCI разных плат в нее, кроме разве что GUSей и ROLANов, проблем небыло замечено. Единственное если ставить две видяхи PCI и AGP то ненашел менюхи где выбирать приоритетную (если оно там вообще есть), на Asus TUSL2-C все интуитивно было



@dante1, с ней всё было в порядке. Но производительность в Windows XP меня категорически не устраивала! Pentium D в паре с двухканальной DDR ни в какое сравнение не идут, небо и земля. Ну, когда удалось Core 2 вкорячить, вообще бомба стала. А эта Gigabyte KT133 до сих пор в коробке лежит, живая . Я её, кстати, покупал на Савёле в самом конце старого ряда "D" у ИП Добрынина в 2006 году за 800 рублей. Я наверное, старый. Хорошо помню, что было сто лет назад, и часто ни черта не помню, что было вчера.

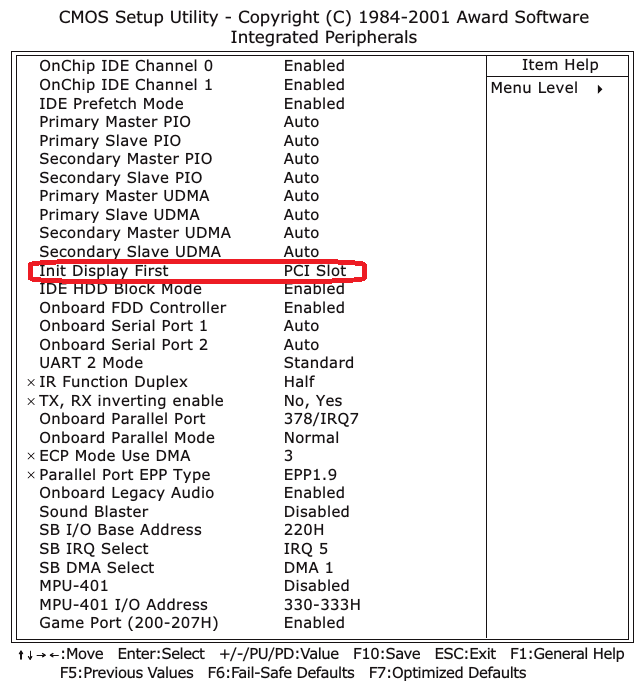

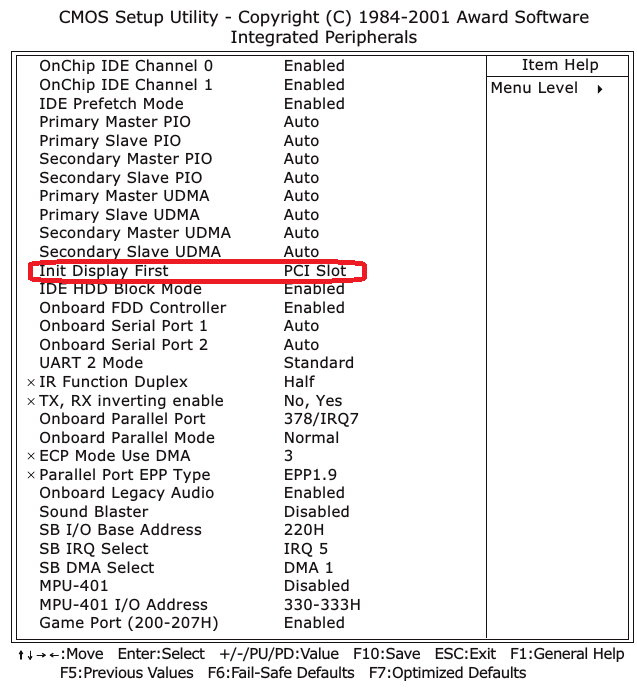

если это гигабайт, потыкай ctrl+f1 - могут опции добавиться в меню, включая ранее скрытые.



Ааа, в этом плане, но ясен пень что всякие Биошоки, Сталкеры, Деад спейсы ей уже не по зубам. Здесь цена вопроса. А как для платы с ISA которая перекрывает весь период w98 + ХР первую половину нулевых, да еще и почти даром она очень даже ничего

--- добавлено 17 сен 2018, предыдущее сообщение размещено: 17 сен 2018 ---

Не, это Soltek



@dante1, я больше скажу, даже такие игры, как первая Mafia (2002), F1 Challenge (2003) на i865 идут заметно плавнее, без досадных подёргиваний, чем на KT133. Это абсолютно очевидно глазам и ушам.



Рекомендуемые системные требования:
Операционная система: Windows 98/ME/2000/XP
Процессор: Pentium 3 @ 700 MHz
Оперативная память: 128 Mb
HDD: 1.8 Gb на жестком диске
Видеокарта: Любая с 64 Mb памяти
Звуковая карта: Совместимая с DirectX
Версия DirectX: 8.1
Мой процык в 3 раза быстрее, памяти в 10 раз больше, видик X800pro тоже намного выше рекомендуемого)



@dante1, 75kav.pdf



Спасибо)



@dante1, я и не оспариваю то, что написано в требованиях. У меня Мафия неплохо шла вообще на второпне-300 с памятью 96мб и с Ривой ТНТ 16мб. Но на КТ133 было лучше! На КТ333 ещё лучше. А на i865 выше всяких похвал. Для каждой игры существует определённый потолок конфигурации, после которого дальнейшее наращивание мощей уже не даёт ощутить прирост комфорта геймплея. И этот потолок не всегда находится на отметке «рекомендуемых» требований, иногда прилично выше.



@LANRUS
Ежели речь о мат.плате, что у меня в профиле, то она построена на первом чипсете от AMD, но никак не на KT133. Подробно: AMD751 (Irongate) + AMD756 (Viper). Это мат. плата мне дорога как память о первом ПК (не считая ZX-Spectrum). Именно она в нём и стояла. Удалось года 2 назад отыскать этот ПК у друга брата в каком-то гараже. Оказалась жива. Пока стараюсь выжать из неё максимум. Как наиграюсь, возможно буду собирать фрэнки на базе Core 2 Duo и мат. платы с ICH7. Хотя я в этой теме ещё очень слаб. Но уверен, что благодаря этому замечательному форуму, я смогу решить все возникающие вопросы. Люди здесь знающие и отзывчивые - это факт.



Опять это вижу, это что за такое?)



@Knd, вот тема Франкенштейны. Уменьшительно-ласкательное - Фрэнки )
