Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Если не секрет то поведайте какое?

--- добавлено 5 окт 2018, предыдущее сообщение размещено: 5 окт 2018 ---

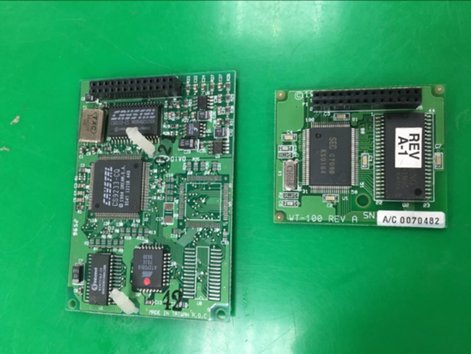

А подскажите что это за звери такие?



@dante1, совершенство - это я как раз о Diamond, отличный баланс и звучание. По дочкам - я не спец, навскидку не скажу, слева, видимо, примерно то же, что на одном из терратеков, справа - что-то совсем простенькое.



А Yamaha DB50XG разве похуже будет?



На мой очень субъективный вкус ямаха слишком "навороченна". Для меня в ней нет баланса в отношении звука и содержания ряда игр. Ямаха более рассчитана на музыку, чем на игры.



Ребят, это: Dreamblaster Synth S1 на ebay серьезно продается за те деньги, что я вижу, да еще и успешно, или мне мерещится? Может, мне себя ущипнуть?



@Thomas Wolfe, цену можно в любой момент любую поставить. Вообще, они продавались раньше по тем же ценам, что и оригинал из Бельгии. Зачем кому-то при этом было покупать левак у китайцев? Зачем сейчас вкрутили такую цену? Вопросы без ответов.



Согласен. Ямаха очень к месту в довольно небольшом списке DOS игр, преимущественно таких же "навороченных", в основном 3D экшнах - Думы, Еретики, Десценты, Build'овские игрушки. Но, например, в Dune II, Hocus Pocus, Lost Vikings и тому подобном "наивном старье" (на фоне упомянутых "взрослых" игр) синтез ямахи и правда немного, так скажем, на вырост.



@дядя Лёша, да оно мало что вкусовщина, так ещё бы знать, на какой карте ту музыку изначально пилили и на такой же и прогрывать. А то в некоторых случаях на чём не проигрывай - диссонанс.



@дядя Лёша, General MIDI - это вообще ересь в принципе. Сводить игру под один набор инструментов, играть на другом "примерно похожем". А сводили ранние - под MT32 и часто с кастомными инструментами, возможными только на нем.
Ну и мы знаем, что "эмуляция MT-32" на коробке с звуковой картой - вранье, если это не LAPC-I или CM-32/64

--- добавлено 10 окт 2018, предыдущее сообщение размещено: 10 окт 2018 ---

Довольно узкая зона нормальной поддержки GM/GS(+OPL3) между MT32(+OPL2) с одной стороны, CD-Audio/ADPCM/MP3 с другой и с трекерной музыкой, поджимающей сбоку.
ХОТЯ. Вы игнорируете кучу японских PC-игр с MIDI-музыкой. Которые и после 00х появлялись.



На LAPC-I или CM-32/64 это никакая не эмуляция. Совместимое железо, играющее 99,999% то же самое - это не эмуляция. Называть это эмуляцией - верх задротства и буквоедства, даже хуже, чем моё задротство со звуком S/PDIF в чистом DOS. Ещё скажите, что MT-32 new - это эмуляция MT-32 old Вот это будет суперделюксзадротство.

Ну и GM - на самом деле не ересь, а реверанс в сторону большей открытости, доступности шлёпать свои WT сторонним производителям, помимо Roland. Да, многие шлёпали лажу, но к эпичной Ямахе вы все непомерно строги. И это - тоже задротство. Ямаха звучит великолепно. Небезукоризненно, но великолепно. И даже сам Роланд звучит небезукоризненно тоже, так что вся эта полемика гроша выеденного не стоит.



Offtop

Задротство. Задротство.. Задротство! По запросу в гугл первой строкой выйдет old-games.

Стоит. Но не полемизировать, а общаться. Общение на интересную тему - всегда хорошо.



@R4kk00n, ты неправильно искал, он лучше знает, как надо )))

да, в этом и есть корень проблемы - с этого все беды и начались. Если бы Роланд звучал безукоризненно! Но нет...



@LANRUS, Ну давайте уже к построению фраз попридираемся..

--- добавлено 11 окт 2018, предыдущее сообщение размещено: 11 окт 2018 ---

Вот считаю - ересь делать формат для воспроизведения музыки в стиле "Рабинович напел"
В эпоху GM пекагеймеров, извините, кормили какашками. А что, купит 5 карт, пока успокоится.



5 карт по тем временам и по тем ценам не надо было иметь, чтобы успокоиться. Достаточно было иметь один хороший WT стандарта GM. Например, ту же Ямаху. Или Роланд. Банально? Зато очень сбалансировано, настолько хорошо, что заслуженно считается эталоном звучания, как для мира миди-музыки, так и для игр. Это если без замороченных претензий, притянутых за уши.



Вообще все неправы и забыли, что все эти MIDI все же не для геймеров разрабатывались. И стоили денег. И даже сейчас не у всех есть WT дочки.



Кем считается? Конференцию собирали или синод? Эталон - это нечто совершенно иное.



Ну не эталон, хорошо. "Пример для подражания", признанный таковым подавляющим большинством его слышавших. И Yamaha очень удачно этот опыт повторила. Говорю только в контексте такого несерьёзного дела как игрушки.
Приведите пример очевидного диссонанса и прочих "петухов" в любой внутриигровой MIDI композиции на Sound Canvas и на Yamaha DB50XG и я возьму свои слова обратно.



Я не оспариваю качество девайсов, но вот такие формулировки не понимал никогда, не понимаю и сейчас. Если речь о неких авторитетах, - хорошо, значит, о них, в персоналиях, хорошо бы и говорить. Но статистики по всем слышавшим, уверен, никто не собирал и собрать, конечно, не мог. Не вполне корректно транслировать личное субъективное согласие с мнением авторитета на всех заинтересованных. С "примером для подражания" согласен.



А что не так с данной конкретной формулировкой? Большинство не нравится? Или усиление "подавляющее"? Я вот согласен скорректировать то, что в цитату у вас не попало, а именно "его слышавших", и заменить на "неравнодушных к звучанию MIDI в старых играх".
Звучание канваса в целом вполне может не нравится, но идеальный баланс инструментов и отражение этого баланса на звучании в старых игрушках с MIDI композициями в формате GM это совершенно объективная вещь и спорить с ней бесполезно. И то, что баланс этот штука среди MIDI балалаек редкая, даже краснокнижная - тоже факт объективный. 9 из 10 синтезаторов имеют "заточку" - под стили, под жанры, под минусовки ресторанных лабухов, под чёрта лысого. И под бюджет тоже. И только оригинальный Sound Canvas (и DB50GX в этом плане к нему ближе всех прочих) имеет что называется generic звучание, в самом лучше смысле.
