Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по ISA звуковым картам ESS от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, при этом редкими их тоже не назвать. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно смело подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти EEPROM.

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Карты на ранних чипах Aztech (AZTS…) не используют Plug&Play и не поддерживают интерфейс MPU-401. Большинство экземпляров первого поколения могут работать в режимах Sound Blaster 2.0 (моно), Adlib, Covox и Disney. Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM2812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, который тоже лишён поддержки Sound Blaster Pro под DOS (только моно). В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. В этой связи ответ на вопрос, какая карта Aztech лучше, обычно сводится к выбору между AZT-2316 (3-е поколение) и AZT-2320 (4-е поколение).

Для системы без Plug&Play (386 или ранние 486) оптимальной будет nonPnP карта на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).



Нет, я при ответе подумал не о том, выше уже на это указали.



+5V и открытый коллектор полагаю



Учитывая то, как создавался IBM PC, подобные решения неудивительны.
Почти сорок лет теперь вот эту совместимость и тянем.



В сообщение Hard - Звуковые карты для DOS добавил драйвер для Aureal Vortex AU8820/AU8808.



К сожалению, это было открытием велосипеда. Вот выдержка из первого заглавного поста этой темы:

Действительно последняя версия резидента работает и с Audigy1 тоже. Для Audigy2 тот же последний резидент + неофициальный патч.

Он вообще не работает на вторую аудигу. На это были четыре причины в моих глазах. Одна из них - не самая весомая, но всё же - я платил за этот микшер. Передо мной стоял выбор в самом начале, какие модели выбрать. Если б это было бесплатно, я бы выбрал все с CT4620 по SB0360. Но, руководствуясь другими тремя причинами, вкупе с тем, что я не самый богатый буратино, я выбрал диапазон моделей CT4620-SB0230 включительно. Любители Audigy2, не обижайтесь, но вы в пролёте.

К сожалению, это тоже открытие велосипеда, но уже со знаком минус А ещё говорят: давайте всё в шапку кинем, чтобы искать легко стало! Это не то, что в шапку, это в отдельную тему выделено. С ссылками!



Я не высказался так уверенно, вспоминая о существовании таких "огрызков", как Creative Sound Blaster Audigy SE (SB0570).
Надо будет ее тоже проверить...

Все подряд не просматриваю, поэтому отдельную тему не увижу.
Если же в этой теме было сообщение, то я его просмотрел и забыл. В этом моя вина. =)


Создание отдельной темы для проекта - правильно. Однако, тематическая ссылка через шапку этой темы будет не лишней.
В общем, поэтому и запихнул все описания к драйверам, чтобы не искать.



А какие еще 3 причины были в пользу разработки микшера для этих карт? И какие реальные приемущества Audigy 2 над Audigy 1, что народу так хочеться микшер под нее?



@dante1, из реальных преимуществ только больше каналов, причём Creative такие жуки и жмоты, что они подкармливали народ этим постепенно, чтобы растянуть интригу и постоянно поддерживать максимально возможные продажи. Сначала Audigy 5.1, потом Audigy2 6.1, потом Audigy2ZS 7.1, и каждый раз нехилая рекламная компания, что, дескать, теперь - ещё круче. Больше реальных преимуществ нет. Я прям вот только что все причины перечислил здесь.



В общем, я так и не понял, какая там распиновка разъёма PC Speaker на звуковой карте, - один владелец руководства с "Вогонсов" обещал мне отснять соответствующую страничку, но пока так и не сделал.

Но я сегодня сделал себе проводок-переходник с 4-штырькового разъёма "Speaker" материнской платы на двухштырьковый у звуковой карты - и опробовал его в деле.
Результаты несколько удивили: во-первых, способ его подключения, оказывается, и правда никакого значения не имеет: что красный-чёрный, что чёрный-красный звучит одинаково. А именно - очень-очень тихо: приходится громгоковоритель выкручивать на полную громкость, и то звук и музыка при этом еле слышны за посторонними шумами и фоновым гулом. Естественно, джампер "Усилитель PC Speaker" установлен - без него совсем ничего не слышно.

Зато если подключить один только красный проводок к верхнему (в моей модели) штырьку на карте, а чёрный, соответственно, оставить без подключения, - всё работает отлично! Громко и чисто.
Зачем тогда, спрашиватся, второй контакт? Вроде бы никакой сигнал не пропадает, всё звучит?

Да нет, скорее порадовало
Как раз вчера приобрёл игру на RealSound. PC Speaker звучит и в ней, и в Scream Tracker'ах практически не хуже Covox'а, пусть и похуже Sound Blaster Pro.
Зато в "PC Speaker only" приложениях он, разумеется, вне конкуренции

Несколько примеров, если кому-нибудь интересно, записал, - про местами встречающийся фоновый гул не знаю, откуда он берётся, при прослушивании без записи его нет.



@Uka, вы - удивительный человек. Зададите тысячу доп. вопросов и потом всё равно сделаете всё наудачу.
Что касается шумов, тут причины, скорее всего, в наводках. С этим бороться можно бесконечно.
Касаемо работы только по одному проводку из двух: Если забыть всякие умные вещи, которые тут понаписали выше, скорее всего, второй контакт где-то ещё замыкается в обход, т.к. это по маркировке обычный GND, который по всему пк встречается везде.



@Uka, мне кажется, такие вещи как loom из последнего поста должны быть запрещены к распространению Женевской конвенцией.



А что делать?
Всё равно ведь на вопрос никто не ответил, - да никто тут и не знает, какая там распиновка у Aztech, ведь для этого нужно иметь документацию (или опыт экспериментирования с целым рядом таких карт).

Да, похоже.
Но почему тогда при подсоединении второго контакта к карте она начинает звучать на порядок хуже?
Может, этот второй контакт - не для чёрного провода, а для какого-нибудь ещё?
Не зря ведь на материнской плате четыре штырька, а не два. Интересно, они когда-нибудь все задействовались?

А что такое?
Не, не должны
Для кого как, а для меня оно звучит ностальгически, ибо практически все 1990-е я сидел на ПК с одним только PC Speaker, пройдя на нём всю классику. Увы, в мой 386-й ноутбук ничего другого поставить нельзя было, только Covox временами.

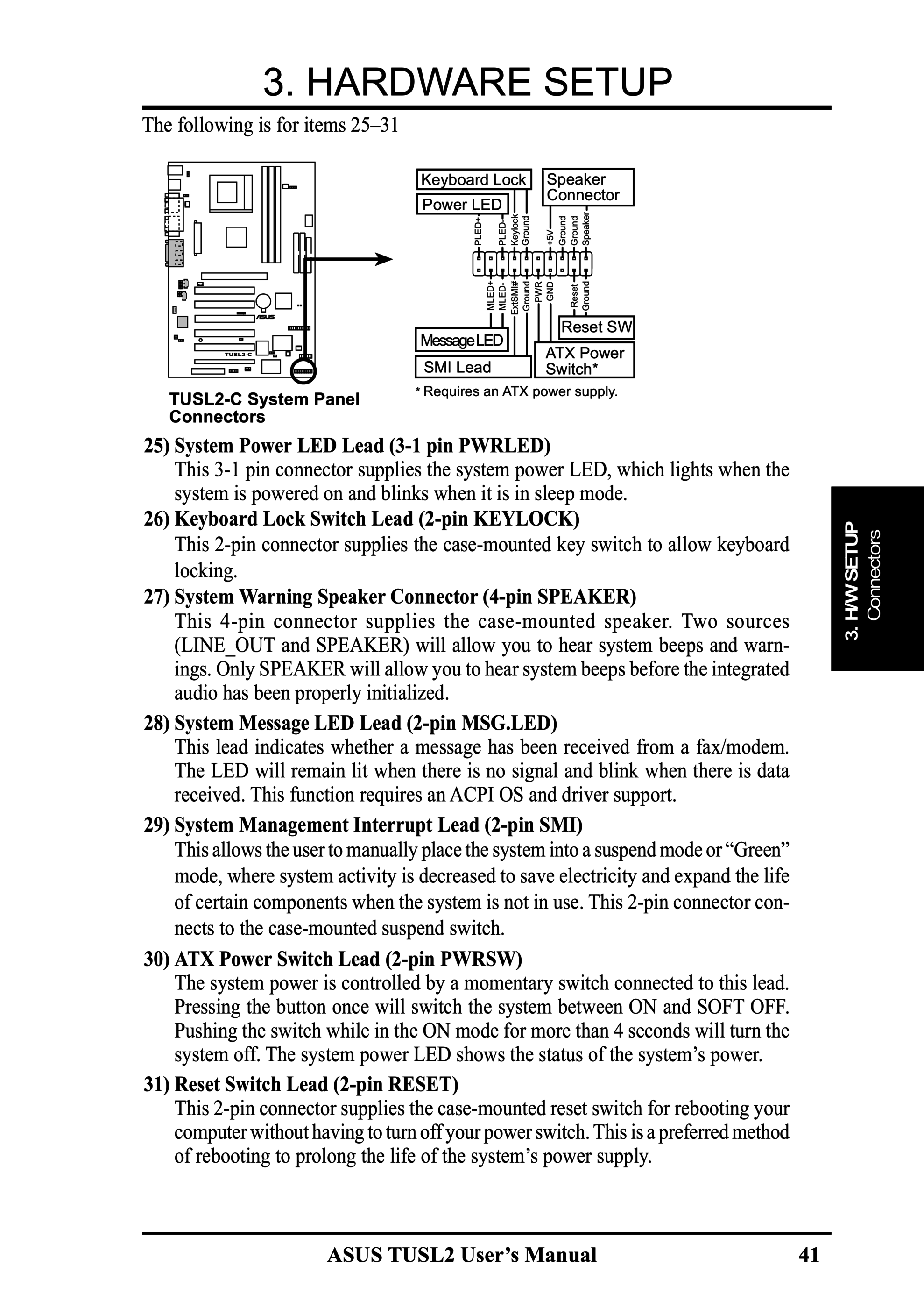

Пример разводки из документации на TUSL2-C. Средние два контакта разъема спикера - земля.

Вероятно, разъем предусматривает контакты управления, +5В, GND и выход с резисторного делителя напряжения.

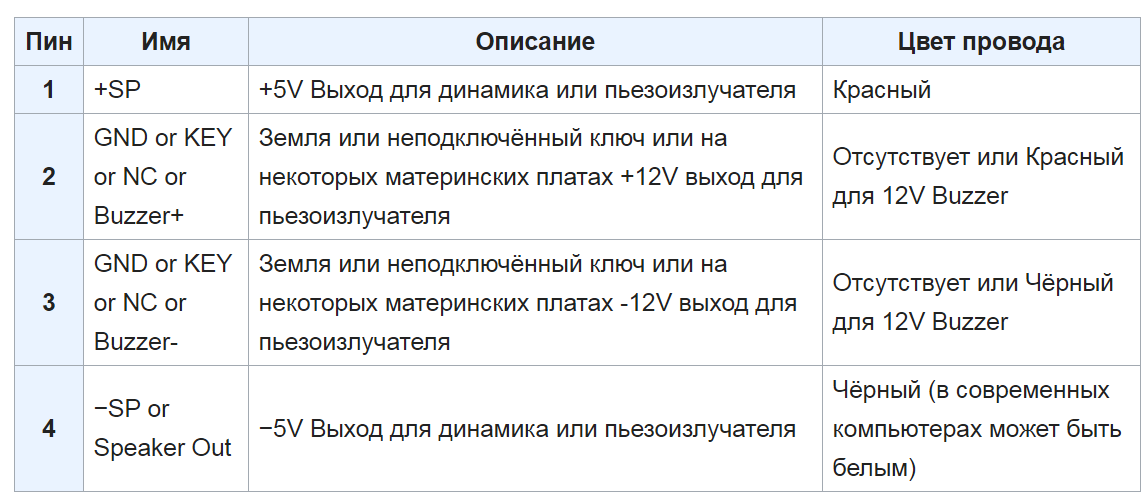

Хех. В Википедии есть описание контактов: Динамик ПК — Википедия

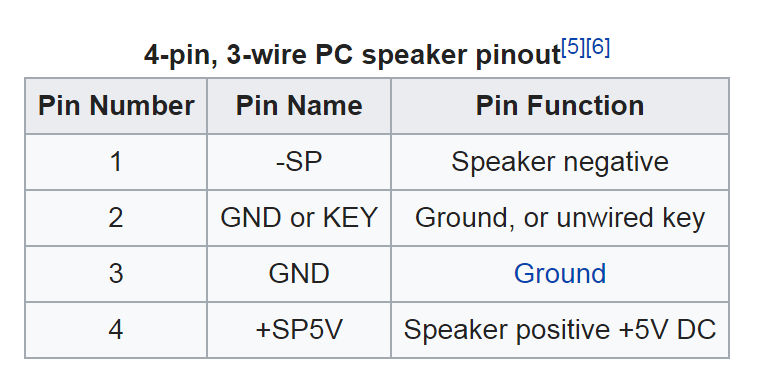

Английская версия содержит такую таблицу контактов:

Почти во всех корпусах спикер подключается контактами управления и +5В.

Проверьте контакт спикера (его корпуса) с рамой системного блока. Есть вероятность замыкания через паразитное сопротивление. Из-за этого звук тихий (фактически резисторный делитель). А при отключении +5 динамик подключен через это паразитное сопротивление к GND.



Зачем?
Динамик корпуса у меня же не подключён, речь о подключении выхода на PC Speaker к звуковой карте.

--- добавлено 11 авг 2019, предыдущее сообщение размещено: 11 авг 2019 ---

Так это я давно читал, ещё до того как всё спрашивать
Как раз и интересно, на каких таких "некоторых материнских платах" задействованы все 4 разъёма.



Забыл про звуковую карту.
Значит, в ее схеме есть соответствующий делитель. Тогда все нормально, у нее внутренняя привязка ко второму контакту.

К средним контактам, если они имеют необходимую разводку +12В/-12В, подключается BUZZER.

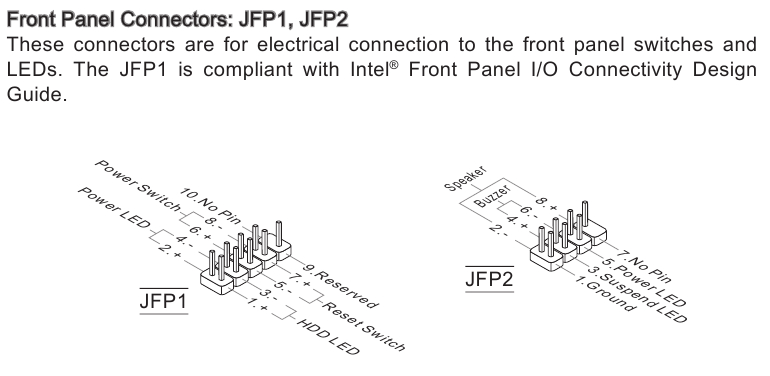

Пример разводки есть на этом форуме отличия buzzer от speaker

Там же: "На средние контакты (buzzer) прицепил LED, он загорается вместе со скрежетом встроенного в плату бипера.".
Получается, BUZZER такой же динамик, как и SPEAKER, только с большим сопротивлением, или выход на какую-то плату расширения, например на модем... Хммм... Или на два динамика, подключенные последовательно. Вроде, на старых брендовых IBM встречались два динамика... (Проверил модели IBM PC, IBM PC/XT и некоторые другие. В них динамик подключен к 5 В. Разъем с ключом и заземлением).



Интересно!

На "Вогонсах" мне сейчас написал один владелец Aztech: к его новой карте поставлялся проводок для PC Speaker - и да, с одним только красным разъёмом. Зачем тогда было распаивать второй?..

--- добавлено 11 авг 2019, предыдущее сообщение размещено: 11 авг 2019 ---

Посмотрел отрывок из руководства пользователя: оказывается, PC Speaker можно подключить и к разъёму "Phone" на той же звуковой карте, на котором уже все четыре штырька:

Что, у MPC другая распиновка была? Или это как раз те некоторые материнские платы, которые задействовали все четыре разъёма для PC Speaker?

Да - подумалось, что второй контакт на основном разъёме "PC Speaker" мог предназначаться для регулировки громкости. Которая у меня на карте ампутирована, потому и ничего не слышно.



Может кому пригодится, иногда нужны драйвера для старых звуковых карт. Вот тут много моделей прошлого и позапрошлого десятилетия: Audio Card Manufacturer List На ESS полный набор!



По Вортексам совсем ничего, да и по креативам много чего нет



@Fantella1978, на Aztech, увы, тоже ничего...



C Ацтеком проще, он в ДОСе и так эмулирует либо SB 2.0, либо SB Pro, а в винде есть драйверы.
