Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Я бы сказал, что в нём просто убрали эмуляцию 8237 и 8259. Отсюда и все обломы.



А в чем тут может быть дело? Драйвер не видит звуковую.



DOS 6.22, установленный отдельно. Ямаховский драйвер под RealDOS проинсталлирован.



Обновил драйвер до 3.16, взлетело.

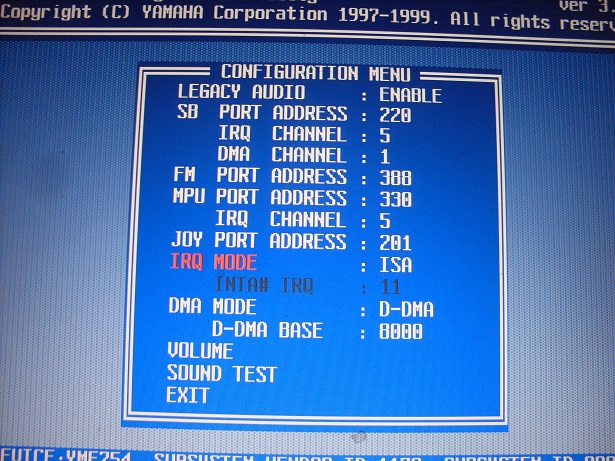

Работает как-то странно

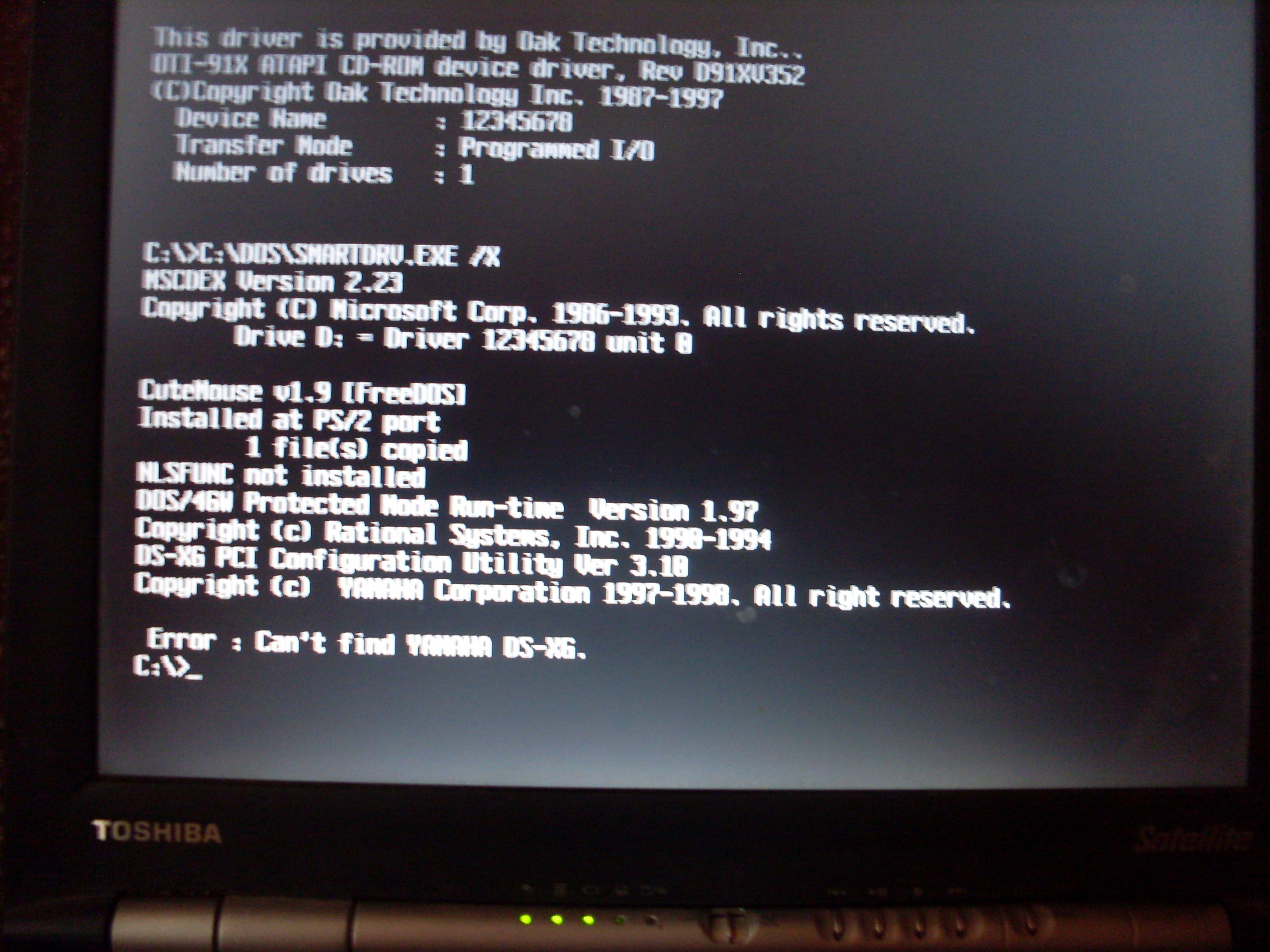

При установке стандартных драйверов такая фигня получается

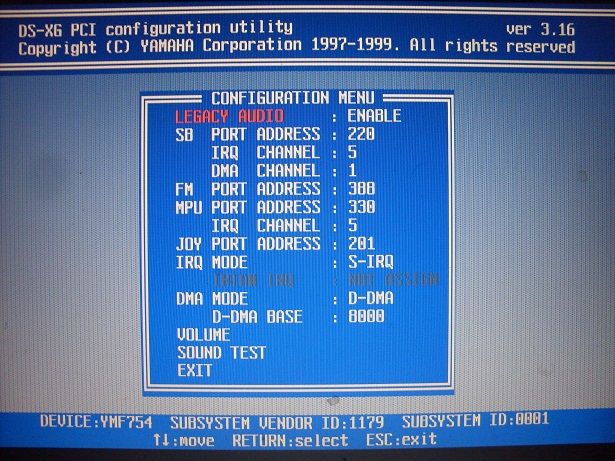

А вот так работает, если драйверы с вогонсов использовать, хотя не понятно, как оно так работает.



Но звук/музыка под чистым досом есть.



Yamaha какая?



754
на нижнем фото видно модель



Не в службу, а в дружбу. Фото чипа звуковухи и какая "мать". Если получится соберу дома такую же и буду экспериментировать. Про результаты поделюсь...



Ноут тошиба S2800-400.
Извини, разбирать не буду.

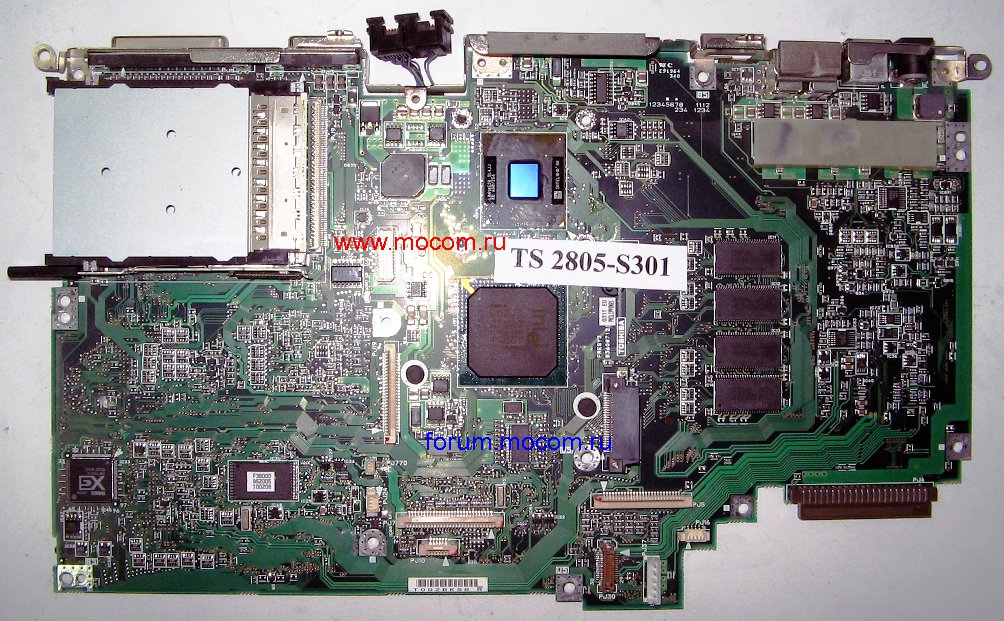

Хотя фото где-то было



Извини, я подумал системник...
<Toshiba Satellite S2800-400
15” 1024х768, PIII 750, 440ZXM, 64Mb на плате + 128Мb в единственном слоте, S3 Savage iX 8Mb, звук Yamaha, 2xPCMCI, Модем 56К, LAN нету, 2хUSB , LTP, VGA, TV-out, FDD, DVD-ROM> - не она?



Я его слегка апгрейдил, добавил памяти до 320, вместо модема WIFI карту поставил и SSD.
Решил просто в целях эксперимента на другой диск поставить отдельно DOS + XP в дуалбут, так как оказалось, что 98/Me мне особо на этом ноуте и не нужна
Под тем DOS-ом, который с 98SE, помню, тоже какие-то траблы были со звуком.



Звуковушка в БИОСе на каком прерывании? (Если так не видишь, то посмотри в AIDА). Есть трабла, когда сама Yamaha ставится на 5-е прерывание и в DOS-е пытается эмулировать SB Pro на том же. Развел на 5-7 - стало нормально. Попробуй!



Это же ноутбук, там биос без таких опций.



Здравствуйте! ISA слота нет, так что рассматриваю только PCI. Я не нашел в списке Vibra 128, поэтому решил спросить.
Будут ли данные аудиокарты видеть Dos игры и игры, запущенные из Win98?

Sound Blaster PCI128 (Vibra) CT4810
Sound Blaster PCI128 CT5808

Понимаю, что это так-себе карточки, но вот насколько они так-себе представить сложно без наглядного сравнения.

1. Но все-таки, в Stonekeep и Exhumed, например, нормально ли будет играть?
2. Какая из них лучше (безглючней)? Могу взять обе, если скажете, что стоят они того, в запас.
3. Что это за доп.шнур (питание?) у некоторых карт и почему не у всех?

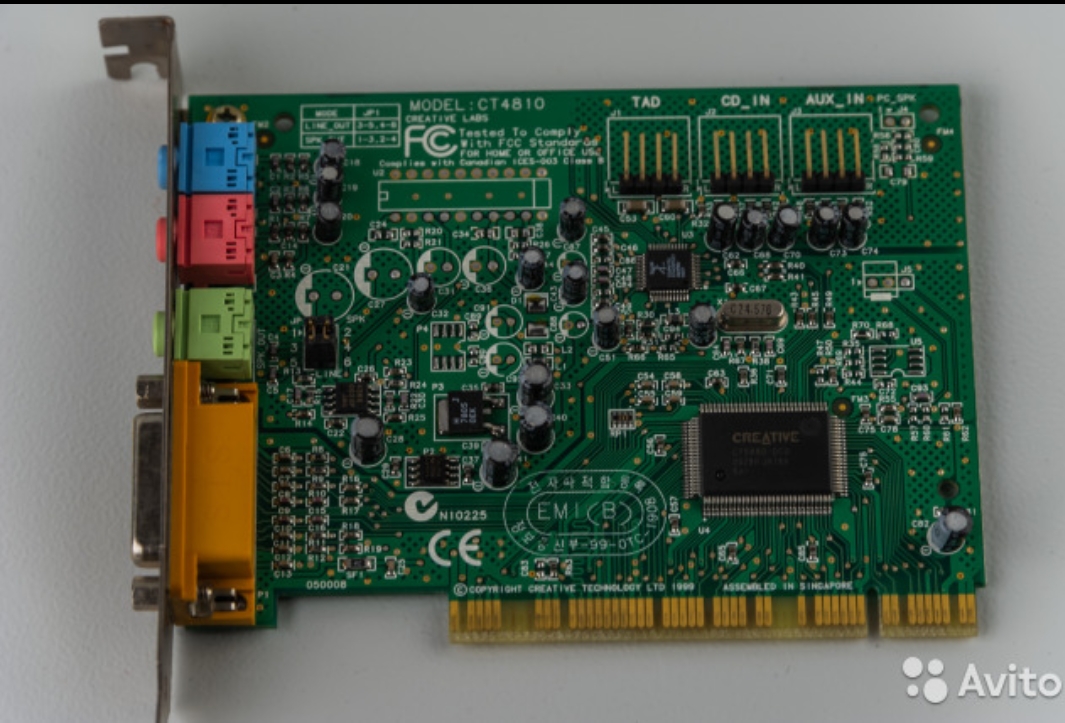

4. И еще вопрос. 4810 почему-то разные на вид.


P.S. Если знаете какие-нибудь еще не дорогие PCI модели работающие в dos и win98 - можете подсказать названия.



Yamaha YMF724
Yamaha YMF7x4 Guide \ VOGONS



Кабель CD-Audio для подключения CD/DVD-ROM к звуковой карте. Иногда идет в комплекте, иногда покупается. Желателен для игр DOS и Windows 3.x/95/98 с аудио дорожками на CD - музыка. В последующих версиях Windows (а так же Windows /95/98 с WDM драйвером звуковой карты) CD-аудио передается через IDE.

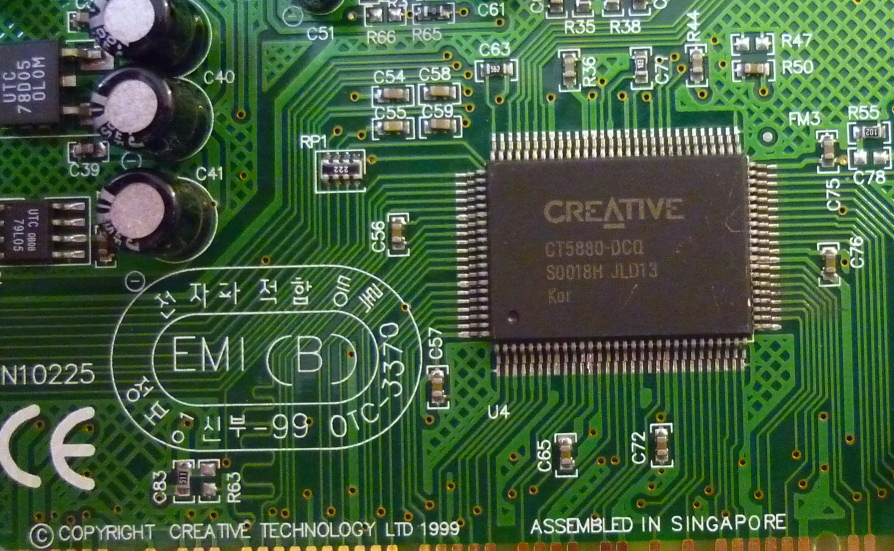

4810 выпускались с двумя разными микросхемами Creative CT5880-DCQ (перемаркированная Cristal SoundFusion(tm) CS4281) и Ensoniq ES1370 (или из этой серии или перемаркированная в Creative, но маркировку не помню)
Есть модели с усилителем (длинная микросхема рядом с синим разъемом) для подключения пассивной акустической системы и без усилителя. В моделях с усилителем перемычками устанавливается используется он или нет.
Offtop

Если включен усилитель, то лучше не подключать наушники. При включении и выключении компьютера усилитель выдает сильный щелчок. Берегите уши =). Внешний усилитель тоже лучше не подключать.

CT5880-DCQ на столько ограничена, что для DOS ее можно не рассматривать. Я даже драйвера от Creative еще не смог подобрать нормальные. См Crystal SoundFusion CS4281 Hard - Звуковые карты для DOS.

Ensoniq ES1370 сам не использовал. Примерно так:
"Многопоточный вывод звука (16 разрядов, до 48 кГц, до 64 потоков).
Синтезатор программный, до 32 голосов, наборы GM объемом 2/4/8 Мб.
С 4- и 8-мегабайтными банками поддерживается набор тембров GS.
Совместима с Soundscape
Примечание: в 1998 году Ensoniq Corp. была приобретена компанией Creative Technology. В 2002 году подразделение E-MU/Ensoniq было закрыто."
Примечание: в зависимости от страны, в которой приобретена звуковая плата, она может называться по-разному:
- Creative Ensoniq AudioPCI
- Creative Sound Blaster 16 PCI
- Creative Sound Blaster AudioPCI 128
- VIBRA 128

Лучше взять 4810 с микросхемой Ensoniq. Точно проблем меньше будет.

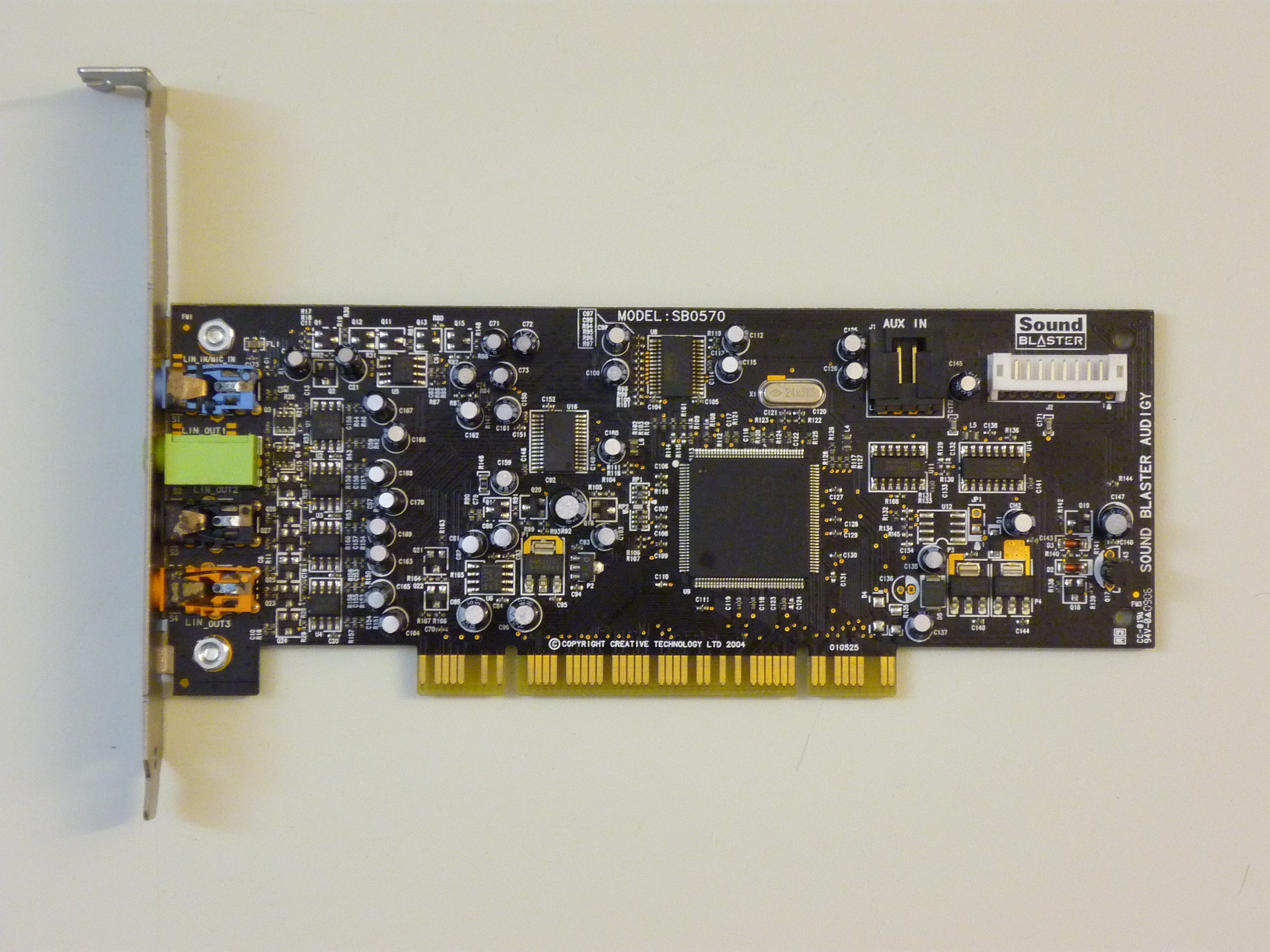

Пока самыми простыми в использовании и относительно дешевыми (можно взять рублей за 250-400) считаю SB Live! и Audigy 1 (кроме Audigy SE (SB0570) и подобных огрызков).

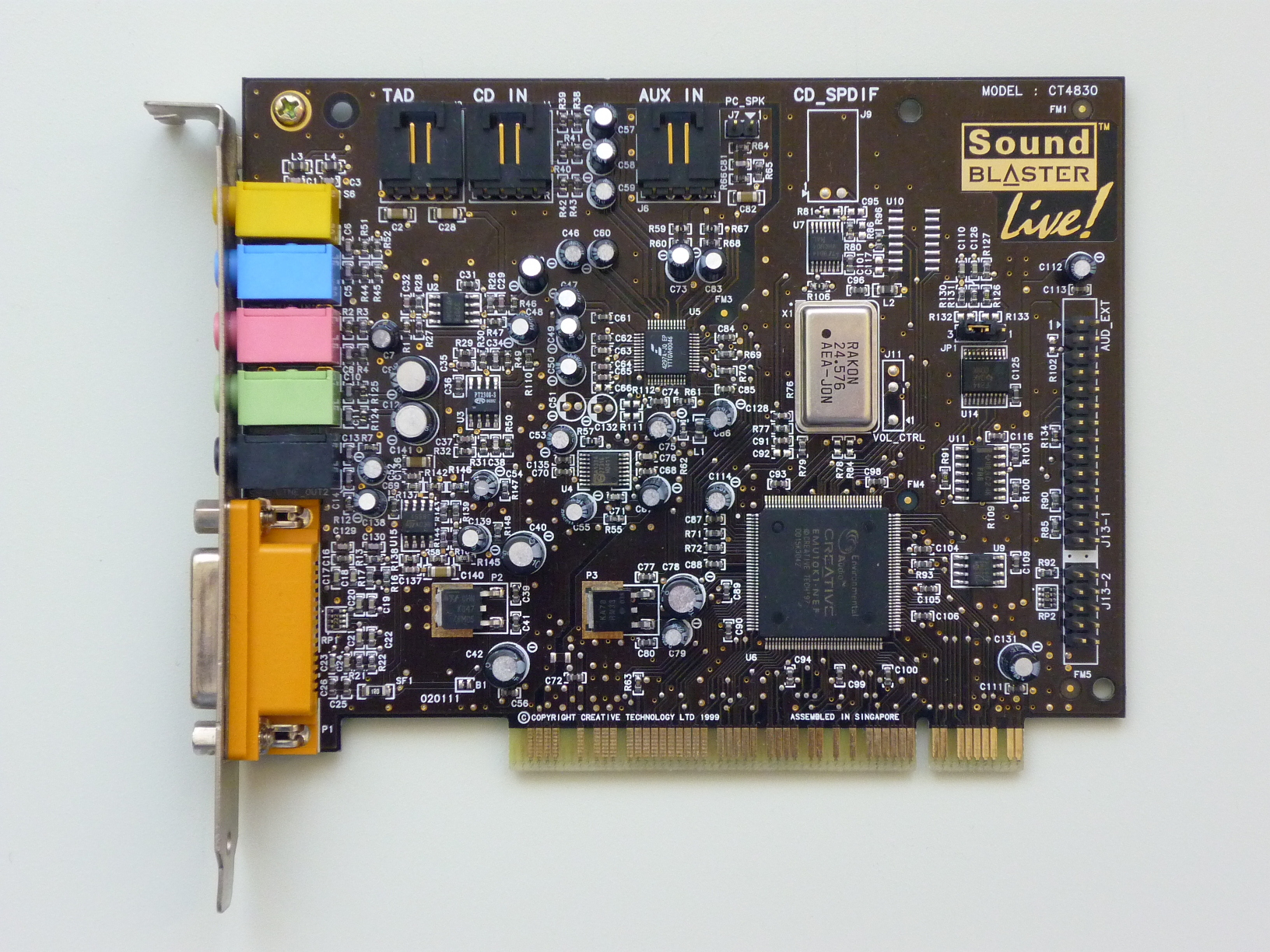

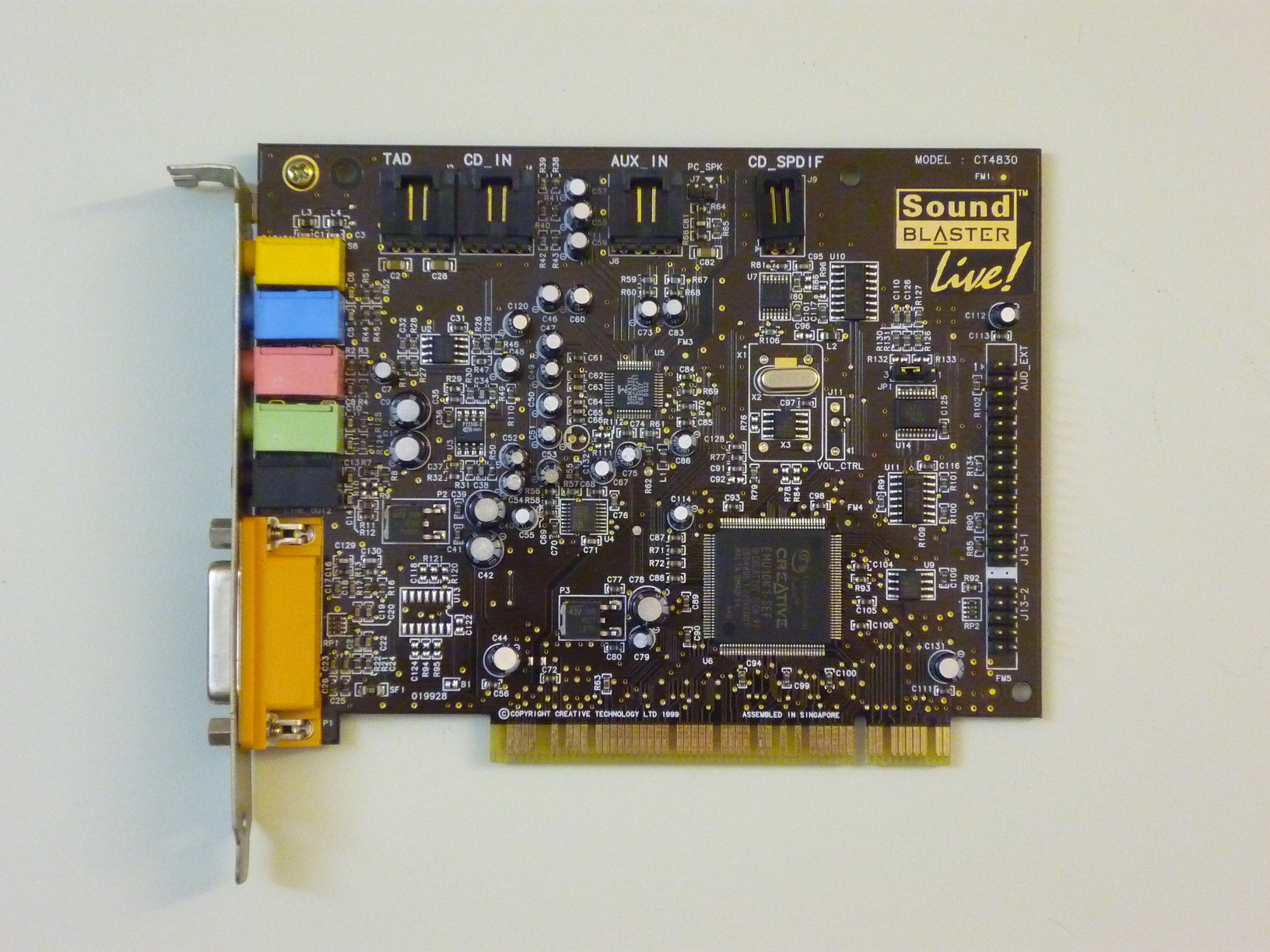

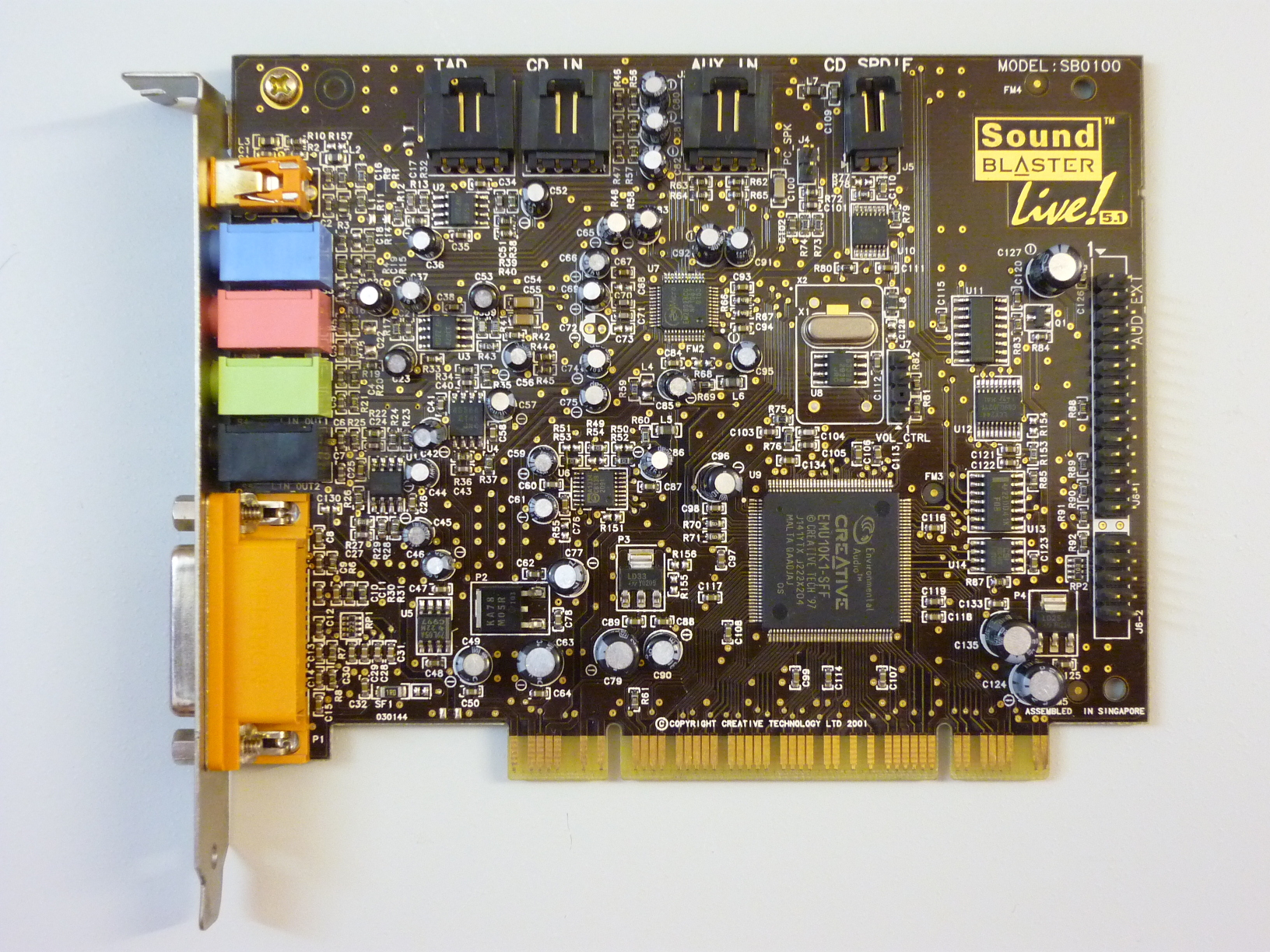

Нормальные выглядят примерно так

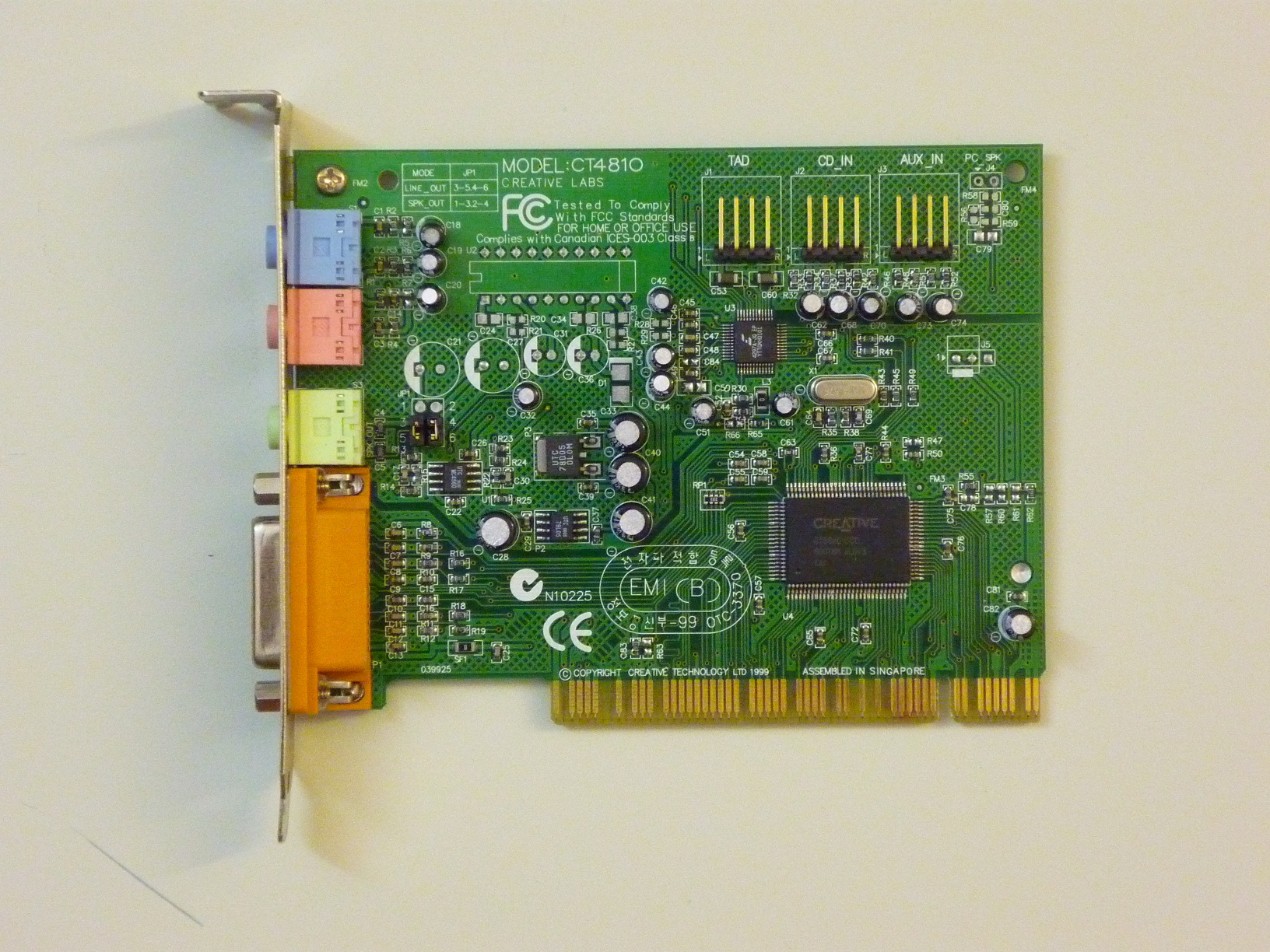

Огрызки так:

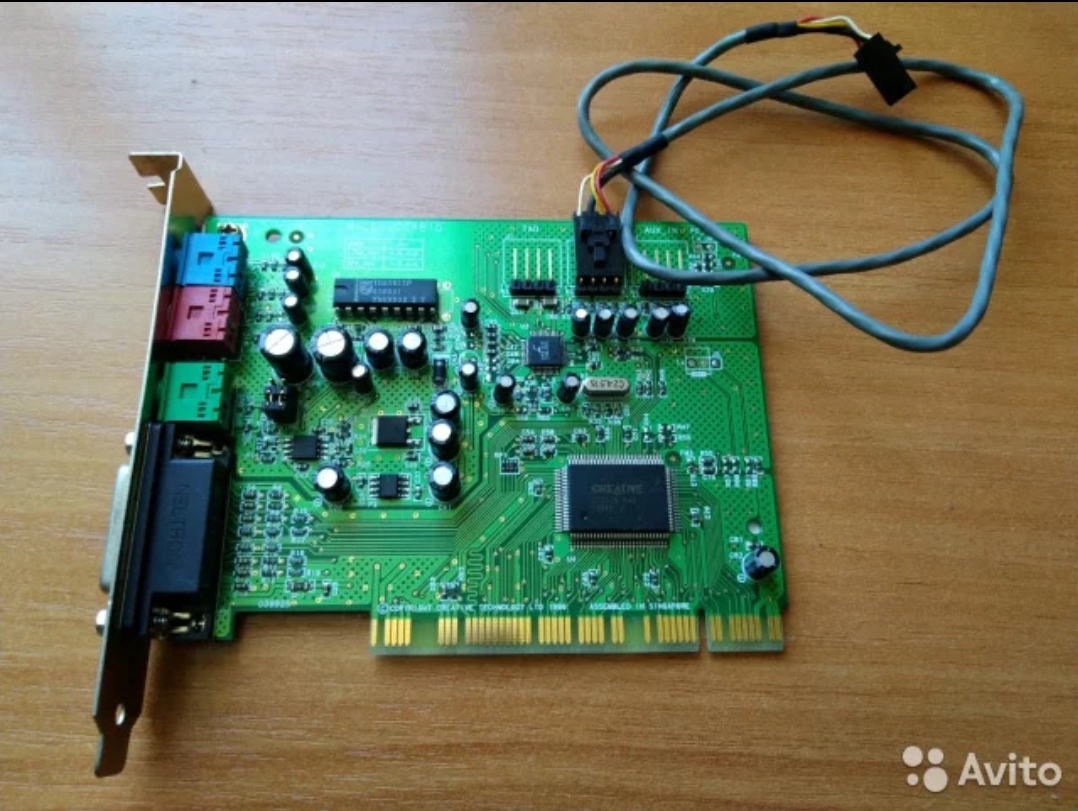

У меня есть CT4810 c микросхемой CT2518-DAQ и усилителем, карта похожа внешне на то фото с звуковым шнурком, как она?



Вероятно, перемаркированный Ensoniq ES1373. Чтобы узнать точно нужны VID и PID устройства. Это самый надежный способ.
Скорее всего, у вас VEN_1274&DEV_5880 или VEN_1274&DEV_1371.
Проверить не могу. Драйвер для DOS должен работать SBPCI.zip: Easy MAMECab -- Sound Blaster DOS drivers

Например, здесь Ensoniq AudioPCI - Wikipedia почти в самом конце упоминается, что "The CT5880 chip is a relabeled ES1371, may be found on some cheap cards i.e. SB Creative VIBRA 128 PCI." Однако, моя карта с такой микросхемой имеет код оборудования VEN_1013&DEV_6005, что соответствует Cristal SoundFusion(tm) CS4281.

Такое эмпирическое наблюдение, не обязанное быть истинной: карты с распаянным усилителем имеют чип Ensoniq.



А вот так =) Код внутри микросхемы. Ее не меняли. Лишь снаружи маркировку новую нанесли. Creative с самых первых звуковых карт таким занимались.
Можно сказать, что Creative покупает чужие разработки и внедряет их в массы под своим товарным знаком.



Да, пожалуй, действительно стоящая вещь. Вот статья о ней:
YMF-7x4 vs DB50XG vs SoftSynthesizer S-YXG100

А вот наглядный тест звука в играх:

---
Кстати, а что вы скажете об Crystal CS4281?



А какой вариант предпочтительней для MIDI в Win98/DOS для платы без ISA слотов?:
а) ES1938 Solo-1 - тестировал на DOOM и Duke Nukem 3D понравилось меньше чем YMF724 хотя и неплохо
б) YMF724 - тестировал на DOOM и Duke Nukem 3D зарекомендовала себя отлично
в) Aureal Vortex Diamond Monster MX300 + DB50XG некак не могу заставить звучать в паре, добивался ток через эмуляцию SB или SB + встроенный MIDI синтезатор Вортекса, звучит неплохо но однозначно проще YMF724
