Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по ISA звуковым картам ESS от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, при этом редкими их тоже не назвать. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно смело подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти EEPROM.

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Карты на ранних чипах Aztech (AZTS…) не используют Plug&Play и не поддерживают интерфейс MPU-401. Большинство экземпляров первого поколения могут работать в режимах Sound Blaster 2.0 (моно), Adlib, Covox и Disney. Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM2812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, который тоже лишён поддержки Sound Blaster Pro под DOS (только моно). В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. В этой связи ответ на вопрос, какая карта Aztech лучше, обычно сводится к выбору между AZT-2316 (3-е поколение) и AZT-2320 (4-е поколение).

Для системы без Plug&Play (386 или ранние 486) оптимальной будет nonPnP карта на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).



Offtop

Ты за диалогом не следишь что ли?
Речь была не про цены, а про "фетишизм" и судя по тому набору, что у него в подписи, он сам - тот ещё "фетишист".

Ты не путай оригинал и галимую поделку.
С таким же успехом, нах. вообще покупать все эти Ultrasound, Voodoo, комп под них с нужными слотами, шинами, чипами... ЗАЧЕМ? Бери самый дешевый и БЮДЖЕТНЫЙ СОВРЕМЕННЫЙ ПК и ЭМУЛИРУЙ ДОСБокс со всеми приблудами!
Нах. тратить бабки и городить какой-то ещё один "сетап", когда ЛЮБОЙ современный (и лет 15 минус) комп сделает эту работу да ещё и лучше?!

Да, и на стены можно навешать репродукций с картин, которых вы вообще даже физически купить не сможете даже если ограбите все банки мира. Купите в переходе репродукцию и наслаждайтесь. А можно вообще скачать и распечатать.
Я как с дураками общаюсь сейчас, ей богу.

А по Роланду: дык музыканты до сих пор используют это "старьё" и оно очень неплохо справляется со своей задачей и они, кстати, почему-то вообще не воспринимают тот же SCVA как альтернативу оригинальной железке. Такие дела.
И еще, тут писали, что в свои годы он стоил адекватно, так вот нет, он стоил НЕАДЕКВАТНО, как и всё профессиональное оборудование! И да, по мне, так его "адекватная" цена баксов 20 сейчас, но реально, его цена около сотни и меньше она скорее всего уже не станет, а станет только дороже по причине того, что это всё уже стремится в раритеты и становится их всё меньше.



А такой вопрос. В описании ноута указано

Crystal CS4299-A Codec Chip 16-bit stereo, Windows Sound System Ver.2.0 Sound Blaster® Pro compatible (in DOS box only) 3D sound support with HRTF 3D positional audio Direct 3D Sound Hardware acceleration for DirectSound and DirectMusic Full Duplex support MIDI Support

Что означает это "in DOS box only"? При запуске досовской игры непосредственно под Win98? Или в режиме эмуляции MS-DOS?



Естественно, из под вЕнды (в окне), дабы дрова использовались виндовозные.



Т.е. звуковую карту настраивать дополнительно никак не нужно (после установки драйвера), а в играх нужно приписывать те же настройки, что и для стандартного Sound Blaster?



Открой консоль и введи команду SET.
Посмотри есть ли переменная окружения "BLASTER" и какие значения там установлены.



Да пока там ничего, кроме ХР, не установлено, смотреть нечего. Как я понимаю, нужна 98SE или Ме, под ХР это хозяйство работать не будет (если вообще игры запустятся)
Я просто прикупил на днях для опытов пару 15ГБ дисков 50pin, вчера вроде как удалось подружить один через адаптер на 44pin с ноутом, сейчас думаю, что ставить.



Дрова на звуковуху стоят?
Звуковуха в винде работает?
Открой command.com, введи в ДОС-окне SET



Картины Пикассо тоже не дешевеют. Тем не менее, вряд ли я их себе на стену вешать буду.



Полагаю, что они тебе вообще "по-барабану"? Но вот когда ты в какой-то теме и чем-то увлекаешься, то вполне разумно себе купить недешевую вещицу, которая будет доставлять тебе удовольствие, но при том, которую ты еще и всегда в состоянии продать дороже чем покупал.



Несколько "диких" вопросов.

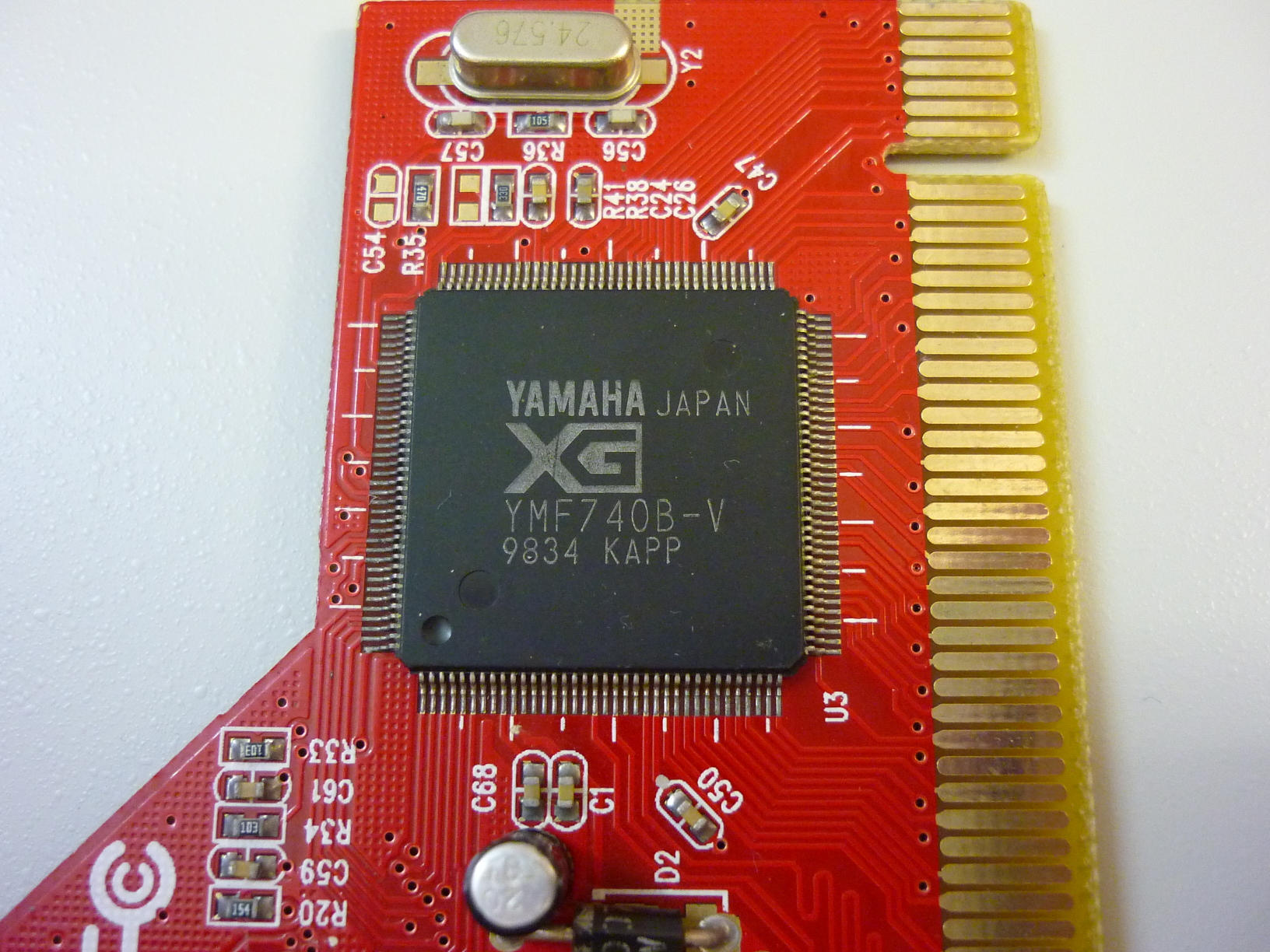

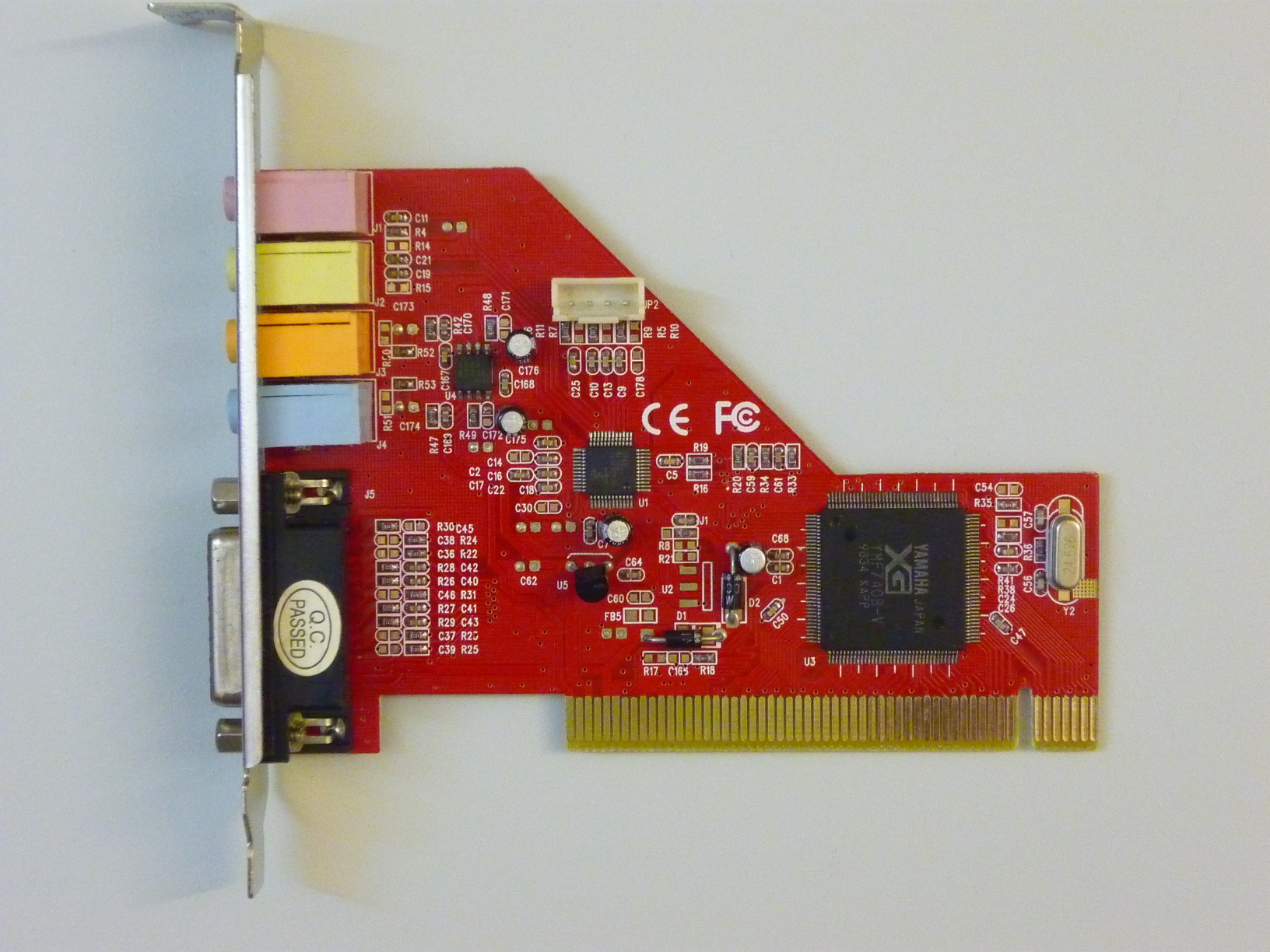

Занялся звуковой картой на микросхеме Yamaha YMF740B-V (PID 1073 VID 000A). Необычный красный текстолит.

Для меня это первая карта на микросхеме Yamaha (даже SB с ними еще не встречались) и я не совсем понимаю вот что: есть у YMF740B-V в DOS поддержка wavetable в каком либо виде? Например, чтобы в DOOM выбрать MPU401 и услышать музыку.
Здесь в форуме было упоминание, что не поддерживает вообще, только эмуляция SB.
Из спецификации на YMF740C (ближайшее, что смог найти) "By using the Software Driver from YAMAHA, PCI Audio
provides 32-voice XG wavetable synthesizer with Reverb and variation." Общая фраза, операционная система явно не указана.

UPD
С первым вопросом разобрался.
Yamaha YMF7xx - Wikipedia
"Legacy support includes an OPL3 FM synthesizer, Sound Blaster Pro (22 kHz 8-bit Stereo) emulation and MPU-401 compatible MIDI interface. In addition to OPL3, DOS applications running under Windows 9x/Me can also use the XG tone generator."
Под чистым DOS только SB Pro и никакого wavetable.

Второй вопрос.
Драйвер v. 3.16 для DOS, материнская плата на чипсете VIA Apollo Pro133Z, т.е. поддерживается только INTA и требуется запуск Dsdma.exe.
В том-же драйвере v. 3.16 запуск выглядит так:

Код:

@echo off
setupds /s
if errorlevel 2 goto loadtsr
set blaster=A220 I5 D1 T4
goto break
:loadtsr
DSDMA
:break

Но, при работающем DSDMA запуска setupds для конфигурации вызывает зависание. Так и должно быть?
Так же вызывает зависание запуск других программ. Например, мне пришлось перенести запуск драйвера мыши до запуска DSDMA.


YMF7x4 FAQ (YMF724, YMF740, YMF744, YMF754)
Версия 3.16
Андрей Ревво
Ссылка на архив: Wayback Machine
Ссылка на копию: Содержание Общие вопросы Что это за карты, в чём отличие, какие покупать, проблемы поддельных карт, что поддерживают и т п
Файл с оригиналом в приложении



@Strannik_, у меня была подобная поделка на PCI из серий Yamaha OP3SAx (обычно они еще WSS поддерживали) нормально заработала только когда в биос вручную разнес все что возможно + отключив что можно было отключить хотя бы временно, чтоб irq\dma освободить. Эта же больше на близкого родственника CMI8738 смахивает, под маркой ямахи.



@Tigoro, IRQ и DMA у нее отдельные. Микросхема точно Yamaha: VID/PID соответствуют. YAMAHA DOS Utility v. 3.16 определяет карту корректно. При запущенном DSDMA звук в играх есть. Без DSDMA - есть музыка Adlib (в Fury of the Furries при этом отключатся спикер).
Если рассматривать со стороны DOS-игр, то серия Yamaha YMF7xx использует "настоящий" синтезатор OPL3 FM (внутри основной микросхемы).

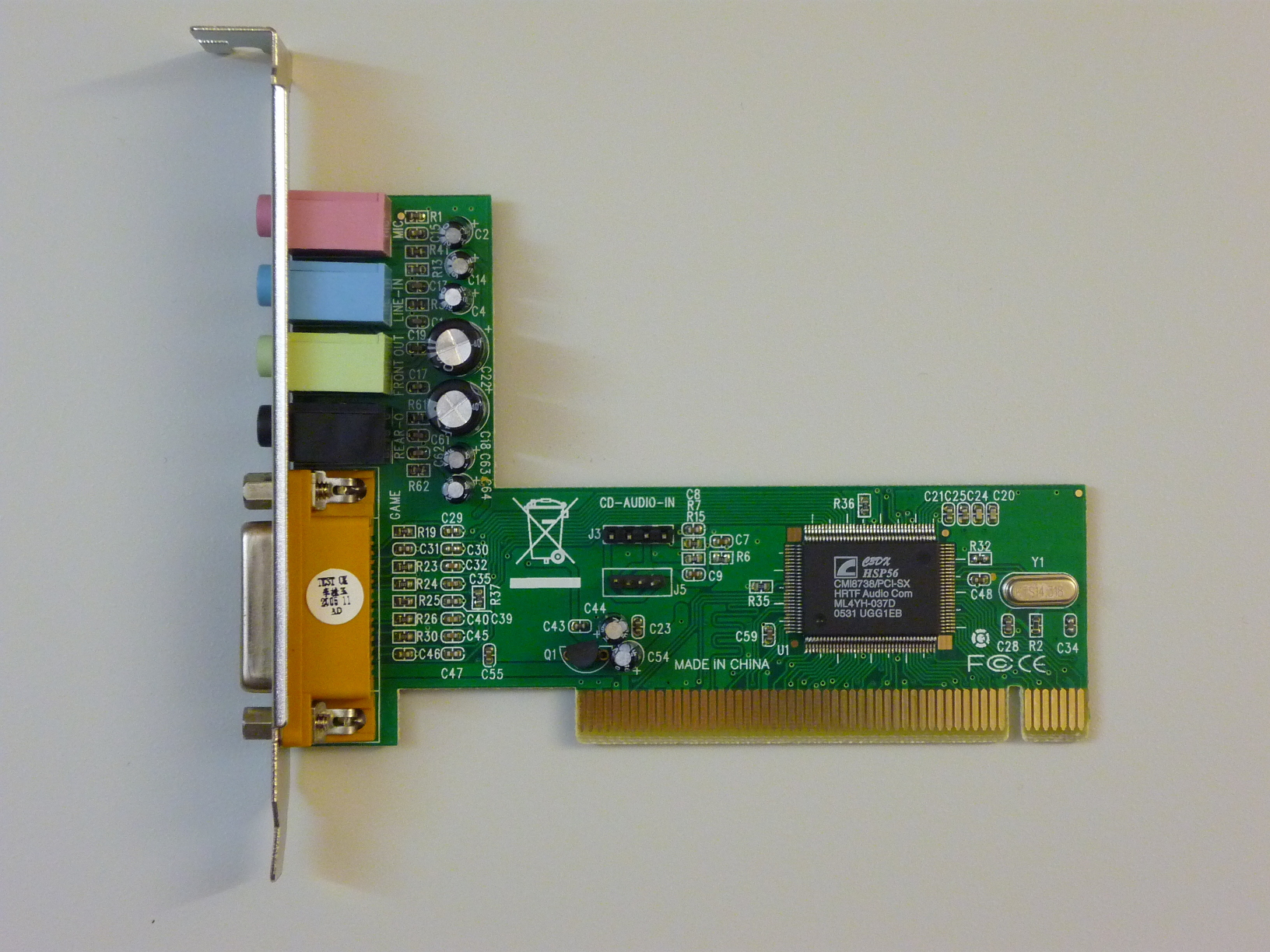

Нашел в запаснике C-Media L-8738-4C (CMI8738_PCI-SX)

Как и ожидалось, у нее другие VID/PID: PCI\VEN_13F6&DEV_0111&SUBSYS_011113F6&REV_10\3&61AAA01&0&60
Запустил на CUV4X Rev 1.03 (Asus) с драйвером DOS_V21_1.98 под DOS 6.22. Эмулирует SB Pro. Естественно, без WT.
В играх с ней всё очень печально. Ни в одной, из десятка протестированных, звук не заработал полностью. Возможно, несовместимость с чипсетом VIA. Требуется проверка на Intel.



С ней как повезёт. На тестовом стенде на VIA карты на 8738 работают по разному. Возможно из-за разных вариаций самого 8738, возможно ещё из-за чего.
Сталкивался как с нормальной работой, так и с проблемами. В частности на текущей карте тестового стенда с DOS играми всё плохо. В том же Wolf3D смог получить только крики и выстрелы, музыка не воспроизводится никак, часть звуков выдаётся только спикером. В Doom есть звуки, нет музыки.

--- добавлено 11 янв 2020, предыдущее сообщение размещено: 11 янв 2020 ---

ЗЫ. Текущая 8738 в стенде тоже Г-образное УГ, с местами похожей, но всё же другой разводкой. Чип тот же 8738З/PCI-SX.



фух, освоил я таки за пол года 250 страниц, весьма увлекательно вышло, нешуточные тут склоки и интриги - не хуже таки санты барбары узнал\вспомнил много полезного. Но остались таки вопросы, если уважаемые господа - прольют свет - буду признателен. А именно: заинтересовала меня обычная китайская заглушка на ес688 чипе nbgf https://newauctionstatic.com.ua/off.../edison_gold_16_ess_audiodrive_es688f_isa.jpg, обычная такая сбпро\адлиб карта, на ней имеется разьем под дочку, как тут уже писалось ранее - чип этот не поддерживает дочки, и действительно, при подброшенной дочке нет и намека на звук. Так же тут упоминалось, что это некий SBMIDI интерфейс, найти информацию о котором я так и не смог, кроме как в каком-то креативовском сдк, что для меня малопонимаемо. диагностические тулзы с вогонса - пишут что миди порт находится в дизабле и конфигуратор на активацию не дает ничего, хотя прерывания и тп меняет. Так же инфа была о неком резиденте, который активирует порт, эта прога mpuenable так же была взята от туда и ничего не принесла. Вопрос - ест ли достоверная информация что это за порт, как с ним работать и получить звук, ну как-то неверится, что гребенка есть а звука нет ))

после этого пойду видео осваивать там вроде тоже много букаф



Если я правильно помню, то SBMIDI будет работать только в играх, которые поддерживают вывод звука таким образом. Особенность тут в том, что альтернативно умные криативовцы завернули миди-команды на свой сигнальный процессор в тот же самый порт (220 по умолчанию), на котором весь остальной PCM-звук висит. Так что, особых надежд питать не стоит. Ставьте рядом ещё одну карточку с нормальным MPU-401 совместимым выходом.



А разве у нее, "как у всех", нельзя снять МИДИ-команды с гейм-порта?



@MAN-biker, а откуда они там возьмутся? Данные с иса-шины должны быть преобразованы MPU-401 совместимым устройством или схемой в сигналы, совместимые с MIDI-интерфейсом. Гейм-порт - это отдельное устройство с отдельным подключением и адресом. То, что на свободные пины этого же разъёма выводят иногда и MIDI-сигналы - просто экономии для.



На этой карте может быть не только 688, но и 1688. У второго встроенный ESFM синтез, вместо внешнего OPL3, и ЕМНИП, нормальная реализация MIDI.



@Колючий, да, но конкретно у варианта на фото присутствует внешний YMF, а значит это 688.



Все верно, карта один в один на 688, поставить вторую карту - не проблема, такой задачи нет просто - я хочу получить звук именно с гребенки. Да и потом - а почему речь идет о креативе, если чип совершенно другого производителя, они же не делали тупо клон, а выпустили свой продукт с поддержкой сбпро. В моем представлении - она должна работать, вопрос как заставить, может там распиновка иная или нужна другая прога для активации, неужели никто никогда не пытался получить звук с дочки на 688 чипе?
