Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@MAN-biker, ну там своё ценообразование, сродни аудиофилии всё это.



В дополнение к сообщению Hard - Звуковые карты для DOS

Предлагаю вашему вниманию утилиту настройки PnP звуковых карт под DOS - Unisound.
Работает на системах с процессорами 8088/8086/80286/386...
Поддерживает достаточно большое количество звуковых карт.
Offtop

3- Supported cards in the current version (v0.71c):
============================================================================
I know that this list has many card models missing, but I added the models
I could try, and I think this list cover about 90% of the most used cards
for casual retro-gaming and testing.
Creative:
----------------------
- All SB16 PnP and non-PnP (software-configurable) cards, including all
ViBRA16/S/C/XV/CL, Phone Blaster... (No need for DIAGNOSE.EXE for non-PnP)
- SB AWE32 PnP and non-PnP, AWE64, SB32PnP. EMU8K initialization included
(to enable FM and built-in wavetable sound, so no AWEUTIL /S needed. No
soundfonts loading though).
On all Creative cards, DSP version is displayed at init time.
On AWE cards, total memory detected is displayed at init time.
Check section 5.1 for a complete list of successfully tested Creative models
ESS AudioDrive:
----------------------
- ES1868F single chip cards
- Guillemot Maxi Sound 64 (ES1868 + SAM9407 versions only) SAM9407 firmware
uploading and initialization included (to unmute output sound).
- ES1869F single chip cards
- ES968+ES688 and ES968+ES1688 dual chip cards. (Caution with these ES968
combos! Different manufacturers share the same Vendor ID with totally
different resources. It has been tested with 2 different cards, but yours
may not behave correctly). If you have problems with the initialization,
use the PNP jumper in the card.
Yamaha:
----------------------
- YMF71x single chip cards. OPL-SAX, OPL-SA3... (Tested with YMF719-S
and YMF718-S based cards)
Avance Logic:
----------------------
- ALS007 chip based cards.
- ALS1xx chips (Tested with ALS100, ALS100+ and ALS120)
Diamond Technologies:
----------------------
- DT-0197H chip cards (clone or re-branded ALS007 chip).
Aztech:
----------------------
- AZT2320 chip based cards.
Rockwell:
----------------------
- RWA01x (WaveArtist) chip cards (Tested in RWA010 chip based card).
OPTi:
----------------------
- OPTi 82C925 + AD1845 combo only. (Awful card. Not very stable)
- OPTi 82C931 and 82C933 chip based cards.
Crystal (Cirrus Logic)
----------------------
- CS423x chip based cards
- CX423x chip based cards
C-Media:
----------------------
- CMI8330 chip based cards. (Audio Excel...)
AD SoundPort (Analog Devices):
------------------------------
- AD181x chips based cards (AD1816/A, AD1815, AD18max10...).
Some Terratec and Aztech cards use these chips.
Advanced Gravis:
------------------------------
- Gravis Ultrasound PnP (AMD Interwave chip). Centered in Classic GUS
compatibility only (No SB emu, no MPU, no IDE).
The amount of RAM installed is displayed at init time.
ROM name and size is displayed at init time (Informative only)

На данный момент утилита активно обновляется.

Тема на Vogons (здесь же можно и загрузить последнюю версию): Universal ISA PnP Sound Card Enabler for DOS v0.71c (UNISOUND) \ VOGONS
Видео:

В одном из моментов закадровый голос сетует, что Unisound сложно найти гуглением, т.к. обычно ищут драйвер звуковой карты, а Unisound является утилитой.

Проверил работу программы на системе с 286 процессором.

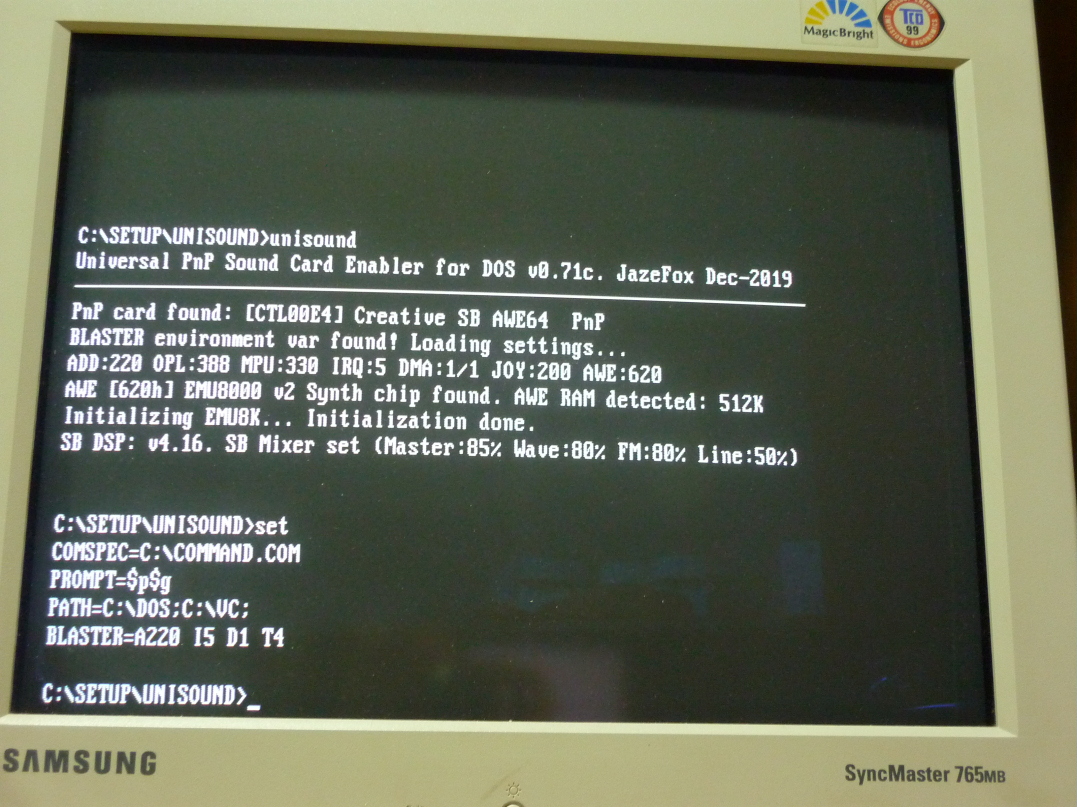

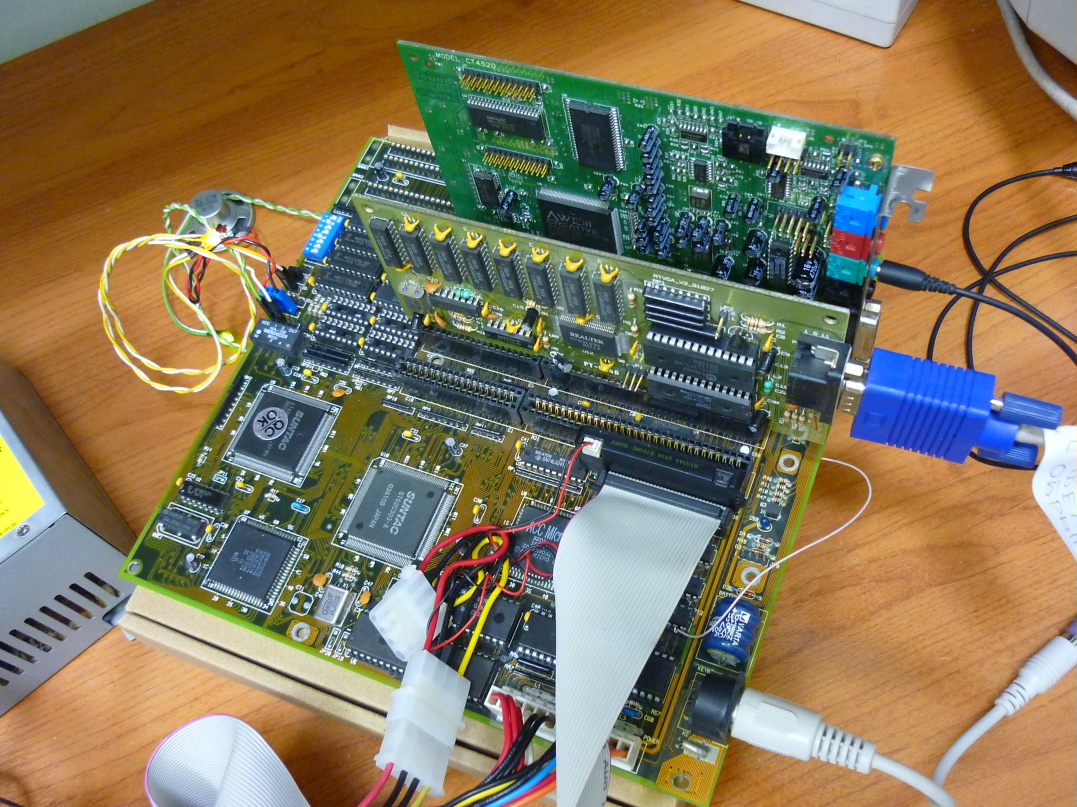

Creative Sound Blaster AWE64 (CT4520) успешно инициализировался. Звуки и музыка в DeathTrack 1989, Prince of Persia 1990, Supaplex 1991 проигрываются.

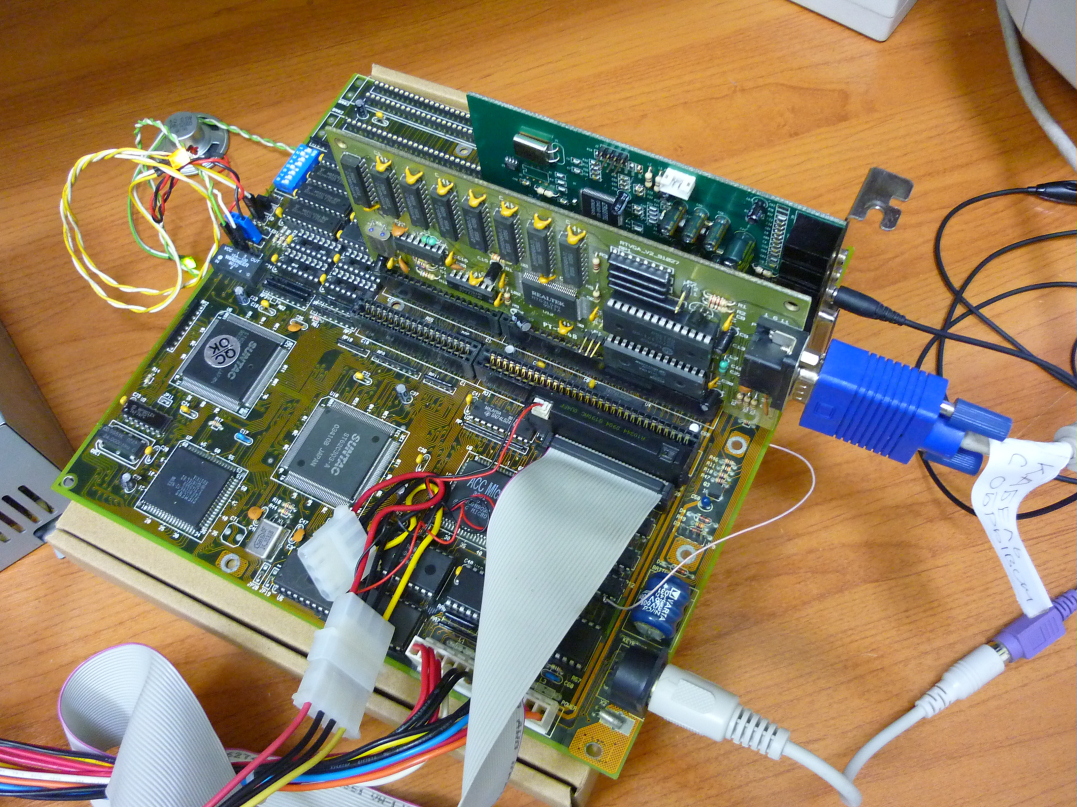

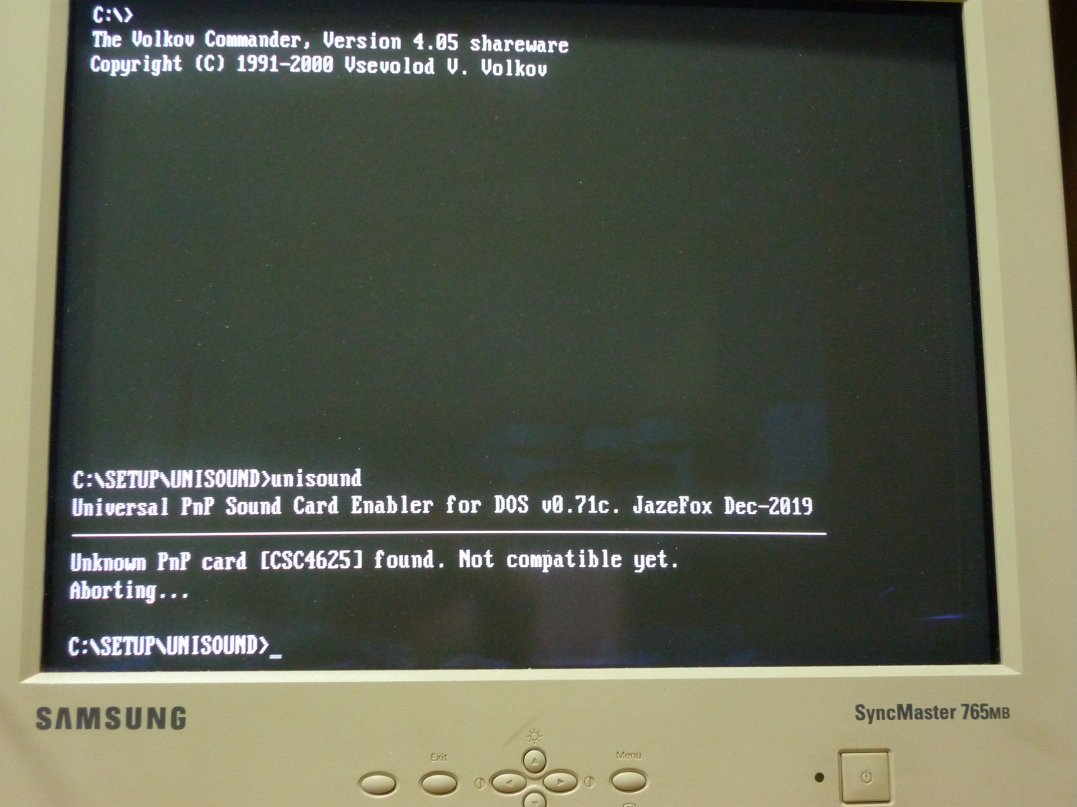

Crystal CX4236B-XQ3 ISA не запустилась, не смотря на то, что заявлена поддержка. Плохой контакт в разъеме не исключается.


Даже текущая версия Unisound 0.71c уже интересная утилита для очень старых систем.



Круть, НУЖНО В ШАПКУ!



Ну кто хочет переплачивать, покупает за 10. Я покупал за 5000 руб в прошлом году.

--- добавлено 8 июн 2020, предыдущее сообщение размещено: 8 июн 2020 ---

Кто-нибудь пробывал подключать Disney Sound Source и Adlib OPL3LPT в один порт LPT? Попробывал Covox так работает (Covox через Disney Sound Source, но при этом Covox будет давать помехи при выборе Disney Sound Source), но в играх невозможно одновременно выбрать и то и другое. В случае с Adlib можно выбрать его для музыки, оно работает?



А тем временем человек и магазин dreamblaster/serdashop пилит реплику Cancun FX.

Дождался я, наконец, от него вещицы, которую хочу купить. Владел когда-то канкуном, и могу сказать, что дочки, более похожей по звучанию на Roland SCB-55, я не встречал.
Недаром Roland в те годы подавала в суд на Dream, предъявляя по поводу внезапно своих инструментов в этом банке Dream. Дело закончилось мировой и чипы эти легальны.



@дядя Лёша, вопрос в том, какой будет ценник. И "похожий" по звучанию это всё же не оригинал, вопрос насколько и какие отличия.
И опять же (опять ценник вспоминаем), возможно, что оригинальный SC-55 купить проще? Только если есть задача иметь именно "дочку" для компактной ВНУТРЕННЕЙ установки в ретро-комп?
Но по мне так внешний роланд куда понтовее смотрится... да и звучит.
А если не ради "старого сетапа", а для эмуляции - вообще железки уже давно не актуальны по сути.

PS: но готов подтвердить: оригинальный Cancun FX звучит мягенько и классно и максимально близко к "Канвасу"... НО до оригинального и даже виртуального SC он чуток всё же не дотягивает.
Вообще, это конечно уже придирки. Если бы я его слушал "вслепую" без прямого сравнения, я бы готов был заявить, что да, это звучит SC-55 =)
И ХОРОШО звучит.
Буду следить за этим проектом, если это будет звучать как оригинал, то наверное, это первая в своём роде действительно классная поделка, хотя, лично мне, она вроде бы и не к чему.



Да, это настоящий праздник! Тоже о такой штуке мечтал (SCB-55 уже никогда, похоже, не станет массово доступным).

В теме на вогонах есть ссылка с примером звучания:

• Не-Роланд
• Роланд

А воткнув с ним по соседству Yamaha YMF724/744/754, можно получить оба практически неотличимо звучащих легендарных синтезатора в DOS/9x по цене пересылки с Ebay одной оригинальной дочки (существенно при этом разгрузив конфигурацию исключением внешних модулей)



ну вот Дочерняя плата волнового синтеза Roland SCB-55 - «VIOLITY» Auction & Antiques в прошлом году ушла за 40$ с доставкой, не думаю что шибко дорого, я свою DB50XG брал за 60 евро



За 40 бакинских с доставкой за дочку SCB-55 это вообще даром, считай.



Я бы дороже 50 и не дал, ибо это старый отживший хлам, сейчас более технологичная техника стоит дешевле. Либо за 50 либо никак, пока никак, не помер без нее и не задохнулся Да и 40-50 это далеко не даром, у нас в стране к примеру это треть минималки, многие люди за эти деньги неделю пашут



Ценники такие на это железо и в данном случае 40 - это "ДАРОМ".
Нужно оно тебе или нет - другой разговор.



Только на торгах больше 35$ никто за нее не дал, чего не взлетели до 300, ладно хотя бы до 200? Потому что больше 40$ оно в наших широтах не стоит. Я вон GUSя классик последней ревизии за 100$ года 2 продавал, еле за 80$ спихнул, а сколько он там на ибее 300-400?) Это барохло то и буржуи не шибко то хотят брать по таким прайсам с их то доходами в 5-10 раз поболее СНГшных, так что не нужно тут кричать про такие цены. Выставьте даже здесь в барахолке посмотрим как оно быстро у вас уйдет. Лично для меня реальная цена товара, а особенно древнего хламу это та по которой ее можно спихнуть за день-два-неделю если станет острая необходимость в доп средствах.
Можно выставить магнитафон Маяк за баксов 300-400, а че при совке цена что то около 400 рублей, при том что тогда курс был 60 коп за бакс, такой же раритет и явно не больше этих роландов штамповали рарность аналогичная. Только я почему то отдал такой за 2 литра сока, а мог бы да парить за 400$)))



Это "логика" со знаком минус. А проще говоря - чепуха. Функцию этого Маяка может выполнить с лучшим качеством любое поделие Panasonic, Technics, Fisher и т.д. И даже карманные плееры тех же Panasonic, Sony будут в тысячу раз качественнее и доступнее этого Маяка.

А вот Роланду альтернативы нет, хоть наизнанку вывернись.



Альтернатива есть эмуляция, + вон привели пример новой поделки. На счет сравнения плееров с Маяком вы погарячились , деку желаемою в каждом доме сравнить с ширпотреб портативом))) Там по наработке на отказ Маяк взует те плееры в 10кратном объеме. Ладно там с китаем каким то сравнить да, но с Маяком уважаемой надежной и желаемой апаратура ценой в две ЗП. Он по качеству ровня японским стац декам по типу Никамиши, а ты тут с портатив ширпотребом сравнял)



В итоге у меня теперь есть эта машина и в чистом DOS эмуляция SB без особых проблем.



Хотя немного дополню. Проблемы там ровно как и с любой PCI картой , которой нужен драйвер для работы в dos.
DMA в TDMA.
Точно такие же проблемы есть начиная с SB16 на PCI



Зашел на сайт, захотел купить Dreamblaster X2, но их в наличии нет.



я S2 на ебэй брал, за 3 недели доехало
https://www.ebay.com/itm/Dreamblaster-X2



Маяк это говно же. Даже по советским меркам.
Ну то есть не совсем, но это сродни поклонению S-90.



Да да 2 ЗП добротные и говно, да и про S-90 раскажи тоже)))
