Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Да вы задолбали уже оффтопить. Хоть в тему не заходи.



@дядя Лёша, ну это три неувядающих темы, нельзя пройти мимо: Windows vs Linux, пиратство vs покупка, ну и вот советская акустика.
Всё же не удержусь и вспомню: на днях где-то объясняли мне, что, оказывается, советские радиоточки выдавали очень пристойного качества звук. Вот всё, что нужно знать об адептах.



Ну да, так и есть.
Советское - значит лучшее.

А если по теме, то кто-то тут упоминал наушники - что они вроде бы лучше колонок. Особенно советские.
У меня такие есть, называются ТГ-1, покупал в 1988 или 1989 году. Но кто подскажет, как их подключить к персональному компьютеру? Там разъём обычный, типа "вилка", как для сети...



@Uka,

--- добавлено 12 июн 2020, предыдущее сообщение размещено: 12 июн 2020 ---

Недавно тут послушал хвалёные ТДС-5. Боже мой, какое говнище, простите.



Да, да, моя кетайская гарнитура несомненно лучше валяющихся в шкафу ТДС-5 c разломанным левым магнитом, мусором в правом и разложившимся поролоном в амбюшурах.
Но давай всё же тут будем обсуждать DOS звук, а "ТДС-5+S-90 vs современный звук" вынесем куда-то в отдельную тему.



@Колючий, Offtop

передёргивать некрасиво.



Отличные наушники для ретрозвука, я бы не портил аутентичность, а приобрел такой переходник

Сам имею ортодинамические ЭХО ТДС Н 16-40С, звуку просто ненарадуюсь



Вилка -- имеется в виду такого типа? Если да, то лучше перепаять хотя бы на DIN.



@Gamecollector, да, такого.



Так это же моно, хотя легко превращаются в стерео, два провода с каждой пары наушников спаиваются в один и идут на общий, остальные два на правый левый канал.Думаю логично уже не городить огород с DIN5 + переходники на джек 3.5, а сразу подпаять 3.5 джек. То у меня ситуация по дефолту DIN5, а так как есть в доме аппаратура с этими разьемами например вертак и усилитель Барк, так я не трогал этот DIN5, в при необходимости втыкнуть в джек 3.5 использую переходник как на фото выше

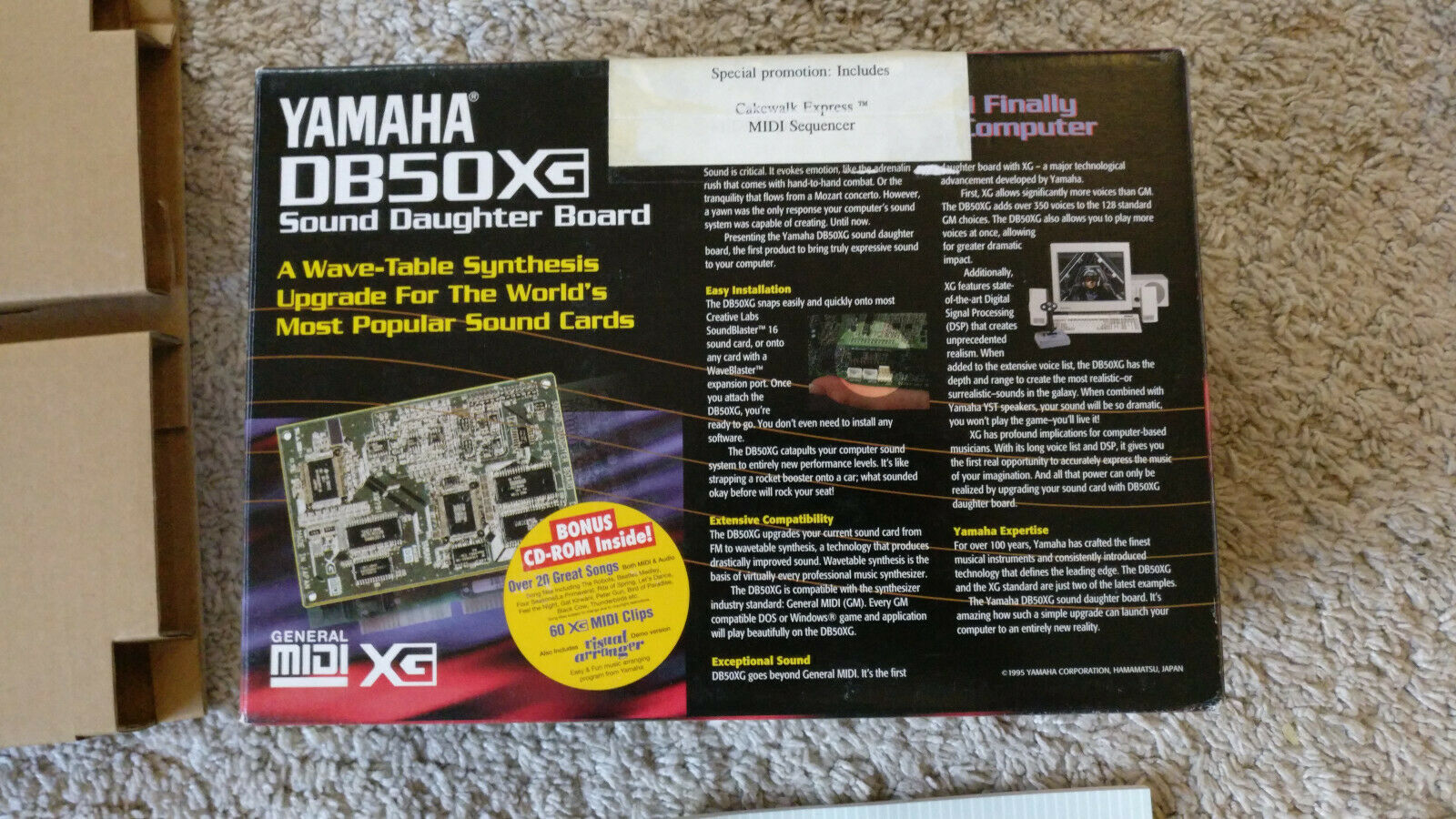

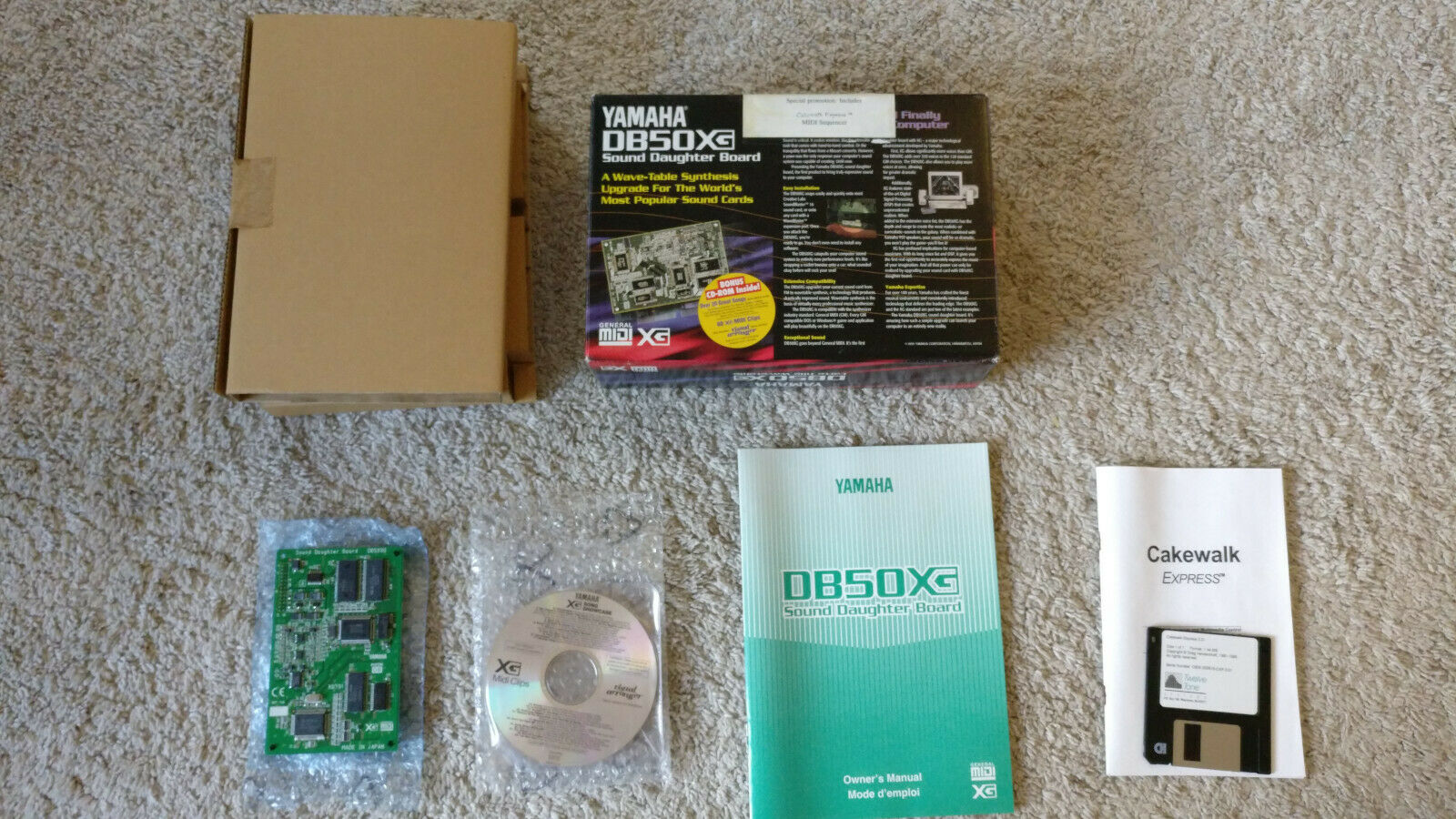

Вот что купил вчера. Не думал что они бывают боксовые.

--- добавлено 12 июн 2020, предыдущее сообщение размещено: 12 июн 2020 ---

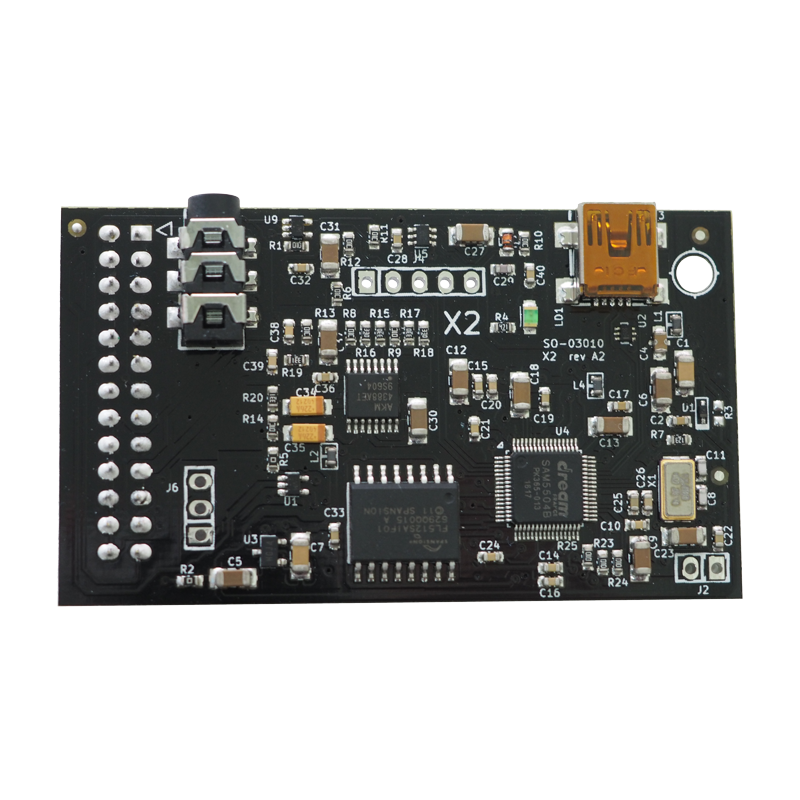

И еще Dreamblaster X2
Судя по тестам звучания в ютубе, звук там очень неплохой

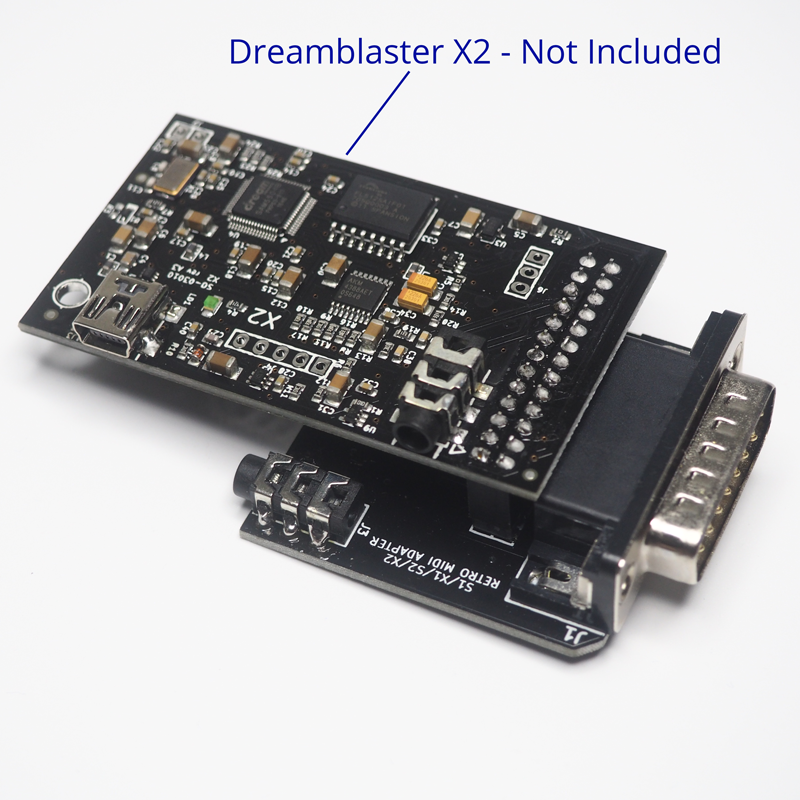

я полагаю для питания, если его подключать через переходник в геймпорт



@R4kk00n, @Jccwu, это чтобы в настройках ...

добавить

ревёрба. И ещё банки заливать.



А меня в такой коробке она



@dante1, а что за Лоджитек в нижней коробке? Полагаю, Driving Force Pro? Ну может быть ещё более дешёвый Wingman. Есть у Logitech и у Thrustmaster привычка одними и теми же педалями разные рули комплектовать.



Logitech Formula Force EX Feedback



Опробовал инициализатор UNISOUND.COM (0.71c) с разными звуковыми картами, результатом доволен. Особенно эта программа оказалась полезной для распространённой SB16/Vibra16 (CT4170), инициализация и нормальная работа которой требует целой кучи фирменных приложений (что для такой простой звуковушки кажется лишним). Протестировал эту Вибру16 с unisound и убедился, что результат ничем не отличается от получаемого с фирменным ПО. Последнее, я так понимаю, может понадобиться разве что для настройки громкости.

С ESS всё так же хорошо и даже лучше. Например, на системе с 486 процессором фирменная программа ESS не смогла опознать свои PnP карты, даже не знаю, с чем это может быть связано. Запустил unisound - всё нашлось, появился звук в играх.

С Yamaha 718S оказалось не так гладко - в некоторых играх появились лишние звуки, привносящие какофонию. Пример такой игры - Prince of Persia. Поскольку другого способа завести эту звуковушку на 486 системе я не нашёл, сравнивать не с чем. Не исключаю, что это аппаратная проблема этой звуковухи.

C AWE64 программа тоже работает хорошо, если не использовать эмуляцию General MIDI через aweutil. В противном случае General MIDI не работает. По этой причине в конфигурации с Pentium MMX 200 МГц, где у меня стоит AWE64, решил оставить оригинальные драйверы от Creative.



у меня такое было с 1868 на Zida Tomato 4DPS, какой-то аппаратный конфликт полагаю да и BIOS не знал что такое PnP, тогда просто поменял материнку, хорошо что теперь есть UNISOUND



У меня такое было с не-PnP картой ESS 688. Почистил контакты, вставил в тот же разъём - какофония пропала, карта зазвучала нормально, больше ни разу этой проблемы с ней не было.
