Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.

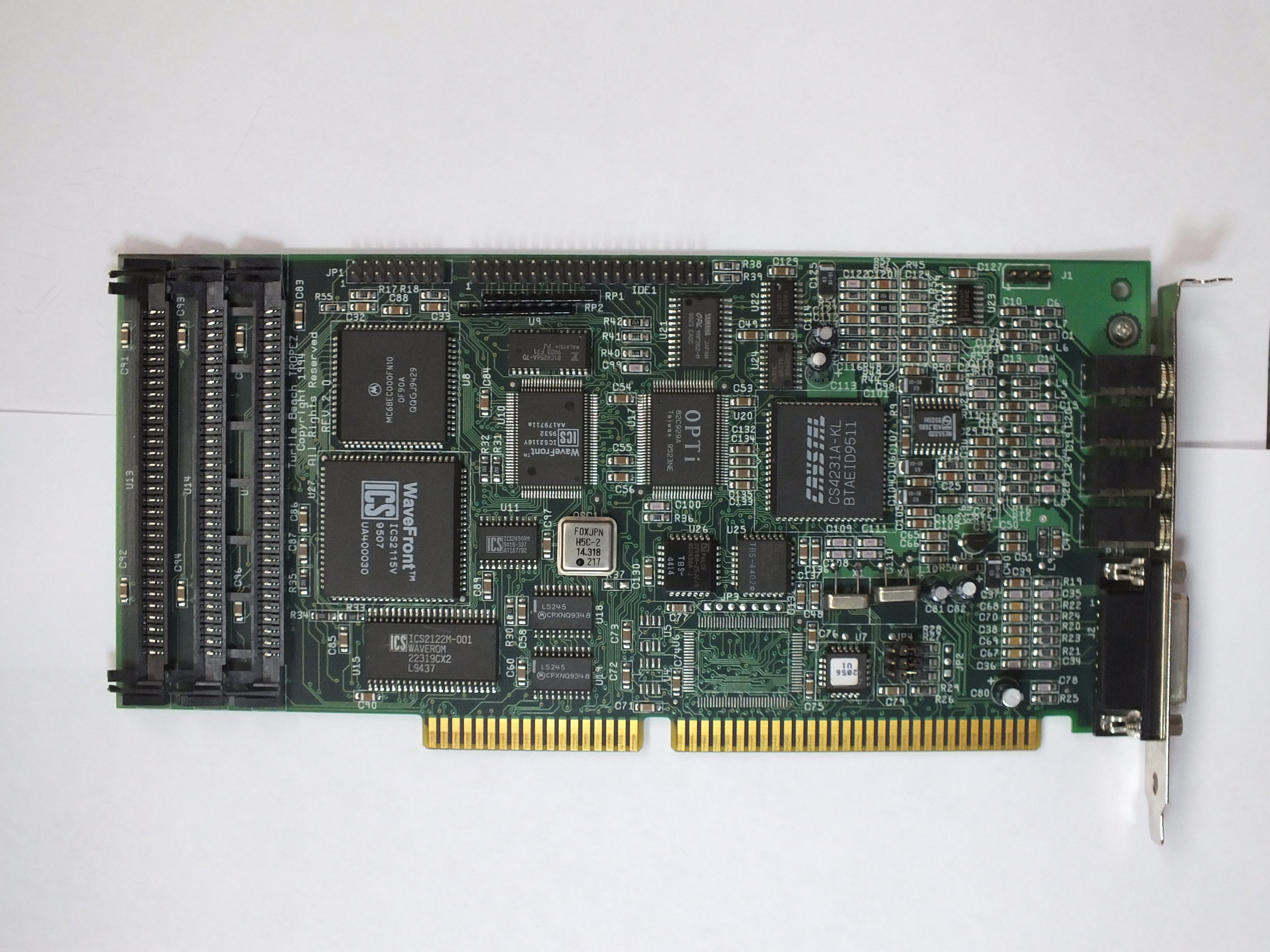

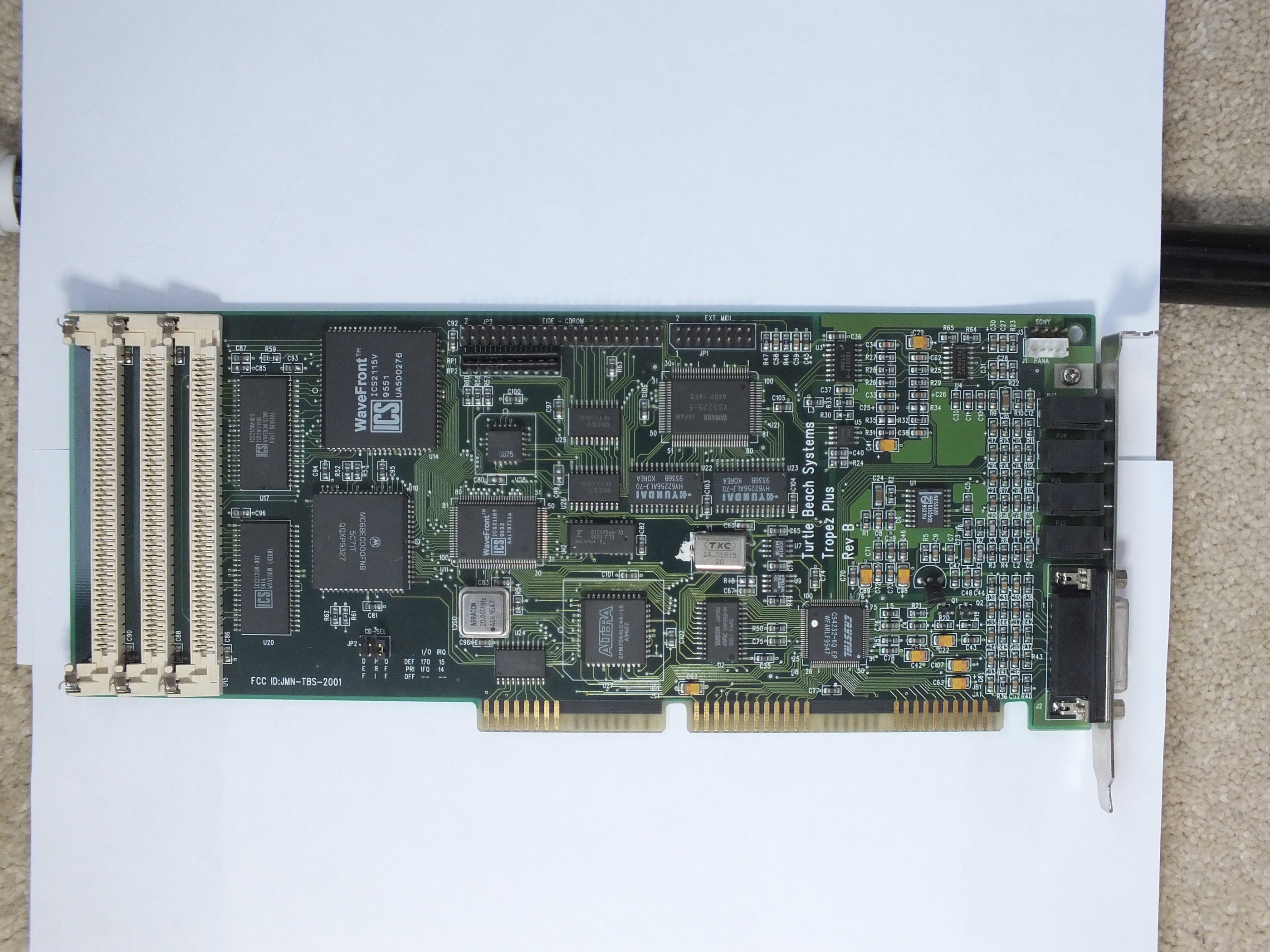

Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Под Windows 98 SE версия munt 2.3.0 win32 не запустилась.
Поставил второй системный блок с Windows XP и подключил самодельным MIDI кабелем с гальванической развязкой.



я хотел с сайта serdaco заказать, но на тот момент в наличии их не было, и заказал с ebay. Там же сразу выиграл аукцион DB50XG в боксовой версии. Сижу жду обе.

Можно ведь и эту купить, и держать обе в коллекции. Планирую купить как появится.



на win 98 есть своя сборка,но на win 95 не взлетела, только на win 98 MUNT 98 Testing \ VOGONS



А чем аппаратно между собой отличаются дочерние карты для разъёма WT - Yamaha DB50XG, Diamond MIDI и т. д. ? Непонятно, что мешает относительно точно реализовать звучание любой из них на Dreamblaster X2, если в него можно заливать банки. Проблема в совместимости форматов или чём-то другом?



На Pentium III 800 MHz, Windows XP SP3 Munt местами подтормаживал в UFO (загружал процессор на 100%). Причем запущен был только Munt. UFO на отдельной системе. Запускать его одновременно с DOS-игрой на одной машине... Сомнительное удовольствие.
Или брать Pentium 4, тогда возникнут вопросы с материнской платой или звуковой картой.
Считаю отдельный системный блок под Munt более оправданным. Его можно подключить к любой другой системе, хоть к IBM PC.



@Strannik_, можно попробовать распространённую Soltek SL-75KAV, у неё есть ISA-разъём, а самый мощный поддерживаемый процессор - Athlon XP 2600+ (Thoroughbred). На такой платформе не будет вопросов со звуковой картой (если имелось в виду отсутствие ISA на системных платах для Pentium 4).



Именно. У дримабластера архитектура со своим форматом банков, которая не совместима ни с чем, к сожалению.



@Yuriy_X, не говорю, что собрать нельзя. Проблемно. Найти, оплатить, доставка.
Тогда, как варианты с Pentium/Pentium III появляются периодически чуть-ли не в соседнем доме по разумной стоимости.
Другое дело, что собирая моносистему под Munt обязательно получим Windows и быстрый процессор. Например, в UFO скроллинг при такой системе слишком быстрый.
Логичнее собрать систему на Core2 cо связкой DOSBox+Munt. Или использовать современный, основной компьютер, добавив эмуляцию Glide.
Я к тому, что версия Munt под Windows 98 нишевая и к ней стоит обратиться в том случае, когда остальные варианты не подходят. Например, для какого-нибудь музыкального ПО, работающего в Windows 98 и не поддерживающего Windows XP.
Для DOS-программ, в число которых входит большинство игр с поддержкой MIDI, лучше использовать нормальный натуральный DOS. При этом подобрать аппаратную часть достаточно производительную для максимального качества, но , не слишком быструю, чтобы избежать разнообразных глюков.



@Strannik_, а что подразумевается под отдельным системным блоком под Munt? Как это будет работать?

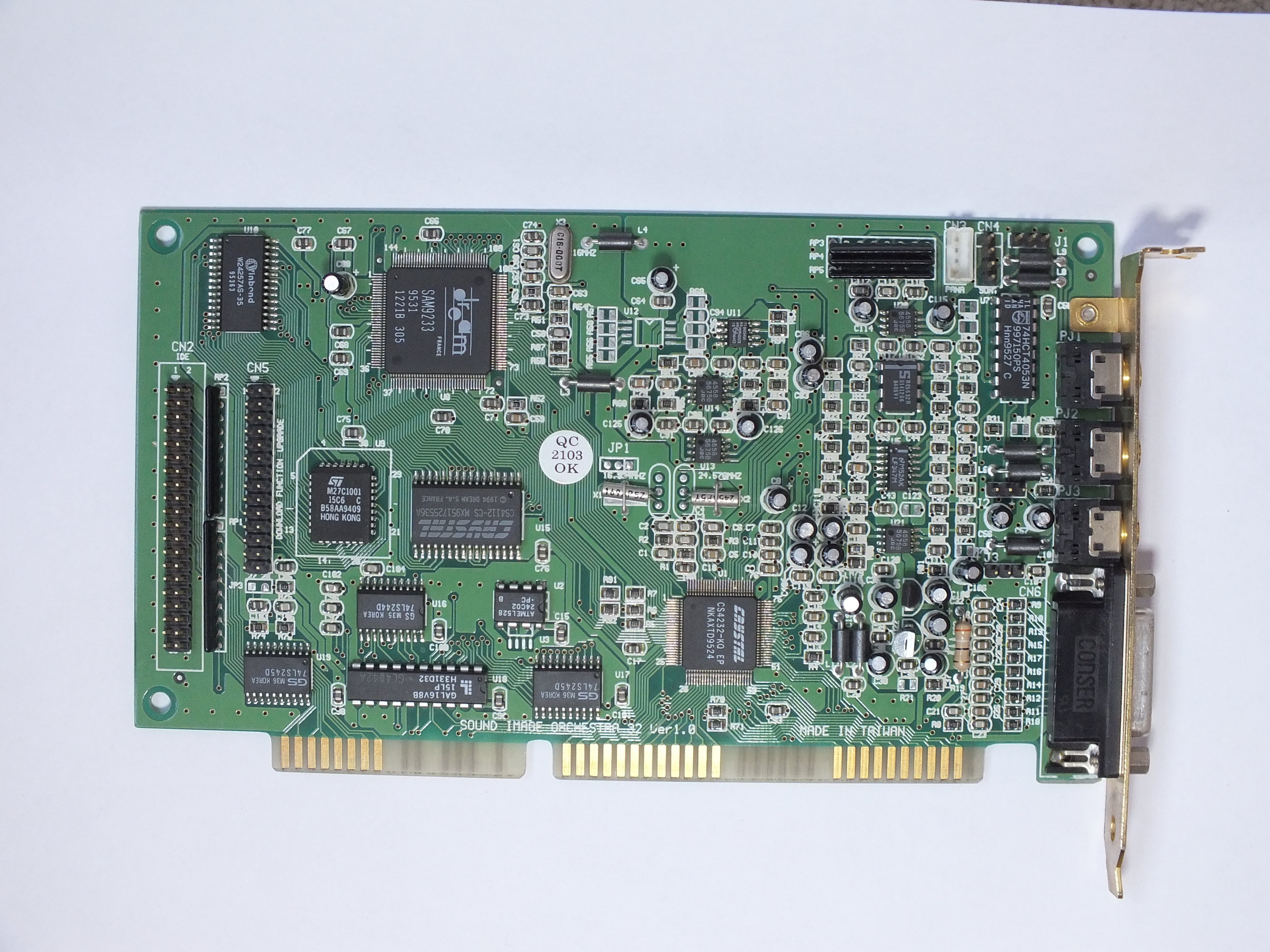

Потестировал сегодня Sound Image Orchestra 32 в Doom2, Heretic, и других играх. Звук GM шикарный. Причем никаких драйверов не загружал, а воспользовался только программой UNISOUND, которую недавно здесь выложили. Также добрался до послушать как звучат TB Tropez и Tropez+. Для плюсового потребовалось установить драйвера, в которых куча разных подргузок, инициализаций и т. д. Звучание субъективно лучше чем просто Tropez, более насыщенное. Для Tropez требуется подгрузить лишь один файл инициализации, а банк midi инструментов у него уже зашит, а плюсовой загружает в себя банк из инсталятора и подсунуть ему можно любой при загрузке. Оба слушались через GM.

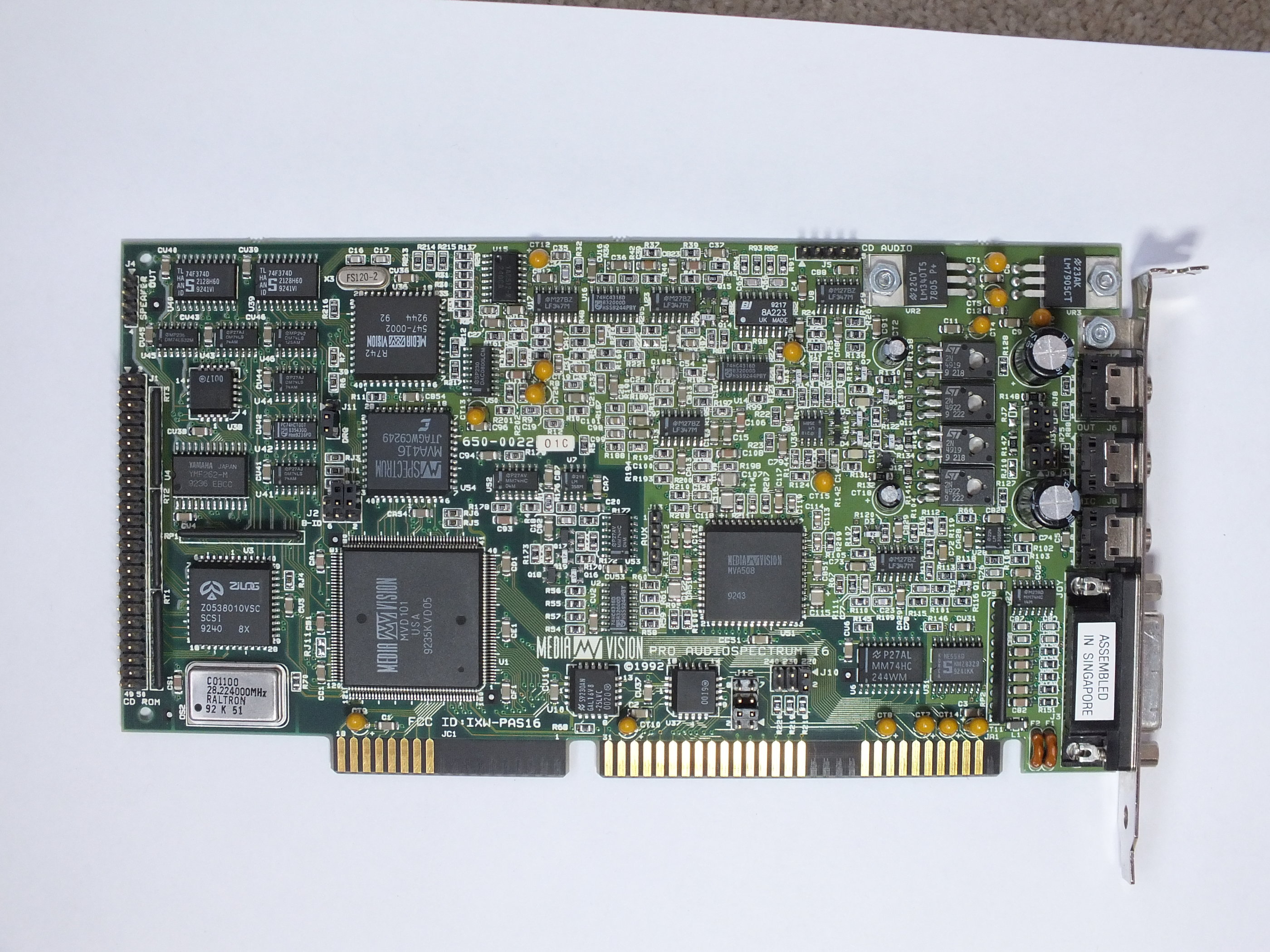

Media Vision Pro AudioSpectrum вообще не впечатлил. На уровне обычного SB16. Каких то отличных от SB нот не услышал. Звук посредственный.
Не получилось поставить драйвера для Aztech Sound Galaxy Pro16 Extra. Пишет "не могу открыть setup. ini файл, хотя он присутствует. Попробую с дискеты. Без драйверов проигрывает в wolf3d, значит живой. Unisound карту не увидел.
Еще помучаю разные нетривиальные ESSки, но думаю там ничего интересного.



@Yuriy_X.

Выделенный компьютер в качестве эмулятора Roland/MIDI.

Ставятся рядом два компьютера: один игровой, второй под Munt.

Игровой собирается под игру. Единственное требование - наличие звуковой карты и Game Port (могут быть раздельные).

Под Munt собирается с Windows XP (как выяснилось, может быть и Windows 98) или Windows более поздней версии. По моему, лучше именно Windows XP. Начиная с Vista убрана поддержка аппаратного Game Port.

Если система под Windows XP, то требуются: процессор Pentium 3 с частотой от 1 ГГц или более производительный, наличие звуковой карты и Game Port (могут быть раздельные), место на накопителе под ОС и Munt.
Вот теперь самое главное - оба компьютера соединяются специальным кабелем через Game Port. Дело в том, что Game Port содержит в себе MIDI IN и MIDI OUT. Вот их и надо соединить. Причем поток команд идет от игрового компьютера, т.е. у него MIDI OUT. Но, есть загвоздка, выходы Game Port не соответствуют стандарту MIDI на аппаратном уровне и требуется преобразование сигналов. Вот стандартная схема: MIDI DIN Electrical Specification. И подробная статья: PETELIN.RU | Статьи | Доработка интерфейса звуковой карты до "настоящего" MIDI.
Offtop

Теоретически, если подключить оба системных блока к "одной" розетке, соединить их корпуса толстым проводом для выравнивания потенциалов, выполнять все подключения при отключенном питании (вынуть обе вилки из розеток), то даже должно работать и без переходников. Но я вам настоятельно не советую заниматься такой фигнёй во избежание несчастного случая.

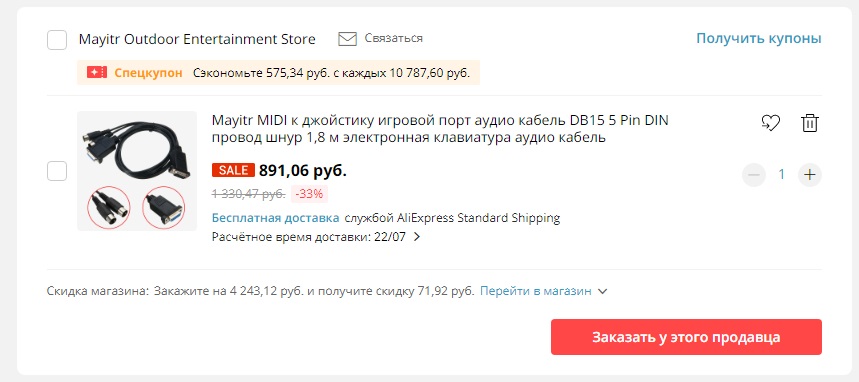

Требуется переходник Game Port - MIDI - MIDI - Game Port. Такой переходник можно спаять самостоятельно, попросить друга-радиолюбителя или заказать у китайцев.

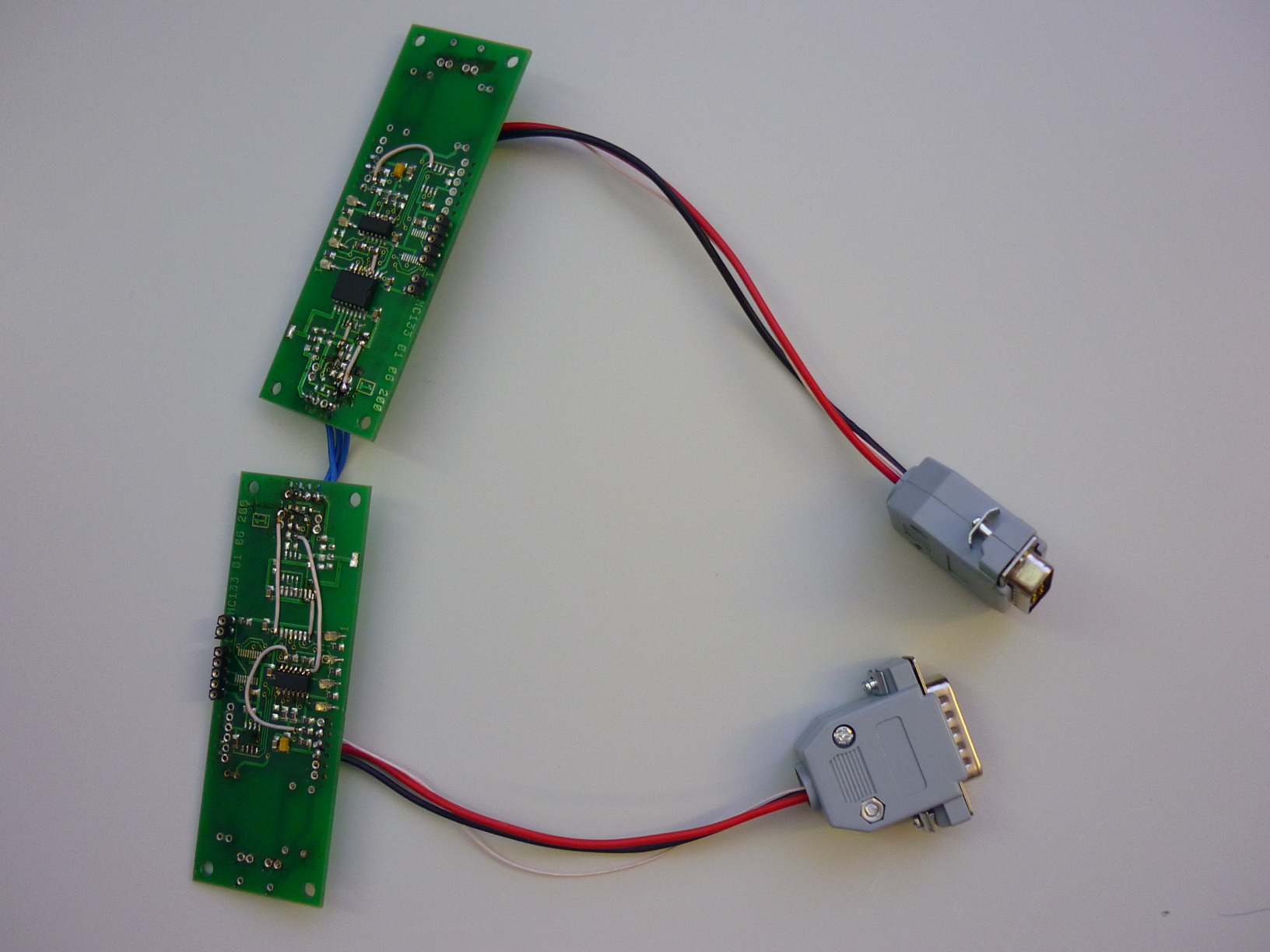

Себе спаял из того, что под руку попалось - двух готовых гальванических развязок.

Последний вопрос аппаратной части - вывод звука. Результат работы Munt, естественно, будет выводиться на звуковую карту компьютера с Munt. Соответственно, требуется либо две звуковые системы (усилитель+колонки), либо микшер, либо одна из звуковых карт выполняет роль микшера. Подойдя к этому делу с фантазией, можно организовать передачу звука через SPDIF.
Наконец, запускаются оба компьютера. Munt настраивается на прием MIDI из Game Port. Звуковая карта на игровом компьютере переключается в режим MPU401 на Game Port. В настройках игры выбирается Roland MT-32, CM-32L, CM-64, LAPC-I или что-то похожее. Наслаждаемся =)
Если игра не поддерживает MT-32 и его клоны, требует MPU401, то рядом с MUNT установить SoundFont Midi Player (Falcosoft Windows software) попутно скормив ему любимый банк в формате SF2.
Стоит полениться и не установить Munt/SoundFont Midi Player, как Windows возьмет на себя роль MIDI-синтезатора используя собственный "лицензированный" банк инструментов.

Примечание: со звуковыми картами PCI, встроенными Game Port и звуковым кодеком возможны проблемы. Решается установкой (дискретной/другой) звуковой карты. Зато, если один раз настроить, больше проблем не будет.

Если система под Windows Vista или более поздней версией ОС, то дополнительно требуется переходник MIDI-USB или сразу один Game Port-USB. Такой также паяется самостоятельно или покупается у дядюшки Ляо (оба варианта не гарантируют результат, есть подводные камни). В системе с Munt устанавливается драйвер переходника, появляется виртуальный Game Port (но, это не точно) к которому подключается Munt. Остальное также, как и для варианта с Windows XP.

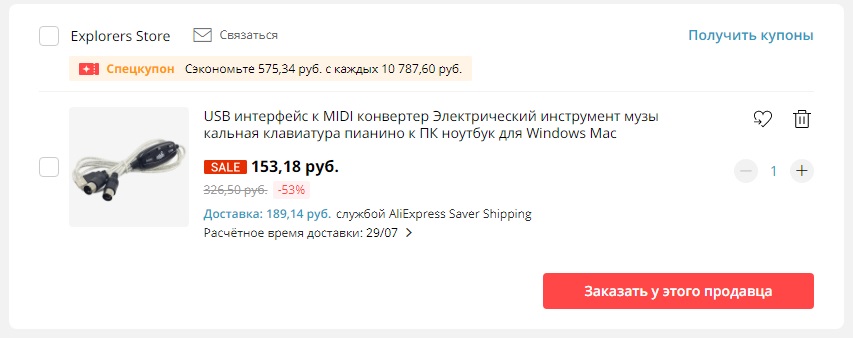

Образец кабеля MIDI-USB:


Как это работает.

Бонус.
Установив на систему с Windows XP и Munt звуковую карту YMF7xx получаем натуральный GM/XG от Yamaha (аналог DB50XG) в DOS играх по цене звуковой карты.
Примечание: работу YMF7xx проверял только в Windows 98. В драйверах YMF7xx для Windows XP (Wayback Machine) есть Dsxgwave.tbl на 2 МБ, должно работать.

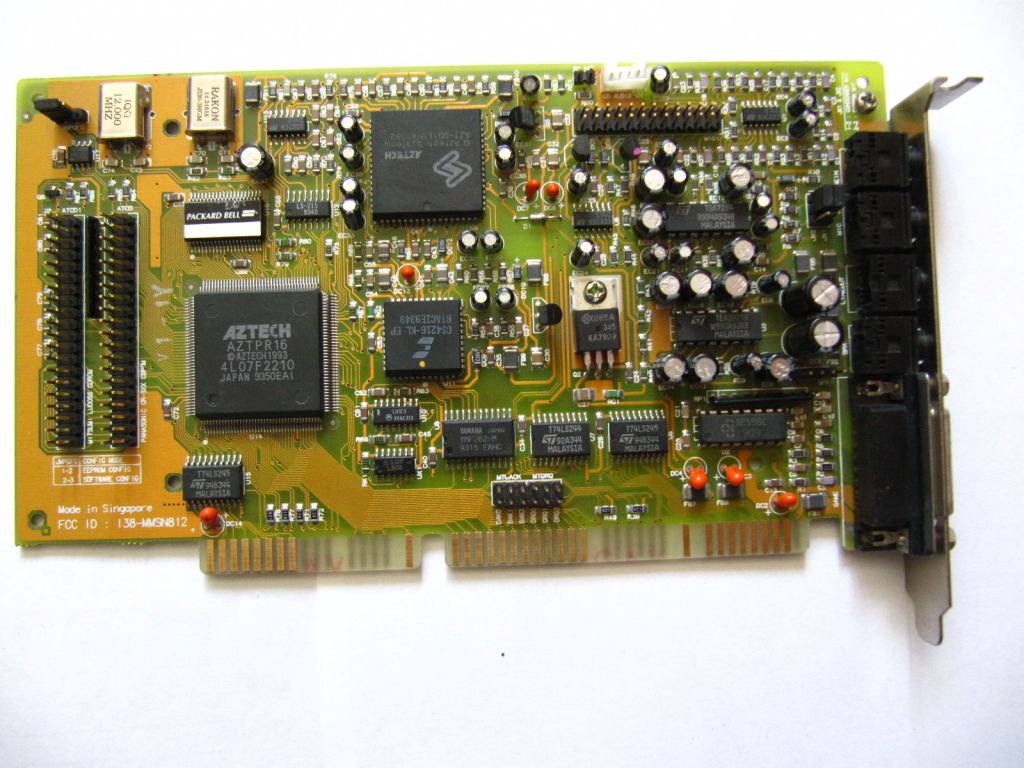

Получилось установить драйвера для Aztech с дискет, музыку играет, звуки тоже, но добиться звучания через MPU так и не смог. Вроде пишет что есть, находится на своих адресах, но General Midi не проигрывает, хотя я вообще сомневаюсь что он это умеет.
Если у кого есть такая карта, поделитесь опытом, что она умеет вообще?



Карты такой нет, но если звуковуха аппаратно не умеет в MPU-401(хотя коннекторы есть) то в DOS можно с помощью SoftMPU активировать, если играем в Windows(начиная с 3.1), то рекомендую WinGroove 0.9, он программно реализует wavetable с эффектами и кушает проц не так сильно как аналоги...еще у меня есть ранний SCVA для Windows 9x если проц не слабее Pentium II то работает нормально, могу поделиться

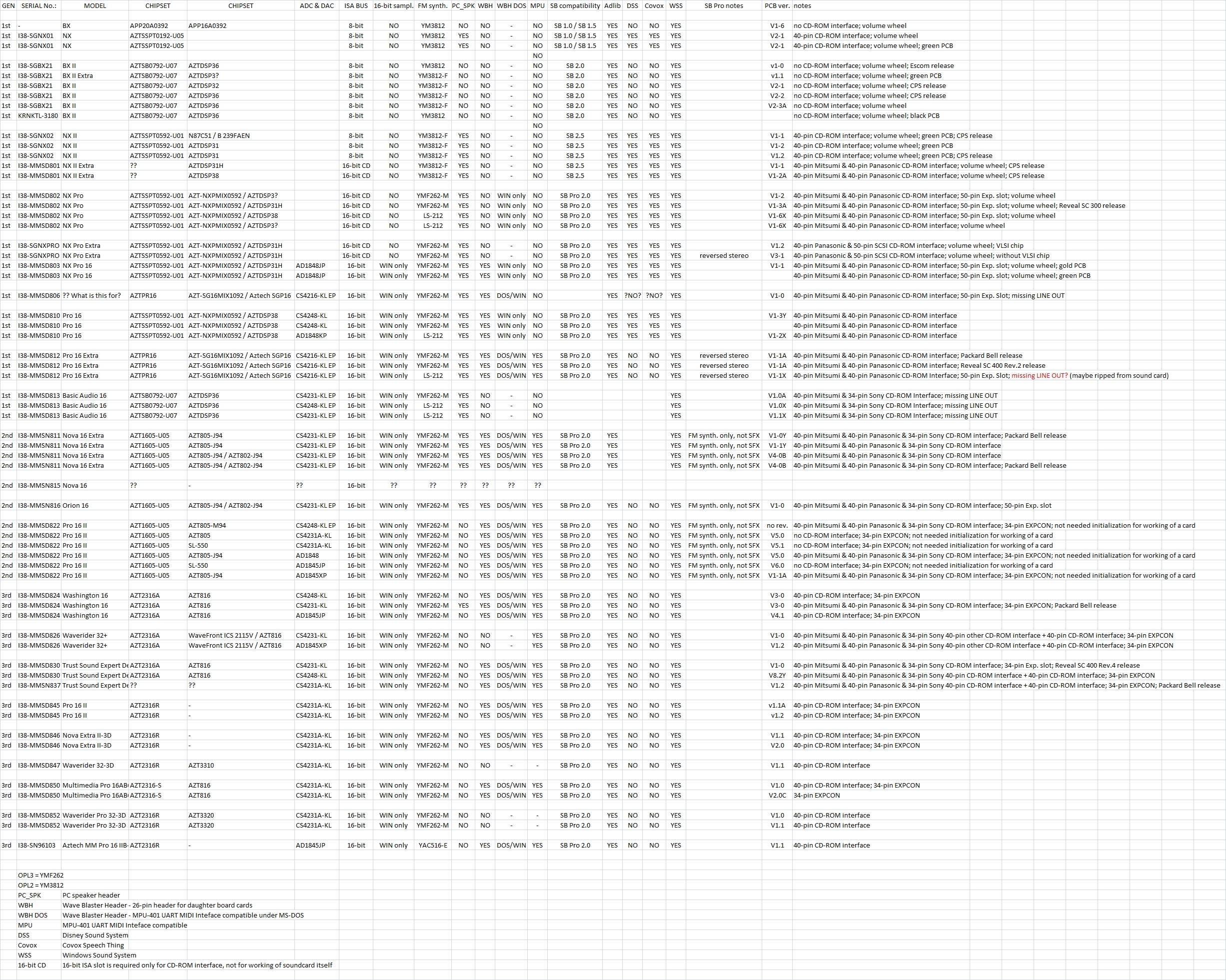

Судя по тестам на "Вогонсах", как раз умеет!



а можно ссылку на вогонсах?



Не помню, где я это брал. Там дизайн сайта полностью поменялся...
Но файлик этот у меня есть, прилагаю.
Если что, у меня NX Pro Extra, у неё такой "гребёнки" нет. Вообще никогда такой штуки не видел.



Кому интересно, можно послушать звучание карт.
На первой карте в Heretic непонятные помехи, надо будет переписать.
Aztech ожидаемо записывался только в режиме SB без MPU



Скорее всего, тебе не кажется.

Про что я всегда и пишу, что главная проблема не в самих банках (которые уже 1000 раз сворованы и переворованы), а в балансе инструментов + остальной обвес, который делает звук неповторимым. Все эти левые банки и карточки могут звучать неплохо с конкретных играх и конкретные мелодии, но только на оригинальном Роланде ВСЕ мелодии, написанные под GM\GS будут звучать идеально и сбалансированно, по крайней мере, это касается игр.

В том, что это жалкое подобие от майкрософт, встроенное в винду может и имеет банк от Роланд GS, но по сути, это усреднённый кастрат галимого качества и сравнивать его с настоящим SC или его эмулятором SCVA даже и близко не стоит. Короче, звучит, как кусок говна при ударе об стену. Впрочем, от МИДИ в играх большинству пользователей большего и не требовалось.

Возвращаемся к вопросу нахрена козе баян, если уже есть MUNT, звучаший идеально и лежащий БЕСПЛАТНО.
Да и написали тебе, что для этой игры вообще МТ-32 нужен, а не GM.

Бро, а в каких играх используется XG вообще, может перечислишь? Какая-то редкая японщина? Такое вообще было?

Блин, а чо так сложно-то? Я сбе что-то там сваял на паре деталей, работает вроде.
Есть схемка готовая и попроще, чтоб с гейм-порта на DIN миди вывести?

В этой игре есть настройка либо GM, либо MT-32 и через сетап оно эдаким череззаднепроходным способом пытается выяснять какая у тебя карта ("вы слышите ПИАНИНО?"). Короче, там нужно вручную создать пару конфигов под MT и GM и пробовать эмулировать и то и другое по очереди и в итоге слушать, что и как звучит.



Андрюх, ну не обижай меня этими разъяснениями. Пожалуйста. Конечно я пробовал оба варианта.



Имел ввиду DB50XG, включая GM. Не полноценная замена, конечно. Зато, на некоторых моделях можно использовать цифровой вывод.
