Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Да, скорее всего, он. В этом ролике

материнка Intel AN430TX с интегрированным звуком и OPL4-ML. Начиная примерно с минуты, в нём показывают чип Yamaha YMF 704-S.



Да, ваш вариант подключения может сгореть.
По типу подключения напоминает RS232. Резисторы 220 Ом токоограничивающие. При коротком кабеле, подключении/отключении, когда системный блок полностью отключен от сети вроде-бы ничего криминального... Однако, надо помнить, что советские блоки питания, а так-же старые AT/ATX, подключают среднюю точку трансформатора к корпусу. В результате на корпус может подаваться напряжение до 110 В в рабочем режиме и до 380 В в аварийном.
Провод заземления в кабеле питания решает проблему? Ничего он не решает. =) Провод заземления может быть разорван, контакт окислившимися или разболтанными и т.п. В результате те-же самые 110 В или 380 В на максимуме. Обрыв линии заземления так-же действует на современные блоки питания, подключаемые к сети тремя проводами.
Offtop

На промышленном оборудовании корпуса электроустановок подключаются отдельным проводом заземления или шиной заземления. Шина заземления проходит через всё (промышленное) здание внутри и снаружи. Само место подключения обычно доступно для визуального осмотра и тестирования. Сопротивление заземления периодически (примерно раз в месяц) измеряется и, при большом сопротивлении, выполняется ремонт.

Это я к чему?... Какой будет ток через резистор 220 Ом при напряжении хотя бы 10 В?
I=U/R=10 В/ 220 Ом~0.045 А или 45 мА.
При рабочем токе выводов микросхем порядка 10-20 мА порт сгорит. Не обязательно сразу.
Это еще не учитывая возможные разности потенциалов корпусов двух системных блоков. Подключенные к "одной розетке" имеют одинаковые потенциалы. При подключении к двум разным розеткам или через пилот уже начинаются расхождения. Разные здания могут иметь разность потенциалов порядка киловольт.
Не говорю, что не будет работать или сгорит сейчас. Вероятность выхода из строя большая. Доказательство - сгоревшие сетевые платы и COM-порты.

Что же такого особенного в MIDI интерфейсе?
А то, что он представляет собой токовую петлю с гальванической развязкой.
Гальваническая развязка (тот самый оптрон или трансформатор в схеме) обеспечивает напряжение пробоя порядка 2,5-5 киловольт.
Таким интерфейсом можно подключать любое оборудование "на горячую". Даже в случае отсутствия заземления. Вывести из строя может разве что прямой удар молнией (тоже решается добавлением грозозащиты).
В качестве приятного дополнения токовая петля обеспечивает передачу сигнала на дальние расстояния (порядка километров) и хорошую защиту от помех (требуется экранирование).



Какую ISA-карточку целесообразнее выбрать с прицелом на использование с MIDI-дочкой?



Очевидно ту, что имеет вейвбластер-гребёнку для подключения, боле-менее чистые тракты без шумов, а также, является максимально хорошим клоном(оригиналом) хотя бы SB Pro и с кошерным оригинальным Ямаховским OPL3 чипом на борту.
Но в целом - вообще похрен, лишь бы коннектор был.



@MAN-biker, подскажи, пожалуйста, пару-тройку названий хороших клонов SB Pro с OPL3, для которых характерны чистые тракты без шумов. Модели, которые более-менее реально найти на электронных барахолках. У меня сейчас есть Yamaha YMF718-S, но она при повышении громкости выше среднего уровня хрипеть начинает. Ещё есть ESS-1868 (вот такая ESS AudioDrive ES1868F « Музей мультимедийного IBM PC-совместимого железа).



Извини, бро, я не особо в ассортименте и нюансах, мне просто это уже давно не нужно настолько, и так времени нет ни на что, а жить всё меньше остаётся, так что в последнее время у меня руки до этой "некрофилии" не доходят.
Если уж что-то и буду мутить, то из того, что уже есть в наличии, чтоб поностальгировать полчасика и закинуть ещё на несколько лет.
Но тут много народу, кто шарит во всех этих тонкостях.

А по поводу, что оно у тебя "при повышении громкости выше среднего уровня хрипеть начинает", это норм, используй усилочек хороший и увеличивай громкость уже им.
Кстати, ESS-1868 у меня точно такая же тоже есть.



@MAN-biker, ясно, попробую через "Амфитон" подключить. ESS-1868, в отличие от ESS-688, должна подойти для Dreamblaster X2?



Да.

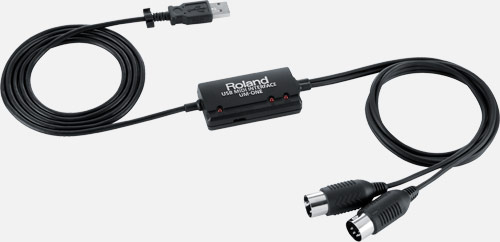

приобрел Roland UM-ONE mk2


отдал 3600р

как и ожидалось, SysEx сообщения не теряются, в отличии от предыдущего интерфейса,
но было приятным сюрпризом то, что девайс заработал в Kubuntu 18.04 сразу после подключения в USB-разъем.
Roland не включают Linux в список поддерживаемых ОС, не любят опенсорс сволочи =),
по этому поводу гуглилась инструкция по пересборке ядра Linux c добавлением исходного кода неофициального драйвера:cray:
теперь на AT-компе можно играть с MUNT, QSynth, SCVA итд



Ценник конский, я бы не взял дороже 1500. Периодически мониторю АВИТО.
Но да, это эталон.



Есть ли существенная разница между Vibra16 CT2940 и CT2900? Рассматриваю варианты для использования в паре с Dreamblaster X2. Пока понял, что CT2940 часто попадается без ямаховского OPL FM-синтеза с нераспаянными чипами слева.



вибра с ямахоским OPL вообще попадается довольно редко, и стоит от 1000 рублей.



А SB16 c ямахой ОПЛ не будет равноценным к вибре 16?



CT2900 - как раз Vibra16 с YMF289B-S, встречается дешевле 1000 рублей. А вот CT2940, которую ранее хвалил LANRUS, сейчас уже минимум 1200 рублей стоит. Причём эта CT2940 может быть как с ямаховским OPL, так и с CT1978-TAP. На цену это, я так понял, не влияет. Поэтому и интересно, если ли какие плюсы у CT2940.

--- добавлено 8 июл 2020, предыдущее сообщение размещено: 8 июл 2020 ---

Можно и SB16, только они в основном дороже. Ну и хочется наименее шумную, насколько это возможно.



Вибра - это удешманеный и позже максимально интегрированный вариант SB16.



А какие реальные минусы у Vibra16 по сравнению с SB16?



Нет DSP для наложения различных эффектов, нет аппаратного эквалайзера, возможно что-то ещё.
Но в целом для игр примерно одно и то же.



Это я переживу. Зато цена вибры 1996-1996 г. с разъёмом для дочки существенно ниже.



Я думал наоборот может вибра лучше, у самого есть SB16 распаянным Yamaha OPL3) Но вешать на нее буду не новодельный дримбластер, а православный DB50XG) Еще есть варианты AWE32 но на ней нет OPL от Yamaha и Turtle Beach Tropes + там тоже есть нативный OPL Yamaha + свой миди синтезатор + гребенка под дочерку



А что. за неё какую-то ЦЕНУ дают? Я б продал штуки три.
