Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Ох, лучше бы я этого не говорил. Короче говоря, там надо заморочиться с настройкой всех компонентов. Если на Ямахе есть TTL выход, прямо внутри системника завести его на вход Live 2-пиновым шнурком. Где находится этот вход, зависит от ревизии Live. Выход от CDROM завести на CD_SPDIF Live тоже 2-пиновым шнурком, этот вход есть почти на всех Live, очень редко когда не распаян. "Реверснутые выходы" означает поменять местами фронт и тыл, тогда тыловой выход можно использовать в качестве фронтального, и это хорошо, т.к. у него отдельный очень хороший ЦАП от Филипс, а не AC97. Можно CDROM взять в аналоге обычным 4-пиновым шнурком и завести на CD_IN Live, тогда можно для Ямахи не искать цифровой вход, а использовать свободный CD_SPDIF.

Поменять местами фронт и тыл можно только в драйвере KX. Если EAX не востребован, рекомендую kx драйвер, версию 3536. SF2 использовать умеет без проблем, но в досовских играх (как GM) я не пробовал. А в чистом досе всё просто, любой вход направляется на любой выход.



Не думал, что с этой Yamaha будет столько сложностей. Уже третья конфигурация (на базе Acorp 5ALI61), на которой Genius 128XG (YMF724) в Windows 98 с последними VXD-драйверами так же чудит, как и на предыдущих двух.

Совершенно разные конфигурации: 430HX + Pentium MMX 200 МГц, VIA Apollo Pro 133T/686B + Pentium III-S 1133 МГц, ALI ALLADIN M1543C/M1542 + K6-2 400 МГц. На каждой из них при обращении к ресурсам, выделенным Legacy-устройству, приложения вылетают с ошибкой, на последней - синий экран.

Интересно, это какое-то моё проклятие или с этими драйверами под Windows 98 у всех не работает звук в DOS-играх? Можно было бы предположить, что это проблема конкретного экземпляра карты, но у меня их две.



Вообще-то, мне всегда казалось, что работа дос-звука под виндой - бонус, а не фича. Т.е., работает - повезло. В норме игаем в дос-игры - используем перезагрузку в дос.



@Goblinit, в случае с YMF724 целая закладка в настройках (DOS-BOX) намекает, что это фича. А перезагрузка в DOS, к сожалению, лишает поддержки General MIDI.



Звуковая карта на микросхеме Yamaha XG YMF7xx, доработка SB-Link

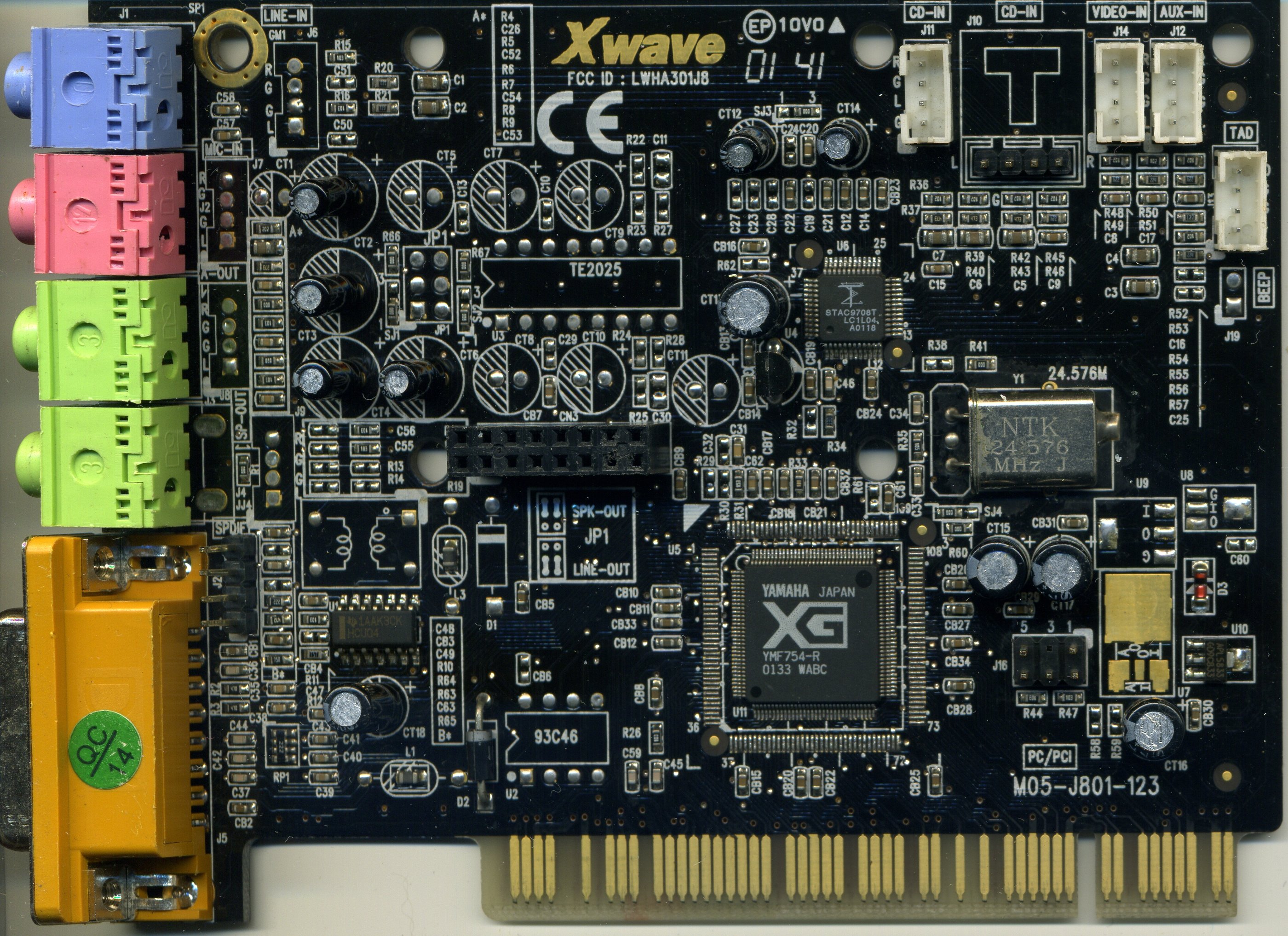

Пытался найти фото с видимыми номиналами резисторов... Наткнулся на такое =)

Похоже, про R110 и R111 забыли... И подключены они к земле, можно и так... За разъемом, т.е. на резисторах еще и провода висят.
Веселые разработчики.
Как и пользователи. =))



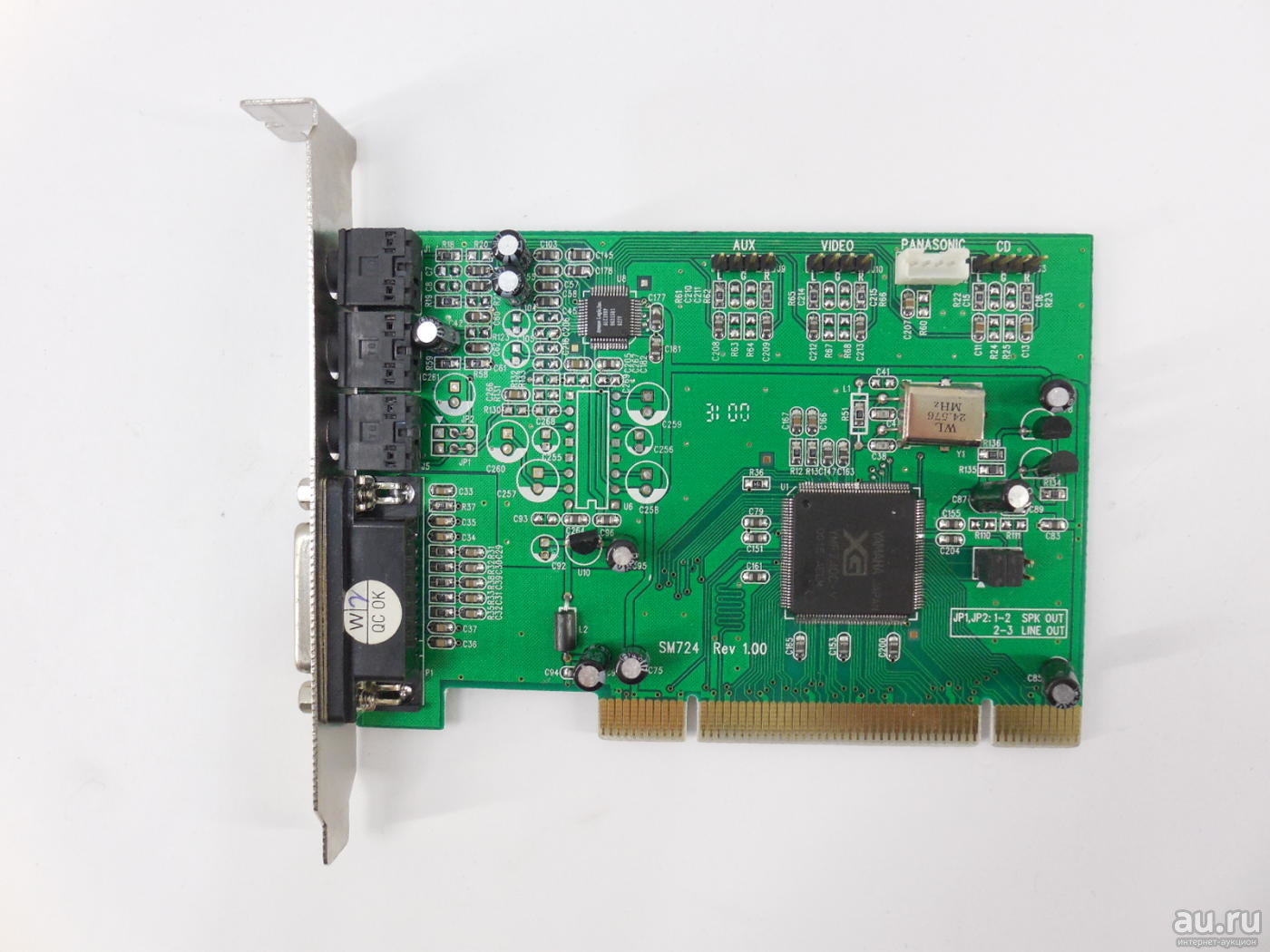

Вот моя: R44 и R47



Открывать нужно в оригинальном разрешении (стрелка в правом верхнем углу окна полноэкранного просмотра), тогда будут чётко видны номиналы.

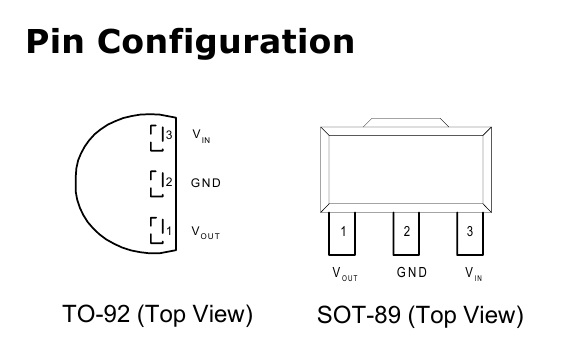

@TheMadLynx, можете тестером проверить подключение резисторов: к первому или ко второму контакту U10 они подключены?



@Strannik_, на третьей, к пяти вольтам подтягивают.



Спасибо.

Странно, что к третьей, без стабилизации. Это же YMF754-R, у неё питание 3.3 В. А стабилизации на подтягивающий резистор нет.
Такое чувство, что взяли отдельную шикарную плату и всерьез порезали до состояния "от дядюшки Ляо".



Получил свою дримку, и как обещал, записал популярные игры с ее звучанием.
Кстати, у кого есть такая, проверьте в Doom. На записи слышно как проскакивают фантомные ноты.

а также пару игр на Yamaha DB50XG

--- добавлено 24 июл 2020, предыдущее сообщение размещено: 24 июл 2020 ---

Также записал звук с Pine Vivaldi PT-202, но у нее оказался неисправен один канал, и звук идет только из одного. Пока пытаюсь разобраться в чем дело.
Ну, такая себе карточка. Звезд с небес не хватает.

Сейчас думаю, может заказать еще Dreamblaster S2, его послушать?

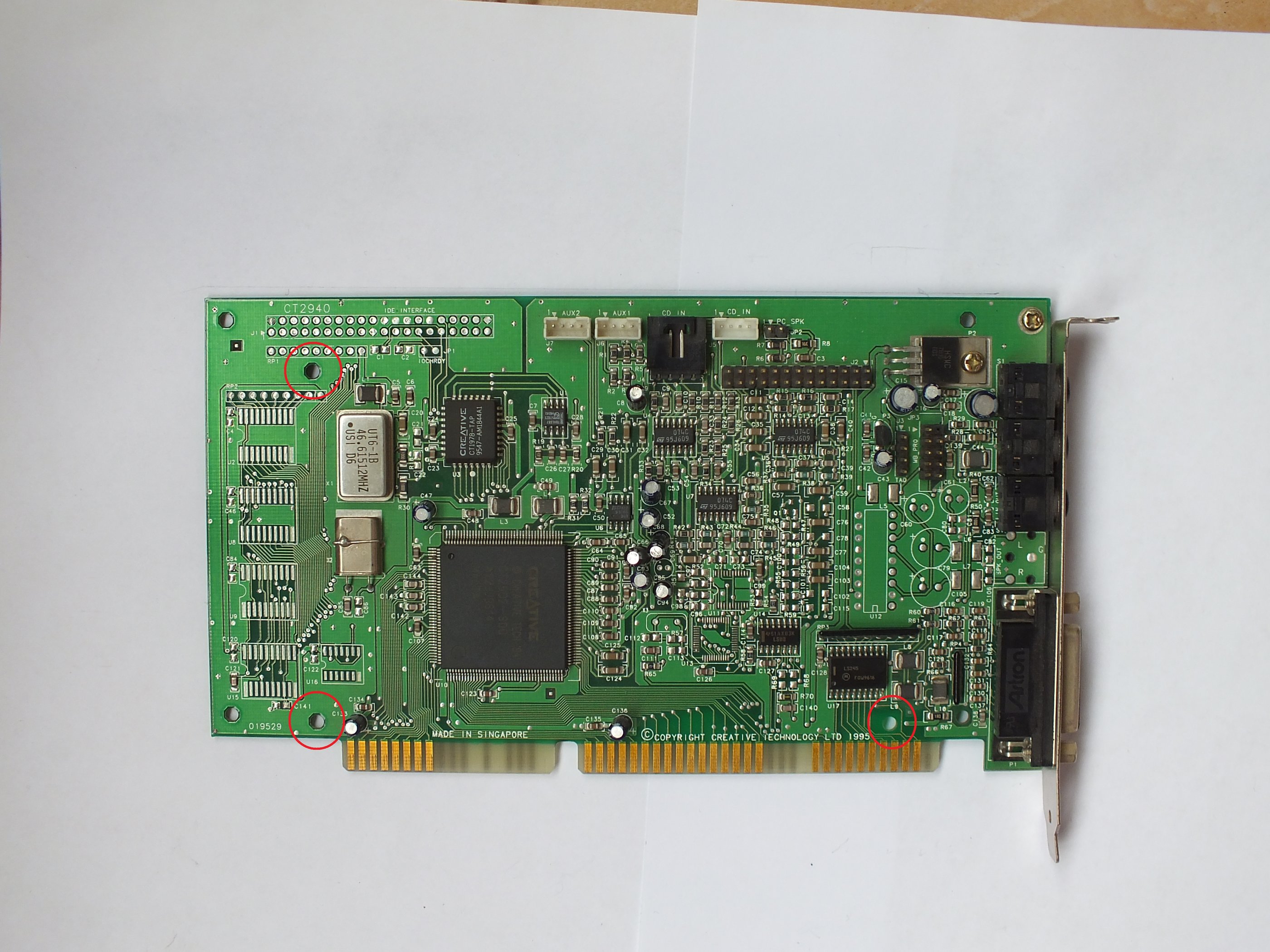

Кстати, интересный факт, многие креативовские карты, имеют отверстие чтобы зафиксировать в них дочку от Ямахи



ТОЛЬКО от Ямахи? Может оно по СТАНДАРТУ было предусмотрено? И что, к примеру, у Roland SCB-55 другие положения отверстий для крепления?



Ну может еще от Роланда.
Таких больших плат делали немногие производители



А зря. Большую плату держать в руках приятней. Сейчас конечно новоделы не отстают по качеству, но из-за размеров чувствуется некая непотребность и недоверие.
Короче как всегда, «раньше было лучше»



Интересно, зависание нот происходит из-за несовместимости звуковой карты с дочкой? Как можно узнать заранее, какую карту лучше выбрать для конкретной дочки? Только методом перебора?

--- добавлено 24 июл 2020, предыдущее сообщение размещено: 24 июл 2020 ---

@Jccwu, ещё можно добавить X2 с банком Roland GM.dxb. Мне он понравился больше оригинального, хотя и чудит в Dune 2.



Сомневаюсь что существует такое понятие как совместимость звуковой карты с дочкой. На wavetable пришел сигнал, его обработала midi плата, и выдала обработанный уже минуя звуковую обвязку. Я так себе это представляю.



Как тогда объяснить, почему с X2 + ASUS I-A16C виснут ноты и возникает 10-секундная задержка в Duke Nukem 3D при смене мелодии, а с X2 + ESS 1868 всё нормально?



Может там с SysEx'ами хрень происходит какая-то при передаче, одна нормально их передаёт, другая - нет, да и вообще, не факт, что у них что на вход прилетело, корректно вылетает на выхлоп.



Тут надо более тщательней разбираться. Попробовать например другую дочку, с той же платой. Может дело в самой игре, а не железе.
