Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



На мой взгляд ретрогейминг сейчас имеет две формы: одна про тестирование, коллекционирование, щупанье и разглядывание "больших, красивых" плат, которые потом лежат на полках или перепродаются другим коллекционерам, а другая - про удовольствие от запуска старых игр на настоящих, старых ПК, где не требуется ни эмуляции, ни форумных патче-фиксов под очередную Висту. И новодел существует как раз для этого второго лагеря, т.е. ищущих конкретный функционал, не существовавший в коммерчески реализованном виде, чтобы применять его на практике.

Поправьте, если не так.



Ковыяние ретрожелезяк - это ковыряние ретрожелезяк. Ретрогейминг - это играть в старые игры. Желательно ещё на старом железе (тут происходит пересечение с ковырянием). Но можно и в DOSBox, PCem и т.д.

Для ретрогейминга нужна максимально беспроблемная платформа с самыми обычными и распространёнными железками. Иногда имеет смысл нечто уникальное, для поддержки чего-то особенного. Тогда выплывают вуды, AWE и т.д. В остальном - плевать. Берём i440BX, какой-нибудь камень из семейства P6, исашный SB клон на каком ESS1869, GeForce 4 MX и вперёд.
А вот уже в моём случае интересно поковыряться. Потому берём что-то на чипсете SIS, камень Cyrix III, Trident Blade 3D, звук пострашнее и вперёд пытаться понять, на что была пригодна такая конфигурация. Параллельно что-то старое при этом проходя (можно и несколько разных игр, сравнивая, что и как на разном железе). Это уже не совсем ретрогейминг.



С BX, в принципе, согласен. Хотя что-то типа 5x86 на SP4, (там турбо есть), можешь играть от 386 до "недопентиума" и те же вуду и овечка - в самый раз! И ДОС не сильно ругается, (главное в биосе дырку между памятью включить), и 9х нормально встает и работает. А ковыряние - это другая опера, Там железо знать нужно. Я таких оченно уважаю! Но с Вашей стороны, "потрахаться" с таким железом, тоже интересно, может в "детстве, юности, - что-то пропустил, недопонял... P.S. Dos-Box и PC Em, IMHO - это суррогат, как резиновая женщина! (Живая лучше! )



Позвольте не согласиться, далеко НЕ ВСЕГДА!
Скажем, если придётся выбирать между такой "женщиной" и, к примеру, какой-то из малышек RealDoll производимых Abyss Creations, я предпочту вторую.
картинки

VS.

И это только внешний фактор, ещё она не пилит мозг, не забирает зарплату, и так далее...

Кстати, ну когда уже?



@MAN-biker, да уж... И нашёл же ты "реальную шкуру"!
Спасибо, на неделю от эрекции свободен.



Ну, в качестве аналогии, то он привел в пример звуковую карту ESS самого нижайшего уровня (картинка толстухи), так сказать затычка ценой в бутылку жигулевского. Но ведь есть и покрасивше девочки, если вы понимаете о чем я))
В данном случае, я выбираю самоудовлетворение



Я так понимаю, речь про Memory Hole что-то там для OS/2?
Не просветите, в чём польза опции без OS/2, возможно я что-то пропустил?



"Memory Hole 15-16mb. en/dis" на некоторых матерях немного другой диапазон. "Полумух" тут не при чем. Это у ДОСа проблема с памятью больше 16 мб.



Это какие же?



В конце 16-го мегабайта BIOS выделяет участок памяти для периферийных устройств. Аналогично тому, как это сделано в конце первого мегабайта. Образуется "дырка". Используется некоторыми сетевыми картами.
Когда в системе нет устройств, использующих этот участок памяти, рекомендуется закрыть эту "дырку" в BIOS, чтобы память оставалась линейной, без разрывов.



Опять в огороде бузина, да что ты будешь делать...

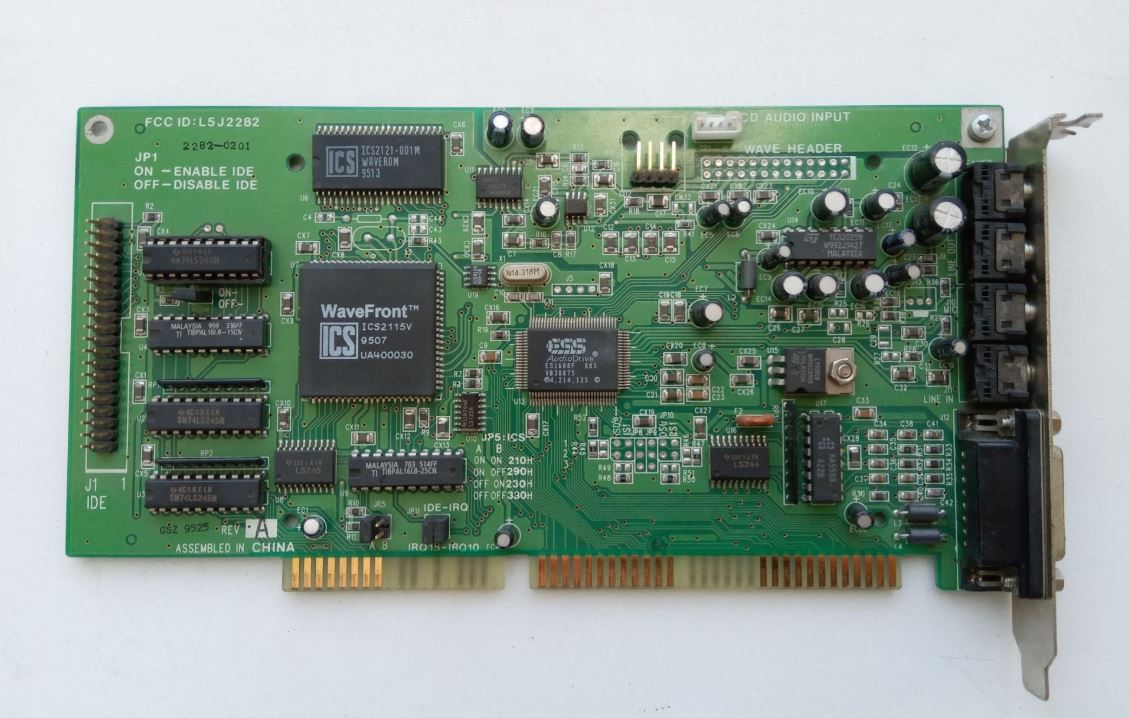

В том-то и шутка, что звуковые карты ESS, начиная с 1688 - это чуть ли не лучшие SBPro-клоны, практически безупречные: совместимость с играми выше чем, у фирменных SB16 и авешек, а FM-синтез звучит настолько близко к OPL3, что непосвящённый человек и не отличит, к тому же у них нет никаких проблем с зависанием нот и тому подобного, дочерние MIDI-платы работают без каких-либо заморочек, и драйвера у неё всю жизнь не в пример кривативам легковесные, удобные и незаметные.

От какой-нибудь чисто коллекционерской AWE32 глючной ревизии с CQM'ом впридачу, или полурабочего GUS Extreme, любая такая "затычка" мокрого места не оставит по универсальности Их именно, что в коробках на полке лучше хранить и хвастаться периодически другим собирателям звуковых карт, не выходящим за пределы Doom и Duke3D.



@Revolter, и мерседессы ржавеют, но никто из-за этого на жигулях не ездит.предложи человеку аве32 и есс на выбор. Думаю гадать не надо, что человек выберет.



@Jccwu, смотря какой человек, это же очевидно. Мне лично важно, чтобы был звук во всех играх, плюс ПК я предпочитаю компактные и в качестве волнового синтеза у меня уже есть излюбленная дочерняя плата, поэтому я пользуюсь ESS'ами, а AWE32 для меня - ну, подставка под стол, наверное, неплохая, чтоб не качался, если у него одна нога короче остальных (например).

--- добавлено 28 июл 2020, предыдущее сообщение размещено: 28 июл 2020 ---

А в чём именно AWE32 - мерседес, а ESS - жигуль, по вашему мнению? В поддержке 16-битного звука? В возможности проигрывать сторонние банки MIDI-инструментов в Windows? И если это так, неужели оно стоит мучений с лопатообразными размерами, засирающими тебе весь ДОС драйверами, капризным WT-коннектором, и врождённой шумностью выводов, если копеечная SB Live сделает всё то же самое, но местами даже лучше?



AWE это скорее запорожец. И, как запорожец, стоила ещё 15 лет соответственно своим потребительским качествам и моральному устареванию - копейки. А уже потом, вопреки этим факторам, но на какой-то ностальгической бузе - снова поднялась. Как и запор.



@дядя Лёша, ну, кстати, в отличие от Запорожца и всяких инвалидок типа Оки, у AWE32/64 есть целый набортный WT, который может хоть кому-то нравиться (мне нравился) %) Но его эээ своеобразность едва ли может объяснить их "популярность" и цену...



Ну блин, хаять аве можно сколь угодно, но ставить их в один ряд с ESS, а то и ниже, вы меня извините конечно.
Что-то я не вижу желающих расстаться с аве по 150-250р как с ESS



Объясняется это просто. Карты с каким никаким, хоть каким-то WT синтезом всегда ценились. Обычные SB16 без AWE части тоже относительно недороги, сопоставимы с ESS приличной сборки. Бренды здесь ни при чём. Так же и некоторые карты ESS/Crystal/кто угодно, имеющие приличный WT, хоть Dream, хоть что угодно, тоже всегда в высокой цене, сопоставимы с AWE, порой и дороже. Так что не надо нести чушь про "дешманский" ESS.

--- добавлено 28 июл 2020, предыдущее сообщение размещено: 28 июл 2020 ---

Ставить AWE в один ряд с ESS попросту идиотизм. В один ряд с ESS можно ставить SB16 или SB Pro. В один ряд с AWE ставить другие WT.



Ну чего, на блошинках довольно нередкое явление, в отличии от тех же AWE32



Есть конечно исключения, но таких исключений единицы.
