Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Ну какие на фиг "исключения"? Карты без WT всегда были дешевле, карты с WT всегда были дороже. Этим всё сказано, без всяких исключений!



ну опять же есть Вейв синтезатор на борту ХЗ какого качества, зато взамен убралы гребенку, так что какой нибудь дримбластер уже неповесить или ямаху



@dante1, гребёнка спокойно впаивается. Взять её можно с feature connector'a дохлой S3 Trio64+, я так делал с ESS Solo-1, всё работает. Производителю, возможно, было логично, что раз на борту уже есть синтезатор, отдельный понадобится единицам. Хотя это экономия на спичках



Вашу за ногу... Это ж обычная гребёнка с шагом 2.54мм. Она копейки в том же чипдипе стоит. Зачем ради неё что-то распаивать?



я не про наличие или отсутствие WT а про ESS карты

--- добавлено 28 июл 2020, предыдущее сообщение размещено: 28 июл 2020 ---

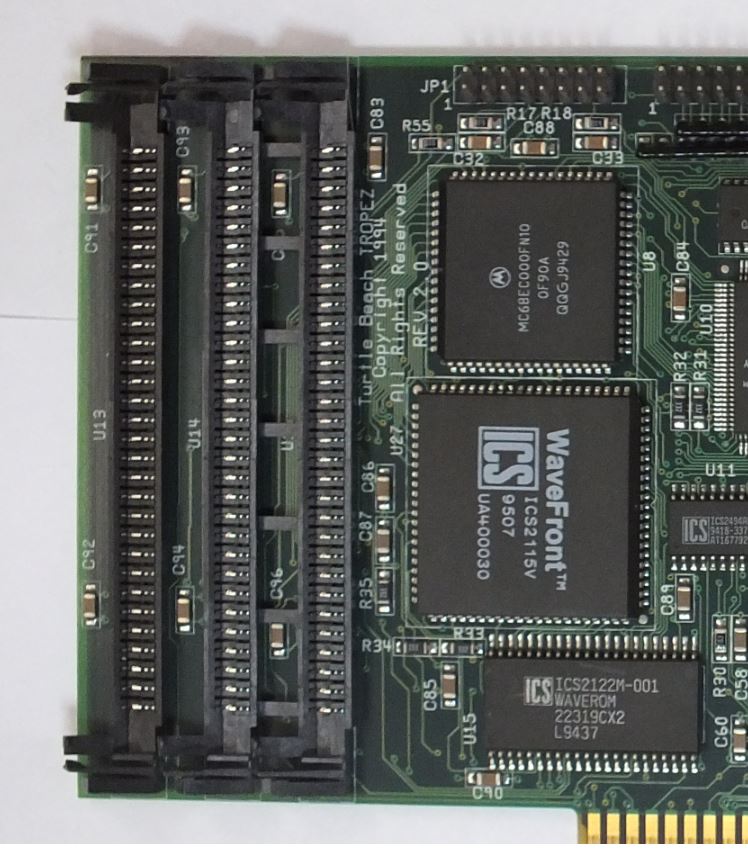

у Tutrle Beach Tropez такой стоит.
Кстати, если напаять WT гребенку, и подключить туда дочку, как карта будет понимать куда ему сигнал отсылать для обработки?



@Колючий, в моём городе таких сетевых магазинов нет И ради одной супер-распространённой дохлой видяшки нецелесообразно отнимать у себя кучу времени по их поиску.

Кстати, возможно, именно на этой ESS с интегрированным синтезатором, внешний WT не заработает, поскольку модуль может быть выведен через его интерфейс, а умеет ли оно переключаться между ними - вопрос.



@Jccwu, и что про ESS? Аналогичная по функционалу карта - SB16. Не AWE.



Можно не объяснять, а например просто послушать как звучат эти карты (видео я выкладывал выше) Оно не мерседессовое, оно просто другое.
Вы не получить разное звучание плат одного класса, такие как ess, sb16 и прочих sb клонов. Но если мы говорим о General Midi, то тут есть за что хвалить эти карты.



Почта. Если у тебя есть паяльник и ты им что-то изредка паяешь, то найдётся чего взять в посылку и кроме той гребёнки.



Мы с вами говорим на разных языках. Я к тому, что на совсем неприметной карте умудрились запихать синтезатор, который сразу превозносит ее как в качестве звука, так и в цене.
У меня была мысль купить эту карту, чтобы просто сравнить, звучит ли она также как и Tropez, из-за одинакового с ней синтезатора, или есть отличия? Например у Tropez и Tropez+ звучание разное.



@Jccwu, у автора шапки к этой теме - easy_john'a - раньше был шикарный сайт со сравнением большинства известных природе WT-синтезаторов в наборе популярных игр, и я ещё тогда понял, что существует такая забава - сравнивать их звучание, к которой сам я не тяготею (потому, что ни один из этих редких синтезаторов - в противовес всеядным роландовскому GS и ямаховскому XG - не подходит для всех игр сразу: в каких-то один звучит хорошо, в других - плохо, а в каких-то - другой, и так далее), но и не порицаю у других. Тогда вопросов к вам больше не имею

А сам воспринимаю только роландовский GS как эталон, и тот синт, что в Dreamblaster S2, как наиболее мне приятный из бюджетных.



кстати на счет Tropez+ что скажете, как она в сравнении например с той ж связкой ЕSS + скажем DB50XG?



все такие какое благо сегодняшеного дня что все карты звучат одинаково, нет давит жаба что Дюк (его аналог в современном мире) у тебя звучит хуже чем у товарища. Да есть карта за 5$, а есть за 500$ но не думаю что какой нибудь Киберпанк будет разительно отличатся по звуку



@Колючий, Offtop

если тебе так важно спасти жизнь этой Trio64+, давай я тебе её почтой отправлю безвозмездно, мне не жалко и я её сохранил Но уж как мне тратить своё свободное время - со стороны не так хорошо видно, как мне самому, хехе



так сами послушайте. Каждый по-своему прекрасен

Hard - Звуковые карты для DOS

Hard - Звуковые карты для DOS



А что, уже и AWE32 в цене?



ну на блошинках не валяются в отличии от той же ESS.
А на онлайн барахолках цена стартует в пределах 3000 руб, на ибее и вовсе стремится к 100 президентам



недавно CT3900 за 8000 была продана на мешке.



раз на раз неприходится, я вообще новую ни разу не вставлявшеюся в ПК в полном комплекте со всеми бумажками за 1000 р взял. Коробка правда вся розлезшаяся и зашерганая от ялозания по складу)

--- добавлено 28 июл 2020, предыдущее сообщение размещено: 28 июл 2020 ---

Тем более, 3000 это миниум и должно очень повезти. Правда я вот GUS Classic продавал за 80$ года два еле збагрил. А вот AWE64 Gold за 90$ ушла быстро



Ну что Вы, как маленькие, честное слово!!! ESS, особенно 688, была очень хорошо совместима с SBPro 2, не требовала фактически ничего, кроме строки инициализации в autoexec, стоила не в пример дешевле. Минус, который я за ней помню, - достаточно сильное соотношение сигнал/шум. Да, WT, на ней не было. Но и не надо сравнивать карты с WT, с обычными бластерами. Я бы еще понял, когда опять разгорелся флуд, что лучше: GUS, AWE 32, AWE 64 или Turtle! А так...
