Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Yuriy_X, я так понял, лаги лечатся снижением битрейта. Кстати, по общеизвестному опыту различные лаги/глюки лечатся снижением быстродействия системы. А иногда, между прочим, его повышением. Первое активно муссируется массами, потому что укладывается в доктрину тру-досовских сборок, а второе обычно не принято обсуждать и даже порой признавать, ибо в доктрину не укладывается. К сожалению, идейность и здесь работает.
DOS7 не смешан с виндой. Он сам по себе. А то, что для инита Креативов нужно в нём меньше телодвижений совершать, чем в DOS6, так по мне это даже удобнее. Но каждому своё.
@MisterGrim, никогда в глаза не видел это. В шестой версии лучше работает? Ну ОК, очень даже может быть.



@LANRUS, из-под винды вообще не работает. А перезагрузка в режиме DOS — ну она мало чем от обычного DOS отличается.



@MisterGrim, ну а если она "мало чем от обычного отличается", о чём тогда речь? Загрузка без GUI не отличается от обычного доса, а сама и есть обычный дос. Просто версии 7.



@LANRUS, так со всеми вытекающими же. Или что, DOS7 сам звуковуху сконфигурирует?



@MisterGrim, не сам, вообще не про это было. Сеанс MS-DOS из-под винды никто не имел в виду. Речь шла о том, что MS-DOS7.1 и Win9X GUI "смешаны", что не есть истина.



Тормоза с MIDI я поймал на конфигурации с Pentium III-S 1133 МГц, а на K6-2 400 МГц было то же самое при использовании Vibra16. Специально использовать тормозное для конкретной игры железо смысла вообще не вижу. Кстати, Duke Nukem 3D в 800×600 явно недостаточно мощности AMD K6-2 400-450 МГц - во многих местах заметные просадки fps. На Pentium III-S играть в него намного приятнее.

Как я понял из предыдущего сообщения, он при этом использует файлы Windows. Как раз этого я и не хочу. А инициализация AWE64 выполняется один раз, да и не вызывает это особых сложностей.



Вроде бы очевидно, что по мере вашего повествования. Первое, а затем второе.

@LANRUS, DOS 7 как часть винды ок. Но если это огрызок от неё, да ещё на компе с претензией на олдскул/аутентизьм/"досбокс не тру" - так себе вариант. Если только для чего-то сильно надо FAT32 на системном диске.
Часть системных DOS утилит выброшены - навскидку UNDELETE.
Редкий случай, но какой-нибудь первобытный инсталлятор у игры запросто откажется видеть свободное место на FAT32.
CTCU от Creative как раз - проверяет версию DOS и обычно не работает как менялка ресурсов, дескать, в винде меняй.
LOCK. Про него надо постоянно помнить с софтом, который напрямую с диском работает. А иногда он ещё и не работает на системном диске.
Ну и до кучи любой другой случай с проверкой версии DOS.

А вот память как раз-таки обычно получается соптимизировать лучше именно в DOS 7. DOS=AUTO может давать прямо противоположные результаты.



Вы пытаетесь представить 7 версию как ущербную с точки зрения ретрогеймера. Я же утверждаю, что с точки зрения ретрогеймера всё это вкусовщина, и больше ничего. Сто лет бы в гробу эту UNDELETE не видеть, и всё остальное туда же, и звуковым картам абсолютно всё равно, откуда черпают информацию об их конфигурации. Это всё не насущные проблемы совместимости, а предметы эстетического оформления. Единственное весомое прозвучало про прямой доступ к диску и FAT32, я не знал о таких вещах. Спасибо, интересно.



@LANRUS, я ничего не пытаюсь представить с точки зрения ретрогеймера, потому что не смогу ответить, кто ретрогеймер, а кто нет. А ты можешь? Может ретрогеймер это тот, кто за те годы, что эта тема существует, прошёл пару сотен старых игр, причём сделал это в досбоксе, в котором как раз насущные проблемы совместимости давно решены? А наши упражнения с железным отягощением с его точки зрения и есть предмет эстетического оформления?



Мы скорее ретрожелезячники...



У меня нет такой карты. Но, полагаю, ты пытаешься запустить утилиту для совершенно другого чипсета. У этих азтечей условно можно выделить четыре поколения чипсетов и все они несовместимы между собой:
DOS Days - Aztech

Экстра, как вижу, уже вторым поколением является, а твоя, насколько помню, к первому относится (только первое поколение поддерживает Covox).



Нет, это точно не так. Я в курсе этих поколений. У меня I38-SGNXPRO - по твоей же ссылке сказано: "Others have a SCSI and AT (IDE) CD-ROM header - this was called "NX Pro Extra".
Драйвера пробовал и 2.11 / 2.3 для обычной PRO, и 2.41 для "Extra": они взаимозаменяемые, ибо отличия тут только в интерфейсах для CD. Все утилиты работают нормально, кроме "Sound Tracks 2.0", причём она как раз "чипсетонезависимая" и входит в комплект драйверов разных моделей.
Подозреваю, что проблема не в самой карте, а в чём-то, связанном с ОЗУ. При запуске song.exe из файлового менеджера ("DOS Navigator") она зависает сразу после загрузки, но если выйти из DN, то зависать она начинает уже сама, во время проигрывания и т.д.
ОЗУ у меня много, до 627 КБ свободно; отключение EMM386 тоже ничего не даёт... В общем, загадка.



@Uka, а на какой частоте шина ISA у тебя работает? Или у тебя карта со своим кварцем на 14.3 МГц? По фоткам с того сайта, собственный кварц есть только у варианта со SCSI-итерфейсом.



Понятия не имею А что за кварц? Пимпочка слева вверху?
Я думаю, если бы что-то было не так с частотой шины, то и звука не было бы далеко не только в одной утилите.

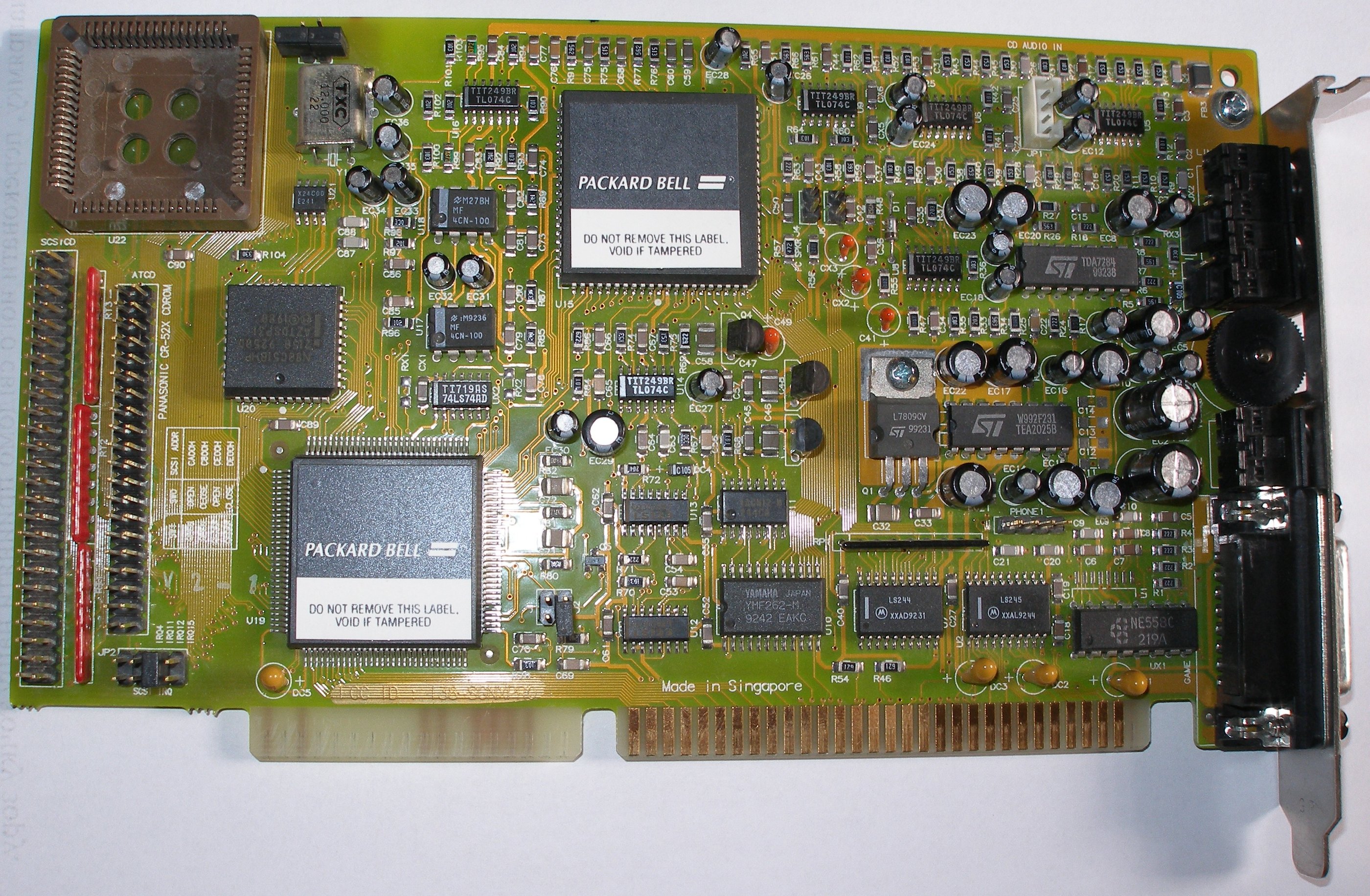

Карта у меня, судя по всему, "Экстра", т.к. она именно с SCSI - я как-то показывал картинку:

(Только это её фото в девичестве, до ремонта: летом 2019-го мастер сделал ей операцию по удалению колёсика регулировки громкости, ибо из-за него не работал один из каналов, звук исходил только из одного динамика.)



@Uka, кварц тот, да не тот) Это для SCSI, а значит звуковая часть от ISA тактируется. Попробуй, в качестве эксперимента, воткнуть карту в более современный системник (PI-PII или ещё новее) - там ISA своим собственным кварцем всегда тактируется и почти не зависит от скорости проца-системной шины, в отличие от 386-х и прочих "ISA only" мамок. И проверь именно эту свою зависающую программу - есть маленький шанс, что она заработает лучше. Правда, если проблема в настройках операций с памятью, то она тоже может заработать нормально в другой системе по другим причинам. Тогда, может, попробуй не из чистого доса, а из Win3.1 запустить?



Увы, это невозможно. "Sound Tracks" - это не просто программа, а TSR-утилита. Которая грузится в память и вызывается оттуда сочетанием клавиш.
Потому я и подозреваю больше проблемы с памятью. Но другая такая же утилита из того же комплекта, "NX Pro Mixer", работает без проблем и в файловом менеджере, тогда как "Sound Tracks" в менеджере 100% зависает уже при загрузке, а просто из DOS с высокой вероятностью - или во время работы, или после выхода из неё.
Не уверен, есть ли смысл пробовать на ПК с Pentium. Это надо с дискетки DOS грузить, а таким образом там головная боль все IRQ распределить, всегда что-то да не работает.



Кто в курсе - последние модели имющие поддержку DOS midi у Creative это SB live или у первой audigy оно тоже есть ?
И есть ли банки для SB Live имитирующие звучание adlib ?



Есть банки "эмулирующие" FM-синтезированные инструменты, но звучит это не как адлиб, а как "кусок говна".

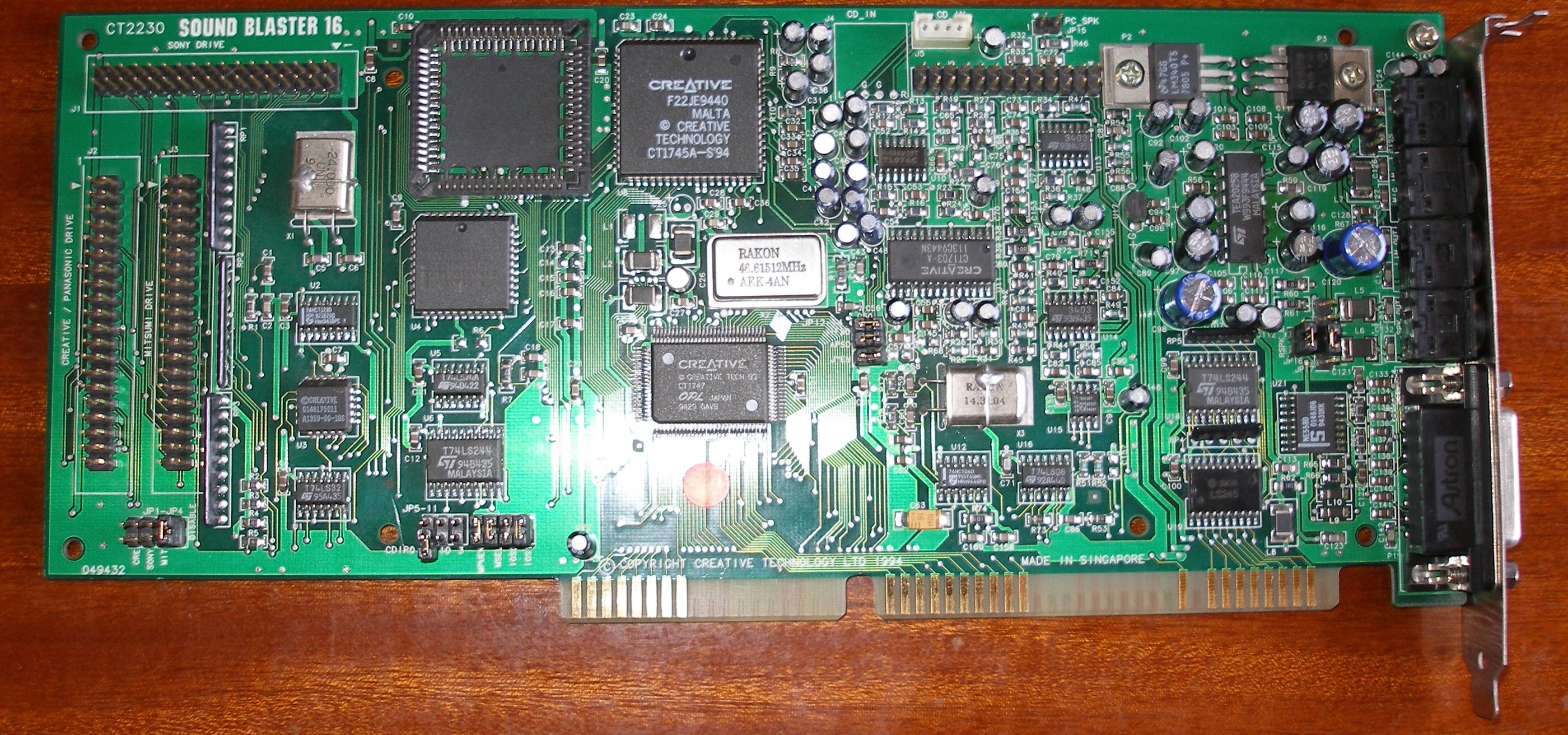

Обзавёлся я ещё одной звуковой картой - "Sound Blaster 16" называется.
Никогда ещё ничего от самой Creative в руках не держал (если не считать позднейших PCI/PCIe) - только тридцать лет мечтал когда-либо попробовать


Модель СТ2230 - судя по всему, не самая худшая.
Звучит, в принципе, даже чуть получше AZTech Sound Galazy NX Pro Extra, хотя в микросхеме СТ1747 находится всё та же "правильная" OPL-3 (в приложении - три версии вступления к "Monkey Island" на трёх из имеющихся у меня карточек).
Но несколько неясных или неприятных моментов есть.
Думаю, что тут эту карту (в отличие от AZTech) многие знают и подскажут.

1. Самое главное - очень плохо звучит PC Speaker, подключенный на соответствующий разъём карты. На AZTech он тоже не особо радовал, но хотя бы всё было слышно из индикаторов при запуске ПК. А тут - не слышно. Слышно сам PC Speaker после загрузки, но приходится громкость выкручивать на максимум, и то слабо. На AZTech, если не ошибаюсь, рядом находится особый разъём для PC Speaker Gain, а на SB16 такого не видно...

2. Удивило, что драйвера прописались в Config.sys - stb16.sys + ctmmsys.sys. В результате объём доступного основного ОЗУ сократился с 627 до 588 КБ Руководства именно для своей модели я не нашёл, но посмотрел для позднейшей PnP модели: сказано, что это low-level драйвера, которые в принципе не обязательны. Однако без них нельзя даже громкость настроить, получается! Или как-то можно?

3. Поведение некоторых программ тоже странное. Например, Scream Tracker при проигрывании без драйверов в Config.sys работает отлично, только очень тихо. А с этими драйверами зависает...

В Windows (3.11) как раз всё отлично, но понятно, что это мой 386-й ПК в основном для DOS. Пока не решил, оставлю ли Sound Blaster 16, или вернусь на AZTech, а эта будет для коллекции
Правда, от постоянных переключений оборвался проводок у разъёма CD Audio. Очень уж он там хлипкий... А именно такого (беленького) разъёма очень часто не бывает на проводках CD Audio.



2. Эти драйверы нужны только для интерфейса CTMM, используемого в паре программ и примерно таком же количестве игр. CT-VOICE.DRV и так далее через него работают. В общем -- rem перед обоими драйверами и забыть.
Громкость настраивается MIXERSET.EXE.
