Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



А можно мне глупому пояснить где чего менять?



Просто для информации. Я проверил эту игру на "новой" системе (PIII-800 + CMI8330) и всё работает отлично: как с GM, так и с FM. Загружался в чистый дос, никаких замедлялок или отключений кэшей не использовал.



На днях обзавёлся карточкой AWE64 Gold. Впечатлило, что у неё гораздо меньше слышен фоновый шум в сравнении с CT4520, которая в этом системнике стояла ранее. И это при том, что звук с неё выводится на другой компьютер, который выполняет роль микшера. В связи с наличием 4 Мб памяти она мне стала интересна под Windows. Возникли вопросы, поделитесь, пожалуйста, своим опытом, кто хорошо знает особенности этой карты.

1) С образа диска для AWE64 Gold установил только AWE Control, все остальные компоненты исключил. После этого установщик выругался на отсутствие какого-то VXD и предложил перезагрузить систему. На всякий случай уточню, что система - Windows ME, никаких драйверов на звуковуху я перед этим не ставил. Программа AWE Control работает нормально, при запуске никаких предупреждений нет. Можно забить на этот VXD или что-то желательно доустановить?

2) На диске есть следующие банки .SF2 - 2GMGSMT.SF2, 4GMGSMT.SF2 и GM35REVC.SF2. Пробовал загружать каждый из них, какой-то существенной разницы не замечаю (пока успел погонять только Duke3D и Doom2). Чем они отличаются между собой?

3) В AWE Control, в закладке Effect для эффектов реверберации и хоруса по умолчанию стоят значения Hall 2 и Chorus 3. Они по какой-то причине считаются оптимальными? Какие значения лучше для 3D-стрелялок и, скажем, квестов?

4) Сначала при выборе GM в играх с любыми банками было ощущение, что не хватает низов. Увидел в AWE Control, что Bass стоит на 0, а Treble - на +8dB. Выставил высокие на 0, сразу частоты нормализовались. Почему они были задраны по умолчанию и какие значения оптимальны для этой карточки?



Поздравляю!
А какая модель? Фотоснимков не будет?



@Uka, спасибо! Модель - CT4390, сфотографировать не успел, сразу в системник поставил. Сначала планировал Voodoo3 купить, потом передумал и заказал на мешке эту звуковушку. Решил, что её приобретение доставит мне больше удовольствия, а Вуду подождёт)



Добрый вечер! Есть вопрос, но начну с небольшой предыстории.
Я собрал один старенький компьютер и решил поиграть на нём.

Windows 98SE

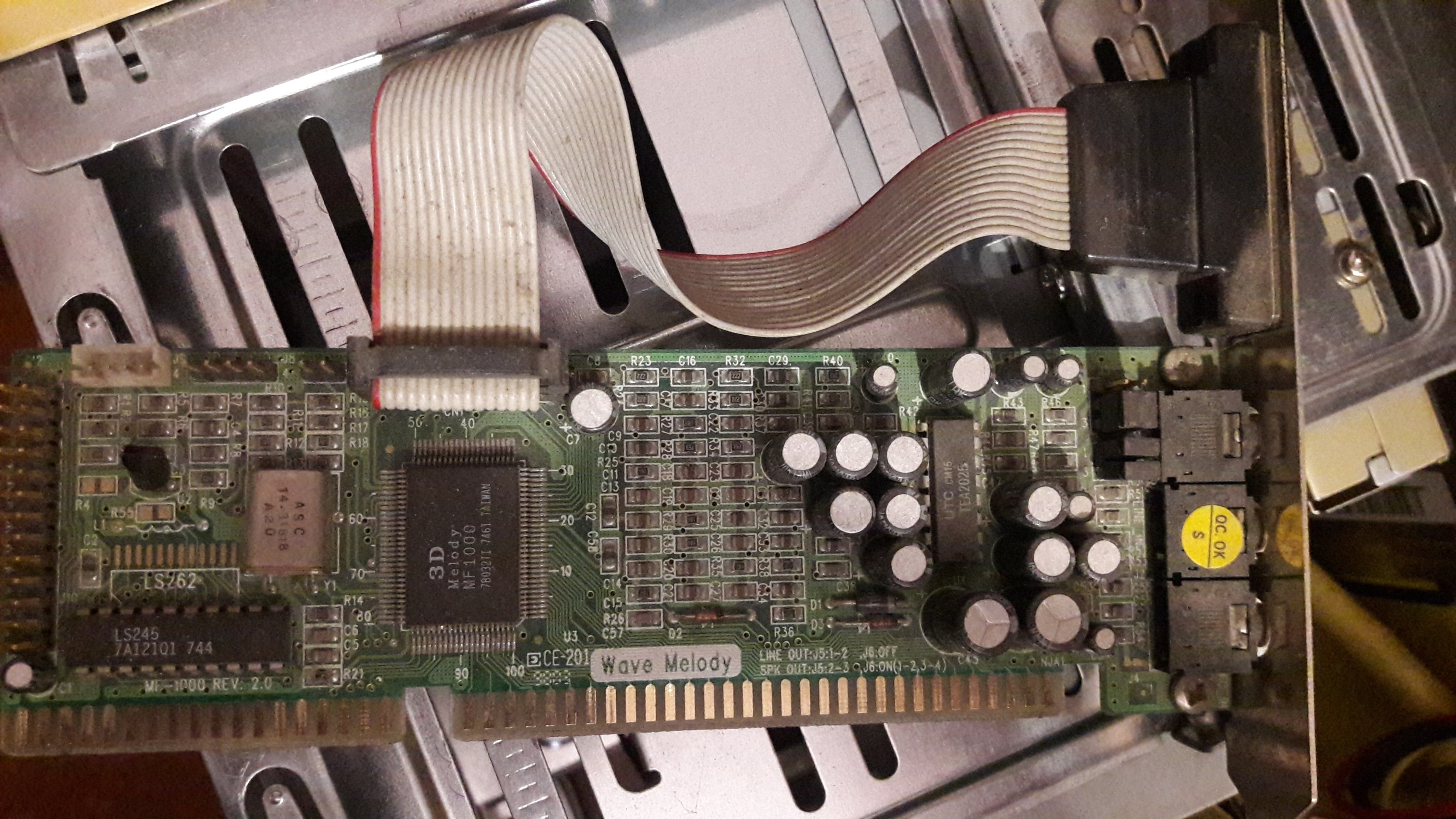

(Duron 650, socket A Abit KT7, SDRAM 128mb, ISA 3D Melody MF1000)



Установил Shadowcaster с диска и поставил не помню какие настройки звука. И мне звук понравился, особенно качество звучания музыки. Шума почти нет - все нормально.


Потом переустановил ОС, поставил те же, а может и не те же драйвера на звук.

Теперь звук стал значительно хуже и тише. Кроме Shadowcaster и в Stygian Abyss так же качество звука ухудшилось.

---
Я так люблю старые игры и компьютеры, но как оказалось совершенно не разбираюсь в настройках звука! Пожалуйста, помогите разобраться в настройке звуковой карты.

Объясните в двух словах:

1. Что такое IRC порты?
2. Что такое DMA?

Какие значения там нужно выставлять и подскажите, где вообще можно набраться знаний об этом. Я не нашел комплексных факов по этим вопросам.

---
Буду благодарен любой информации. Спасибо!

---С чего хотя бы начинать изучение?



@bl00dshot, IBM PC для пользователя (и др. книги В. Фигурнова), В.Э.Фигурнов - Старый DOS. Abandonware, старые игры и программы - скачать!



Если книгу посоветовал не "от балды", а там и вправду будут сведения о настройках звуковых карт, портов и т.п - огромное спасибо. Из книги приятнее получать сведения, чем из браузера.

---
Уже читаю книгу - действительно много интересного. И про Dos и вообще. Спасибо за книгу.



@bl00dshot, это классика. И аналогов на русском языке мне не известно.



Доброго дня коллеги. Подскажите пожалуйста по такому вопросу:

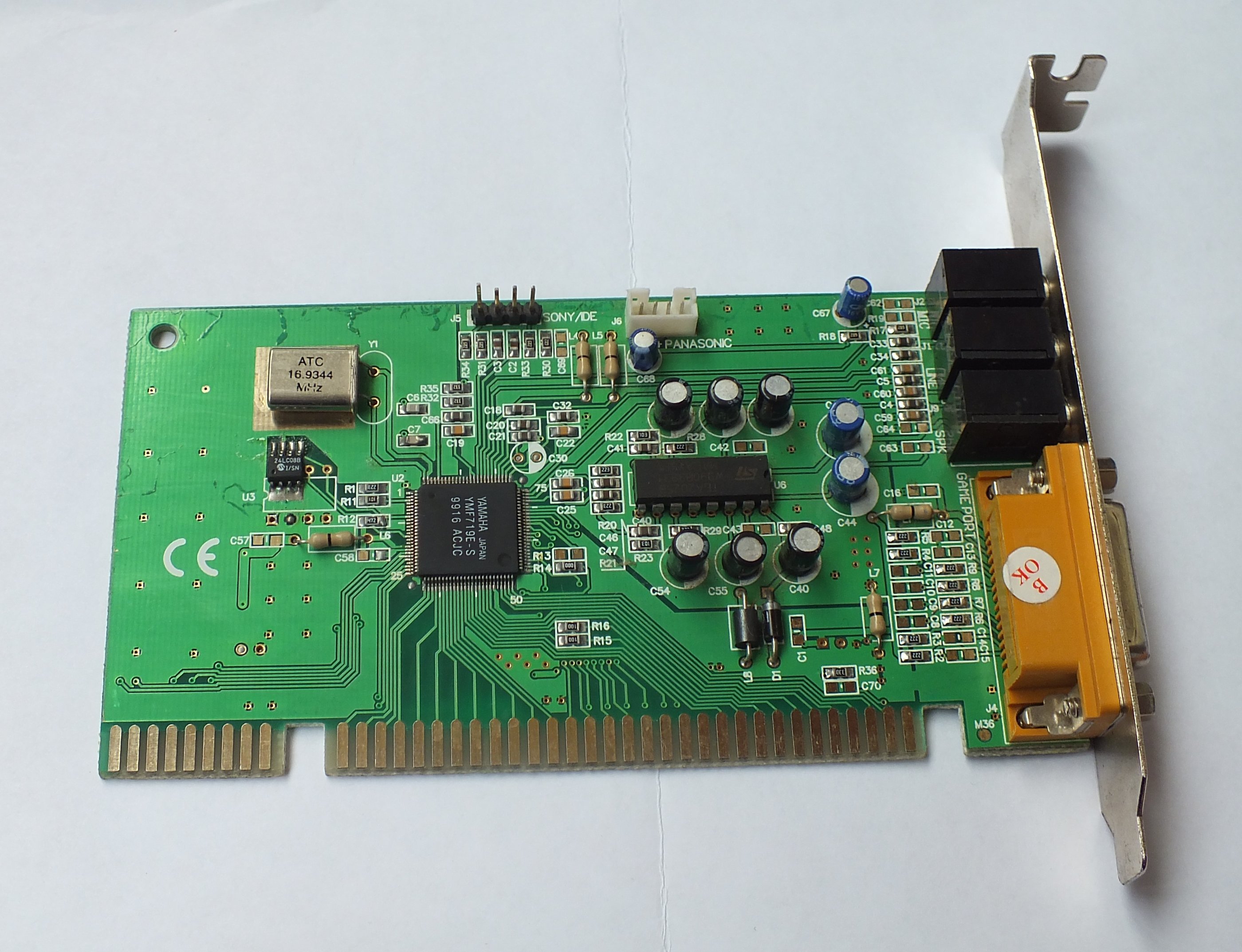

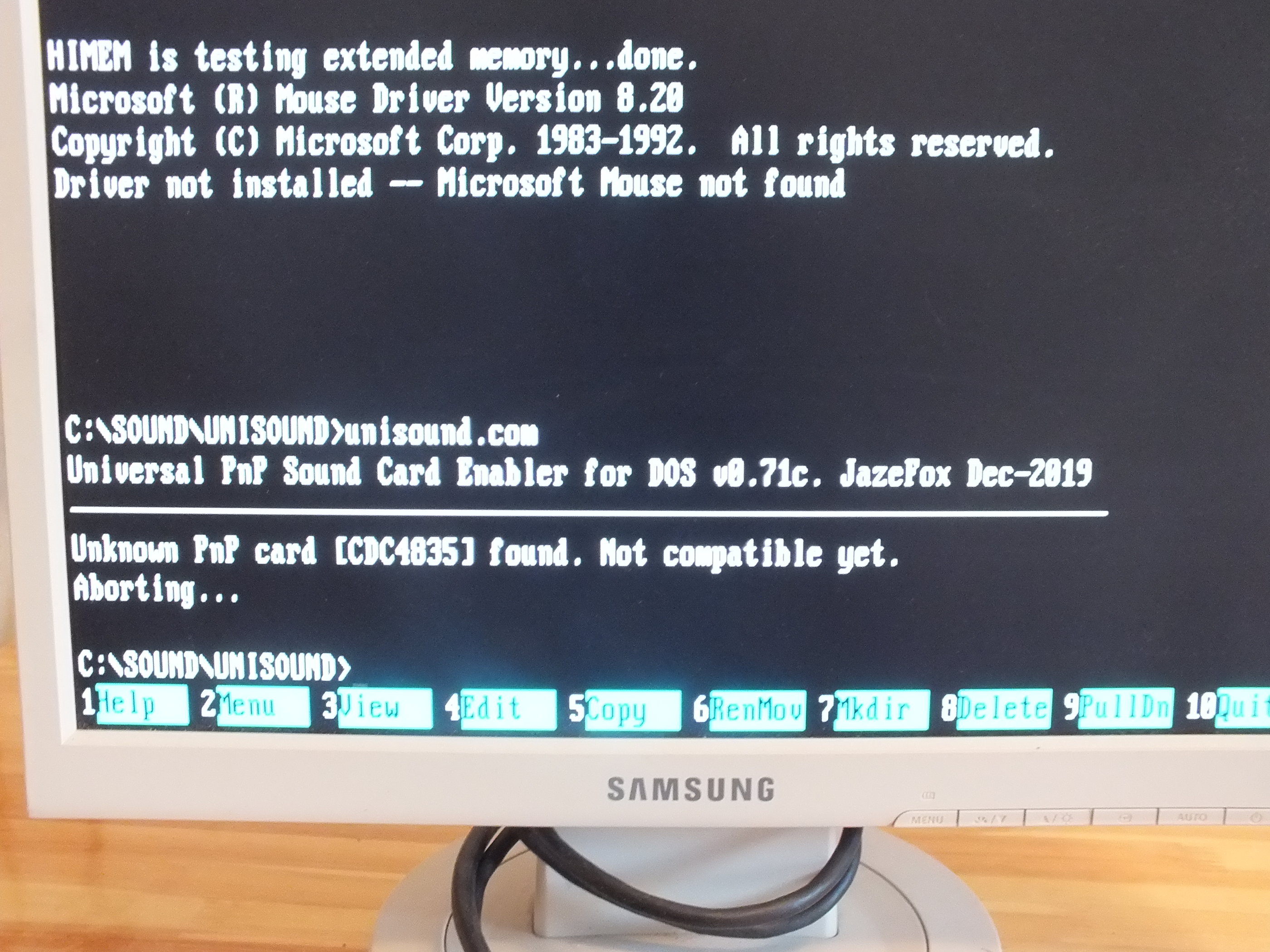

Есть две карты c чипом Yamaha YMF719E-S. Одна определяется unisound'ом нормально, а вторая пишет "Unknown PnP Card
Странно, ведь чипы одинаковые.
На вогосах драйвера не нашел под этот чип, где найти драйвера?

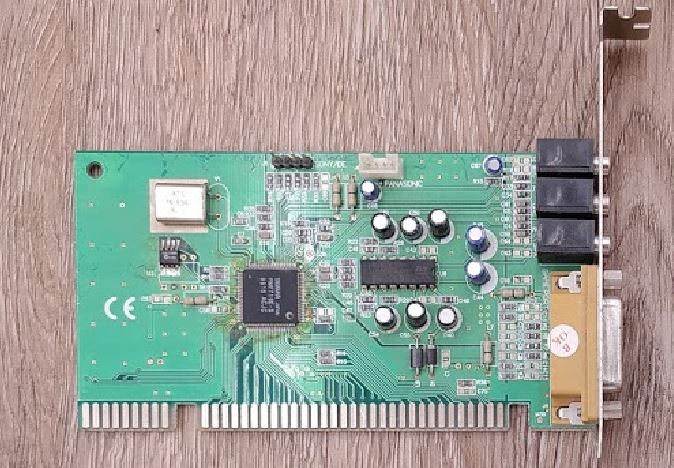

Не определяется та, что на первом фото



@Jccwu, первое, что приходит в голову - почистить резинкой гребенку контактов на isa и не просто вставлять в слот, а закреплять болтом. Потом делать предположения и выводы



@Jccwu, ответ очень прост: первая карта не ямаха, а подделка. Изготовлена, причём, кустарным не заводским способом, судя по кривой пайке чипа EEPROM, в котором хранятся конфигурации Plug and Play. Основной чип перемаркировали, а EEPROM перепрошили под ямаху (тот самый CDC4835). Перепрошитые конфигурации с другим несовместимым чипом, естественно, не работают, так как не совпадут номера портов, по которым PnP биос должен назначить PnP устройству выделенные ресурсы. Именно поэтому unisound даёт ошибку. Как даст её и любой PnP драйвер ямахи.

Судя по разводке контактов и другим элементам на плате, основной чип здесь Crystal CX4235. Если уберёте или сбросите EEPROM с чужой прошивкой, то можно попробовать поставить кристаловские драйвера. По идее, должно заработать. Их и так (без сброса или отпайки EPPROM) можно попробовать поставить, но они, скорее всего, дадут тоже ошибку из-за неверной информации по поводу PnP ресурсов в EEPROM.



.. а ведь еще и кварц, наверное, для ямахи нехарактерный..)

p.s. да, посмотрел, кварц как на кристал



@TheMadLynx, да, было такое подозрение, потому что когда карта попала в руки, имела вид, как будто ей чип перепаяли



У меня тоже лежит "Yamaha 724", которая оказалась какой-то CMEDIA. Правда, на ней кто-то фломастером написал название чипа, что ускорило идентификацию этой дешёвой подделки.



Еще удивил тот факт, что unisound не смог задетектить обычную nonPnP карту CT1740. Сначала подумал что карта неисправна, и начал искать причину. Поменяв на ней несколько элементов, понял что элементы в порядке. Решил попробовать поставить драйвера на карту, и она оказалась рабочей. Все делалось в DOS. Вычурные Aztech с WT на борту и различные Orchesta определяются unisound, а простая Creative не определилась. Теперь я не до конца доверяю этой детект-программе.



Интересно.. можно поподробнее..? Сам являюсь обладателем такого зверя Очень мало информации в сети



Так вы же сами буквально и написали причину: карта не PnP. Что там юнисаунду детектить? Как он может её настроить? На этой карте все ресурсы перемычками выбираются. Назначение утилиты указано предельно точно:



Без обид: а не проще было хронологически наоборот сделать? Это, что ковыряться в носу через жопу.
Кстати, у юнисаунда есть ключ для работы с не пнп картами (или для конфигурации пнп карт в режиме не пнп, я до конца не разобрался). Можно с ним попробовать. И с чего это Ацтеки "вычурные", а Креатив "простые"?



Unisound не нашел СТ1740 ни с ключом CS ни без ключа. Я про детект нонпнп знаю.

--- добавлено 20 апр 2021, предыдущее сообщение размещено: 20 апр 2021 ---

Unisound умеет детектить и нонпнп карты.

--- добавлено 20 апр 2021 ---

Я про эту карту
