Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



У меня на ПК с Pentium звуковая карта "Sound Master 3D" с микросхемой CMI8330 уже 23 года работает
Звук отличный, никаких проблем не встречал.



@Uka, и FM у него точь-в-точь ямаховский OPL3!



@LANRUS, вот-вот!
Хотя на некоторых моделях AZTech (таких, как 802 или 810) иногда ставили "подделку" в лице LS-212.
Но на SGNXPRo везде настоящая YMF262-M.



@Uka, у CMI8330 нет настоящего ямаховского 262, у него свой синт. Но звук норм. Даже отл.



@TheMadLynx, спасибо за совет! Как только опустил частоту до 200 МГц и отключил оба кэша, проблема исчезла. Не додумался до этого сам, потому что буквально год назад запускал Mortal Kombat под MS-DOS со звуком через YMF724 на гораздо более мощной конфигурации - Xeon E5450 3 ГГц / 8 Гб памяти. При этом ничего не замедлял. Вот такие чудеса.

--- добавлено 22 апр 2021, предыдущее сообщение размещено: 22 апр 2021 ---

Насчёт ESS688 - где-то упоминалось, что на ней как-то можно включить MPU-401. Это реально или чепуха? Есть способы использовать с этой картой современные миди-дочки типа Dreamblaster X2 или Yucatan FX?



MPU-401 - нет, но, вроде бы, при помощи SoftMPU можно включить SB-MIDI. Работать будет далеко не в каждой игре, но там где заработает, дочка\синт будет играть.

Лучше не надо. Ставьте рядом другую карту с нормальным MPU-401 совместимым устройством.

--- добавлено 22 апр 2021, предыдущее сообщение размещено: 22 апр 2021 ---

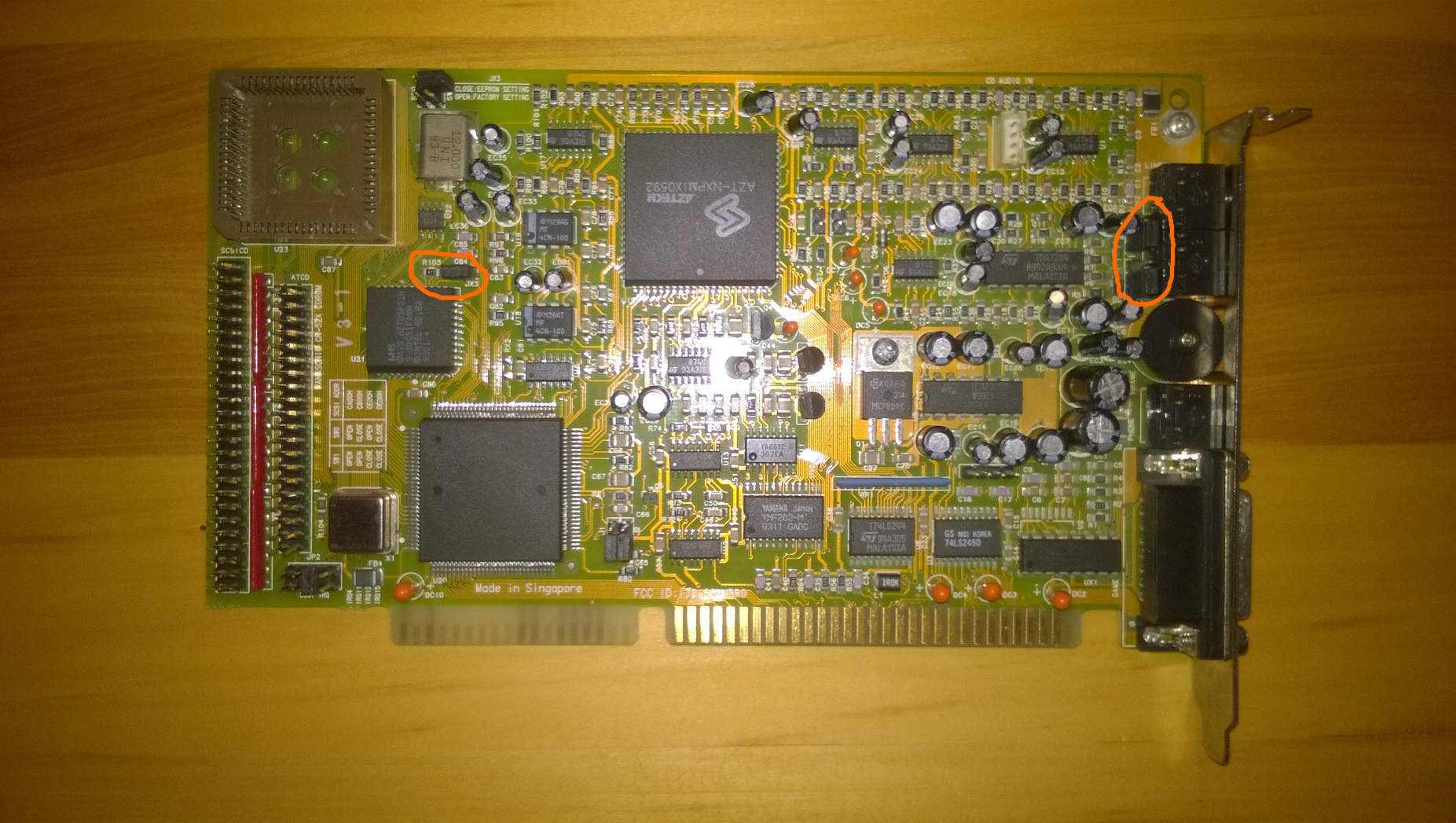

@Uka, соглашусь по поводу ревизий, но категорически не согласен с одинаковостью перемычек. Вот, для наглядности, обвёл отсутствующие на твоей ревизии:



Соглашусь наполовину
Те, что ты обвёл справа, на моей 2-1 как раз есть! Их нет на 1-2.
А вот JX3 слева у меня и правда нет. Видимо, таки их добавляли в разных ревизиях.
Но отличия это, как по мне, косметические.

А по вопросу подключения никто не подскажет?



@Uka, выяснять только методом тыка, кому лучше встать впереди, кому позади. Если звуковых в системе больше двух, идеальный порядок соединения не цепочка, а ромашка.

--- добавлено 22 апр 2021, предыдущее сообщение размещено: 22 апр 2021 ---

Ну или внешний микшер.



Это как "тройник"? Есть такие переходники?



@Uka, "двойником", "тройником", "четверником" и т.д. выступает одна из карт, если у неё достаточно входов и если качество её аналоговых цепей наилучшее среди всех.

--- добавлено 22 апр 2021, предыдущее сообщение размещено: 22 апр 2021 ---

Например, SB16 может принять сигналы сразу с трёх: line, cd и спикер. Вот тебе и сердцевина ромашки.

--- добавлено 22 апр 2021 ---

Я для этих целей использую Audigy - пять аналоговых (!) стерео входов, один аналоговый моновход, один вход спикера, три (!) цифровых входа. И выходов до этой самой матери на любой вкус. Вот уж ромашка - всем ромашкам ромашка! Но для этого надо в компе иметь шину PCI.



Понял, оставляю эту затею. Увы, карт с WT-разъёмом у меня немного - установленная в настоящее время Yamaha YMF-718, несколько шумных ESS'ок и глючная при использовании дочки ASUS I-A16C. Ямаха из них всех оказалась лучшей по чистоте звука и совместимости (SB Pro). Пока со всеми играми в MS-DOS полный порядок, проблема с MK решается созданием батника, понижающего частоту и/или кэш.



Да, может и вероятнее всего приводит.
Ты это ухудшение на своих колонках слышишь и оно тебе мешает? Тогда надо что-то придумывать. Если нет, то нет смысла и заморачиваться.

Усиленный выход и линейный выход. Первый предназначен для подключения каких-нибудь дешманских пассивных колонок на 1-3Вт, которые были актуальны для ПК в 90-е.
В принципе, линейный вход предназначен для получения сигнала с линейного выхода.
Прогоняя сигнал через усилитель мы вносим дополнительные искажения (зависит от качества реализации усилителя). В то же время выдавая усиленный сигнал мы меньше помех соберём шнурком, соединяющим карты (сработает как предусилитель). Но мне сложно сказать, как будут согласованы линейный вход с усиленным выходом, повлияет ли это на работоспособность принимающей карты при длительном применении и т.д. Тут нужно ковырять даташиты, смотреть разводку и оценивать параметры сигнала. Ну или просто попробовать и посмотреть, пойдёт ли волшебный синий дым из бутерброда через пару минут/часов/дней/недель...



А, понятно. Ну, на уровне 386 с этим всё не так просто.

Ну да, это совсем другое дело. На новом ПК у меня тоже Audigy2 ZS с внешним модулем и кучей входов на любой вкус и цвет.
Кстати, и старый ПК как раз к её входу подключён

Увы, SB16 на роль ромашки не подходит. Да, CD Audio у неё подключено, но уже PC Speaker висит на AZTech. По уже озвученной причине: там он включён сразу, а на SB16 - только после инициализации драйверов. И именно по этой причине в качестве "основной" приходится AZTech и использовать: на SB16 не только у PC Speaker громкость по умолчанию на нуле, но и у Line In
А у AZTech, понятно, только один вход, так что от третьей карты (ReelMagic) звук приходится ко входу SB16 подключать. Конструкция не самая элегантная.



Если б она была тихой, то плевать на её элегантность. Но я готов поспорить, что она ещё и шумная.



Нет, такое нам не надо



Вспомнил, что пару лет назад я с ним уже ковырялся.
Тут как раз всё просто и понятно: стоит перемычка - звук нормальный, нет перемычки - звук очень слабый, динамики на максимум выкручивать нужно (и попутно ловить при этом кучу шума).

А вот тут совсем не понятно.
Повторю: звук у меня нормальный идёт только тогда, если соединить первый проводок от материнской платы ("красненький") с верхним штырьком на разъёме PC Speaker у SGNXPRO. Если соединить оба контакта, то звука нет, неважно, какой стороной.
Точнее, похоже, он есть (если добавить чёрный провод на второй контакт), но - опять-таки до невозможности тихий, даже с включённым "PC SPEAKER AMPLIFICATION"...
Вот и говорите после этого, что распиновка PC Speaker - это что-то такое простое!
Ну или на моей карте что-то не так работает.

Понял, почему оно не работает: конфликт DMA
В утилите sgpfig.exe от AZTech можно выставить три варианта (нижнего) DMA - 0, 1 или 3. Но какой бы я ни выставил, после перезагрузки всё равно 1 (тогда как базовый адрес и IRQ вполне себе сохраняются любые). Может, 0 и 3 уже заняты и без второй звуковой карты?..



Проверил на системе с Pentium III. Позволяют. И без EMM386.EXE, без HIMEM.SYS (отключал в CONFIG.SYS).

На 80286 установлен 1 МБ ОЗУ.
Сейчас доступа к этой системе нет. Позже постараюсь уточнить, на что ругается стандартный драйвер.

Offtop

В теории сетей такая топология (ромашка) называется "звезда".



Разумеется. И временами глючная (некоторые игры почему-то не видят ни одной карты из двух).
В общем, убрал этого кентавра и вернулся пока к одной Sound Blaster 16.



@Uka, я ещё 23 года назад посадил скрипер в своём AT корпусе на тумблер Turbo. Отжатое положение - звук на пищалку, зажатое положение - звук в обход пищалки. Куда душе угодно. Можно на наушники, можно на PC SPK in. Если возникает необходимость, просто перевёл звук на пищалку и услышал все диагностические сигналы при старте. Но у меня в этом корпусе был пень, потом пень-2, им эта кнопка без надобности. А у 386 кнопка Turbo задействована по прямому назначению. Может, ну его на фиг? Зачем этот 386 нужен, когда сегодня такие замечательные замедлялки есть? Я вообще этого не понимаю. K6-2+ отличный камень, из доса рулится как угодно, до уровня 386 без проблем, весь ISA звук можно собрать на Live ромашкой, или звёздочкой, по хрену как назвать, спикер тоже в Live втыкается, пропустить можно через тумблер Turbo - красота! Камень моментально разгоняется от медленных старых игр до последних досовских игр, не отходя от кассы - красотища! Что вы все прилипли к этим трёшкам, четвёркам? Весь троттлинг сегодня делается уже без лагов, если толково железо выбрать.



У меня тоже как-то отпало желание связываться с 386 и 486. Не буду скрывать, если попадается подобное железо в работоспособном состоянии, то не отказываюсь. Его всегда можно довести до ума и продать, чтобы реализовать другие хотелки по части старого компьютерного железа. И этот процесс мне как минимум интересен. Но иметь постоянно собранную конфигурацию на базе 386 или 486 процессора при наличии K6-2+ смысла не вижу. Другое дело XT - ради очень древних игр, которые на 386 и выше работают слишком быстро. Но это для меня пока высший пилотаж.

--- добавлено 23 апр 2021, предыдущее сообщение размещено: 23 апр 2021 ---

Поспешил с выводами насчёт Mortal Kombat - проблем со звуком нет только в первом или первых двух раундах. Потом голос вместе со звуками ударов через SB выключается и слышна только музыка (Adlib). Никакие замедления не помогают, DOS/32A - тоже. Попробую ещё с памятью поэкспериментировать.
