Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Yuriy_X, Guillemot Maxi Sound Pro 64. Сам ничего сказать не могу, а по немногочисленным отзывам вроде бы годная. Особенно хвалили цифровой выход, на который сигнал идёт через ADC.



Существуют ли ISA звуковые карты Creative, лишённые проблем с воспроизведением MIDI через подключенные дочки? Вроде здесь упоминалось о существовании каких-то сильно старых SB16/Vibra16, где никакие ноты не зависают и Duke3D не тормозит при воспроизведении музыки. Если кто-то знает подробности, просветите, пожалуйста.



@Yuriy_X, если я не ошибаюсь (просто вариантов одного и того же у криатива очень много), у старых SB карт с "независающими" нотами нет разъёма для дочки. Только снаружи в гейм-порт можно что-то синтезирующее подключить. Во-вторых, у них соотношение сигнал шум такое, что уж лучше бы ноты зависали. Приёмник "Океан" в сравнении покажется настоящим хай-фаем. В-третьих, миди у них не полностью MPU-401 совместимое и некоторые игры могут капризничать. Те, например, которые не хотят отправлять поток миди в IRQ актуальное для бластера: 5 или 7. У MPU-401 стандартное IRQ было 2/9. Хоть для non-Intelligent mode прерывания не используются, но некоторые игры имеют жёсткую проверку присутствия MPU-401 именно с использованием IRQ. Хотя, саму музыку в последствии будут гнать используя чисто 330-й порт без прерываний. Термин SB-MIDI не на пустом месте появился =)



@TheMadLynx, уважаю, но всё не так

--- добавлено 6 май 2021, предыдущее сообщение размещено: 6 май 2021 ---

Во-первых, разъём для дочек уже был.
Во-вторых, да! Качество звучания ужас.
В-третьих, актуальное для бластера IRQ миди потоку никак не мешает, и MPU-401 полностью совместим в режиме UART, а дочкам более ничего и не надо.
И все игры в режиме GM (не просто non-intelligent, а именно GM) не ищут прерывание.



@TheMadLynx, понял. Думаю, хуже зависающих нот нет ничего. К шуму, по крайней мере, привыкнуть можно, а к тянущемуся звуку - никак. Если я правильно понял, SB16/Vibra16 с нормальным соотношением сигнал-шум и безглючной работой с дочками не существует. Что же, буду искать Opti, как-нибудь подвернётся.



@LANRUS, всего не упомнишь. Поэтому всегда рад, если кто-то поправит по делу)



@LANRUS, нашёл ваш с keropi срач по поводу цифрового выхода орфея. По зарубежным стандартам общения ты в самом деле, довольно, грубо на него наехал =) А я посмотрел ещё раз даташит на кристал и обнаружил интересную вещь (с. 66). Бит D5 (3DSO) конфигурационного регистра C3 переключает поток, из которого блок SPDIF собирает сигнал: при 0 будет брать с АЦП, а при 1 - c ЦАП. Фигня в том, что SPDIF формирует сигнальный процессор, который отвечает также за эффект 3DSRS. Возможно, если его полностью выключить, то в SPDIF всегда будет попадать только сигнал с АЦП. Не знаю, как устроены драйвера на кристал или твою малибу, но предполагаю, что при переключении этого бита в нужное состояние, шум должен исчезнуть. Вот картинка, которая показывает потоки данных (выделил разным цветом):

Так что, если keropi умеет в своих драйверах переключать с голубого на оранжевый - то всё должно быть хорошо. Осталось проверить на практике.



@TheMadLynx, ничего, не сахарный. А истина - она всегда дороже. Они со своими стандартами общения очумели вконец, их толерантность их же до добра не доведёт. Вообще-то он же на меня и наехал поначалу, защищая свой драгоценный Орфей так, будто я его с говном смешал. А я всего лишь привёл дельное альтернативное замечание, нуждающееся в беспристрастном расследовании.

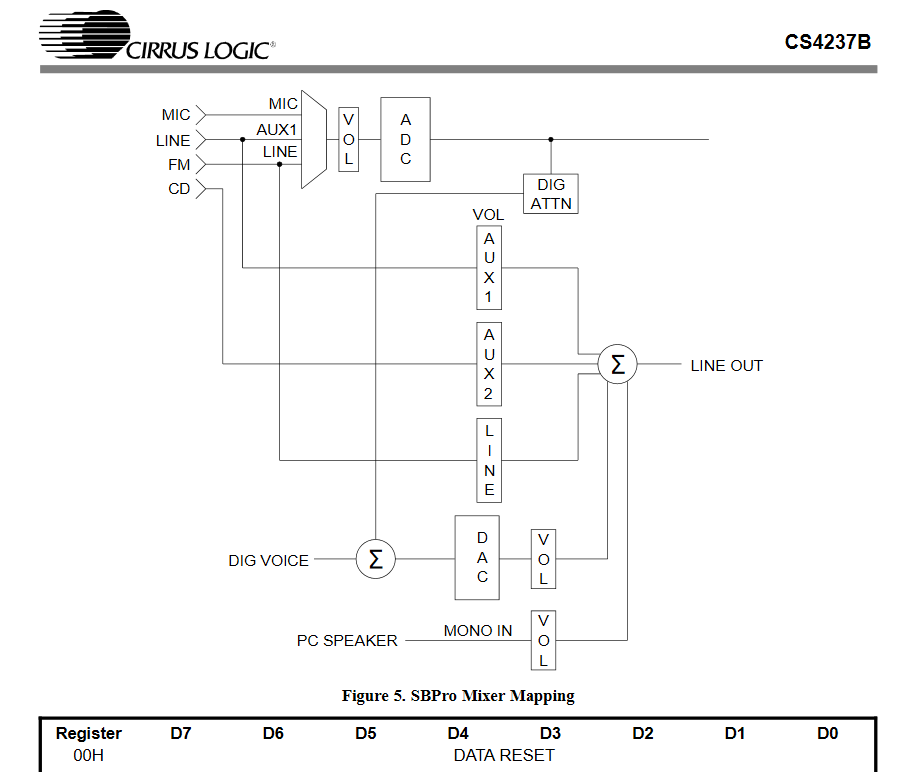

А вот Мармс привёл два варианта роутов, при которых всегда присутствует поток с ADC, либо напрямую с входов, либо как "обратка" с выхода на входной микшер и снова на ADC. И это несмотря на то, что им запилили для CS4237B новый супер-пупер инит ORPHINIT. В общем, я имел в виду, что всегда присутствует аналоговый поток и поэтому назвал выход SPDIF ненастоящим, а Мармс начал меня стандартом IEC-958 погонять, говоря совсем о другом. И Керопи тоже не прав насчёт того, что присутствие цифрового потока ВНЕ проигрывания сэмплов "нормально" и ни о чём не говорит. Как раз говорит о многом! На самом деле сэмпл отыграл - поток закончился. А если он продолжает присутствовать, то логично искать паразитические вложения в сигнал.

PS: после проигрывания звуков на FM может оставаться паразитический остаточный цифровой шум, неугасающий. Проверено мной лично. Но к проигрыванию WAVE сэмплов это не относится!

Вообще, они ещё помешались на даташитах, им одни цифры и стандарты глаза застилают. А просто включить человеческую логику и услышать мнение инакомыслящего - это ниже достоинства. И забывают о том, что даташиты написаны такими же живыми людьми, изображающими информацию о своём детище не всегда исчерпывающе для разных углов зрения и разных целей использования.



Даташиты дают много полезной информации к размышлению, если их внимательно и подробно читать.
Вариантов роутов у этого чипа может быть много, но входа в блок SPDIF (он же модуль последовательного цифрового порта сигнального процессора) только два: один с выхода АЦП (который не отключается) забирает цифру, а второй - с выхода цифрового сигнального процессора. Это показано, как минимум на двух разных схемах в разных местах даташита, так что вероятность ошибки около нуля. Другое дело, что не читая подробно даташит, я сперва подумал, что блок SPDIF всегда берёт данные с обоих своих входов, а оказалось что только с одного. Причём, в том конфигурационном регистре можно переключить, с какого именно.

По умолчанию, после включения, в SPDIF идёт сигнал с АЦП. Это позволяет слышать в цифре все блоки и источники карты: цифровые и аналоговые, со всеми вытекающими. Но, это всё когда карта работает на полную катушку, в идеале - с виндовыми дровами (MODE2 или MODE3). Если мы зайдём в дос и начнём слушать режим совместимости с SBPro, то сразу же столкнёмся с неприятной реальностью, вероятно, всех подобных карт того времени: из чистой цифры в SPDIF уходит только, собственно, звук PCM, а всё остальное - даже внутренний FM-синтез, проходят в SPDIF по обратной петле через АЦП:

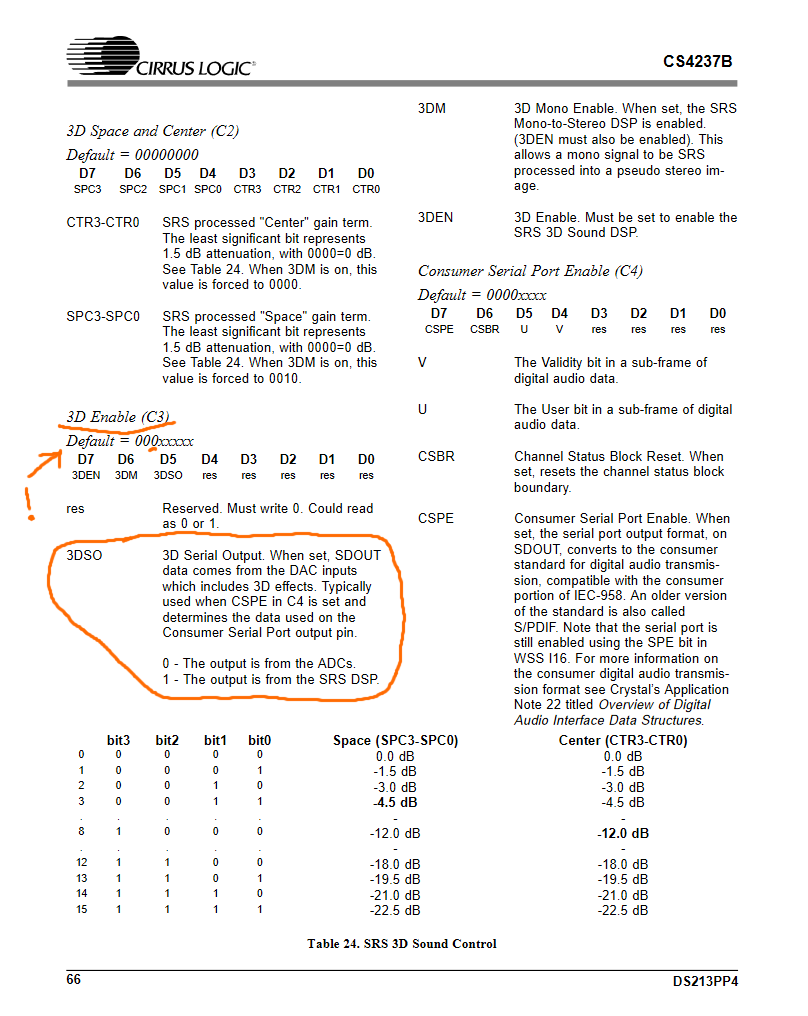

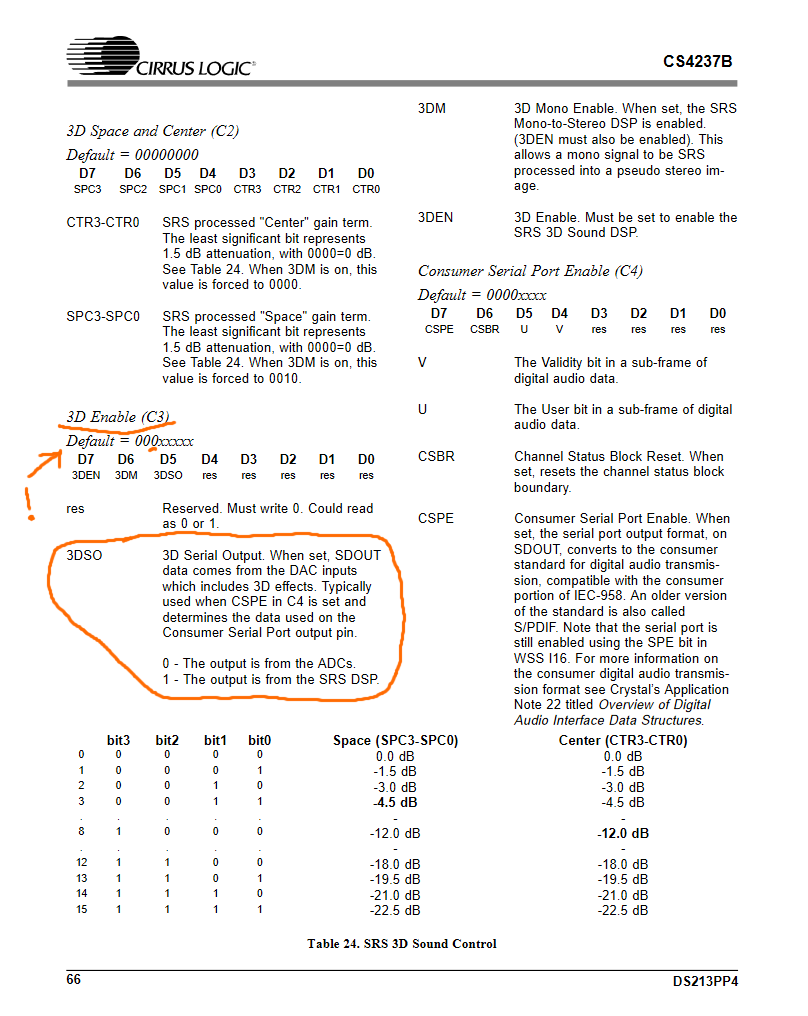

Поэтому в таком режиме совместимости переключение того самого бита D5 управляющего регистра C3 приведёт к отключение всех источников от выхода SPDIF, кроме PCM-бластерного звука. Зато лишних шумов не должно быть совсем. Есть у меня робкая надежда, что как раз именно эта схема из рисунка выше из даташита неточна, и, как минимум, встроенный FM тоже идёт чистой цифрой, потому что в MODE2/3 это именно так и происходит. Нужно проверять на практике, что там в реальной микрухе будет.

Теоретически, этот чип умеет и табличного синтезатора звук в цифре гнать сразу на SPDIF, но делать он это позволяет только со своего родного чипа-синтезатора CS9236. Итого, в идеале, у нас может быть целых три чисто цифровых источника сигнала из этого чипа, сложенных в SPDIF: PCM-кодек, внутренний FM и оригинальный кристаловский табличный синтезатор. Чтобы это всё цифрой ушло прямо сразу в SPDIF без участия АЦП, нужно переключить тот самый злополучный бит в единицу. Иначе мы будем слышать через SPDIF то, что АЦП забрал из общего выхода после микшера и превратил обратно в цифру.



@TheMadLynx, у Мармса почему-то такого варианта не предложено, хотя проект давно уже вышел из фазы бета. У него в двух вариантах роутов цифровой Serial блок принимает оба потока. С чего бы?



@LANRUS, я человек простой и склонен доверять даташитам Жаль, самой платы под рукой нет, чтобы быстро всё проверить. Могу лишь посоветовать Мармсу не только на картинки смотреть, но и читать, что написано в даташите:



@TheMadLynx, вот в том-то и дело, что там написано витиевато и даже некорректно. Что означает "from the ADC or from the DAC" на стр. 71? Фигня какая-то. "From DAC" обязано пройти снова сквозь ADC, чтобы попасть на SDOUT. А на стр. 66 выходит, что "when set", то бишь 1, "comes from the DAC". А если 0, то "from the ADCs". А чуть ниже указано при 1 "from the SRS DSP". И как это понимать? Какому из высказываний там доверять? Я же говорю, написано живыми людьми и даже содержит противоречия, всё это нуждается в перепроверке.

--- добавлено 9 май 2021, предыдущее сообщение размещено: 9 май 2021 ---

По Мармсу выходит именно так, или от АЦП примешивается к цифре, или весь сигнал от ЦАП через АЦП. Ну если это так, то это маразматически сделано. И такая цифра на фиг не нужна. Ну только если входной аналог "тише воды, ниже травы", то допустимо.



Тему зохавали перфекционисты. И они как всегда! Обычного юзера брезгливо стряхивают с пальцев.
Пишу я об этом не просто так — друзья, вы насрали over 300 страниц И НИЧЕГО ПО ДЕЛУ (я имею в виду шапку). Всё какой-то междусобойчик.

--- добавлено 9 май 2021, предыдущее сообщение размещено: 9 май 2021 ---

@LANRUS, кстати, тебе шпилечка насчёт P4. Кто не знает, тот не найдёт, а кто знает — тоже не найдёт!



@MisterGrim, в смысле в шапку ничего не добавили?



@TheMadLynx, да вот в том самом смысле. Триста страниц в теме пережёвывания одного и того же, а хоть бы кто добавил ну ту же настройку звуковых карт под DDMA — не правда ли?



Пожалуйста, можешь счесть меня непроходимым тупицей, но я ровно ничего не понял из этого изречения.



Однако именно твоё сообщение и выглядит, как высер и междусобойчик, содержащий 0 полезной информации. Из того же обсуждения S/PDIF'а в Орфеусе я лично вчера узнал, что: a) даташиты тоже могут быть неточны; b) существует вот такая его кривая реализация с добавлением аналогового сигнала; c) на S/PDIF могут посылаться отдельно блоки PCM, FM и WT звукового чипа, а не просто "весь звук". А из твоего что - что у тебя был плохой день? Очевидно же, что "перфекционисты" ни при чём.

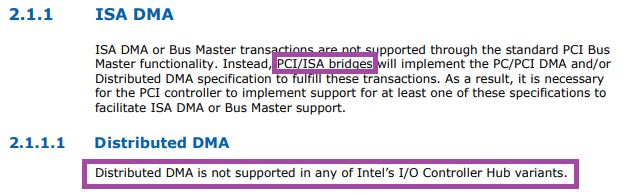

На матплатах с совместимыми чипсетами ничего по идее не нужно вручную настраивать, а на несовместимых существование DDMA до сих пор под вопросом:

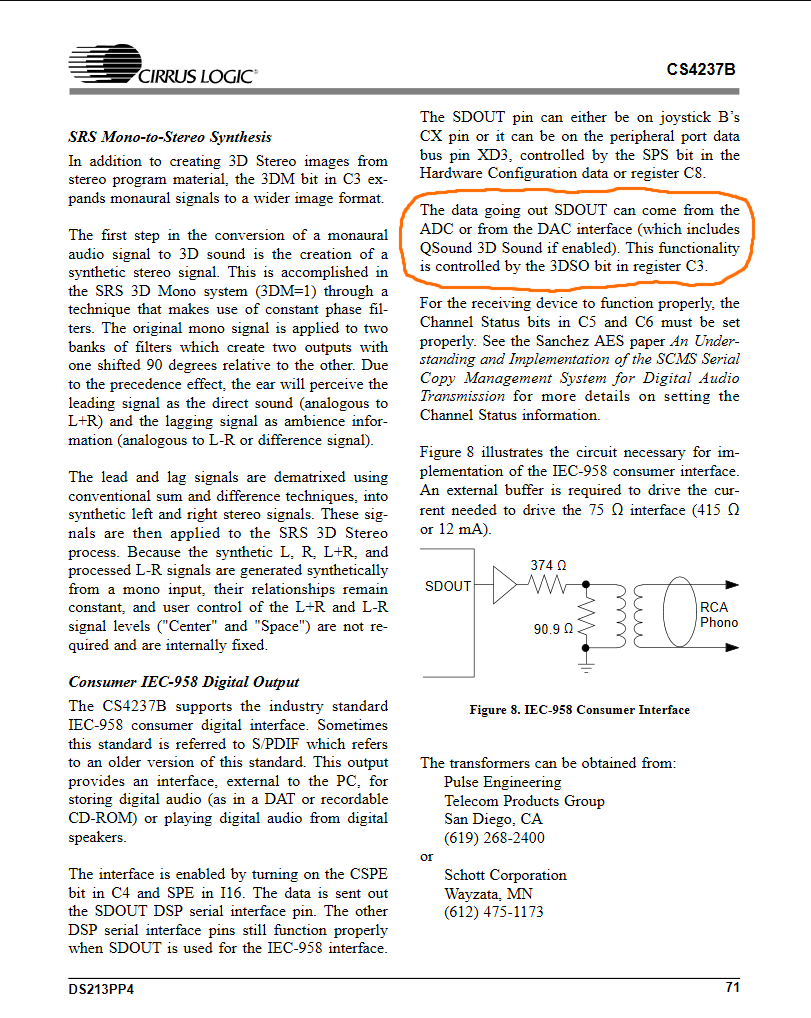

В данном случае английский язык предельно точен: "от АЦП или от ЦАП". То есть, информация со стр. 71 подтверждает информацию стр. 66 - сигнал в один момент времени может поступать или от АЦП, или от ЦАП, но не с обоих сразу.

Не обязано, но может пройти и проходит по умолчанию, если не выставить тот бит в 1.

Его картинки в том обсуждении показывают другую интересную фишку роутинга этого чипа - режим караоке. В этом режиме аналоговые входы переключаются прямо в аналоговый микшер выхода вместо того, чтобы делать длинную петлю: аналоговый микшер входа - АЦП (тот самый) - цифровой микшер выхода - ЦАП - аналоговый микшер выхода. По этой длинной цепочке чип работает по умолчанию, чтобы была возможность записывать на компе всё, что пришло в аналоговые входы карты. В данном режиме аналоговые входы заглушены только громкостью входного аналогового микшера - и всё. А если переключить в режим караоке, то сигналы с аналоговых входов пойдут мимо АЦП и микшера входа прямо в аналоговый микшер выхода. Это исключает возможность записи на комп с аналоговых входов, но "напевание" в микрофон, по задумке разработчиков, должно звучать чище =) Этот режим переключается другими битами и в нём АЦП всё равно остаётся подключен ко входу SPDIF, если не переключить тот самый бит (D5-C3), о котором я говорил, а значит цифровой сигнал продолжит идти по своему длинному пути: цифровой микшер - ЦСП - ЦАП - аналоговый микшер - АЦП. Но шума в SPDIF должно быть меньше.



Это всё прекрасно, но объясни тогда одну вещь: как на SPDIF может прийти сигнал от ЦАП? Это же абсурд, ты сам это не можешь не понимать. Сначала он должен пройти вновь через АЦП. Получается, АЦП всегда молотит в SDOUT. Или в даташите неточности.

--- добавлено 9 май 2021, предыдущее сообщение размещено: 9 май 2021 ---

Тиидо уже изучил эту белиберду в даташите и, насколько я понял, даже поставил какой-то опыт по этой теме с картой на CS4237b. И в итоге он сдался и признал, что SPDIF там устроен по-дурацки.



@LANRUS, если не менять регистры конфигурации, то по умолчанию звук на выходе SPDIF появляется из PCM (и FM, скорее всего тоже) по следующему пути:

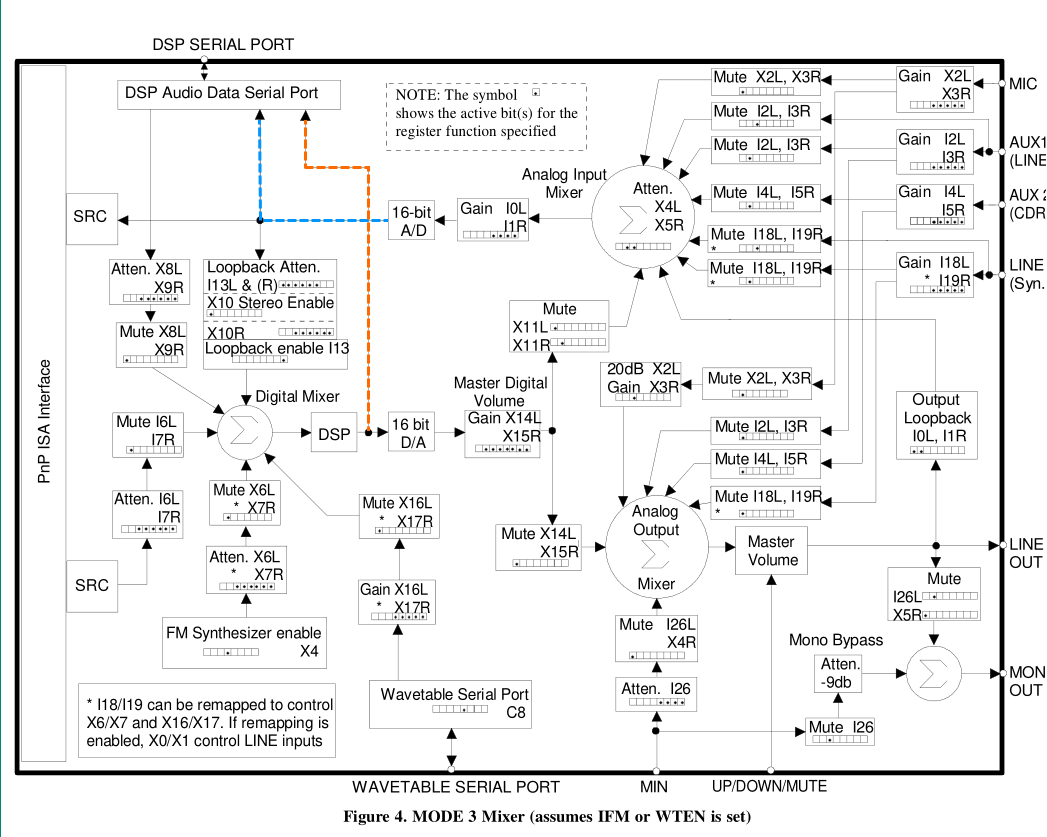

кодек PCM - цифровой микшер - цифровой сигнальный процессор - ЦАП - аналоговый микшер входа - АЦП - блок последовательного порта SPDIF.

Могу показать на нескольких разных схемах из даташита цветом, если есть ещё вопросы =)
