Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Ну вот это и есть ненастоящий цифровой выход. Превращение в лягушку, а потом в царевну. Такое только в сказке может быть.
Керопи пусть сколько угодно брызжет слюной о том, какой замечательный чип он выбрал, тем более, что во многом это правда. Но SPDIF тут вызывает вопрос, очень большой. Я рад, что Тиидо отказался от этого чипа в пользу другого клона с настоящим цифровым выходом.



Но его можно сделать "нормальным", всего лишь переключением одного бита:
кодек PCM - цифровой микшер - цифровой сигнальный процессор - модуль последовательного порта SPDIF.

Дело за малым - проверить решение на практике =)



@TheMadLynx, я согласен полностью. Смущает другое: после моего замечания Мармс представил бы схему такого роутинга в первую очередь. Но он стал показывать эти идиотские петли "из Питера в Москву через Владивосток".

У Мармса в этом варианте ADC всё равно активен, собирает все сигналы с входного аналогового микшера. В даташите противоречия.



@LANRUS, он просто не заметил. Людям свойственно ошибаться.

--- добавлено 9 май 2021, предыдущее сообщение размещено: 9 май 2021 ---

Или второй вариант: в отличии от меня, он на живой карте уже проверил, что этот спасительный бит не работает. Потому что, например, нужна другая ревизия микросхемы.



@TheMadLynx, слушай, ну как бы мы сейчас ни тужились, всё равно же ни хрена не узнаем! А Керопи не скажет, он скорее удушится. Я его характер уже понял.

--- добавлено 9 май 2021, предыдущее сообщение размещено: 9 май 2021 ---

Crystal 4237 - очень хороший чип с прекрасными возможностями внутреннего роутинга. Мне жаль, если цифра там сделана криво при всей возможности сделать прямо.

--- добавлено 9 май 2021 ---

Как это не заметил?!! Это при беглом осмотре можно не заметить. Но не при многомесячном обсасывании собственного проекта и штудировании его вдоль и поперёк. Не думаю, что он просто не заметил.



@LANRUS, да проще простого - он был очень занят подбором трансформатора, чтобы строго соответствовать IEC-60958 по цифре =)



@LANRUS, проверил работу AWE64 с драйвером от Creatie на системе с процессором 80286
Hard - Звуковые карты для DOS
В CONFIG.SYS убрал запуск EMM386.EXE (загрузочный накопитель с другой системы)

Результат

CONFIG.SYS
DEVICE=C:\CTCM\CTCM.EXE - зависает (запускается перед отключенным EMM386.EXE)

AUTOEXEC.BAT
SET TEMP=C:\TEMP
SET SOUND=C:\SB16
SET BLASTER=A220 I5 D1 H5 P330 E620 T6
SET MIDI=SYNTH:1 MAP:E MODE:0
SET CTCM=C:\CTCM
C:\SB16\DIAGNOSE /S
C:\SB16\AWEUTIL /S - выдает ошибку "ERR012: AWE32 initialization failed"
C:\SB16\MIXERSET /P /Q
C:\CTCM\CTCU /S - зависает

Командная строка
CTCM.EXE - зависает
CTCU.EXE - зависает
AWEUTIL - выдает ошибку "ERR012: AWE32 initialization failed"

В играх (PoP, Wol3D, ElitePlus, Supaplex) при выборе Adlib или Sound Blaster звук не воспроизводится.
После проверки ничего не меняя в настройках игр и системы запустил unisound. Карта инициализировалась, звук в играх воспроизводится.



@Strannik_, а при чём же здесь 80286? Что, на 386+ обязательно свербит EMM386 запускать?

Речь шла об условии отсутствия менеджера EMM386, а не о процессорах до 386.



@LANRUS, думал, что причина в отсутствии EMM386. Только его отключил. Ошибался.
В действительности, дело в чем-то другом. В наборе команд процессора, например, или еще чём...



@Strannik_, кстати, у меня не было никогда 286. Разве на нём работают EMM, QEMM и т.п.? Интересно стало.



Там должен быть отдельный менеджер. У 286-го защищённый режим реализован не самым лучшим способом. ЕМНИП, там куча сегментов по 64кб. И так все доступные 16Мб. Всё расписано в даташите и смотрится после того же 386-го немного странно.



@LANRUS, существует EMM286.EXE Emm286 - Старый DOS. Abandonware, старые игры и программы - скачать!

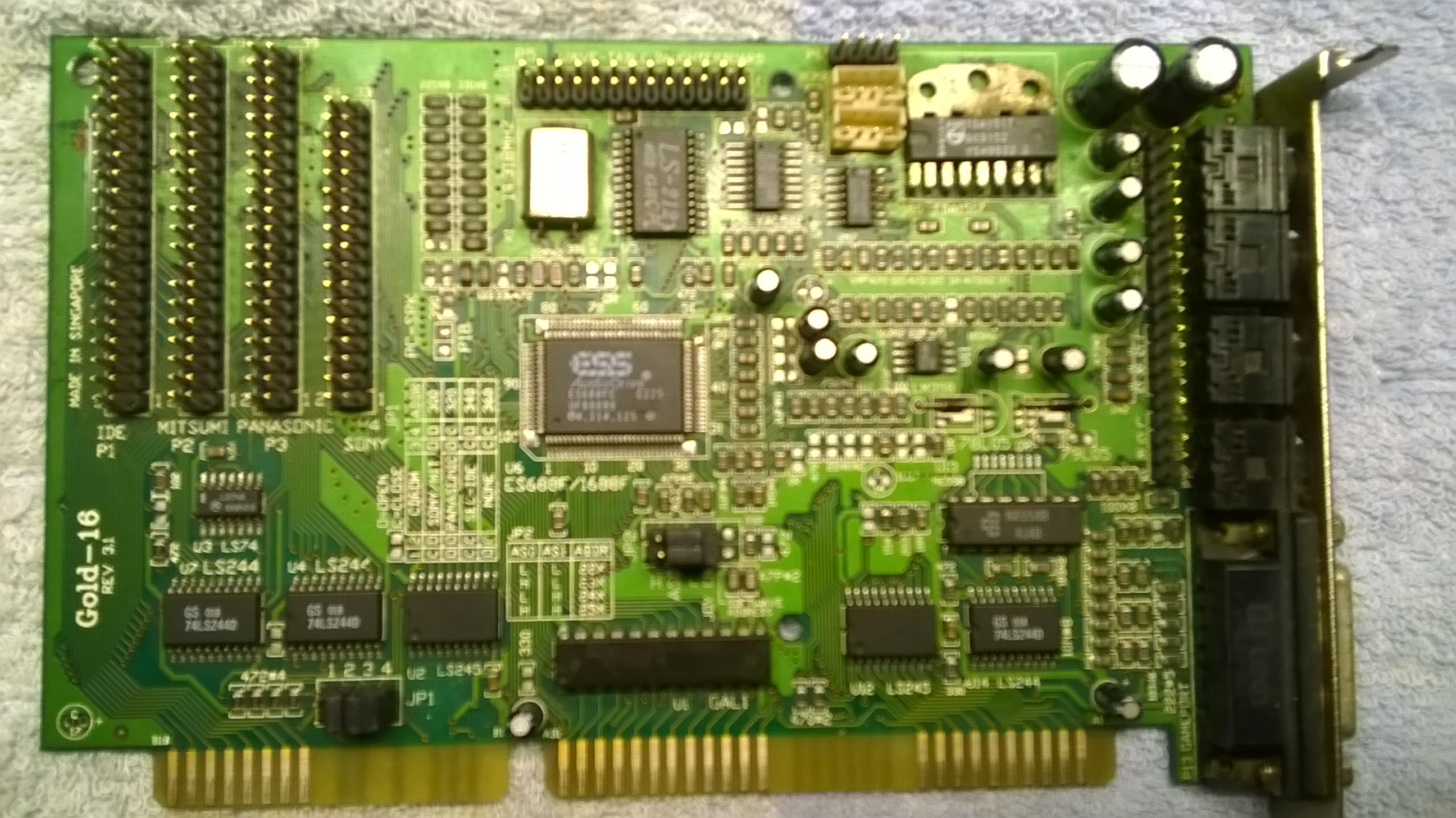

Попал в руки сей экземпляр. После чистки, (комп просто долго стоял в огородном доме в кладовке), воткнул в материнку - заработала! Все бы хорошо, но... FX - звучат по обеим каналам. А вот FM синтез - только в левом. Не подскажете в какую сторону копать? P.S. (В другой комп втыкал, тоже самое!)

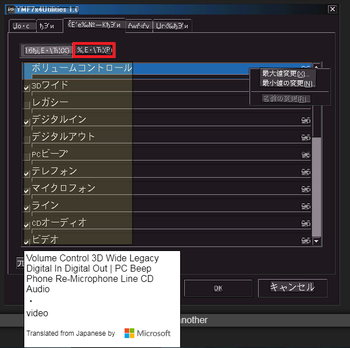

Тестил тут EAX-примочки своей YMF724, и заодно наснимал скриншотов этой утилиты с (по большей части) корректными японскими иероглифами, чтобы можно было перевести современным софтом - вдруг тебе ещё актуально:



(просто пример с рандомного сайта translateimages.site)

Кстати, непереведённая вкладка, помеченная красным, служит переключателем режима значений громкости в процентах - так что угадывать значения для реестра не придётся.



Откопал материнскую плату, с которой начиналось моё увлечение ретро-компьютерами - SuperGrace VIA 694X / 686B (Socket 370). У неё есть интегрированный звук, в BIOS я выставил такие настройки для связанных с ним параметров:

Advanced Chipset Features → OnChip Sound → Enabled
Integrated Peripherals → Onboard Legacy Audio → Enabled
Integrated Peripherals → Sound Blaster → Enabled
Integrated Peripherals → SB I/O Base Address → 220H
Integrated Peripherals → SB IRQ Select → IRQ 7
Integrated Peripherals → SB DMA Select → DMA 1
Integrated Peripherals → MPU-401 → Enabled
Integrated Peripherals → MPU-401 I/O Address → 330-333H
Integrated Peripherals → Game Port (200-207H) → Enabled

Под Windows 98 установил драйвера из архива "All_Chipset_drivers_for_Apollo_Pro_133A.rar", звук работает нормально. А вот c MS-DOS оказалось не так гладко - там звука нет. В этом же архиве есть драйвера для DOS, включающие три файла: DOS4GW.EXE, INSTALL.EXE и VIAUDIO.COM. Программа INSTALL создаёт в корне свою директорию, копирует туда эти файлы и прописывает в autoexec.bat запуск VIAUDIO.COM.

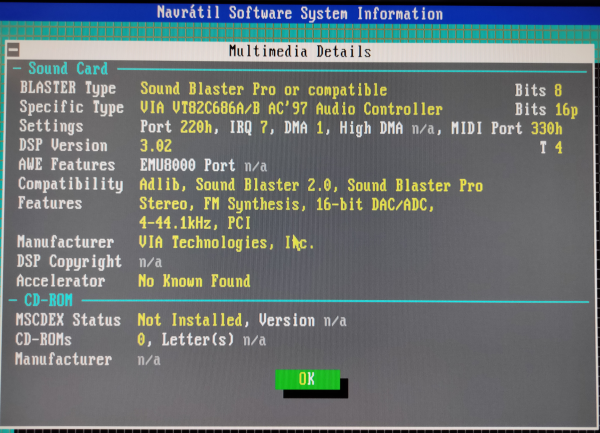

Результат - ни звука, ни музыки FM ни в одной игре не слышно. При этом SBDETECT.EXE определяет звуковушку как Sound Blaster совместимую с ресурсами 220/7/1 (как выставлено в BIOS) вне зависимости от того, запущен VIAUDIO.COM или нет. Утилита UNISOUND.COM вообще не видит установленных звуковых карт.

Кто-нибудь знает особенности использования встроенного звукового чипа AC'97 под DOS?
Что ещё можно попробовать сделать, чтобы услышать его под DOS?



Что именно там за звук? Должен быть где-то недалеко от разъёмов чип кодека.



@Колючий, не могу найти этот чип кодека, попробую завтра внимательнее глянуть при солнечном свете. Вот, что диагностическая утилита выдаёт:



@Yuriy_X, возможно, этой программой разбираться с причинами будет удобнее, чем через официальный драйвер.



@Revolter, спасибо большое! Вечером попробую. Приятно, что у программы есть "Set VIA Codec Mixer volume levels". Оригинальная софтина, я так понял, только инициализировать умеет.



@Yuriy_X, могу ещё добавить такой вариант работающего рецепта: VIA 686B AC'97 audio works really well in DOS (SB Pro stereo + OPL3 emulation!) \ VOGONS
Хотя, раньше я думал, что нормально эмуляция будет работать только если обе части звуковухи (кодек VIA Vinyl) будут от VIA.
